2008－2009学年第一学期《高频电子线路》期末考试卷（A卷）
授课班号202601/2/3年级专业2006级通信,电信,电科学号 姓名

题号 一 二 三 四 总分 审核
题分 15 13 36 36
得分

一、单项选择（共15分，每空格1分。）
1. 谐振回路的品质因数Q越大，通频带越（ ），选择性越（ ）。
A 宽 B 窄 C 好 D 差
2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ ）
A 增大 B 减小 C 不变
3. 常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（ ）
A θ = 1800 B 90O < θ< 1800 C θ= 90O D θ< 90O
4、电容三点式与电感三点式振荡器相比，其主要优点是 （ ）
A 电路简单且易起振 B 输出波形好
C 改变频率不影响反馈系数 D 工作频率比较低
5.并联型晶体振荡器中，晶体工作在（ ）频率附近，此时晶体等效为（ ）元件。
A 并联谐振 B 串联谐振 C 电感 D 电容
6、同步检波器和变频器都是由非线性器件和滤波器组成，但所用的滤波器有所不同，同步检波
器所用的为（ ），变频器所用的为（ ）
A 低通滤波器 B 高通滤波器 C 带通滤波器
7、若调制信号的频率是从 300Hz～3000Hz，那么，窄带调频时，调频电路中带通滤波器的
通频带宽度至少应为（ ）
A 3000Hz B 5400Hz C 600Hz D 6000Hz

8、某已调波的数学表达式为 tttu63102sin)102sin1(2)(， 这是一个（ ）
A AM 波 B FM 波 C DSB 波 D SSB 波
9、设非线性元件的伏安特性为331uauai，它（ ）产生调幅作用。
A 能 B 不能 C 不确定
10、比例鉴频器中，当输入信号幅度突然增加时，输出信号幅度（ ）。
A 随之增加 B 随之减小 C 保持不变
11、设混频器的本振频率fL，输入信号频率fC，输出中频频率fI，三者满足fL =fC +fI ，若有干
扰信号 fn= fL +fI ，则可能产生的干扰称为（ ）
A 交调干扰 B 互调干扰 C 中频干扰 D镜像干扰

得分 评阅人
姚澄
河海大学常州校区考试试卷 第 2 页（共 7 页）

12、要避免惰性失真，应（ ）
A 加大输入信号的调制度 B 加大调制频率
C 减小检波器的 RC 放电时间常数 D 提高检波效率和滤波效果

二、填空（共13分，每空格1分）
1、LC 谐振回路有（ ）和（ ） 两种谐振方式。
2、晶体三极管调幅电路有（ ）和（ ），它们均属高电平调幅。
3、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（ ）。
4、抑制载波的双边带调制只传输（ ）不传输（ ），因而同样服务范围的发射机
功耗比普通调幅波小。
5、同步检波器的关键是要求插入的参考信号与调制端的载频信号（ ）。
6、单音频正弦调制的调幅波有（ ）个边频，其调制指数 ma 的取值范围是（ ）。
7、调幅收音机中频信号频率为（ ），调频收音机中频信号频率为（ ），电视机
的中频信号频率为（ ）。

三、简答题（共36分）

1、（10分）设两个谐振功率放大器具有相同的电源电压Vcc，它们的输出功率分别为1W和0.6W。
若增大负载电阻Rc，发现输出功率为1W的功放的输出功率明显增大，而输出功率为0.6W的
功放的输出功率减小。请基于功放的理想负载特性曲线（即Rc与输出功率的关系曲线），分析
在增大负载电阻Rc之前，两个功率放大器的工作状态。
2、（10分）图示检波电路中，已知检波效率为 0.8，设输入信号：

tttui3310930cos)104cos3.01(7.0)(

（V）

（1）写出图中下列信号的数学表达式；
)(0tu

)(tu
（2）画出 )(tui、)(0tu、)(tu的波形。
3、（8分）有一鉴频器的鉴频特性曲线（即S曲线）如图所示，它可以不失真地对输入调频信号
进行解调。已知鉴频器的输出电压为

ttuo4104cos)(

(V)，求：

（1）鉴频跨导Dg

得分 评阅人
高远

得分 评阅人
姚澄
河海大学常州校区考试试卷 第 3 页（共 7 页）

（2）输入调频波最大频偏mf
（3）当 载波频率Hzfc610，振幅VUcm 1时,写出输入调频信号 )(tuFM的表达式。
4、（8分）调幅收音机的方框图如下图所示，若天线接收的是单音频调幅信号，混频器输出频
率取其输入信号的差频。已知A点的频谱图，请分别画出B、C、D、E点的频谱图。

A点频谱如下图：
四、分析与计算题（共36分，每小题12分）
1、某收音机中频放大器电路如图所示，工作频率为10.7MHz，晶体管的参数为：
,32 ,100 ,4.1mSySgmSgfeoeie

Cie 、Coe可以忽略。谐振回路的电容pFC56，空

载品质因数1200Q，谐振回路变压器接入系数3.031321NNp，
1.031542NNp
。求

（1） 谐振回路电感L的值
（2） 该放大器谐振时的电压增益（即电压放大倍数）KV0

（3） 当B1处输入信号电压表达式为tttui63104.21cos)104cos35.01(3)(时，
写出B2处电压表达式
（4） 画出此单级调谐放大器的交流等效图

得分 评阅人
高远

合集下载

高频电子线路试题及答案

高频电子线路试题及答案

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

(完整版)高频电子线路复习题及答案

(完整版)高频电子线路复习题及答案

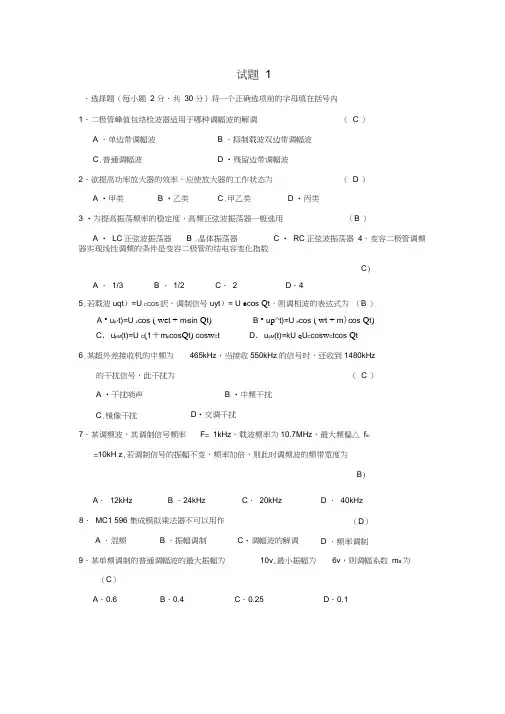

试题 1、选择题（每小题 2 分、共 30 分）将一个正确选项前的字母填在括号内 1．二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A ．单边带调幅波B ．抑制载波双边带调幅波C .普通调幅波D •残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A •甲类B •乙类C .甲乙类D •丙类3 •为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ） A • LC 正弦波振荡器 B .晶体振荡器 C • RC 正弦波振荡器 4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数C )5.若载波uqt ）=U C COS 訳，调制信号uyt ）= U ©cos Q t ，则调相波的表达式为 （B ）C ．u pM (t)=U C (1＋m p cos Q t ) cos w C tD ．u pM (t)=kU Q U C cos w C tcos Q t6.某超外差接收机的中频为465kHz ，当接收550kHz 的信号时，还收到1480kHz的干扰信号，此干扰为 （ C ）A •干扰哨声B •中频干扰D •交调干扰F = 1kHz ，载波频率为10.7MHz ，最大频偏△ f m=10kH z ,若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为B )A ． 1/3B ． 1/2C ． 2D ．4A • u p^t)=U c cos ( we t + m f sin Q t )B • u p^t)=U e cos ( w t + m )cos Q t )C .镜像干扰7．某调频波，其调制信号频率A ． 12kHzB ．24kHzC ． 20kHz8． MC1 596 集成模拟乘法器不可以用作A ．混频B ．振幅调制C ・调幅波的解调D ． 40kHz（D ）D ．频率调制9．某单频调制的普通调幅波的最大振幅为（C ） 10v ,最小振幅为6v ，则调幅系数 m a 为A ．0.6B ．0.4C ．0.25D ．0.110 •以下几种混频器电路中，输出信号频谱最纯净的是A •二极管混频器B •三极管混频器C •模拟乘法器混频器11 •某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为A •过压B.弱过压C.临界 D •欠压12.鉴频的描述是A •调幅信号的解调B •调频信号的解调C・调相信号的解调13 •利用石英晶体的电抗频率特性构成的振荡器是A • f = fs时，石英晶体呈感性，可构成串联型晶体振荡器B • f = fs时，石英晶体呈阻性，可构成串联型晶体振荡器C • fs<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D • fs<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14 •下图所示框图能实现何种功能？其中U s（t）= U s COS o tCOS Q t , u L（t）= U L COS W L t蒂通曲（I）15.二极管峰值包络检波器，原电路正常工作。
