（完整版）⾼频电⼦线路期末考试重点1.通信系统由哪些部分组成？各组成部分的作⽤是什么？答：通信系统由输⼊、输出变换器，发送、接收设备以及信道组成。
输⼊变换器将要传递的声⾳或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有⾜够的发射功率，再送⼊信道实现信号的有效传输；信道是信号传输的通道；接收设备⽤来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声⾳或图像。
2.当谐振功率放⼤器的输⼊激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放⼤器为什么⼜能输出不失真的余弦波电压？答：因为谐振功率放⼤器⼯作在丙类状态（导通时间⼩于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。
3．⼤信号包络检波器是利⽤⼆极管的单向导电性和RC⽹络的充放电特性⼯作4．调频有两种⽅法，分别称为直接调频和间接调频。
调频器分为直接调频和间接调频两类。
直接调频是⽤调制信号直接控制⾃激振荡器的电路参数或⼯作状态，使其振荡频率受到调制，变容⼆极管调频、电抗管调频和张弛调频振荡器等属于这⼀类。
在微波波段常⽤速调管作为调频器件。
间接调频是⽤积分电路对调制信号积分，使其输出幅度与调制⾓频率成反⽐，再对调相器进⾏调相，这时调相器的输出就是所需的调频信号5．谐振功率放⼤器通常⼯作在丙类，此类功率放⼤器的⼯作原理是：当输⼊信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作⽤，输出的是与输⼊信号频率相同的余弦波。
6. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。
7. 放⼤器内部噪声的主要来源是__电阻__和__晶体管__。
8. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后⽤___相位检波器___进⾏解调得到原调制信号。
9.引起⼩信号放⼤器⼯作不稳定的原因是？怎么避免？晶体管存在反向传输导纳Yre？=0，使输出电压可以反馈到输⼊端，引起输⼊端的变化，可能引起放⼤器不稳定，如果反馈⾜够⼤，相位满⾜正反馈条件，则会出现⾃激震荡。
高频电路复习题高频电路是电子工程中重要的一个分支，它涉及到高频信号的传输、调制和解调等诸多方面。
下面是一些高频电路的复习题，希望能帮助大家巩固对高频电路的理解和应用。
1. 请解释什么是高频电路？高频电路是指在射频范围内（一般大于1MHz）进行工作的电路。
在高频电路中，电感和电容经常被用作频率选择器件，而晶体管和集成电路则被用作放大器和开关等器件。
2. 什么是匹配电路？为什么在高频电路中匹配是重要的？匹配电路是指将信号源、传输线和负载之间的阻抗匹配到相同的数值的电路。
在高频电路中，匹配是非常重要的，因为它可以提高信号的传输效率和最大功率传输。
3. 什么是反射系数？如何计算反射系数？反射系数是用来描述信号在负载端的部分被反射回信号源的情况。
它通常用复数表示，并可以通过以下公式计算：反射系数 = (负载阻抗 - 信号源阻抗) / (负载阻抗 + 信号源阻抗)4. 什么是衰减？如何计算衰减？衰减是指信号在传输过程中损失的能量。
在高频电路中，衰减通常用分贝（dB）来表示，可以通过以下公式计算：衰减（dB）= 10 * log10(输入功率 / 输出功率)5. 什么是带宽？在高频电路中，带宽有什么重要性？带宽是指信号在频率上的传输范围。
在高频电路中，带宽是指在某一频率下，信号传输过程中的上下限频率差值。
带宽的大小决定了高频电路的传输容量和信息传输速率。
6. 什么是滤波器？高频电路中常用的滤波器有哪些类型？滤波器是用来调节信号频率特性的电路。
在高频电路中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
它们分别可以通过控制电阻、电容、电感等元件来实现对不同频率范围的信号的滤波。
7. 请简述功率放大器的作用和工作原理？功率放大器是用来增加信号能量（功率）的电路。
它可以将输入的低功率信号放大到较高的功率水平。
功率放大器的工作原理一般是通过将输入信号施加在一个放大器元件上，例如晶体管或功率放大器管，然后通过控制电压或电流来对输入信号进行放大。
高频电子线路电子线路是现代电子技术的基石，广泛应用于通信、计算机、消费电子、医疗等领域。
高频电子线路是其中的一个重要分支，主要应用于高频通信、雷达、微波技术等领域。
本文将介绍高频电子线路的基本概念、分类、常用器件以及设计方法，并对其在实际应用中的一些问题进行了探讨。
一、基本概念高频电子线路是指工作频率在几百MHz至数GHz范围内的电子线路。
相比于低频电子线路，高频电子线路所涉及的频率更高，信号波形更为复杂，传输和反射效应更为显著，因此需要采用特殊的设计技术和器件来满足其特殊要求。
高频电子线路的特点主要包括以下几个方面：1. 器件的尺寸和结构对电路性能影响显著，需要进行精细化设计和工艺。
2. 信号传输中存在大量的反射和损耗，需要采用返波抑制和匹配技术来提高传输效率和信号质量。
3. 线路的电磁兼容性问题更为突出，需要进行屏蔽和抗干扰设计。
4. 信号时延和相位误差对系统性能有较大的影响，需要进行相位同步和时延补偿等技术处理。
二、分类根据其应用领域和特点，高频电子线路可以分为不同的分类，其中主要包括以下几类：1. 射频线路射频线路主要用于高频通信和无线电技术中，其特点是工作频率在几十MHz至数GHz范围内，需要采用匹配、滤波、放大、混频等技术来实现信号的调制、解调、传输和放大。
射频线路所用的器件包括晶体管、二极管、集成电路等。
2. 微波线路微波线路是指工作频率在数十GHz至数百GHz范围内的电子线路，是雷达、卫星、电视等高速通信系统的核心部件之一。
微波线路需要采用宽带、低损耗、高阻抗、稳定性好的器件和材料，如微带线、同轴线、波导等。
3. 毫米波线路毫米波线路是指工作频率在数百GHz至数千GHz范围内的电子线路，主要用于高速通信、毫米波雷达、太阳能辐射测量等领域。
毫米波线路需要采用特殊的器件和制备工艺，如基于硅基集成电路的器件和图案化的微波印刷技术。
三、常用器件1. 晶体管晶体管是高频电子线路中应用最广泛的器件之一，可用于放大、调制、解调、混频等应用。

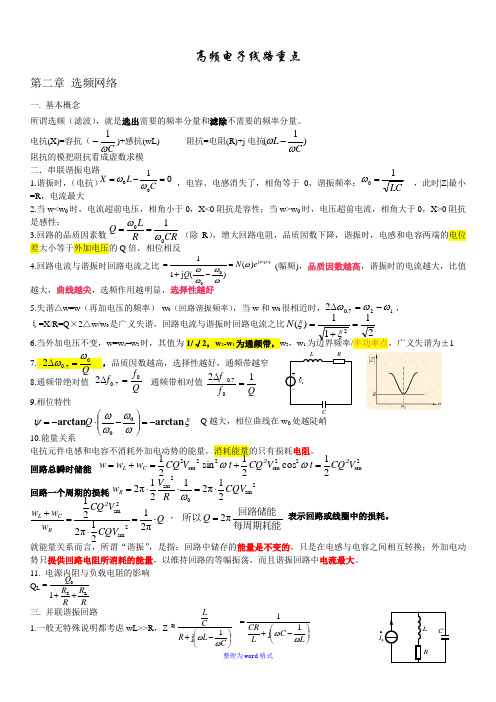

127.02ωωω-=∆高频电子线路重点第二章 选频网络一. 基本概念所谓选频（滤波），就是选出需要的频率分量和滤除不需要的频率分量。
电抗(X)=容抗（ )+感抗(wL) 阻抗=电阻(R)+j 电抗 阻抗的模把阻抗看成虚数求模 二．串联谐振电路 1.谐振时，（电抗） ，电容、电感消失了，相角等于0，谐振频率： ，此时|Z|最小=R ，电流最大2.当w<w 0时，电流超前电压，相角小于0，X<0阻抗是容性；当w>w 0时，电压超前电流，相角大于0，X>0阻抗是感性；3.回路的品质因素数 （除R ），增大回路电阻，品质因数下降，谐振时，电感和电容两端的电位差大小等于外加电压的Q 倍，相位相反4.回路电流与谐振时回路电流之比 (幅频)，品质因数越高，谐振时的电流越大，比值越大，曲线越尖，选频作用越明显，选择性越好5.失谐△w=w （再加电压的频率）-w 0（回路谐振频率），当w 和w 0很相近时， ，ξ=X/R=Q ×2△w/w 0是广义失谐，回路电流与谐振时回路电流之比6.当外加电压不变，w=w 1=w 2时，其值为1/√2，w 2-w 1为通频带，w 2，w 1为边界频率/半功率点，广义失谐为±17. ，品质因数越高，选择性越好，通频带越窄 8.通频带绝对值 通频带相对值 9.相位特性Q 越大，相位曲线在w 0处越陡峭10.能量关系电抗元件电感和电容不消耗外加电动势的能量，消耗能量的只有损耗电阻。
回路总瞬时储能 回路一个周期的损耗， 表示回路或线圈中的损耗。
就能量关系而言，所谓“谐振”，是指：回路中储存的能量是不变的，只是在电感与电容之间相互转换；外加电动势只提供回路电阻所消耗的能量，以维持回路的等幅振荡，而且谐振回路中电流最大。
11. 电源内阻与负载电阻的影响Q L 三. 并联谐振回路 1.一般无特殊说明都考虑wL>>R ，Z )1(CL ωω-010=-=C L X ωωLC 10=ωCR R L Q 001ωω==)(j 00)()(j 11ωψωωωωωe N Q =-+=Q702ωω=∆⋅21)(2=+=ξξN Q f f 0702=∆⋅Qf f 1207.0=∆ξωωωωψ arctan arctan 00-=⎪⎪⎭⎫⎝⎛-⋅-=Q ⎪⎭⎫ ⎝⎛-+≈C L R CL ωω1j ⎪⎭⎫ ⎝⎛-+=C CR ω1j C ω1-+ –CV sLRI s C L 22222221cos 21sin 21sm sm sm V CQ t V CQ t V CQ w w w C L 22=+=+=ωω2sm 02sm 21π2121π2CQV R V w R ⋅=⋅⋅=ωQCQV V CQ w w w R C L ⋅=⋅=+π2121π2212sm sm每周期耗能回路储能π2 =Q 所以RR R R Q LS 0=反之w p=√［1/LC-(R/L)2］=1/√RC·√1-Q23.谐振时，回路谐振电阻R p= =Q p w p L=Q p/w p C4.品质因数（乘R p）5.当w<w p时，B>0导纳是感性；当w>w p时，B<0导纳是容性（看电纳）电感和电容支路的电流等于外加电流的Q倍，相位相反并联电阻减小品质因数下降通频带加宽，选择性变坏6.信号源内阻和负载电阻的影响由此看出，考虑信号源内阻及负载电阻后，品质因数下降，并联谐振回路的选择性变坏，通频带加宽。
高频电子线路期末考试试题大全（共3套）高频期末考试题（一）一、填空题（本大题共20空，每空1分，共20分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。
2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。
3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。
4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是??（t），在调频信号中是?ω（t）。
5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。
LC谐振回路有（串联谐振）和（并联谐振）两种谐振方式。
丙类功率放大器的基极、集电极和发射极电流均为（余弦脉冲）电流。
谐振功率放大器中，LC谐振回路既起到（阻抗匹配）的作用，又起到（选频滤波）的作用。
当收听某电台639KHZ的节目时（收音机的中频频率为465KHZ），本振频率应为（1104KHZ ）,可能产生的镜像干扰频率为（1569KHZ ）。
2、二极管调制电路中的二极管工作于（开关）状态。
3、为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。
4、正因为频率与相位存在（微分积分）的关系，所以FM与PM是可以互相转换的。
5、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（组合频率分量）。
1．功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。
2．为实现电信号的有效传输，无线电通信通常要进行调制。
常用的模拟调制方式可以分为调幅、调频和调相三种。
3．使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。
高频电子线路重点内容第一章1.1通信与通信系统1. 信息技术两大重要组成部分——信息传输和信息处理信息传输的要求主要是提高可靠性和有效性。
信息处理的目的就是为了更有效、更可靠地传递信息。
2. 高频的概念所谓“高频”，广义上讲就是适于无线电传播的无线电频率，通常又称为“射频”。
一、基本概念1. 通信：将信息从发送者传到接收者的过程2. 通信系统：实现传送过程的系统3. 通信系统基本组成框图信息源是指需要传送的原始信息，如语言、音乐、图像、文字等，一般是非电物理量。
原始信息经换能器转换成电信号（称为基带信号）后，送入发送设备，将其变成适合于信道传输的信号，然后送入信道。
信道是信号传输的通道，也就是传输媒介。
有线信道，如：架空明线，电缆，波导，光纤等。
无线信道，如：海水，地球表面，自由空间等。
不同信道有不同的传输特性，同一信道对不同频率信号的传输特性也是不同的。
接收设备把有用信号从众多信号和噪声中选取出来，经换能器恢复出原始信息。
4．通信系统的分类按传输的信息的物理特征，可以分为电话、电报、传真通信系统，广播电视通信系统，数据通信系统等；按信道传输的信号传送类型，可以分为模拟和数字通信系统；而按传输媒介（信道）的物理特征，可以分为有线通信系统和无线通信系统。
二、无线电发送与接收设备1. 无线通信系统的发射设备（1）振荡器：产生f osc 的高频振荡信号，几十 kHz 以上。
（2）高频放大器：一或多级小信号谐振放大器，放大振荡信号，使频率倍增至f c，并提供足够大的载波功率。
（3）调制信号放大器：多级放大器组成，前几级为小信号放大器，用于放大微音器的电信号；后几级为功放，提供功率足够的调制信号。
（4）振幅调制器：实现调幅功能，将输入的载波信号和调制信号变换为所需的调幅波信号，并加到天线上。
2. 无线通信系统的接收设备（1）高频放大器：由一级或多级小信号谐振放大器组成，放大天线上感生的有用信号；并利用放大器中的谐振系统抑制天线上感生的其它频率的干扰信号。
高频电子线路复习题 一、填空1、调幅的几种调制方式是 普通调频（AM ）、 抑制载波双边带调制（DSB ）、 抑制载波单边带调制（SSB ）。
2、集电极调幅，应使被调放大器工作于_过压_状态。
3、反馈式振荡器的振荡平衡条件是 T （jw ）=1 、和 πϕn T2= n=0,1,2,3，... 。
4、通常将携带有信息的电信号称为 调制信号 ，未调制的高频振荡信号称为 载波信号 ，通过调制后的高频振荡信号称为 已调信号 。
5、三点式振荡器判别法则是 发射极 和 相接的两个 电抗性质相同, 集电极和基极 和它们电抗性质相反 。
6、LC 串联谐振回路品质因数（Q ）下降，频带 越宽 ，选择性 越差 。
7、某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到 欠压 状态，回路两端电压cm U 将 减小 ，若负载阻抗增加时，则工作状态由临界过渡到 过压 状态，回路两端电压cm U 将 增大 。
8、调相时， 调相指数 与调制信号幅度成正比。
(瞬时频偏)9、模拟乘法器的应用很广泛，主要可用来实现调制 、混频和检波 等频谱搬移电路中。
10、谐振功率放大器的 负载特性 是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。
11、混频器按所用非线性器件的不同，可分为 二极管双平衡 、 混频电路 和 晶体三极管混频电路等。
（模拟乘法器混频电路）12、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535 KHz 时，本振频率为1000KHz 。
13、直接调频的优点是 电路简单频偏较大 ，间接调频的优点是 调相时可以不在主振荡电路中进行，易于保持中心频率的稳定 。
14、矩形系数K r0.1定义为单位谐振曲线N(f)值下降到 0.1时的频带范围与通频带之比。
高频电子线路复习题第一章 复习题一、填空题：1. （1）为了改善系统的性能、实现信号的（远距离有效传输）及（多路复用），通信系统中广泛采用调制技术。
（2）用待传输的基带信号去改变高频载波信号某一参数的过程，称为（调制），用基带信号去改变载波信号的幅度，称为（调幅）。
（3）无线电波传播方式大体可分为（沿地面传播）、（直线传播）、（依靠电离层的传播）。
（4）非线性器件能够产生（新频率分量），具有（频率变换）的作用.1.3已知调制信号()2cos(2π500)V,u t t Ω=⨯载波信号5()4cos(2π10)V,c u t t =⨯令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度。
画出调幅波频谱图。
解: ))](cos cos(1[00t t m U U c a m ϖΩ+==4(1+0.5cos V t t )102cos()50025⨯⨯ππ5.0420===Ωm m aa U U k m 14212121=⨯⨯=ma a U m BW=2F=2⨯500=1000Hz2、已知调制信号 ,)8002cos(3)(V t t u ⨯=Ωπ 载波信号 ,)102cos(66V uc ⨯=π令比例常数1a k =，试写出调幅波表示式，求出调幅系数及频带宽度。
画出调幅波频谱图。
解:))](cos cos(1[00t t ma U U c m ϖΩ+==6(1+0.5cos2πV t t )102cos()8006⨯⨯π5.0630===Ωm m a a U U k m 5.16212121=⨯⨯=ma maU BW=2F=HZ 16008002=⨯三、问答题：下图是通信系的基本组成框图。
试述各组成部分的作用？信源:信息的来源输入变换器:将信源输入的信息变换成电信号,该信号称为基带信号发送设备:将基带信号进行某种处理并以足够的功率送入信道信道:信号传输的通道接收设备:由信道传送过来的已调信号由接收设备取出并进行处理,得到与发送端相对的基带信号(解调),复原成原来形式的信息.输出调换器:将信源输出电信号复原成原来形式的信息.第二章复习题一、单选题：1. 单调谐放大器中，Qe对选择性和通频带的影响是（B ）。

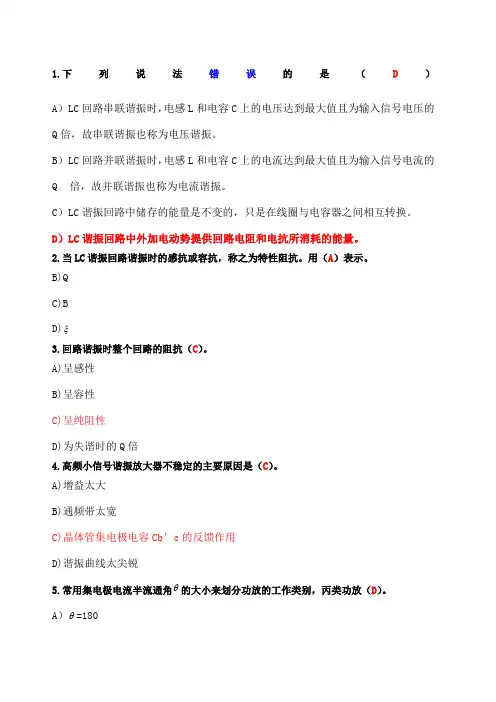

1.下列说法错误的是（D）A）LC回路串联谐振时，电感L和电容C上的电压达到最大值且为输入信号电压的Q倍，故串联谐振也称为电压谐振。
B）LC回路并联谐振时，电感L和电容C上的电流达到最大值且为输入信号电流的Q 倍，故并联谐振也称为电流谐振。
C）LC谐振回路中储存的能量是不变的，只是在线圈与电容器之间相互转换。
D）LC谐振回路中外加电动势提供回路电阻和电抗所消耗的能量。
2.当LC谐振回路谐振时的感抗或容抗，称之为特性阻抗。
用（A）表示。
B)QC)BD)ξ3.回路谐振时整个回路的阻抗（C）。
A)呈感性B)呈容性C)呈纯阻性D)为失谐时的Q倍4.高频小信号谐振放大器不稳定的主要原因是（C）。
A)增益太大B)通频带太宽C)晶体管集电极电容Cb’c的反馈作用D)谐振曲线太尖锐5.常用集电极电流半流通角θ的大小来划分功放的工作类别，丙类功放（D）。
A）θ=180B）90<θ<180C）θ=90D）θ<906.高频谐振功率放大器原工作于临界状态，如果其它条件不变，供电电压Vcc增大时，放大器的工作状态为（B）。
A）临界状态B）欠压状态C）过压状态D）甲类状态7.工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（D）。
A)正弦波B)余弦波C)尖顶余弦脉冲D)凹顶余弦脉冲输入一个余弦信号到高频功放电路，工作状态为丙类过压，输出集电极电流为（D）。
A)余弦信号B)正弦信号C)尖顶余弦脉冲D)凹顶余弦脉冲8.满足三端式振荡器相位条件的晶体管各电极连接原则是（A）。
A)射同余异B)射异余同C)集同余异D)基同余异9.若调制信号的频率是从300HZ~3000HZ，那么，普通调幅时，调幅电路中带通滤波器的通频带的通频带宽至少应为（D）。
(最高频率的2倍)A)3000HZB)5400HZC)600HZD)6000HZ10.某已调波的数学表达式为t t t u 63102sin ))102sin(1(2)(⨯⨯+=ππ，这是一个（A ）。
《高频电子线路》复习题及答案《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。
2.空间波是电磁波由发射天线直接辐射至接收天线。
由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。
3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。
4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。
5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。
6.天波是利用电离层的反射而进行传播的。
7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。
8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是选频滤波功能。
9.放大器的噪声系数N F 是指输入端的信噪比与输出端的信噪比两者的比值。
10.通信网络和系统的主要任务是传输信息。
11.通信系统的信道分为有线信道和无线信道。
12.通信系统的分类方式主要有，，，和。
13.按通信方式来分类，通信系统可分为单工，半双工和全双工。
14.无线电波只是一种波长较长，频率较低的电磁波。
波长与频率之间存在以下关系：v=λf 。
（v 为光速，λ为波长和f 为频率）。
15.并联谐振回路激励源是电流，响应是（电压）。
16.天波是利用（电离层）的反射而进行传播的。
17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。
18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。
19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。
20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。
1.下列说法错误的是（D）A）LC回路串联谐振时，电感L和电容C上的电压达到最大值且为输入信号电压的Q倍，故串联谐振也称为电压谐振。
B）LC回路并联谐振时，电感L和电容C上的电流达到最大值且为输入信号电流的Q 倍，故并联谐振也称为电流谐振。
C）LC谐振回路中储存的能量是不变的，只是在线圈与电容器之间相互转换。
D）LC谐振回路中外加电动势提供回路电阻和电抗所消耗的能量。
2.当LC谐振回路谐振时的感抗或容抗，称之为特性阻抗。
用（A）表示。
A)B)QC)BD)3.回路谐振时整个回路的阻抗（C）。
A)呈感性B)呈容性C)呈纯阻性D)为失谐时的Q倍4.高频小信号谐振放大器不稳定的主要原因是（C）。
A)增益太大B)通频带太宽C)晶体管集电极电容Cb’c的反馈作用D)谐振曲线太尖锐5.常用集电极电流半流通角的大小来划分功放的工作类别，丙类功放（D）。
B）90<<180C）=90D）<906.高频谐振功率放大器原工作于临界状态，如果其它条件不变，供电电压Vcc 增大时，放大器的工作状态为（B）。
A）临界状态B）欠压状态C）过压状态D）甲类状态7.工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（D）。
A)正弦波B)余弦波C)尖顶余弦脉冲D)凹顶余弦脉冲输入一个余弦信号到高频功放电路，工作状态为丙类过压，输出集电极电流为（D）。
A)余弦信号B)正弦信号C)尖顶余弦脉冲D)凹顶余弦脉冲8.满足三端式振荡器相位条件的晶体管各电极连接原则是（A）。
A)射同余异B)射异余同C)集同余异D)基同余异9.若调制信号的频率是从300HZ~3000HZ，那么，普通调幅时，调幅电路中带通滤波器的通频带的通频带宽至少应为（D）。
(最高频率的2倍)A)3000HZC)600HZ D)6000HZ10.某已调波的数学表达式为t t t u 63102sin ))102sin(1(2)(，这是一个（A ）。
高频电子线路复习题高频电子线路复习题在现代科技的发展中，高频电子线路扮演着重要的角色。
无论是通信设备、雷达系统还是卫星导航，高频电子线路都是它们的核心组成部分。
为了更好地理解和掌握高频电子线路的原理和设计，下面将提供一些复习题，帮助读者回顾相关知识。
1. 什么是高频电子线路？高频电子线路是指在高频率范围内工作的电子线路。
一般来说，高频指的是超过几十兆赫兹（MHz）的频率。
高频电子线路的设计和分析需要考虑电磁波传播、信号衰减、反射等问题。
2. 高频电子线路中常用的元器件有哪些？常用的高频电子线路元器件包括电容器、电感器、变压器、晶体管、集成电路等。
这些元器件在高频电路中起到不同的作用，如滤波、放大、调节信号等。
3. 请解释什么是“截止频率”？截止频率是指在某个频率下，电子线路的传输功能被限制或减弱的频率。
在高频电子线路中，截止频率是一个重要的参数，用于衡量电路的工作范围和性能。
4. 如何计算截止频率？截止频率可以通过计算或实验获得。
对于一个RC电路，截止频率可以通过以下公式计算：fc = 1 / (2πRC)，其中f为截止频率，R为电阻值，C为电容值。
5. 什么是S参数？S参数是指散射参数（Scattering Parameters），用于描述电子线路中信号的传输和反射情况。
S参数可以通过测量电路中的信号功率来计算，常用于高频电子线路的设计和分析。
6. 高频电子线路中的传输线有哪些类型？常见的高频电子线路传输线包括微带线、同轴电缆和光纤等。
不同的传输线类型有不同的特点和应用场景，选择合适的传输线对于高频电子线路的性能至关重要。
7. 什么是谐振？谐振是指电子线路中的电流或电压达到最大值的状态。
在高频电子线路中，谐振可以用于滤波、放大和频率选择等应用。
8. 如何设计一个高频放大器？设计一个高频放大器需要考虑增益、带宽、稳定性等因素。
常用的高频放大器设计方法包括共射放大器、共基放大器和共集放大器等。
9. 高频电子线路中常见的噪声源有哪些？常见的高频电子线路噪声源包括热噪声、互调失真、相位噪声等。
高频电子线路复习题高频电子线路复习题电子线路是电子学的基础，掌握电子线路的原理和应用对于电子工程师来说非常重要。
在学习电子线路时，经常会遇到一些高频电子线路复习题，下面我们来看一些常见的高频电子线路复习题。
1. 请简要解释什么是高频电子线路？高频电子线路是指在射频范围内工作的电子线路。
射频范围通常定义为1MHz到3000GHz，高频电子线路主要用于通信、雷达、无线电和卫星等领域。
在高频电子线路中，特殊的电子器件和设计技术被用来处理高频信号，以确保信号的传输和接收的质量。
2. 请列举一些常见的高频电子线路器件。
常见的高频电子线路器件包括晶体管、场效应管、双极性晶体管、集成电路等。
这些器件具有快速开关速度、低噪声、高增益和稳定性等特点，适用于高频信号的放大、调制和解调等操作。
3. 请简要解释射频放大器的原理。
射频放大器是一种用于放大高频信号的电子线路。
它通常由一个或多个放大器级联组成。
射频信号首先经过输入匹配网络，将输入信号与放大器的输入阻抗匹配，以确保最大功率传输。
然后，信号进入放大器级联，每个级别都会增加信号的幅度。
最后，信号经过输出匹配网络，以确保输出信号与负载的最佳匹配。
4. 请解释射频滤波器的作用。
射频滤波器是一种用于滤除不需要的频率分量的电子线路。
在高频电子线路中，射频滤波器被广泛应用于信号调理和频谱分析中。
它可以通过选择性地通过或阻断不同频率的信号来实现这一功能。
射频滤波器通常由电容、电感和电阻等元件组成，可以根据需要设计成低通、高通、带通或带阻滤波器。
5. 请简要解释射频混频器的原理。
射频混频器是一种用于将两个不同频率的信号混合在一起的电子线路。
它通常由一个非线性元件（如二极管）和一个局部振荡器组成。
射频信号和局部振荡器信号输入到混频器中，经过非线性元件的作用，会产生包含原始信号频率和其和频、差频的输出信号。
射频混频器在通信系统中广泛应用于频率转换、调制和解调等操作。
6. 请简要解释射频功率放大器的作用。
1.下列说法错误的是（D）A）LC回路串联谐振时，电感L和电容C上的电压达到最大值且为输入信号电压的Q倍，故串联谐振也称为电压谐振。
B）LC回路并联谐振时，电感L和电容C上的电流达到最大值且为输入信号电流的Q 倍，故并联谐振也称为电流谐振。
C）LC谐振回路中储存的能量是不变的，只是在线圈与电容器之间相互转换。
D）LC谐振回路中外加电动势提供回路电阻和电抗所消耗的能量。
2.当LC谐振回路谐振时的感抗或容抗，称之为特性阻抗。
用（A）表示。
B)QC)BD)ξ3.回路谐振时整个回路的阻抗（C）。
A)呈感性B)呈容性C)呈纯阻性D)为失谐时的Q倍4.高频小信号谐振放大器不稳定的主要原因是（C）。
A)增益太大B)通频带太宽C)晶体管集电极电容Cb’c的反馈作用D)谐振曲线太尖锐5.常用集电极电流半流通角θ的大小来划分功放的工作类别，丙类功放（D）。
A）θ=180B）90<θ<180C）θ=90D）θ<906.高频谐振功率放大器原工作于临界状态，如果其它条件不变，供电电压Vcc增大时，放大器的工作状态为（B）。
A）临界状态B）欠压状态C）过压状态D）甲类状态7.工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（D）。
A)正弦波B)余弦波C)尖顶余弦脉冲D)凹顶余弦脉冲输入一个余弦信号到高频功放电路，工作状态为丙类过压，输出集电极电流为（D）。
A)余弦信号B)正弦信号C)尖顶余弦脉冲D)凹顶余弦脉冲8.满足三端式振荡器相位条件的晶体管各电极连接原则是（A）。
A)射同余异B)射异余同C)集同余异D)基同余异9.若调制信号的频率是从300HZ~3000HZ，那么，普通调幅时，调幅电路中带通滤波器的通频带的通频带宽至少应为（D）。
(最高频率的2倍)A)3000HZB)5400HZC)600HZD)6000HZ10.某已调波的数学表达式为t t t u 63102sin ))102sin(1(2)(⨯⨯+=ππ，这是一个（A ）。
A)AM 波（调幅）B)FM 波（调频）C)DSB 波（双边带）D)SSB 波（单边带）11.（D ）电路用于无线电通信系统的发射机末级，将信号的功率提高使信号能通过天线发射出去。
A)振荡器B)调制C)高频小信号放大器D)高频功率放大器12.二极管峰值检波器适用于哪种调幅波的调解（C ）。
A)单边带调幅波B)抑制载波双边带调幅波C)普通调幅波D)残留边带调幅波13.LC 谐振回路的谐振条件是（C ）。
A)R=0（损耗电阻！= 0）B)Q=0C)X=0D)Z=02、在模拟乘法器上接入调制信号VΩmcosΩt和载波信号Vcmcosωc t后将产生（ A）。
A)ωc±Ω B)2ωc±Ω C)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻RP的增大而向临界状态过渡时, 放大器的交流输出电压Vcm将（A）。
A)减小 B) 增大 C) 略有增大 D)略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的（ C）。
A) 等效阻抗为0B) 等效阻抗无穷大C) 等效阻抗成感性D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源VBB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为（D）。
A) 调频波B) 等幅正弦波C) 直流信号按50Hz正弦变化的波 D) 调幅波6、多级单调谐小信号放大器级联，将使（B）。
A）总增益减小，总通频带增大B）总增益增大，总通频带减小C）总增益增大，总通频带增大 D）总增益减小，总通频带减小7、SSB信号的检波可采用（D）。
A）小信号检波 B）大信号检波 C）同步检波D）以上三种均可8、调幅、检波和混频电路的实质都是（B）。
A）频谱的非线性搬移 B）频谱的线性搬移C）相位变换 D) 以上三种均可9、调幅接收机采用AFC电路的作用（A）。
A) 稳定中频输出 B) 稳定输出电压C) 稳定VCO D) 改善解调质量10、不具有压电效应的滤波器是（ B）。
A) 石英晶体滤波器 B) LC滤波器C) 陶瓷滤波器 D) 声表面波滤波器1、（A）用于产生无线电通信系统当中所需的载波信号。
A)振荡器B)调制电路C)混频器D)高频功放2、用基带信号去改变高频载波信号的振幅，这种调制方式称为（A）。
A)调幅B)调频C)调相D)调角3、参数（D）表示LC谐振回路的输入信号频率偏离谐振频率的程度。
A)阻抗Z B)品质因数Q C)电抗X D)失谐系数4、并联LC谐振回路在W<Wo时阻抗性质呈（A）。
A)感性B)容性C)纯阻性D)为失谐时的Q倍5、考虑信号源内阻和负载电阻后，通频带加宽，谐振回路的选择性（B）。
A)变好B)变坏C)不变D)无法确定6、高频小信号放大器中晶体管的等效Y参数不包括（D）。
A)yi B)yfC)yrD)yp7、下列晶体管的高频参数中频率最低的是（C）。
A)fmax B)f（不属于高频参数）C)fβD)fT8、在高频电路分析中画交流等效电路的直流电源等效为（D）。
A)开路B)短路C)电阻D)接地9、高频小信号谐振放大器的选择性可以由（A）参数表示。
A)矩阵系数K B)稳定系数S C)增益A D)品质因数Q10、（D）适合于一大一小两个信号输入时的非线性电路近似分析方法。
A)解析法B)幂级数法C)折线分析法(大信号) D)时变参数分析法11、高频小信号放大器要工作在甲类状态必须保证（D）。
A)基极正偏置B)基极负偏置C)发射极负偏置 D)集电极负偏置12、根据高频功放的负载特性，由于RL增加，当高频功放从临界状态向过压区变化时（B）。
A)输出功率和集电极效率均减小B)输出功率减小，集电极效率增大C)输出功率增大，集电极效率减小D)输出功率和集电极效率均增大13、若要产生稳定的正弦波振荡，要求反馈型振荡器必须满足（D）。
A)平衡条件B)起振条件和平衡条件C)相位条件和幅度条件D)起振条件、平衡条件和稳定条件14、反馈型高频振荡器正常工作时，反馈信号必须是（A）。
A)正反馈B)负反馈C)晶体管内反馈D)以上都不是15、石英晶体滤波器的特点以下说法不正确的是（D）。
A)晶体的Q值可高达数百万数量级B)晶体的频率稳定度非常高C)具有串联和并联两种谐振频率，这两个频率非常接近D)只可在振荡器电路中作为电感使用二．填空题1.为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。
2.谐振回路在高频电路中作为负载主要起（选频）的作用。
3.LC谐振回路有（串联）和（并联）两种谐振方式，其中（并联）形式的谐振回路适用于信号源内阻和负载比较大的情况。
4.高频小信号调谐放大器属于线性电路，工作点位于（放大）区，为（丙）类工作状态。
5.高频小信号放大器不稳定的主要原因是由于存在晶体管bc极间反馈电容，为了稳定工作可削弱反馈实现单向化措施包括（中和法）和（失配法）。
6.丙类功放基极偏置电压Eb应保证晶体管静态工作点在（截止）区。
7.在甲类，乙类，丙类功率放大器中，（丙）类功率放大器的效率最高。
8.单音正弦调制的调幅波有上下一对边频，其调制系数m的取值范围是（0到1）。
9.无线电通信系统中产生稳定调幅和频率载波的模块是（振荡器）。
10.非线性电路的分析方法中，（折线）分析法适用于分析大信号输入的情况。
时变参数分析法适合于一大一小两个信号输入时的非线性电路近似分析方法。
11.在调频和调相中，调制指数m、调制频率F和频移∆f的关系是（m=∆f/F）。
1．丙类高频功率放大器空载时工作于临界状态，当加上10kΩ负载时，其电流Ic0（略有增大），输出功率Po（减小）。
2．三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。
3. 集电极调幅应使放大器工作在过压状态，调幅系数必须 >1。
4. 产生单边带调幅信号的方法主要有滤波器法、相移法以及修正的移相滤波法。
5.衡量高频小信号放大器选择性的指标有矩形系数和抑制比。
6.若单频调幅波的载波功率POT =1000W，调幅系数ma=0.3，载波与边频总功率为1045W 。
（1分）边频功率=m a2p oT/27. LC串联谐振回路中，当工作频率大于谐振频率时，回路呈感性，LC并联谐振回路中，当工作频率大于谐振频率时，回路呈容性。
（2分）8. 要观察调谐放大器的谐振曲线，需要的仪器是扫频仪。
（1分）9.已知载波v0=V0cosω0t，调制信号vΩ=VΩsinΩt,则PM波的表达式为：V PM (t)=Vcmcos(ω0t+m p sin Ωt)。
（1分）10. 皮尔斯晶体振荡器中，石英晶体等效为 电感元件 。
（1分）12. 大信号检波的两种失真是 负峰切割失真 和 惰性失真 。
（1分）1、集电极调幅，应使被调放大器工作于 过压 状态。
1、高频谐振功放用作基极调幅时，其工作在（ 欠压）状态；2、LC 串联谐振回路 品质因数 下降，频带变宽，选择性变差。
3、调相时，相位的变化量 与调制信号幅度成正比。
4、谐振功率放大器的 负载特性 是当VCC 、VBB 、Vbm 等维持不变时, 电流、电压、功率和效率等随电阻Rp 的增加而变化的特性。
5、预加重是在发射机的调制器前，有目的地改变调制信号，使其高频端得到加 强，以提高调制频率高端的 信噪比 。
6、超外差接收机中,中频频率为465KHZ ，当接收信号载频为 535KHz 时，本振 频率为1000KHz 。
7、矩形系数Kr0.1定义为单位谐振曲线N(f)值下降到 0.1 时的频带范围与 通频带之比。
8、锁相环路的组成是鉴相器、环路滤波器和 压控振荡器 。
9、RC 相移振荡器中放大器应采用反相放大器；至少要 三 节基本RC 相移网络。
10、放大器的设计是要在满足 通频带 和 选择性的前提下尽可能提高电压增益。
4、LC 并联谐振回路的品质因数越高，则（ 通频带）越窄；品质因数（越高），则通频带越窄。
品质因数越高，则通频带（越窄）。
5、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（ 1211pA G NF NF -+）。
6、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。
反馈振荡器必须满足(起振)、(平衡)和（稳定）三个条件，每个条件中应分别讨论其（幅度）和（相位 ）两个方面的要求。
7、调幅信号的同步检波对同步信号的要求是与发射端载频（同频同相）8、频率变换电路的输出能够产生输入信号中没有的频率分量。
要实现频率变换 功能，必须需要（ 非线性）元件。
9、二极管峰值包络检波适用于（ 普通调幅波）的检波，为了避免惰性失真，需满足（Ω-≤a a M M RC 21 ）关系。
