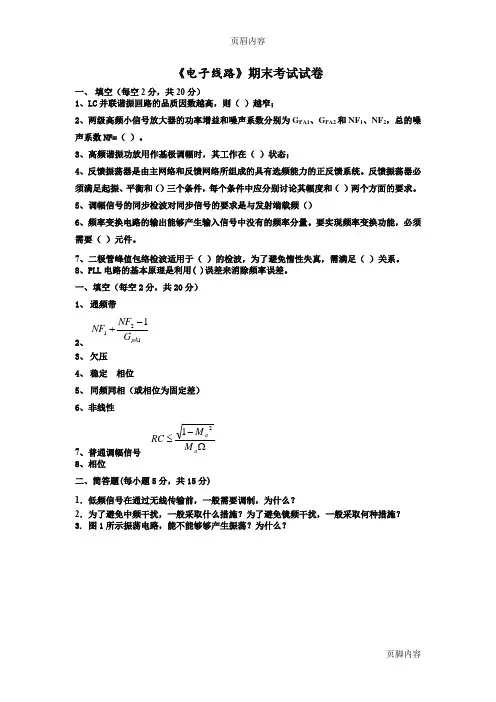

高频电子线路期末试题1

1．无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。

2） 信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式有调幅、调频及调相1．通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。

输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现 信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。

2．当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？ 但放大器为什么又能输出不失真的余弦波电压？答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流 为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出ic 的基波，故 在负载两端得到的电压仍与信号同频的完整正弦波。

2、晶体三极管调幅电路有（ 基极调幅，集电极调幅 ），它们均属高电平调幅。

3、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生(新的频率成分）。

4、抑制载波的双边带调制只传输（ 边频分量 ）不传输（ 载波分量 ），因而同样服务范围的发射机功耗比普通调幅波小。

5、同步检波器的关键是要求插入的参考信号与调制端的载频信号（ 同频同相 ）。

6、单音频正弦调制的调幅波有（两）个边频，其调制指数 m a 的取值范围是（ ）。

7、调幅收音机中频信号频率为（ 465kH ），调频收音机中频信号频率为（10.7MHz ），电视机的中频信号频率为（ 38MHz ）。

3高频小信号调谐放大器一般工作在 （甲类√，乙类，丙类）状态，它的主要技术指标有 放大倍数 和选频性能，选频性能通常用 通频带 和 选择性 两个指标衡量。

4.模拟无线通信中采用的信号调制方法有 调幅（AM ） 、 调频（FM ） 和 调相（PM ）；5.三点式LC 振荡器的类型有 电容 反馈型和 电感 反馈型； 下图1三 点式振荡器中，L 1C 1串联支路的和L 2C 2并联支路的谐振频率分别为f 01和f 02，若该振荡器振荡频率为f 0，则其频率范围是 f 01< f 0< f 027.鉴频器的组成框图如图2所示，则u 01 为 （调幅，调频，调幅—调频√）波，方框A 为 幅度检波（或包络检波，检波器） 。

8. 已知调频波）t t t u ππ2000cos 10102cos(10)(6+⨯= （V ），则此信号在单位电阻上的功率为 50 W1．反馈式振荡器的振荡平衡条件是 ∑Ф =2n п 和 U f =U i 。

三点式振荡器判别法则是X be 和X ce 电抗性质相同, X cb 和它们电抗性质相反 。

2．在大信号检波中，产生惰性失真的原因是 R L C L 选得太大，放电太慢，跟不上输入信号包络线的变化。

产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。

3．模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和混频等频谱搬移电路中。

4．混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和场效应管混频器等。

5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

1、一个通信系统必须具备三个基本部分，分别是发送设备，信道，接受。

2、调制有三个作用，分别是调幅频相。

4、耦合谐振回路中，耦合因素η的大小决定着选频曲线的形状和选频特性。

当η=1时，称为临界耦合，当η>1时称为强耦合，选频曲线在出现双峰，在处出现凹陷，其中心凹陷的值为。

5、矩形系数K的定义是：单位谐振曲线N(f)值下降到0.1时的频带宽度BW0.1与通频带BW0.7之比。

7、根据高频功率放大器的放大特性知，从欠压到临界状态时，集电极脉冲电流的幅度随输入电压的增大而大，当进入过欠区后，集电极电流的变化将出现近似恒流特性。

8．晶体管正弦波振荡器产生自激振荡的相位条件是，振幅条件是。

10．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体和并联两种。

11．使调谐放大器工作不稳定的主要因素是晶体管结电容Cb`c形成的内部反馈，提高调谐放大器稳定性的措施通常采用中和和失配。

12．无线电波传播的方式有直射、绕射和折射三种形式。

13、小信号调谐放大器多级级联后，增益大，级联后通频带变窄。

14．在高频放大器中，多用LC并联作为负载，其主要作用有选频和阻抗变换。

15．解调是调制的逆过程。

它的作用是从调幅信号中不失真的检出调制信号。

16．有一中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率为1665，镜像干扰频率为2130MHZ 。

17．小信号谐振放大器是以调谐回路作为交流负载，具有放大和选频功能。

18．大信号包络检波器是利用二极管的单向导电和RC网络的充放电特性工作的。

19谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。

20．用基带信号去改变某个高频正弦电压的参数，使载波的频率、振幅和相位随基带信号而变化，这一过程称为调制。

1、（10分）设两个谐振功率放大器具有相同的电源电压V cc ，它们的输出功率分别为1W 和0.6W 。

若增大负载电阻R c ，发现输出功率为1W 的功放的输出功率明显增大，而输出功率为0.6W 的功放的输出功率减小。

请基于功放的理想负载特性曲线（即R c 与输出功率的关系曲线），分析在增大负载电阻R c 之前，两个功率放大器的工作状态。

、解：基于功放的理想负载特性曲线，原输出功率为1W 的功放，在增大负载电阻R c 之前，工作于欠压状态。

原输出功率为0.6W 的功放，在增大负载电阻R c 之前，工作于过压状态，或工作于临界状态。

2、（10分）图示检波电路中，已知检波效率为 0.8，设输入信号：t t t u i 3310930cos )104cos 3.01(7.0)(⨯⨯+=ππ（V ）（1）写出图中下列信号的数学表达式；=)(0t u=Ω)(t u（2）画出 )(t u i 、)(0t u 、)(t u Ω的波形。

3、（8分）有一鉴频器的鉴频特性曲线（即S 曲线）如图所示，它可以不失真地对输入调频信号进行解调。

已知鉴频器的输出电压为t t u o 4104cos )(⨯=π(V)，求：（1）鉴频跨导D g（2）输入调频波最大频偏m f ∆（3）当 载波频率Hz f c 610=，振幅V U cm 1=时,写出输入调频信号 )(t u FM 的表达式。

3、（1）鉴频跨导kHz V g D /01.0-= （2）输入调频波最大频偏kHz f m 100=∆（3）520/100/==∆=F f m m f )104sin 5102cos()(46t t t u FM ⨯+⨯=ππ4、（8分）调幅收音机的方框图如下图所示，若天线接收的是单音频调幅信号，混频器输出频率取其输入信号的差频。

已知A 点的频谱图，请分别画出B 、C 、D 、E 点的频谱图。

A 点频谱如下图：四、分析与计算题（共36分，每小题12分）1、某收音机中频放大器电路如图所示，工作频率为10.7MHz ，晶体管的参数为：,32 ,100 ,4.1mS y S g mS g fe oe ie ===μC ie 、C oe 可以忽略。

谐振回路的电容pF C 56=，空载品质因数1200=Q ，谐振回路变压器接入系数3.031321==--N N p ，1.031542==--N N p 。

求（1） 谐振回路电感L 的值（2） 该放大器谐振时的电压增益（即电压放大倍数）K V0（3） 当B1处输入信号电压表达式为t t t u i 63104.21cos )104cos 35.01(3)(⨯⨯+=ππ时，写出B2处电压表达式（4） 画出此单级调谐放大器的交流等效图1、解：（1）H Cf L μπ95.3)2(120==（3分） （2）7.17105438.0/187.312104222100==⨯=++=Ω==∑-∑g y p p A S R g p g p g k C Q R fev p ie oe p μω （6分）（3）tt t t A t u v B 636302104.21cos )104cos 35.01(53.1 104.21cos )104cos 35.01(3)(⨯⨯+=⨯⨯+⨯=ππππ2、分析判断如图所示振荡器电路。

（1）回答能否振荡？（2）画出其交流等效电路，写出振荡器名称。

（3）计算振荡频率 f （4）计算反馈系数 F（1）能振荡，符合“射同基反”的相位判断准则。

（2）电容反馈三点式（考毕兹）振荡器。

（3）振荡频率 pF C C C C C 3332121=+=∑MHz LC f 9.321==∑π（4）图反馈系数31211=+=C C C F3、有一调频发射机框图如图所示。

已知调制信号t U t u m Ω=ΩΩcos )(，载波信号)1042cos()(6t U t u cm c ⨯⨯=π，调相器比例常数为k p ，倍频器为二倍频，混频器输出频率)()(23t f f t f L -=（1） 求A 、B 、C 各点瞬时频率f 1(t), f 2(t), f 3(t)（2） 写出A 、B 、C 各点电压表达式u A (t), u B (t), u C (t)调制信号u ?(t)（1）分）分）分）(2 cos 105.1)()( (2 cos 108)(2)((2 cos 2104cos 2)(62361261t U k t f f t f t U k t f t f t U k t U k f t f m pL m pm p m p c Ω-⨯=-=Ω+⨯==Ω+⨯=Ω+=ΩΩΩΩππππ（2）分）分）分）(2 )sin 2105.12cos()((2 )sin 21082cos()((2 )sin 1042cos()(666t U k t U t u t U k t U t u t U k t U t u mp cm C mp cm B mp cm A ΩΩ-⨯⨯=ΩΩ+⨯⨯=ΩΩ+⨯⨯=ΩΩΩπππ1.（12分）电路如图所示。

已知空载品质因数Q 0=100, 自耦变压器的电感量L=0.8μH ，1-3端的匝数N 1-3=99，抽头2-3端的匝数N 2-3=66, C=14.4pF, R S =10k Ω, R L =5k Ω。
