光照强度测试仪

设备名称
制作部门工序名称操作人数1-1开机1-2准备测量1-3固定照度仪高温胶带、配
光镜
粘贴牢固1-4光照区测量1-5停止测量1-6读数1-7关机
k
日期签字签字会签制作审核批准
版本号：0XMDG/C3-2.4/F.0

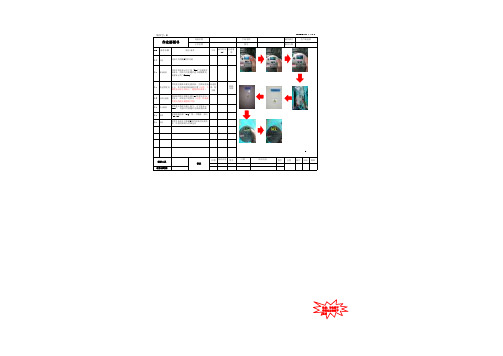

作业要领书产品名称生产制造部图号
No.操作步骤理由·条件
工具动作时间（S）注意事
项长按开关机键3秒后开机
开机后界面显示右下角“RUN”为测量开始命令，再按开关机键后进入测量模式，
画面显示为“RUNING”
将照度仪粘贴在配光镜表面，光照接收端向上，且不得遮挡到接收位置（注意：不要将显示屏方向向上，避免损坏设备）将粘贴照度仪的配光镜在UV照度仪投入口
处放入，在取出口处取出（注意：将粘贴
照度仪的配光镜摆放平稳）
将照度仪从配光镜上取下，右下角显示“
STOP”，再按开关机键后出现测量结果
读取测量结果“UVA”第一个数据，单位
“mj/cm²
使用后长按开关机键3秒后再放开仪器关
机，并将仪器放入仪器包内辅助工具
修改修改内容日期修改内容动作总时间注意：该仪器不
得经过加热流平
区域。

光照强度测试电路设计报告学院：物理与信息技术学院班级：2011级电子科学与技术班成员：杨万宗光照强度测试电路设计报告引言随着时代的进步和发展，传感器技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术。

传感器是将感受的物理量、化学量等信息，按一定规律转换成便于测量和传输的信号的装置。

本设计题目是光敏电阻测量光照强度，用光照的强弱来改变光敏电阻的阻值大小，从而使输出电压值改变，通过测量输出电压值的大小就可以间接的测量光照的强度了。

光照强度自动检测电路可以自动检测光照强度的强弱并显示给人们知道此时光照强度的强弱。

该电路还可以设定光照强度的范围，一旦超出此范围该电路系统可以发出警报通知（红灯亮）或直接采取措施使光照强度限定在此范围内。

人们可以通过看此电路装置的显示了解现在的光照状态，做合理的光照调节。

该设计可分为三部分：即光照采集检测部分、光照强度信号处理部分、光照强度显示部分。

还可加上报警部分（蜂蜜器）。

对于光照检测部分可利用光敏电阻传感器作为检测元件，它可以完成从光的强弱到电阻值变化的信号转换，本设计电路各个部分电路的设计原理及功能都能实现，要求对各种基本的电子元器件，光敏电阻、电阻、二极管、电压比较器等熟悉，掌握Proteus 仿真软件，本设计具有有线路简单、结构紧凑、成本低等特点。

一、设计的基本思路和系统特点光敏电阻的阻值随光照强度的不同而改变，当光照强度增强时，光敏电阻的阻值减小，光敏电阻所在支路的电流减小；反之，当光照强度减弱时，光敏电阻额阻值增大，所在支路的电流增大。

电压比较器一般有两个输入端，一个输出端，通过对输入端的两个电压进行比较，根据两个输入电压的大小关系经电压比较器运行后输出相对应的电压值。

发光二极管是能将电信号转化为光信号的电路元件，当二极管正接时，二极管会发光；若二极管反接，则不会发光。

在电压比较器的输入端利用光敏电阻调节输入电压的大小（不同光照强度时得到的输入电压会不同），与参考电压比较，通过电压比较器时在输出端就会得到不同的电压，而后用发光二极管进行测试，根据发光二极管是否发光判断光照强度的强弱。

TES-1330A光照度测试仪操作规程
1、目的
规范仪器操作程序，正确使用仪器设备，保证检测工作顺利进行，保证操作人员的人身安全及仪器设备的安全。

2、适用范围
本操作规程适用于TES-1330A光照度测试仪使用操作。

3、仪器参数技术指标
测量范围：20，200，2000，20000Lux；
光谱反应：符合CIE photopie标准；
准确度：±3%；
重复测试：±2%；
温度特性：±%/℃；
取样率：次/秒；
操作温度：0℃~40℃；
储存温度：-10℃~50℃；
电源：单个9V电池；
电池寿命：连续使用约200小时。

4、使用方法
打开电源开关并选择合适测量槽位；
打开光检测器头盖，并将光检测器放到欲测光源水平位置；
读取照度计LCD测量值；
读取测量值，如最高位数“1”显示，表示过载，应立刻选择较高槽位；
5、注意事项
请勿在高温、高湿场所下测量；
使用时，光检测器需保持干净；
光测试参考准位在受光球面正顶端；
光检测器的灵敏度会因使用条件或时间而降低，建议将电表做定期校正，以维持基本精度。

6、仪器维护
定期清洁及保养，一般维护周期为2周。

7、校准要求
送外部校准，校准周期为1年。

当仪器有损害维修后先进行校准，校准合格后方可再次投入使用。

8、相关记录
《CG-RD-01 照度检测原始记录》
9、支持性文件
《TES-1330A说明书》
10、设备照片。

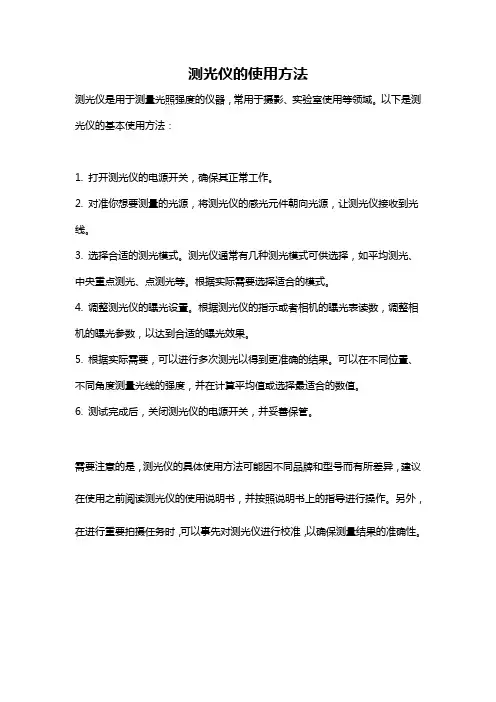

测光仪的使用方法
测光仪是用于测量光照强度的仪器，常用于摄影、实验室使用等领域。

以下是测光仪的基本使用方法：
1. 打开测光仪的电源开关，确保其正常工作。

2. 对准你想要测量的光源，将测光仪的感光元件朝向光源，让测光仪接收到光线。

3. 选择合适的测光模式。

测光仪通常有几种测光模式可供选择，如平均测光、中央重点测光、点测光等。

根据实际需要选择适合的模式。

4. 调整测光仪的曝光设置。

根据测光仪的指示或者相机的曝光表读数，调整相机的曝光参数，以达到合适的曝光效果。

5. 根据实际需要，可以进行多次测光以得到更准确的结果。

可以在不同位置、不同角度测量光线的强度，并在计算平均值或选择最适合的数值。

6. 测试完成后，关闭测光仪的电源开关，并妥善保管。

需要注意的是，测光仪的具体使用方法可能因不同品牌和型号而有所差异，建议在使用之前阅读测光仪的使用说明书，并按照说明书上的指导进行操作。

另外，在进行重要拍摄任务时，可以事先对测光仪进行校准，以确保测量结果的准确性。

光照度测量仪正确的使用方法光照度测量仪是一种用来测量光照强度的仪器。

它广泛应用于各个领域，如建筑、农业、环境监测等。

正确的使用光照度测量仪可以确保测量结果的准确性和可靠性。

下面将介绍光照度测量仪的正确使用方法。

在使用光照度测量仪之前，需要先了解仪器的基本结构和功能。

光照度测量仪通常由光敏元件、显示屏和操作按钮组成。

光敏元件负责接收光信号，并将其转化为电信号，显示屏用于显示测量结果，操作按钮用于设置测量参数和进行校准。

在使用光照度测量仪时，需要选择一个适合的测量位置。

测量位置应该是光照分布均匀的地方，避免有遮挡物或反射物干扰测量结果。

同时，还要注意避免强烈的直射光照射到光敏元件上，以免损坏仪器。

接下来，按下仪器上的开机按钮，等待仪器启动。

一般来说，仪器会自动进行校准，显示屏上会显示当前的光照强度。

如果需要进行校准或设置测量参数，可以按下相应的操作按钮，进入设置界面进行调整。

在进行测量时，需要将光照度测量仪的光敏元件对准待测光源。

保持仪器的水平和稳定，以确保测量结果的准确性。

在测量过程中，可以根据需要选择不同的测量单位，如勒克斯（Lux）或坎德拉/平方米（cd/m²）。

在测量结束后，可以将测量结果记录下来。

如果需要测量多个位置或进行长时间的监测，可以使用数据记录功能。

一般来说，光照度测量仪都具有数据存储和导出功能，可以将测量结果保存到仪器内部的存储器中或通过USB接口导出到电脑进行分析和处理。

在使用光照度测量仪之后，需要注意对仪器的保养和维护。

及时清洁仪器表面的污垢，避免灰尘或污物进入仪器内部。

同时，定期进行校准和检查，确保仪器的测量精度和稳定性。

总结起来，正确的使用光照度测量仪需要注意选择适合的测量位置，正确设置测量参数，保持仪器的稳定和水平，记录和保存测量结果，以及进行仪器的保养和维护。

只有在正确操作和使用的情况下，才能得到准确可靠的测量结果。

希望以上内容能够帮助大家正确使用光照度测量仪。

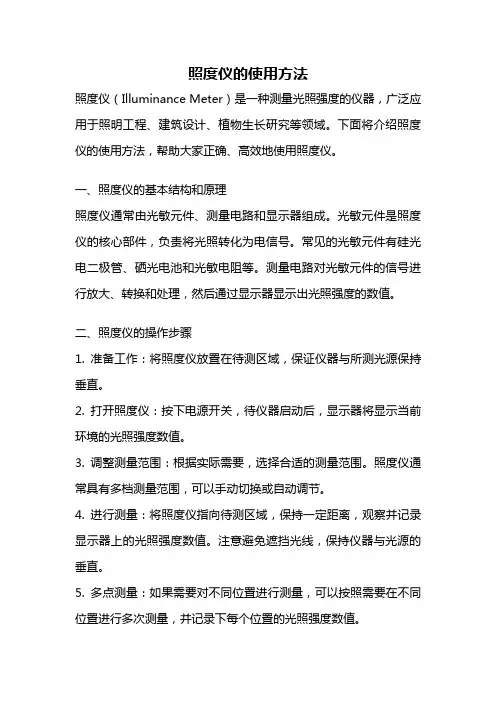

照度仪的使用方法照度仪（Illuminance Meter）是一种测量光照强度的仪器，广泛应用于照明工程、建筑设计、植物生长研究等领域。

下面将介绍照度仪的使用方法，帮助大家正确、高效地使用照度仪。

一、照度仪的基本结构和原理照度仪通常由光敏元件、测量电路和显示器组成。

光敏元件是照度仪的核心部件，负责将光照转化为电信号。

常见的光敏元件有硅光电二极管、硒光电池和光敏电阻等。

测量电路对光敏元件的信号进行放大、转换和处理，然后通过显示器显示出光照强度的数值。

二、照度仪的操作步骤1. 准备工作：将照度仪放置在待测区域，保证仪器与所测光源保持垂直。

2. 打开照度仪：按下电源开关，待仪器启动后，显示器将显示当前环境的光照强度数值。

3. 调整测量范围：根据实际需要，选择合适的测量范围。

照度仪通常具有多档测量范围，可以手动切换或自动调节。

4. 进行测量：将照度仪指向待测区域，保持一定距离，观察并记录显示器上的光照强度数值。

注意避免遮挡光线，保持仪器与光源的垂直。

5. 多点测量：如果需要对不同位置进行测量，可以按照需要在不同位置进行多次测量，并记录下每个位置的光照强度数值。

6. 记录和分析数据：将测量得到的光照强度数值进行记录，并根据实际需要进行数据分析和处理。

三、照度仪的注意事项1. 避免干扰：在测量过程中，尽量避免干扰光源，如手遮挡、光线反射等，以确保测量结果的准确性。

2. 室内外差异：室内和室外的光照强度会有所不同，使用照度仪时需要根据具体情况进行调整和比较。

3. 测量范围选择：根据实际需要选择合适的测量范围，避免过大或过小的范围导致测量结果不准确。

4. 仪器校准：定期对照度仪进行校准，以确保测量结果的准确性和稳定性。

5. 环境要求：在测量过程中，保持测试环境的稳定性，避免温度、湿度等因素对测量结果的影响。

四、照度仪的应用领域照度仪广泛应用于照明工程、建筑设计、植物生长研究等领域。

在照明工程中，可以通过照度仪对室内外的光照强度进行测量，以评估照明效果和照明设备的性能。

光照度测试仪使用方法光照度测试仪是一种测量光源发出光照强度的仪器,是光电工程、光学测量、环境监测等领域中常用的工具之一。

以下是光照度测试仪的使用方法和注意事项的详细描述。

1. 准备工作在使用光照度测试仪之前,需要确保仪器正常工作,并按照说明书中的指示进行操作。

首先,将仪器与光源进行比较,以确保仪器的准确性。

然后,将测试样品放置在仪器上进行测试。

在测试之前,需要将测试样品清洗干净,并确保测试样品表面平整,没有任何凸起或皱折。

2. 测量光源的光照强度将测试样品放置在仪器上进行测试时,需要将仪器的测量范围设置为被测试样品的位置。

然后,将光源放置在测试样品的表面上,并使用仪器上的光源按钮进行测量。

根据仪器上显示的测量结果,可以计算出光源的光照强度。

3. 调整测试样品的位置在测试过程中,可能需要调整测试样品的位置,以确保测试结果的准确性。

例如,如果测试样品表面存在凸起或皱折,需要将其抚平,以确保测试结果的准确性。

4. 记录测试结果在测试过程中,需要记录测试样品的位置和测试时间,并根据仪器上显示的测量结果计算出光源的光照强度。

根据测试结果,可以了解被测试样品的光照强度分布情况、光源的光照强度分布情况等。

5. 分析测试结果在测试完成后,需要对测试结果进行分析,并根据分析结果做出相应的决策。

例如,如果测试结果中发现被测试样品表面存在光照强度不均匀的情况,需要考虑使用光源的均匀性来改善测试结果。

光照度测试仪是一种非常重要的测试工具,可以用于测量光源的光照强度。

在使用光照度测试仪时,需要认真操作,并按照说明书中的指示进行测试和分析。

通过正确使用光照度测试仪,可以更好地了解被测试样品的性能,做出更准确的决策。

灯具常用检测仪器设备1. 引言灯具在我们的日常生活中扮演着重要的角色。

为确保灯具的质量和性能，需要对其进行各种测试和检测。

为了帮助灯具制造商和测试实验室进行有效的检测工作，本文将介绍几种常用的灯具检测仪器设备。

2. 光度分布测试仪光度分布测试仪是一种用于测量灯具的光强度分布的仪器。

它通过测量灯具在不同空间角度上的亮度，帮助确定光源的合适定位和角度调整。

光度分布测试仪可用于评估灯具的灯光效果、照度、均匀度等参数。

3. 色温计色温计是一种用于测量光源色温的仪器。

色温是指光源发出的光的颜色，一般用单位Kelvin（K）来表示。

不同色温的光源对人眼的亮度感知有不同的影响，因此色温是评估灯具颜色性能的重要指标。

色温计可以帮助灯具制造商检测灯具的色温，并确保其符合设计要求。

4. 光谱分析仪光谱分析仪是一种用于测量光源发光谱线的仪器。

通过测量光源在不同波长上的辐射能量，可以获得光源的光谱分布。

光谱分析仪可以帮助灯具制造商评估灯具的颜色、色彩还原指数（CRI）等参数。

5. 绝缘测试仪绝缘测试仪是一种用于测量灯具绝缘性能的仪器。

灯具通常使用交流电源供电，因此具有良好的绝缘性能非常重要。

绝缘测试仪可以对灯具的绝缘电阻、漏电电流等参数进行测试，确保其符合安全标准。

6. 电压测试仪电压测试仪是一种用于测量灯具工作电压的仪器。

灯具的电压要求通常在设计阶段确定，并用于生产和安装过程中。

电压测试仪可以帮助检测人员确保灯具的工作电压符合要求，以确保其正常工作和安全使用。

7. 开关寿命测试仪开关寿命测试仪是一种用于测量灯具开关寿命的仪器。

灯具的开关寿命取决于开关的可靠性和耐久性。

开关寿命测试仪可以通过模拟不同的开关操作来测试灯具的开关寿命，并帮助灯具制造商评估开关的质量和性能。

8. 灯具安全性能测试设备灯具安全性能测试设备用于测试灯具的各种安全性能参数，包括防水性能、耐火性能、耐候性能等。

这些测试设备可以帮助灯具制造商确保产品在各种环境条件下具有足够的安全性能，以防止电击、火灾等事故发生。

前照灯检测仪工作原理
前照灯检测仪是一种用于检测车辆前照灯光束水平位置和光束光照强度的设备。

其工作原理主要包括以下几个步骤：
1. 安装设备：将前照灯检测仪安装在平整的地面上，并确保其位置和角度与被测车辆的前照灯位置和角度相对应。

2. 调整仪器：通过仪器上的调整装置，将检测仪器水平对准被测车辆的前照灯。

3. 准备测试：开启前照灯检测仪，准备进行测试。

通常情况下，测试包括光束水平位置和光束光照强度两个方面。

4. 检测光束水平位置：通过前照灯检测仪上的水平标尺和水平传感器，可以测量前照灯光束的水平位置。

仪器会根据车辆前照灯的水平位置和仪器的水平位置来判断是否满足标准要求。

5. 检测光束光照强度：通过前照灯检测仪上的光照强度传感器，可以测量前照灯光束的光照强度。

仪器会将测量结果与标准要求进行比较，判断光束是否达到要求的光照强度。

6. 记录结果：根据仪器上的显示屏或其他记录装置，记录测试结果。

通常会显示光束水平位置的偏差值和光照强度的实际数值。

通过以上步骤，前照灯检测仪可以准确地检测出车辆前照灯的光束水平位置和光照强度，从而判断前照灯是否符合标准要求。

光照强度计操作规程光照强度计是一种用于测量光照强度的仪器，它可以用于室内和室外的光照强度测量。

光照强度的测量对于许多行业和应用领域非常重要，如照明设计、植物生长研究、环境监测等。

为了确保光照强度计的准确性和安全性，有必要遵守一些操作规程。

1.环境准备在进行光照强度测量之前，需要将测试场所的环境准备好。

首先，确保测试区域的背景没有明显的反射物体，以防止光线反射对测量结果产生干扰。

其次，将光照强度计放置在一个稳定的平台上，并确保测试区域没有其他光源干扰。

2.仪器校准在使用光照强度计进行测量之前，必须进行校准以确保测量结果的准确性。

校准应在室内或已经知道光照强度的环境中进行。

根据光照强度计的使用说明，调整零点和灵敏度，以使仪器的读数与已知光照强度一致。

3.测量过程在进行测量之前，确保光照强度计已经充分预热。

根据仪器的使用说明，打开光照强度计，并将其对准待测区域。

保持仪器与测试区域之间的垂直角度，避免产生阴影或反射。

记录测量结果，并在需要的时候进行多次测量以获得更准确的数据。

4.数据处理在进行数据处理之前，需要对测得的光照强度进行单位转换。

根据使用的光照强度单位，将读数进行换算。

然后，根据需要进行数据分析和统计。

可以计算平均值、标准差和变异系数等统计指标，以评估数据的可靠性和一致性。

5.仪器维护6.安全注意事项在操作光照强度计时，需要注意安全。

避免将仪器接触到液体或过高的温度环境中，以防止损坏。

在进行测量时，避免将仪器指向眼睛或其他人的眼睛，以防光线对眼睛造成伤害。

当测量室外光照强度时，需要注意周围环境的安全性，避免发生意外事故。

总结起来，光照强度计的操作规程包括环境准备、仪器校准、测量过程、数据处理、仪器维护和安全注意事项。

遵守这些规程可以确保光照强度测量的准确性和安全性。

在使用光照强度计之前，应详细阅读仪器的使用说明书，并遵循制造商的建议。

光照度测试仪的工作原理光照度测试仪是一种用来测量光照强度的仪器。

它通过测量单位面积上的光通量来确定光照度，即单位面积上的光能量。

光照度测试仪的工作原理可以分为以下四个方面来解释：1. 光敏元件的工作原理：光照度测试仪中的核心组件是光敏元件，通常采用硅光电二极管或光敏电阻。

这些光敏元件有着感光特性，当被光照射时，它们会产生电流或电压的变化。

这是因为光敏元件对光的能量有吸收和响应的能力。

因此，将光敏元件放置在需要测量光照强度的位置，就可以利用它们对光的响应来测量光能量的大小。

2. 光量测量的原理：光量测量是通过测量单位面积上的光能量来确定光照度的。

光敏元件产生的电流或电压变化与光照强度成正比。

为了获得准确的测量结果，光敏元件需要与其他电路器件（如放大器和转换器）相结合，以确保对光信号的灵敏度和准确度。

通过调整放大器和转换器的参数，可以将微弱的电信号放大到适合测量的范围内。

这样一来，就可以根据光敏元件的电信号来计算光照度的数值。

3. 校准和校正的原理：为了保证光照度测试仪的测量结果的精确性和可靠性，需要进行校准和校正。

校准是通过与一个已知光照强度的标准光源进行比较来确定光照度测试仪的精度。

当光照度测试仪的读数和标准光源的光照度一致时，就可以认为仪器的读数是准确的。

校正是对光照度测试仪进行修正，以消除由于不同环境因素（如温度、湿度等）对测量结果的影响。

校正可以通过预先测量标准光源在不同环境下的光照度，并将这些数据用于校正算法来实现。

4. 仪器的设计和使用注意事项：光照度测试仪的设计需要考虑多种因素，如光敏元件的选择和布置、测量范围的确定、测量准确性和稳定性的要求等。

同时还需要考虑仪器的使用场景和使用者的要求，确保仪器的使用方便、安全可靠。

此外，在使用光照度测试仪时，还需要注意测量位置的选择、仪器的摆放和使用方法的正确性，以确保获得准确和可重复的测量结果。

总结起来，光照度测试仪的工作原理可以归纳为通过光敏元件对光的响应来测量单位面积上的光能量，从而确定光照度的大小。

一种光照强度测试仪的设计
吴晨曦;蒋嵘;伍新;刘喆;李巍;卿铠
【期刊名称】《工业控制计算机》
【年(卷),期】2018(31)8
【摘要】光照强度是重要的监测参数.以STC89C52单片机为核心设计一个光照强度的监测系统.利用光强度传感器BH1750FVI转换和采集光信号,经单片机串口通信送PC机;PC机采用最小二乘法建立BH1750FVI的输出和输入光照强度之间的特性曲线;单片机再根据特性曲线处理光信号,并在液晶显示器LCD上实时显示光照强度的测量值.试验表明:测试仪结构简单,性能稳定,能准确检测光照强度的值.该设计方法能用于对光照要求较高的场所、仪器仪表和控制系统等.
【总页数】3页(P158-160)
【作者】吴晨曦;蒋嵘;伍新;刘喆;李巍;卿铠
【作者单位】湖南工程学院机械工程学院,湖南湘潭 411101;湖南工程学院机械工程学院,湖南湘潭 411101;湖南工程学院机械工程学院,湖南湘潭 411101;湖南工程学院机械工程学院,湖南湘潭 411101;湖南工程学院机械工程学院,湖南湘潭411101;湖南工程学院机械工程学院,湖南湘潭 411101
【正文语种】中文
【相关文献】
1.一种虚拟光照强度测试仪系统设计 [J], 田安红;付承彪
2.一种电流型二线制光照强度变送器的设计 [J], 邹观鹄;黄大庆
3.一种手持式NB-IoT终端综合测试仪的设计与实现 [J], 王先鹏
4.一种基于组态软件的光照强度检测装置设计 [J], 白明松;李雨晴;银亮亮;刘小峰;曹煜
5.一种基于组态软件的光照强度检测装置设计 [J], 白明松;李雨晴;银亮亮;刘小峰;曹煜
因版权原因，仅展示原文概要，查看原文内容请购买。

光亮度测试仪的操作方法光亮度测试仪是一种用于测量光照强度的工具，在各种领域都有广泛的应用，如照明工程、电子产品开发、环境监测等。

下面将详细介绍光亮度测试仪的操作方法。

首先，需要检查并确认光亮度测试仪的电池电量是否充足。

如果电池电量不足，需要更换新的电池。

然后，打开光亮度测试仪的电源开关，等待仪器的启动。

在启动后，仪器上会显示当前的光照强度数值。

根据具体需求，可以选择不同的测量模式。

光亮度测试仪通常包括瞬间采集模式和平均值采集模式。

瞬间采集模式适用于需要实时监测光照强度的场景，平均值采集模式适用于需要获取一段时间内的平均光照强度的场景。

在选择好测量模式之后，可以将光亮度测试仪对准需要测量的物体或区域。

确保仪器与物体之间没有任何遮挡，以获得准确的测量结果。

接下来，按下测量按钮开始进行测量。

在瞬间采集模式下，仪器会立即显示当前的光照强度数值。

在平均值采集模式下，需要将仪器放置在需要测量的位置，等待一段时间后仪器会自动计算并显示平均光照强度。

在测量过程中，需要注意以下几点：1. 尽量避免仪器与其他光源直接接触，以免产生误差。

2. 测量时要保持仪器稳定，避免晃动或震动对测量结果产生影响。

3. 如果需要进行连续测量，可以使用仪器上的记录功能，将测量数据保存下来，方便后续分析。

完成测量后，需要及时关闭仪器的电源开关，以节省电池的使用。

并且，将仪器上的测量数据进行记录和保存，以便后续分析和报告。

除了基本的操作方法外，还需要定期对光亮度测试仪进行校准。

光亮度测试仪在使用一段时间后，可能会出现误差或漂移，因此需要根据仪器的使用说明，按照指定的方法进行校准。

总结起来，光亮度测试仪的操作方法主要包括：检查电池电量、打开电源开关、选择测量模式、对准测量对象、按下测量按钮、记录和保存测量数据、关闭电源开关，定期校准。

通过正确的操作方法，可以获得准确可靠的光照强度测量结果，并在各个领域中发挥重要的作用。

电子电路实验 3 综合设计总结报告题目:数字式光照强度检测仪的设计实现班级:20110824学号:2011082427姓名:张希希成绩:日期:一、摘要本实验中采用光敏电阻为光传感器, 利用光敏电阻的光照特性完成光强的检测。

具体方法是将两路光敏电阻支路并联接入电路中, 其中一路串接一固定电阻, 另外一路分别串接电位器, 利用光敏电阻值随光照强度变化的特性, 使得电路的输出电压而变化。

根据这一特性, 结合光照强度和输出模拟电压之间的关系, 分别对两路电压值进行采集得到某一光强度下对应的模拟电压,将模拟电压通过 ADC0804模数转换器转换为数字电压, 通过译码器使两位数码管将光强值显示出来,相应地控制点亮对应的小数点以显示光强的方位。

通过硬件的焊接、静态和动态调试, 作品最终很好地实现了实验任务和要求, 在近似无光照时数码管显示为 0, 正常工作时能检测两个不同方位的光强并通过两位数码管将最大数值显示出来,而两个小数点的不同组合显示对应方位。

关键词:光照强度;检测仪;设计实现二、设计任务2.1 设计选题选题十三:数字式光照强度检测仪的设计实现2.2 设计任务要求用数码管显示光照强度; 设置多个不同方向的光敏电阻, 通过比较不同方向测得的光强数值判断光照方位, 在数码管上显示其方位; 将获得的电信号转换成光照强度单位下的数值,并用数码管显示,误差范围为±3LUX (以白天室内日光灯的光照强度为标准定义为 100LUX ; 要求在黑暗中显示 00(十六进制 , 室内光最大显示63(十六进制 ,用小数点显示光照方向。

1、光照传感器采用光敏电阻;2、光强值显示采用数码管;3、通过比较器实现光强方向的判断,若左侧光强大则数码管小数点亮,若右侧光强大则数码管小数全灭;4、误差范围为±3LUX ,数模转换器建议选用 8位并行转换器件;5、在无光照(即光敏电阻完全盖住时,光强值显示为 0;6、在正午(即中午 12点室内日光灯开启时,光强值显示为 63(十六进制 ;7、电源采样±5V 供电,电路板功耗小于 3W ;8、采集显示时间延迟小于 3秒。

光照度测试仪操作规程光照度测试仪是一种用于测量环境中光照强度的仪器。

它广泛应用于建筑设计、室内照明、植物生长、照相摄影等领域。

为确保测试结果的准确性和可靠性，使用光照度测试仪需要遵守一些操作规程。

接下来，我们将详细介绍光照度测试仪的操作规程。

首先，在使用光照度测试仪之前，需要仔细阅读使用说明书，并确保了解仪器的基本功能和操作方法。

在使用过程中，应按照说明书中的要求进行正确操作。

在测量之前，需要保证仪器处于正常工作状态。

首先，检查仪器的电池电量，如过低应及时更换新电池或充电。

其次，检查光照度测试仪的探头是否干净，如有污垢应及时清洁。

在清洁探头时，要使用柔软的布料或纸巾，避免使用刷子或硬物，以防刮伤探头。

在测量之前，可以根据实际需要设置仪器的一些参数。

例如，可以选择不同的光照度单位（如勒克斯、弗特、坎德拉等）进行测量，并可以设置不同的测量范围（如0-2000勒克斯、0-2000弗特等）。

根据实际使用环境，设置合适的参数可以提高测量的准确性。

在测量过程中，需要注意以下几点。

首先，应保持仪器处于稳定的状态。

在测量之前，可以轻轻晃动仪器几次，以确保内部零件的正常工作。

其次，应保持仪器的水平状态，以避免测量误差。

在测量时，将仪器垂直于被测物体表面，并确保仪器的探头与被测物体保持一定的距离，通常为10-30厘米。

在测量过程中，还需要注意测量时机的选择。

光照强度在白天和晚上会有较大的差异。

在白天，可以选择在阳光直射的室外区域进行测量。

而在晚上，则可以选择在室内照明的环境中进行测量。

此外，还要避免在有阴影或遮挡物的地方进行测量，以免影响测量结果的准确性。

在测量结束后，应对测量结果进行记录和保存。

可以将测量结果记入笔记本或使用电子设备进行记录。

同时，还可以将测量数据保存到计算机或云存储设备中，便于后续分析和比较。

在保存测量结果时，要注明测量时间、测量位置、测量条件等相关信息，以便于后续查阅和分析。

最后，在使用完光照度测试仪后，要及时进行清洁和保养工作。
