ESD工具(静电场强度测试仪)使用手册.

静电放电抗扰度测试仪ELECTROSTATIC IMMUNITY TESTERESD－2020AESD-2020A静电放电抗扰度测试仪在性能上完全满足IEC61000-4-2标准要求的测试仪。

其最大静电电压可以达到20kV，足以覆盖标准中最严酷等级的静电电压要求(第4级气隙放电的静电电压要求为15kV)，同时适用于更多的应用领域以及未来新标准的要求。

所以ESD-2020A静电放电抗扰度测试仪可用于绝大多数电气与电子设备对于静电放电试验，而且可以保证试验的可比性和再现性。

一、主要技术指标ESD-2020A静电放电抗扰度测试仪主要技术指标见表1所示。

表1 ESD-2020A静电放电抗扰度测试仪主要技术指标二、仪器前面板功能描述图1 ESD－2020A 静电放电抗扰度测试仪前面板示意图仪器前面板示意图见图1所示。

图中各部分的功能如下：(1)电压极性切换按钮点按该按钮可切换放电电压的正负极性。

当仪器处于STOP状态时，点按此按钮仪器将切换高压正负极性状态。

(2)显示窗分三行。

最上一行显示放电电压设定值，设定范围是±0.5kV～±20.0kV。

当设定电压为负时，在该行最左面显示‘－’。

当设定电压为正时，在该行最左面显示空白。

设定值通过按钮(3,6,7,8)调节。

设定正负时可通过按钮(1)调节。

中间行显示放电间隔时间设定值，设定范围是0.05~9.99秒。

设定值通过按钮(4,6,7,8)调节。

当放电模式设定为20pps时，放电间隔时间固定显示20pps，不可调节。

第三行显示放电次数设定值/放电计数，显示范围为1～9999。

每次从STOP状态进入START时，显示为放电倒计数。

放电次数设定值通过按钮(5,6,7,8)调节。

(3)电压设定选择按钮当主机处于STOP状态时，点按该按钮可以进入/退出放电电压值设定状态，此时若正处于放电间隔时间或放电次数设定状态时，点按该按钮可退出设定状态，再次点按该按钮可进入放电电压设定状态。

ESD防静电检测方法规范1范围本规范制定了公司防静电材料、用品、工具、防静电接地等防静电技术指标的检测方法和采用的仪器。

目的在于规范防静电技术指标的检测工作，指导现场操作。

本规范适用于公司防静电系统各要素（包括地面、接地系统、工作台、工作椅、工位器具、物流传递工具、包装材料、人员、腕带、服装、离子风机、防静电工具等）的防静电性能指标检测。

防静电专用检测仪器的检测按照仪器仪表的检测标准进行，本规范不涉及。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

序号编号名称1 SJ/T 10694-1996 电子产品制造防静电系统测试方法2 IEC 61340-5-1 TR2:1998 Electrostatics—Part 5-1: Protection ofelectronic devices from electrostatic phenomena—General requirements.3术语和定义表面电阻（surface resistance）：两个特定的放置于材料同一面的电极之间的电压与它们通过电流的比值。

体电阻（volume resistance）：单位厚度上的直流电压，与通过材料的单位面积电流的比值，测试电极放置于材料相对面的对应位置。

接地电阻（Earth Resistance）：被接地体与地下零电位面之间的接地引线电阻、接地器电阻、接地器与土壤之间的过渡电阻和土壤的溢流电阻之和。

摩擦起电（Triboelectrification）：用摩擦的方法使两物体分别带有等值异号电荷的过程。

衰减时间（decay time）：静电电压从峰值电压降低到给定比例的时间。

例如：在15%相对湿度的情况下，静电电压从2000V降低到100V的衰减时间小于等于1秒。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==esd设备操作指导书篇一：ESD测试操作规程(强力推荐)静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。

2、在信息收集时要详细，描述要清晰。

3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。

4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。

5、每次静电测试后，用接地线对枪头放电的部位放电。

然后检查放电部位的功能是否正常，再继续放电。

七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。

出现屏闪或3秒内可自行恢复之故障判为合格。

样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。

试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。

九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。

Accredited CalibrationQuality at EMC PARTNER is based on an ISO 9001 manage-ment system. This is the foundation for an ISO 17025 accredi-tation verified by the Swiss Calibration Service (SCS). SCS No. 146 is the accreditation number of EMC PARTNER AG. Locally accredited but recognized worldwide through affiliation with the ILAC organisationTHE ESD TESTING SOLUTIONPOWER AT YOUR FINGER TIPSElectrostatic Discharge (ESD) is the most common test procedure applied toany electronic or electrical equipment. Used extensively to test:›Commercial products›Industrial systems›Military electronics›Automotive electronics›Fuses and detonators›Railway electronics›Avionic equipment qualification›Telecom equipment›Electronic componentsThe easily changeable and fully calibrated discharge networks, quickly adaptESD3000 to the requirements of any new application.Light and easy to use.3EASIL Y EXPANDABLEESD3000 is designed with the user in mind. The modular design allows configuration ac -cording to customer wishes, addition of more networks when adding applications and easy extension from 16kV to 30kV using the same generator. Automatic network recognition means ESD3000 is always ready.ESD3000 + DMx ESD3000 + RM32 + DNxIncludedRechargable Long-life battteriesUp to 3 test tips (Sharp, Round, Corona)Charger & Firmware update cableHandy, robust carrying case4Discharge Modules (DMx)up to 16kV Air / 10kV Contact Discharges ESD3000 required Discharge Networks (DNx)up to 30kV Air- and Contact Discharges DM1 (150pF, 330 Ohm)DM2 (330pF / 2000 Ohm)DM4 (100pF / 1500 Ohm)DM6 (100pF / 1500 Ohm)DM7 (200pF / 0 Ohm)ESD3000 & RM32 required DN1 (150pF / 330 Ohm)DN2 (330 pF, 2000 Ohm)DN3 (150 pF, 2000 Ohm)DN4 (500 pF, 5000 Ohm)DN5 (500 pF, 500 Ohm)DN6 (330 pF, 330 Ohm)Available Extensions Available ExtensionsAVAILABLE MODULESCommercial & IndustrialIEC 61000-4-2 / ITU-T K.44ESD3000DM1 (150pF, 330 Ohm)ANSI / IEEE C63.16ESD3000 DM16A-C63H (150pF / 330 Ohm)ESD3000 DM16C-C63H (150pF / 330 Ohm)UL 991ESD3000DM32A-UL991 (100pF / 1000 Ohm)Component TestIEC 61340-3-1 / JEDEC 22-A114 / MIL-STD-750DESD3000DM6 (100pF / 1000 Ohm)IEC 61340-3-2 / JEDEC 22-A115ESD3000DM7 (200pF / 0 Ohm)AutomotivePSA B21 7110ESD3000DM2 (330pF / 2000 Ohm)ISO 10605 / SAEJSSI-IS/FORD AB/AC /GMW 3097ESD3000DN1(150pF / 330 Ohm)ESD3000DN2 (330pF / 2000 Ohm)ESD3000DN3 (150pF / 2000 Ohm)ISO 10605ESD3000DN6 (330pF / 330 Ohm)JASO D 001-94ESD3000DN32-CAR1 (150pF / 500 Ohm)Renault 32-10-001/D and 32-10-035/AESD3000DN32-CAR5 (330pF / 0 Ohm)MilitaryMIL-STD-883 / GR78-COREESD3000DM4 (100pF / 1500 Ohm)STANAG 4239 / ISO 14304 / MIL-STD-1512ESD3000DN4 (500pF / 5000 Ohm)MIL-STD-331C / MIL-DTL-23659D / STANAG 4239ESD3000DN5 (500pF / 500 Ohm)MIL-STD-1576ESD3000DN32-MIL2 (400pF / 150 Ohm)ESD3000DN32-MIL3 (500pF / 0 Ohm)5The original 30kV battery powered generator with a unique system of changeable modules. Flexibility and power combined.UNIQUE FEATURES Long life standard battery. Up to 8 hours on full battery charge. Readily available in any store.AA battery powered Add calibrated modules to maintain the system value. Unique modules and accessories for special applications. Extend testing capability Single key press switches polarity before and during the test.Electronic polarity changeErgonomic hand held tester without additional base unit. Program directly on generator.Compact solution6Technical Specifications7ESD3000 MODULES ESD3000M a i n f r a m e D M 1D M 2D M 4D M 6D M 7R M 32D N 1D N 2D N 3D N 4D N 5D N 6C A R 1C A R 5I N D 1M I L 2M I L 3A -C 63HC -63H U L 991IEC 61000-4-2✓✓✓ITU-T K20✓✓PSA B32 7110✓✓MIL-STD-883✓✓GR78-CORE ✓✓IEC 61340-3-1✓✓JEDEC 22-A114✓✓MIL-STD-750D ✓✓IEC 61340-3-2✓✓JEDEC22-A115✓✓✓ISO 10605✓✓✓✓✓✓DO-160 S25✓✓✓✓MIL-STD-461G CS118✓✓✓✓ GMW3100✓✓✓✓✓✓GMW3097✓✓✓✓STANAG4239✓✓✓✓ISO14304✓✓✓MIL-STD-1512✓✓✓✓MIL-STD-330C ✓✓✓✓JASO D 001-94✓✓✓Renault 32-10-001/D ✓✓ABD0100.1.2✓✓✓Special MIL ✓✓✓MIL-STD-1576✓✓✓ANSI C63.16✓✓✓UL991✓8ACCESSORIES FOR DIFFERENT MODULES ESD3000M a i n f r a me D M 1D M 2D M 4D M 6D M 7R M 32D N 1D N 2D N 3D N 4D N 5D N 6C A R 1C A R 5I ND 1M IL 2M IL3A -C 63HC -63HEARTH CABLE ✓IEC IECESD-VCP50✓IEC IECESD-TARGET2✓IECESD-TARGET2 DN ✓ISO ISO ISO ISOESD-VERI-V ✓✓O O O ✓O O ✓✓O O O ✓✓✓✓ESD-STAND ED2✓O O O O O O O O O O O O O O O O O O O ESD-HCP-AUTO ✓ISO ISODM-EXT ✓MIL MILSAFETY-S ✓MIL MILTC-MIG24 ED ✓MIL MILESD3000 CNH12✓O O O O O OOPTOLINK ✓O O O O O O O O O O O O O O O O O O O TEMA ✓O O O O O O O O O O O O O O O O O O O Overview ESD3000 | Modules | Accessories 91. ESD3000 MAINFRAME AND MODULES1.1. TECHNICAL SPECIFICATIONS ESD3000 MainframeTo be used with modules all modules from this document are compatible Construction fully portable, no additional basic unitControl LCD and 6 menu buttons, 1 trigger button Maximum voltage 16 kV or 30 kV, depending on modules chosen Voltage steps 100 V - testDischarge polarity positive, negative, alternatingDischarge modes contact discharge (CD) and air discharge (AD)Discharge frequency CD max. 20 Hz, (pulse every 0.05, 0.1, 0.2 … 99 s)Discharge frequency AD ≥ 30 Hz or more, for ex. with DM1, DN1, other Counter pre-selectable, 1 to 29999Discharge detection selectable, count pulses or count discharges Holding time ≥ 5 sTrigger manual, automatic, remote Ramps voltage, polarityReporting with TEMA automatic report sequence, amplitude,polarity Dimensions for ex. withDM1 and tip 340 x 130 x 70 mm Weight mainframe 730 g, w/o battery pack and module Weight equipped 1050 g, with battery pack, DM1 and AD tip Power supply 10 x AA rechargeable batteries or mainsIncluded 10 batteries, mains adapter, ground cable 2 m, 3 test tips (AD, AD2, CD), carrying case, RS232 cable, E3Loader for remote control Requires at least a DM module, or a DN module + RM32ESD3000DM1Standards IEC 61000-4-2 (latest), ITU-T K.20,Other standards MIL-STD-461G CS118, DO-160 Section 25Storage capacitor 150 pF ± 10 %Discharge resistor 330 Ω ± 10 %Voltage range AD 0.2 – 16 kV ± 5 %Voltage range CD 0.2 – 10 kV ± 5 %Current rise time into 2 Ω0.8 ± 25 %First I peak into 2 Ω CD 7.5 A @ 2 kV – 37.5 A @ 10 kV (± 15 %)Current at 30 ns 4 A @ 2 kV – 20 A @ 10 kV (± 30 %)Current at 60 ns 2 A @ 2 kV – 10 A @ 10 kV (± 30 %)Optional ESD-TARGET2Overview ESD3000 | Modules | Accessories10ESD3000DM2Standards PSA B32 7110 up to 16 kV / 10 kVStorage capacitor330 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD0.2 – 16 kV ± 5 %Voltage range CD0.2 – 10 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 – 30 A ± 10 %RC time constant600 ± 130 nsESD3000DM4Standards MIL-STD-883, GR78-COREStorage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 10 %Voltage range AD0.2 – 16 kV ± 5 %Voltage range CD0.2 – 10 kV ± 5 %Current rise time into 2 Ω<********–8kVI peak into 2 Ω (CD) 2.66 A @ 4 kV, 3.33 A @ 5 kVESD3000DM6Standards IEC 61340-3-1, JEDEC 22-A114,MIL-STD-750DStorage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 10 %Voltage range CD0.25 – 8 kV ± 10 %Current rise time into 2 Ω2–*********–8kVRC time constant150 ± 20 nsESD3000DM7Standards IEC 61340-3-2, JEDEC 22-A115Storage capacitor200 pF ± 10 %Discharge resistor0 Ω ± 10 %Voltage range CD0.1 – 2 kV ± 5 %Current into short circuit 1. 7 A – 35 A ± 15 % into short circuit (< 1 Ω)Current waveform as per IEC 61340-3-2 into SC (< 1 Ω)Current ringing frequency11 – 16 MHz @ 0.1 – 2 kV into SC (< 1 Ω)ESD3000DM32A-UL991Standard UL991, paragraph 15.2.2Storage capacitor100 pF ± 10 %Discharge resistor1500 Ω ± 5 %Discharge mode AD only, consists of DM+ and DM- modulesVoltage range AD 4 – 30 kV ± 5 %Rise time at 4 kV, 20 kV< 5 nsRC const. at 4 kV, 20 kV150 ns ± 20 %Overview ESD3000 | Modules|Accessories1130 KVThese Extensions need the Module ESD3000RM32ESD3000DN1Standards IEC 61000-4-2,ISO 10605Other standards MIL-STD-461G CS118, DO-160 Section 25Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 1 – 32 kV ± 5 %Voltage range CD 1 – 30 kV ± 5 %Current rise time into 2 Ω0.8 ± 25 %First I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (± 15 %)Current at 30 ns 4 A @ 2 kV – 60 A @ 30 kV (± 30 %)Current at 60 ns 2 A @ 2 kV – 30 A @ 30 kV (± 30 %)Requires ESD3000RM32Included in ESD3000RM32Detachable module for faster tr (<700ps)Optional ESD-TARGET2 DN, ESD-HCP-AUTOESD3000DN2Standards ISO 10605, GMW3100, GMW3097Storage capacitor330 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (- 0 / + 30 %) RC time constant600 ± 130 nsRequires ESD3000RM32Optional ESD-TARGET2 DNESD3000DN3Standards ISO 10605, GMW3100, GMW3097Storage capacitor150 pF ± 10 %Discharge resistor2000 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsFirst I peak into 2 Ω CD7.5 A @ 2 kV – 112.5 A @ 30 kV (- 0 / + 30 %) RC time constant300 ± 60 nsRequires ESD3000RM32Optional ESD-TARGET2 DNOverview ESD3000 | Modules|Accessories12ESD3000DN4Standards STANAG4239, ISO14304MIL-STD-1512, MIL-STD-330Storage capacitor500 pF ± 10 %Discharge resistor5000 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRequires ESD3000RM32Optional ESD3000 SAFETY-S, DM-EXT,TC-MIG24EDESD3000DN5Standards STANAG4239, MIL-STD-1512, MIL-STD-330Storage capacitor500 pF ± 10 %Discharge resistor500 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRequires ESD3000RM32Optional ESD3000 SAFETY-S, DM-EXT,TC-MIG24EDESD3000DN6Standards ISO 10605, GMW3100Storage capacitor330 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %Current rise time into 2 Ω0.7 – 1 nsRC time constant300 ± 130Requires ESD3000RM32Optional ESD-TARGET2 DN, ESD-HCP-AUTOSPECIALESD3000DN32-CAR1Standard JASO D 001-94Storage capacitor150 pF ± 10 %Discharge resistor500 Ω ± 10 %Voltage range AD 2 – 30 kV ± 10 %Voltage range CD 2 – 30 kV ± 10 %I rise time into 2 Ω CD0.8 ± 25 %First I peak into 2 Ω AD< 5 nsRC time constant300 ± 60 nsRequires ESD3000RM32Optional ESD-TARGET2 DNOverview ESD3000 | Modules|Accessories13ESD3000DN32-CAR5Standard Renault 32-10-001/DApplication testing airbag initiatorsStorage capacitor330 pF ± 10 %Discharge resistor0 Ω ± 10 %Source impedance Rt< 30 ΩVoltage range AD 2 – 16 kV ± 5 %Voltage range CD 2 – 16 kV ± 5 %Requires the module is already integrated in RM32 ESD3000DN32-IND1Standard ABD0100.1.2, IEC801-2Storage capacitor150 pF ± 10 %Discharge resistor150 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.7 – 1 nsRC time constant30 ns ± 30 %Requires ESD3000RM32ESD3000DN32-MIL2Standards special military requirementStorage capacitor400 pF ± 10 %Discharge resistor150 Ω ± 10 %Voltage range AD 2 – 30 kV ± 5 %Voltage range CD 2 – 30 kV ± 5 %I rise time into 2 Ω CD0.8 ± 25 %Requires ESD3000RM32ESD3000DN32-MIL3Standard MIL-STD-1576Storage capacitor500 pF ± 10 %Discharge resistor0 Ω ± 10 %Voltage range CD 2 – 30 kV ± 5 %Requires ESD3000RM32ESD3000DM16A-C63HStandard ANSI C63.16 (AD requirement)Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range AD 2 – 16 kV ± 5 %Requires-Overview ESD3000 | Modules|Accessories14ESD3000DM16C-C63HStandard ANSI C63.16 (CD requirement)Storage capacitor150 pF ± 10 %Discharge resistor330 Ω ± 10 %Voltage range CD 2 – 16 kV ± 5 %Requires-1.2. POWER, CLIMATIC CONDITIONS, SHIPPING WEIGHT, DIMENSIONSESD3000 mainframeMains adapter95 – 250 V (50/60 Hz)Power consumption ON < 20 VA, standby < 5 VATemperature range15 – 35 °CHumidity30 – 60 % non-condensingAir pressure86 – 106 kPaShipping weight 2.4 kg plus selected modulesCarrying case dimensions46 x 41 x 17 cmIncluded in deliveryUser manual with conformity declarationCalibration certificate factory calibration for selected modules2. ACCESSORIES FOR ESD30002.1. TECHNICAL SPECIFICATIONSEARTH CABLEApplication connection of HCP or VCP to ground planeImpedance 2 x 470 kΩLength 2 mConnectors 2 x banana plugsOverview ESD3000 | Modules|Accessories15ESD-VCP50Application indirect ESD application as per standardSpacer in between10 cm wooden spacerCoupling plane50 x 50 cmApplication points one on each sideDimensions50 x 50 x 10 cmWeight8 kgIncluded 2 m earth cable (with 2 x 470 kΩ)ESD-TARGET2Standard IEC 61000-4-2 latestApplication current target for calibration of ESD generator Input impedance 2 ΩInput voltage max. 10 kV CDFrequency range± 0.5 dB up to 1 GHz, ± 1.2 dB up to 4 GHzCurrent range0 – 50 A standard, could be extendedTransfer function0.2 V / 1 A with 20 dBDiameter70 mmThickness40 mmWeight398 g including attenuatorFixing8 x M3 screws, included in deliveryIncluded20 dB att., 50 Ω coax. cable (1 m) with BNC out ESD-TARGET2 DNStandard IEC 61000-4-2 latestApplication current target for calibration of ESD generator Input impedance 2 ΩInput voltage max. 30 kV CDFrequency range± 0.5 dB up to 1 GHz, ± 1.2 dB up to 4 GHzCurrent range0 – 120 A standard, could be extendedTransfer function0.2 V / 1 A with 20 dB, 0.02 V / 1 A with 40 dB Diameter70 mmThickness40 mmWeight398 g including attenuatorFixing8 x M3 screws, included in deliveryIncluded40 dB att., 50 Ω coax. cable (1 m) with BNC out ESD-VERI-VApplication target for ESD DC voltage measurementInput impedance20 GΩ || 3 pFInput voltage range0 – 32 kVOutput voltage range0 – 1.6 VOutput connector BNCDimensions17 cm height, 5.5 cm diameterWeight433 gIncluded earth conductorOverview ESD3000 | Modules|Accessories16ESD-STAND Ed2Application stand for supporting ESD gun, fixed point testHeight50 – 180 cm, adjustablePosition360˚ adjustableDimensions64 x 17 x 12 cm (packed)Weight 4 kgIncluded cable holder for calibrationESD-HCP-AUTOApplication coupling plane as per ISO 10605 annex FLength1500 mmInsulation distance50 mmTest level8 – 20 kV, as per standardDimensions180 x 120 x 5 cmWeight 2.2 kgIncluded EARTH CABLEESD3000DM-EXTApplication 1 m extension cable for ESD3000 modulesCompatibility DM and DN modulesCable length 1 ± 0.05 mWeight0.5 kg including accessoriesCan be used with DN modulesESD3000 SAFETY-SStandard MIL-STD-1512Application safety switch for testing explosive devicesVoltage max. 30 kV CDDimensions20 x 16 x 12 cmWeight 2 kg including accessoriesIncluded mains adapterTo be used with ESD3000DM-EXT, TC-MIG24 EDTC-MIG24 ED for testing explosive devicesApplication test cabinetVoltage insulation max. 36 kVEUT dimensions max. 30 x 30 x 20 cmEUT weight max. 5 kgSafety circuit door interlockSignal lamps red and green lamps built-inControl of signal lamps for example with ESD3000 SAFETY-SDimensions47 x 43.5 x 25.4 cmWeight8 kgIncluded connection cable 25pol/ESD3000 SAFETY-SOverview ESD3000 | Modules|Accessories17ESD3000 CNH12Application Magnetic field loop for ESD3000 test system Loop diameter12 cmLoop current allowed> 100 ADischarge mode selection contact discharge (CD)Current at 15 kV setting50 A, with RM32 and DN1Current at 30 kV setting108 A, with RM32 and DN1Dimensions33 x 13 x 1 cmWeight0.2 kg including accessoriesRequires ESD3000RM32, ESD3000DN1or other DNESD3000-OPTOLINKApplication(insulating) optical cable ESD3000 - computer Length10 mInterface RS232, requires USB adapterBaud rate9600 bpsWeight0.2 kgIncluded tranceiver with mains adapterRequires USB-RS 232 ADAPTERUSB-RS232 ADAPTERApplication adapter between RS232 and USB interfac-esAdapter type Passive, no power supplyInput RS232 maleOutput USBCable length0.35 mWeight0.2 kgTEMAApplication control software for ESD3000 systemLicense 1 license for 1 generatorCapabilities with ESD3000Sequences, reporting, remote controlCompatibility Windows XP, 7, 8, 10Requires ESD3000-OPTOLINK, USB-RS 232 ADAPTEROverview ESD3000 | Modules|Accessories18THE EMC PARTNER PRODUCT RANGE Find further brochures on our website /brochures or contact your local representative for a hardcopy.LIGHTNING TESTSImpulse test equipment and accessories for aircraft, military and tel -ecom applications. Complete solutions for RTCA / DO-160 and EURO -CAE / ED-14 for indirect lighting on aircraft systems, MIL-STD-461 tests CS106, CS115, CS116, CS117, CS118 and Telecom, ITU-T .K44 basic and enhanced tests for impulse, power contact and power induction.COMPONENT TESTSImpulse generators for testing; varistors, gas discharge tubes (GDT),surge protective devices (SPDs), X / Y capacitors, circuit breakers,electricity meters, protection relays, insulation material, suppressor diodes, connectors, chokes, fuses, resistors, emc-gaskets, cables, etc. EMISSION MEASUREMENTSMeasurement of Harmonics and Flicker in 1-phase and 3-phaseelectrical and electronic products according to IEC /EN 61000-3-2 and 61000-3-3 . HARCS Immunity software adds interharmonic tests, voltage variation according to IEC/EN 61000-4-13, -4-14.IMMUNITY TESTSTransient Test Systems for all EMC tests on electronic equipment. ESD, EFT, surge, AC dips, AC magnetic field, surge magnetic field, commonmode, damped oscillatory and DC dips. According to IEC and EN 61000-4-2, -4, -5, -8, -9, -10, -11, -12, -13, -14, -16, -18, -19, -29.SYSTEM AUTOMATIONA full range of accessories enhance the test systems. Test cabinets, test pistols, adapters and remote control software, simplify interfacing with the EUT. Programmable PSU, EMC hardened for frequencies from 16.7Hz to 400Hz. PS3-SOFT-EXT complies with IEC / EN 61000-4-14 and -4-28.SERVICEOur committment starts with a quality management system backing up our ISO 17025 accreditation. With the SCS number 146, EMC PARTNERprovide accredited calibration and repairs. Our customer support teamare at your service!。

ESD仪器操作与注意事项打开电源,检查是否正常。

填写场地记录表,打开静电枪时不要急着做试验,要等到其自校完成后十分钟左右完全稳定后在使用。

关机时要先关静电枪的开关在关静电枪的开关。

1.ESD场地测试注意事项1环境测试前应当确保场地的温湿度是符合要求的,屏蔽室内禁止带入水杯避免洒在接地板上。

做测试时EUT用的电压是230V AC还是是120V AC,一定不能弄错EUT的电源电压。

如果是120V供电那么最好通知下一个场地的测试人员,请他们注意测试电压。

2屏蔽门及设备屏蔽门的开关,在开关闭屏蔽门的时候只需轻轻用力推拉即可,禁止用力过大去撞击门框。

测试人员应该主动为客户打开或关闭屏蔽门。

禁止客户自己来打开和关闭屏蔽门,以免因操作不当导致屏蔽门损坏。

另外每月应按期对屏蔽门及设备进行保养与维护并做好记录。

3测试场地气候条件在空气放电试验的情况下,气候条件应在下述范围内:环境温度: 15℃ to 35℃相对湿度: 30% to 60%大气压力: 86 kPa to 106 kPa注意:为了保持环境条件的稳定,请始终保持门的关闭状态.为了确认静电放电枪能够正常放电,测试工程师可以每天将静电放电枪对水平耦合板上的固定位置放电。

如果放电成功(静电枪设定的放电次数减少即为放电成功则证明静电枪能够正常工作,否则,静电枪需要维修不可使用。

设备型号 : NSG 4372.仪器操作2.0 启动按Power On 键,绿色的Power LED会亮起来, ,同时红色的High Voltage LED开始闪烁, 此时设备进入自检及校准程序。

程序完成后(大约60s设备就可以使用了(见图1。

(图1本设备的操作和参数设定通过触摸屏实现,主要设定下列几项参数:电压、极性、放电方式、次数、重复率等2.1 电压触碰电压指示区可进入电压调节界面,设定所需电压后触碰返回键(见图2,图3.(图2 (图3 2.2 极性触碰极性指示区进入子菜单, 点击上下键可选择正负极性, 然后触碰返回键(见图4,图5(图4 (图52.3 放电方式:触碰设置指示区, 再点击放电指示区,可以进行空气放电或者接触放电选择, 然后触碰返回键(见图6至图9.(图 6 (图7(图8 (图9测试的电极头要与放电类型对应(见图10至图11.a空气放电选择圆形电极头 b 接触放电选择尖形电极头(图10 (图112.4次数触碰记数指示区可进入测试次数选择界面, 在记数器打开状态下通过数字区输入测试次数,然后返回(见图12,图13.(图12 (图132.5 重复率触碰Hz指示区域即可进入脉冲次数界面, 空气放电脉冲可选0.5至25Hz,接触放电可选0.5至20Hz.通常选择1Hz来满足连续单次放电之间的时间间隔至少1秒(见图14,图15(图 14 (图 15根据测试计划或客户要求将产品调节到正常的工作模式执行直接和(或间接放电,应注意以下信息: - 受试设备工作模式,受试设备是按台式设备还是落地式设备进行试验;- 所使用的试验等级;在空气放电的情况下, 从表格中最低试验等级开始直到测试计划指定的测试电压都要实施. 在接触放电的情况下, 如果无特别提出, 仅使用指定电压测试.每个点上施加的放电次数:如果无特别说明, 每一个测试点应承受10次正的和10次负的放电.在预选点上实验应以单次放电的方式进行, 连续单次放电之间的时间间隔建议至少1s, 但为了确定系统是否会发生故障, 可能需要更长的时间间隔. 静电发生器的电极头应保持与实施放电的表面垂直. 如果静电发生器不能保持与表面垂直, 应将实施放电的测试条件记录在报告中。

全面的ESD防静电检测作业手册为了确保电子敏感器件（ESD）在制造、运输和储存过程中的安全，防止静电放电（ESD）造成的损害，本手册提供了一系列全面的ESD防静电检测作业程序和指导。

1. 引言1.1 目的本手册旨在为ESD防静电检测提供一套全面的操作指南，确保所有工作人员在进行相关作业时遵循统一的标准化流程。

1.2 适用范围本手册适用于所有涉及ESD敏感器件的制造、测试、包装、运输和储存环节。

1.3 术语和定义- ESD: 静电放电- ESDS: 静电敏感器件2. ESD基础知识2.1 ESD的产生和放电过程- 静电的产生：通过摩擦、接触-分离、电离等方式在物体之间产生电荷不平衡。

- 静电放电：当电荷积累到一定程度时，会通过空气或接触到一个导电体而发生放电。

2.2 ESD对ESDS的影响ESDS在遭受静电放电时可能会导致永久性损坏，表现为性能退化或功能失效。

3. ESD防护措施3.1 个人防护装备（PPE）- 防静电手环：工作人员应佩戴防静电手环，以导走身体积累的静电。

- 防静电衣物：穿着防静电衣物和鞋子，减少静电的产生和积累。

3.2 工作环境控制- 湿度控制：保持适当湿度，以降低空气中静电的产生。

- 抗静电地面：使用抗静电地面材料，以便于静电的泄漏。

3.3 防静电设备- 防静电桌垫：工作台面应配备防静电桌垫。

- 防静电包装：使用防静电材料进行包装，保护ESDS免受静电影响。

4. ESD检测程序4.1 检测设备- 静电电压检测器：用于检测环境或物体表面的静电电压。

- 静电放电模拟器：用于模拟真实环境中的ESD事件。

4.2 检测频率- 工作前检测：工作人员在上岗前应进行静电电压检测。

- 工作过程中检测：定期对工作环境、设备、材料进行检测。

4.3 检测标准- 根据国际电工委员会（IEC）标准，ESD防护措施应确保ESDS在整个生命周期内不受静电放电的影响。

5. ESD事故处理5.1 事故响应- 若发生ESD事故，立即采取措施停止放电，如使用导电体接触受影响器件。

ESD防静电检测操作指南(全方位) ESD防静电检测操作指南（全方位）1. 引言静电放电（ESD）防护是电子制造和组装过程中至关重要的环节。

本操作指南旨在为您提供一套全方位的ESD检测方法，以确保您的产品和设备免受静电放电的影响。

2. ESD基本概念2.1 静电放电（ESD）静电放电是指两个带有不同电荷的物体接触时，电荷不平衡而产生的一种现象。

ESD会对电子设备造成损害，导致设备性能下降甚至失效。

2.2 静电敏感器件（ESD Sensitive Devices）静电敏感器件是指对静电放电敏感，容易受到损害的电子器件。

这些器件在制造、运输和使用的各个环节都需要进行ESD防护。

3. ESD检测方法3.1 表面电阻率测试表面电阻率测试是检测ESD防护措施有效性的常用方法。

使用专门的测试仪器（如万用表）测量物体表面的电阻率，以判断其对静电放电的抵抗能力。

3.2 静电放电测试静电放电测试是指模拟真实环境下静电放电对电子器件的影响，以评估器件的抗ESD性能。

常用的测试方法有接触放电、空气放电、接触带电等。

3.3 静电场强度测试静电场强度测试是测量静电场对电子器件的影响程度。

使用专门的测试仪器（如静电场强度计）测量静电场强度，以评估ESD风险。

4. ESD防护措施4.1 人员防护1. 穿着防静电服、防静电鞋、防静电手套等个人防护装备。

2. 定期进行人体静电消除操作，如使用静电消除器。

4.2 设备防护1. 使用防静电材料（如防静电泡沫、防静电袋、防静电桌垫等）包装和存放静电敏感器件。

2. 确保生产设备和工作台面具有抗静电性能。

4.3 环境防护1. 保持工作环境湿度，以降低空气中的静电含量。

2. 使用静电消除器、空气离子发生器等设备，降低工作环境中的静电风险。

5. 操作流程5.1 检测准备1. 检查检测设备是否正常工作。

2. 确保被检测物品处于静电放电敏感状态。

5.2 检测步骤1. 进行表面电阻率测试：将测试仪器接触到被检测物品表面，记录电阻率值。

全景式ESD防静电检测作业指导手册1. 引言本手册旨在提供全景式ESD防静电检测作业的专业指导，确保作业过程中防静电措施得到充分落实，保障电子产品的质量和安全。

本手册适用于从事ESD防静电检测作业的工程技术人员和操作人员。

2. ESD基本概念静电放电（Electrostatic Discharge，ESD）是指电荷的迅速转移，通常表现为电火花或电流。

ESD会对电子产品造成损害，影响其性能、可靠性和寿命。

因此，在生产和操作过程中，必须采取有效的防静电措施。

3. 检测设备及工具3.1 全景式ESD检测仪全景式ESD检测仪是一种高性能、高灵敏度的防静电检测设备，可实时监测作业区域的ESD状况。

检测仪应放置在作业区域的中央，确保检测范围覆盖整个作业区域。

3.2 防静电手环防静电手环是一种个人防护设备，用于将人体静电导入大地，避免人体产生ESD。

操作人员应在进行ESD检测作业前佩戴防静电手环。

3.3 防静电桌垫防静电桌垫是一种防静电材料，可将桌面上的静电导入大地。

作业过程中，应将防静电桌垫放置在操作桌面上。

4. 检测作业流程4.1 准备工作（1）确保全景式ESD检测仪设备正常运行，检测范围覆盖整个作业区域。

（2）操作人员佩戴防静电手环，并在操作桌面上放置防静电桌垫。

（3）检查作业区域内的防静电措施是否到位，如防静电地板、防静电门等。

4.2 检测作业（1）根据作业需求，选择合适的ESD检测项目，如表面电阻、静电电压等。

（2）将待检测物品放置在防静电桌垫上，确保物品与桌垫接触良好。

（3）使用全景式ESD检测仪对待检测物品进行检测，观察并记录检测结果。

（4）如检测结果显示存在ESD问题，应采取相应的改进措施，如调整作业环境、加强个人防护等。

4.3 作业结束（1）检测作业完成后，操作人员取下防静电手环。

（2）关闭全景式ESD检测仪设备。

（3）整理作业现场，确保作业环境整洁有序。

5. 注意事项（1）操作人员应熟练掌握全景式ESD检测仪的使用方法。

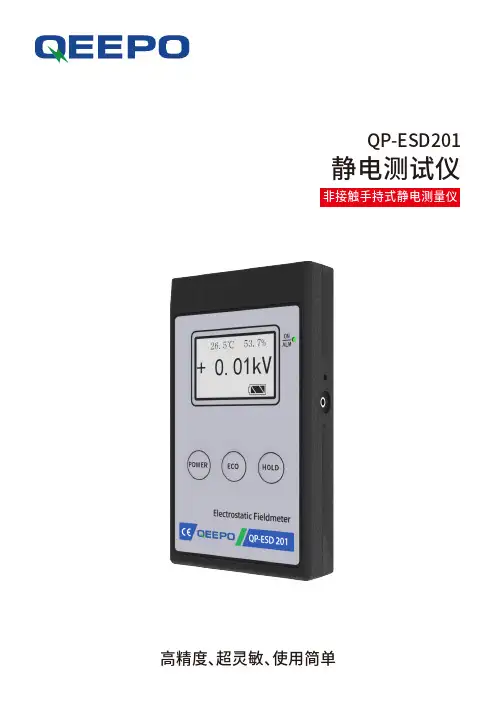

QP-ESD201静电测试仪QP-ESD 201静电测试仪本测试仪是颀普静电科技研制生产的专用于检测静电的仪器。

该测试仪采用了新型的非接触表面电位传感器，能有效地检测到物体所携带的静电量，如塑料、化纤、皮毛及人体所携带的静电等。

本静电测试仪使用简单，携带方便，是防静电和静电处理过程中不可缺少的测量工具。

测量范围：0~±60kV静电测量范围宽非接触式测量静电 安全可靠测试仪置于与被测物体距离为两个红外灯对焦即可测量尺寸：123x70.4x21.5mm可以外部互联互通，CAN通信(RS485 通信功能选配)响应时间<100ms，测量准确，测量准度±5%报警功能超过测量范围时会有连续声响报警使用续航久单个电池最大工作时间约14小时<100ms测量前测量后（（（（（（LCD显示超清显示，正或负极性及电压值清晰可见1. 极性2. 温度3. 湿度4. 测试数值5. 电量6. 保持234156规格尺寸参数SPECIFICATIONS说明产品图示EXPLAIN② 液晶图示1. 仪表主体2. 显示屏3. 电源键4. 保持建5. ECO键6. 状态指示灯7. 通讯口8. 接地插孔9. 归零按钮10. 电池盖11. 测试窗口12. 红光灯窗口① 产品图示电晕机官网静电消除器官网微信公众号主营产品：智能静电消除器、电晕处理机、静电发生器、离子风棒、高压发生器、离子风机、静电传感器、静电测试仪等...电晕机网址： 静电消除器网址： 公司地址：上海市松江区龙高路160弄1号楼本手册内容仅供参考，如有更改，恕不另行通知！颀普静电对本手册拥有最终解释权。

上海颀普静电科技有限公司E-mail:***************************。
