测绘技术中如何进行三维视觉测量三维视觉测量作为测绘技术中的一个重要分支，用于获取三维空间中目标物体的几何形状、位置和姿态信息，具有广泛的应用领域。
本文将介绍三维视觉测量的原理、方法和应用，并讨论测绘技术中如何进行三维视觉测量。
一、三维视觉测量的原理三维视觉测量基于计算机视觉和图像处理技术，通过对多幅或多个视角的图像进行分析和处理，获取目标物体的三维信息。
其原理主要包括立体视觉几何、图像匹配和三维重建等。
立体视觉几何是三维视觉测量的基础，通过分析目标物体在多个视角下的图像，确定图像之间的对应关系，从而计算出目标物体的三维坐标。
图像匹配是指在多个视角的图像中找到对应的特征点或区域，将其通过几何变换关系进行匹配，得到目标物体在不同视角下的表面点云。
三维重建是基于图像匹配的结果，通过三维坐标的计算和数据处理技术，生成目标物体的三维模型。
二、三维视觉测量的方法三维视觉测量可以采用多种方法，包括立体匹配、结构光投影、激光扫描和摄像测量等。
立体匹配是最常用的三维视觉测量方法之一，通过对多个视角的图像进行匹配，获取目标物体的三维坐标。
该方法需要相机标定、特征提取和匹配算法等步骤，具有较高的测量精度和稳定性。
结构光投影是一种通过投影特殊图案或光栅来测量物体形状和表面细节的方法。
它利用结构光和相机的关系，通过图像处理和三维重建算法，得到目标物体的三维坐标和形状信息。
该方法适用于表面光滑的物体，具有测量速度快、适用范围广的优点。
激光扫描是一种通过激光束扫描物体表面得到三维坐标的方法。
它利用激光器发射激光束，通过对物体反射的激光进行检测和计算，获取物体表面的三维坐标。
激光扫描具有高精度、全自动化和非接触式等特点，适用于复杂形状的物体测量。
摄像测量是利用相机进行三维测量的一种方法，通过对物体的图像进行处理和分析，获取物体的三维坐标和形状信息。
它可以使用单目或多目相机，根据相机标定和图像处理算法，得到目标物体的三维模型。
摄像测量适用于大范围、复杂形状的物体测量，具有成本低、操作简便的优点。
使用激光雷达进行三维测量的方法激光雷达是一种常用的测量技术，可以高效地获取三维空间中物体的形状和位置信息。
在工业、建筑、航空等领域广泛应用。
本文将介绍使用激光雷达进行三维测量的方法。
一、激光雷达原理激光雷达利用激光束在空间中进行扫描，通过测量激光束的发射和回波时间来计算目标物体的距离。
其工作原理类似于声纳，只不过利用的是激光而非声波。
激光雷达一般由激光发射器、接收器、控制电路和数据处理单元等组成。
激光发射器发射出脉冲激光束，激光束照射到目标物体上并反射回来，接收器接收返回的光信号。
通过测量发射激光和接收回波之间的时间差，可以计算出目标物体与激光雷达的距离。
二、激光雷达测量方法使用激光雷达进行三维测量主要分为两种方法：主动测量和被动测量。
1. 主动测量主动测量是指激光雷达主动发射激光束进行测量。
这种方法可以获取目标物体的具体坐标和形状信息。
主动测量需要配备高性能的激光雷达设备，一般用于工程测量、地形测绘和机器人导航等应用中。
2. 被动测量被动测量是指利用激光雷达接收环境中的外部光源反射的光信号进行测量。
这种方法通常用于室内定位与导航、三维重建和智能驾驶等领域。
被动测量不需要发射激光，因此成本较低，适用范围更广。
三、使用激光雷达进行三维测量步骤使用激光雷达进行三维测量一般包括以下几个步骤：1. 设定测量范围：根据需要测量的目标物体或区域设定测量范围。
2. 放置激光雷达：根据测量范围的大小和形状，选择合适的位置放置激光雷达设备。
确保激光雷达可以全方位扫描到目标物体。
3. 启动激光雷达：按照激光雷达的操作手册启动设备，确保设备能够正常工作。
4. 数据采集：激光雷达在工作过程中会不断扫描目标物体，采集大量数据。
这些数据可以用于后续的分析和处理。
5. 数据处理：对采集到的数据进行去噪、滤波和分割等处理，提取目标物体的边界和形状信息。
6. 建立三维模型：根据处理后的数据，可以建立目标物体的三维模型，包括几何信息和纹理信息。
激光三角测量法
激光三角测量法是一种用于测量距离的技术，它可以用来测量距离远
至数千米的距离。
激光三角测量法的基本原理是：采用发射激光脉冲的激
光发射器发出激光脉冲，可以沿着矩形对角线以及对角线夹角组成三角形，以此计算距离。
它首先需要两个位置，即发射器和接收器，他们之间的距离可以通过
测量时间来计算。
发出的激光脉冲最终会被接收器接收，记录这激光脉冲
的发射时间和收到时间，接下来就可以根据激光脉冲在空气中的传播速度
计算出两个位置之间的实际距离。
激光三角测量法避免了传统测量方法中因人为因素和环境因素造成的
误差，而且它是一种无损测量方法，可以准确测量远距离。
而且激光三角
测量法可以实现实时测量，不需要额外的设备，便于安装和操作，可以应
用于复杂的非对称环境中。
激光三维成像，是一种基于激光的三维成像技术。
它的基本原理是利用激光束对物体进行扫描，通过测量激光束在物体表面反射或散射的时间、强度和相位等信息，来重建物体的三维形状和结构。
当激光束照射到物体表面时，会发生反射或散射，这些反射或散射的光线会携带物体表面的信息，如形状、纹理和颜色等。
通过测量这些光线的时间、强度和相位等信息，可以重建物体的三维形状和结构。
在激光三维成像中，通常使用一个或多个激光束对物体进行扫描。
这些激光束可以是连续的或脉冲的，它们的波长和功率可以根据不同的应用需求进行选择。
当激光束照射到物体表面时，会产生反射或散射的光线，这些光线会被探测器接收，并转换为电信号。
通过对这些电信号进行处理和分析，可以重建物体的三维形状和结构。
在重建过程中，通常使用计算机视觉和图像处理技术，如三角测量、结构光照明和深度学习等，来提高重建的精度和效率。
激光三维成像技术具有高精度、高效率、非接触和实时性等优点，在工业制造、医疗保健、文化遗产保护、地理信息系统等领域得到了广泛的应用。

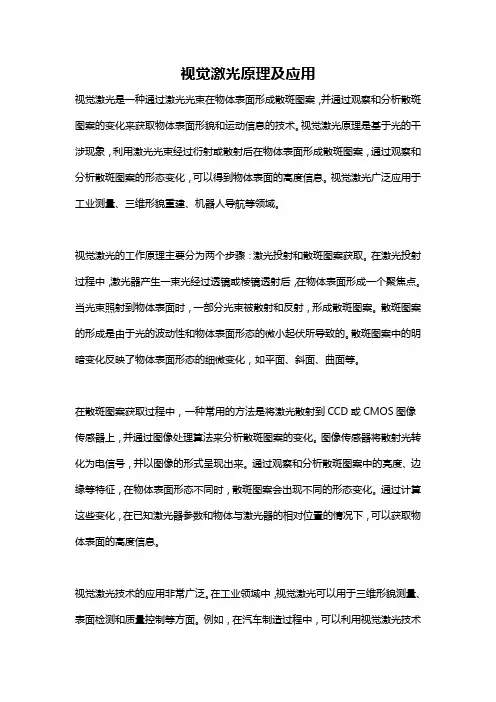

视觉激光原理及应用视觉激光是一种通过激光光束在物体表面形成散斑图案，并通过观察和分析散斑图案的变化来获取物体表面形貌和运动信息的技术。
视觉激光原理是基于光的干涉现象，利用激光光束经过衍射或散射后在物体表面形成散斑图案，通过观察和分析散斑图案的形态变化，可以得到物体表面的高度信息。
视觉激光广泛应用于工业测量、三维形貌重建、机器人导航等领域。
视觉激光的工作原理主要分为两个步骤：激光投射和散斑图案获取。
在激光投射过程中，激光器产生一束光经过透镜或棱镜透射后，在物体表面形成一个聚焦点。
当光束照射到物体表面时，一部分光束被散射和反射，形成散斑图案。
散斑图案的形成是由于光的波动性和物体表面形态的微小起伏所导致的。
散斑图案中的明暗变化反映了物体表面形态的细微变化，如平面、斜面、曲面等。
在散斑图案获取过程中，一种常用的方法是将激光散射到CCD或CMOS图像传感器上，并通过图像处理算法来分析散斑图案的变化。
图像传感器将散射光转化为电信号，并以图像的形式呈现出来。
通过观察和分析散斑图案中的亮度、边缘等特征，在物体表面形态不同时，散斑图案会出现不同的形态变化。
通过计算这些变化，在已知激光器参数和物体与激光器的相对位置的情况下，可以获取物体表面的高度信息。
视觉激光技术的应用非常广泛。
在工业领域中，视觉激光可以用于三维形貌测量、表面检测和质量控制等方面。
例如，在汽车制造过程中，可以利用视觉激光技术对汽车外壳的曲率进行检测，以保证汽车外壳的质量。
另外，视觉激光还可以用于机器人导航、三维地图构建等方面。
通过将激光传感器安装在机器人上，可以实时获取机器人周围环境的三维信息，使机器人能够感知和避障。
此外，在医学领域中，视觉激光也有着应用潜力。
例如，可以利用视觉激光技术对人体皮肤表面的皮肤组织进行检测，以实现皮肤病的早期诊断。
另外，视觉激光还可以用于眼科手术中的角膜屈光手术，通过测量患者的眼球曲率，实现精确的屈光度调整。
总之，视觉激光技术具有非常广泛的应用前景。
科技信息2009年第31期SCIENCE &TECHNOLOGY INFORMATION 近年来，随着三维激光扫描技术的不断完善与发展，该项技术在数据采集方面显示出高效、快捷、准确、方便等优点。
本文首先介绍了空间数据、空间数据采集技术及其特点。
然后介绍了三维激光扫描技术的基本原理、技术构成以及几种常用的扫描模型。
接下来全面介绍了三维激光扫描测量系统的工作原理、系统组成、一般工作流程、系统的一些特征。
1．研究意义三维激光扫描系统作为一种技术成熟，应用刚刚起步的产品，在某些具体的应用中还存在许多的问题需要研究解决。
对三维激光扫描系统集成的多个传感器部件的融合应用给扫描结果带来误差进行分析，研究激光光斑的发散性对实体边缘和角落信息识别的影响，扫描点云数据的误差传播规律，激光光源对特定的材料的物体反射不敏感或者具有强反射特性的区域使得扫描数据出现“盲区”的现象，扫描视场的局限性等。
如何应用点云数据建立实体表面模型以及评价模型的精度，三维纹理信息的粘贴匹配，评估模型的建立及方法的选择，三维激光扫描系统校正体系不完善等问题都是目前地面三维激光扫描技术应用中亟待解决的。
针对三维激光扫描技术在应用中存在的问题，客观的评价三维激光扫描系统的价值，采取有效的手段弥补应用中的缺陷不足，尽可能的为后续研究人员提供参考借鉴，为推广该技术应用提供客观正确的依据。
借助于该技术的优势实现三维数据实时廉价获取，海量数据的快速存储与快速处理，建立完整的三维空间数据模型，进行精确的地理空间数据表达，都具有重要的意义。
2．三维空间数据与数据采集技术综述2．1三维空间数据采集技术利用天文测量、全站仪、GPS 接收机等其他常规的地面测量方式和激光雷达技术逐点或逐断面地采集地表点的空间坐标及其属性。
2.1.1天文测量技术2.1.2大地测量技术：经纬仪、全站仪、水准仪2.1.3惯性测量技术：惯性测量仪器由陀螺稳定平台、加速度计和微机组成，可安装在运动体（如汽车、飞机、船舶）上，能同时测定空间某点的经纬度、高程、垂线偏差分量和重力异常等6个大地元素。

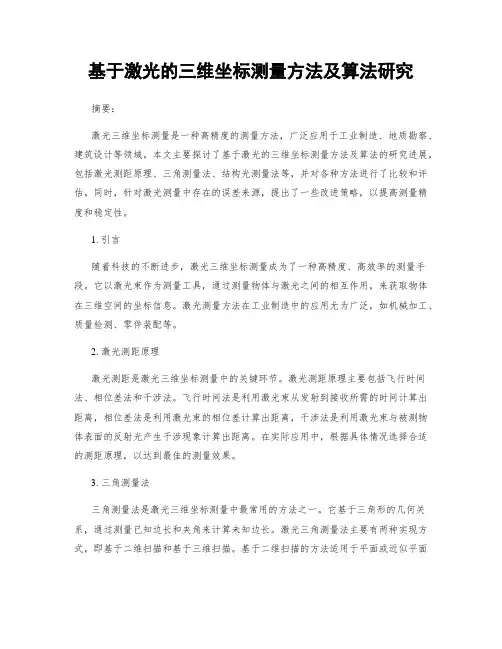

基于激光的三维坐标测量方法及算法研究摘要：激光三维坐标测量是一种高精度的测量方法，广泛应用于工业制造、地质勘察、建筑设计等领域。
本文主要探讨了基于激光的三维坐标测量方法及算法的研究进展，包括激光测距原理、三角测量法、结构光测量法等，并对各种方法进行了比较和评估。
同时，针对激光测量中存在的误差来源，提出了一些改进策略，以提高测量精度和稳定性。
1. 引言随着科技的不断进步，激光三维坐标测量成为了一种高精度、高效率的测量手段。
它以激光束作为测量工具，通过测量物体与激光之间的相互作用，来获取物体在三维空间的坐标信息。
激光测量方法在工业制造中的应用尤为广泛，如机械加工、质量检测、零件装配等。
2. 激光测距原理激光测距是激光三维坐标测量中的关键环节。
激光测距原理主要包括飞行时间法、相位差法和干涉法。
飞行时间法是利用激光束从发射到接收所需的时间计算出距离，相位差法是利用激光束的相位差计算出距离，干涉法是利用激光束与被测物体表面的反射光产生干涉现象计算出距离。
在实际应用中，根据具体情况选择合适的测距原理，以达到最佳的测量效果。
3. 三角测量法三角测量法是激光三维坐标测量中最常用的方法之一。
它基于三角形的几何关系，通过测量已知边长和夹角来计算未知边长。
激光三角测量法主要有两种实现方式，即基于二维扫描和基于三维扫描。
基于二维扫描的方法适用于平面或近似平面的测量，而基于三维扫描的方法则适用于复杂几何形状的测量。
此外，为了提高测量精度，还可以采用多边形测量法和多视图测量法等。
4. 结构光测量法结构光测量法是一种非接触式的激光测量方法，通过投射光栅或光斑到被测物体表面，根据光栅或光斑的形变来计算出物体表面的形状和位置。
常见的结构光测量方法有激光投影法和激光三角法。
激光投影法主要利用光栅图案来测量物体表面的形状和距离，而激光三角法则利用由光斑在物体表面上的投影所形成的三角形来进行测量。
5. 误差源及改进策略在激光三维坐标测量中，存在着各种误差源，如系统误差、随机误差、环境干扰等。
三维激光扫描技术原理三维激光扫描技术是一种利用激光束对目标进行高速、高精度的三维形状测量的技术。
它可以快速获取目标的三维形状信息，广泛应用于工业制造、文物保护、数字化建模等领域。
本文将介绍三维激光扫描技术的原理及其在实际应用中的特点。
三维激光扫描技术的原理主要基于激光测距原理。
激光束被发射器发射后，经过目标表面的反射，再被接收器接收。
通过测量激光束的发射和接收的时间差，再结合光速的知识，可以计算出目标表面到激光发射器的距离。
通过旋转激光扫描仪，可以获取目标表面的各个点的三维坐标，从而实现对目标的三维形状测量。
三维激光扫描技术具有高精度、高速度、非接触性等特点。
首先，由于激光束的波长很短，可以实现对目标表面的高精度测量，其测量精度可以达到亚毫米甚至亚微米级别。
其次，激光扫描仪可以实现对目标表面的快速扫描，可以在几分钟甚至几秒钟内获取目标的三维形状信息。
此外，由于激光扫描技术是一种非接触式测量技术，可以避免对目标造成损伤，特别适用于对文物、艺术品等珍贵物品的测量。
三维激光扫描技术在工业制造、文物保护、数字化建模等领域有着广泛的应用。
在工业制造领域，可以利用三维激光扫描技术对零部件进行形状测量，实现对产品质量的控制。
在文物保护领域，可以利用三维激光扫描技术对文物进行数字化建模，实现对文物的保护和研究。
在数字化建模领域，可以利用三维激光扫描技术对建筑、地形等进行三维重建，实现对环境的数字化表示。
总之，三维激光扫描技术是一种高精度、高速度、非接触的三维形状测量技术，具有广泛的应用前景。
随着激光技术的不断发展，相信三维激光扫描技术将在更多领域得到应用，并为人们的生产生活带来更多便利。
激光跟踪测距三维坐标视觉测量系统建模 3黄风山 1,233, 钱惠芬 1(1. 河北科技大学机械电子工程学院 , 河北石家庄 050054; 2. 天津大学精密测试技术与仪器国家重点实验室 , 天津 300072摘要 :提出了一种激光跟踪测距视觉坐标测量系统 , 测量时摄像机测量光笔上各光反射点的方向 , , 由测得 ( , 激光测距仪测得的距离参数的引入 , 依据冗余技术给出了被测 :在 Z 、 Y 和 X 轴方向 0. 、 0. 和0. 011mm 。
