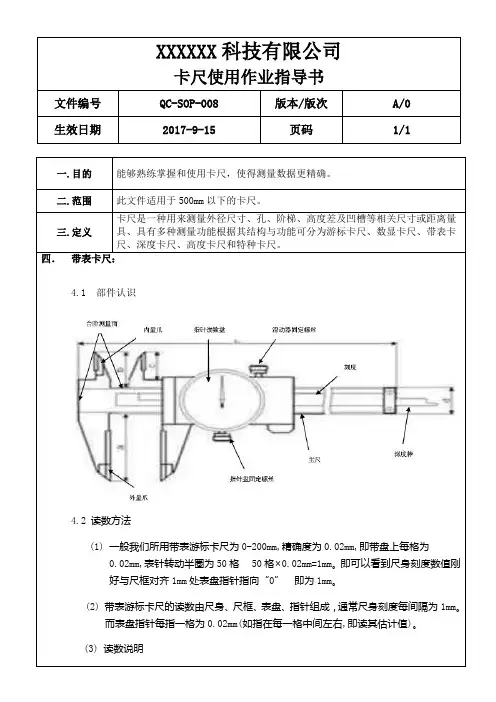

XXXXXX科技有限公司卡尺使用作业指导书文件编号QC-SOP-008 版本/版次A/0 生效日期2017-9-15 页码1/1一.目的能够熟练掌握和使用卡尺，使得测量数据更精确。
二.范围此文件适用于500mm以下的卡尺。
三.定义卡尺是一种用来测量外径尺寸、孔、阶梯、高度差及凹槽等相关尺寸或距离量具、具有多种测量功能根据其结构与功能可分为游标卡尺、数显卡尺、带表卡尺、深度卡尺、高度卡尺和特种卡尺。
四．带表卡尺：4.1部件认识4.2 读数方法(1) 一般我们所用带表游标卡尺为0-200mm,精确度为0.02mm,即带盘上每格为0.02mm,表针转动半圈为50格50格×0.02mm=1mm。
即可以看到尺身刻度数值刚好与尺框对齐1mm处表盘指针指向“0”即为1mm。
(2)带表游标卡尺的读数由尺身、尺框、表盘、指针组成，通常尺身刻度每间隔为1mm。
而表盘指针每指一格为0.02mm(如指在每一格中间左右,即读其估计值)。
(3) 读数说明a:表盘数字为“0”，尺身数字为20mm,此时读数为20mm。
b: 尺框指在尺身刻度0mm时,而表盘指针指在刚好为3,即读数为0.3mm,即为0.mm+尺身20mm=20.3mm。
C:尺框指在尺身刻度任意数值时再加上表盘指针上读数即读出数值。
如此类推读取数值。
(下图读数为20mm+0.8mm+0.06mm=20.86mm4.3 正确使用卡尺使用方法是否正确直接影响精确度使用时应遵守下列要求（1）使用前应将游标卡尺擦干净然后拉动尺框沿尺身滑动应灵活、平稳、不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化，并了解卡尺的最大量程。
（2）检查零位。
轻轻推动尺框使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”同时检查尺身与尺框是否在零刻度线对齐。
（3）测量时用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺使其接触良好。
游标卡尺的读法与用法
读法：
1. 查看游标卡尺的刻度：游标卡尺上通常有两种刻度，一种是主刻度，用于大致测量；另一种是游标刻度，用于精确测量。
2. 读取主刻度：查看游标卡尺主刻度上与被测物体一端对齐的数值，这表示了主尺上的整数部分。
3. 读取游标刻度：查看游标卡尺游标刻度上与被测物体另一端对齐的数值，这表示了游标刻度相对于主刻度的小数部分。
例如，如果主刻度上的数值是10，而游标刻度上的数值是0.5，则总长度为10 + 0.5 = 10.5。
用法：
1. 准备工作：将游标卡尺打开，使主尺与游标之间的间隙足够容纳被测物体。
2. 定位：将被测物体放置在游标卡尺的夹持端，确保被测物体与游标卡尺平行，并且紧贴主尺。
3. 读取测量值：按照上述的读法，读取游标卡尺上对应的数值。
4. 注意精度：游标卡尺通常具有较高的测量精度，但使用时需要注意对齐准确度和读数的准确性。
总之，游标卡尺是一种精确测量工具，通过读取主刻度和游标刻度上的数值来确定被测物体的尺寸。
正确的使用方法和准确的读数可以提供可靠的测量结果。
