浅谈电网建设输变电系统中的电磁环境分析摘要:本文作者着重对电网高压输变电设施的电磁环境特性、高压输变电设施与电磁辐射、高压输变电设施与工频电磁场、高压输变电设施与无线电干扰、我国输电线路与民房距离的规定、电网高压输变电设施工频电、磁场和无线电干扰的实测结果等进行了阐述。
关键词;高压输变电电磁环境无线电干扰1电网高压输变电设施的电磁环境特性高压输变电系统包括高压架空输电线路和高压变电站,其工作频率为50hz,通常称为工频,不容易产生辐射。
但对于110kv以上的输电线,由于电压很高,在导线表面会产生“电晕’现象,从而产生十分微弱的电磁波辐射,根据实际测量,500kv高压输电线的辐射强度小于53db,其单位面积的辐射功率相当于家庭中所接收到的无线电广播电磁波辐射功率强度的千分之一,对人身基本不会产生影响。
输变电设施产生的是工频电场和磁场,而非电磁辐射。
高压输变电线路和高压变电站会产生一定程度的无线电干扰。
其原因有:(1)电晕放电引起无线电干扰。
由于高压线表面的电位梯度很大,高压线不断向周围空气放电,这就是电晕放电。
放电形式是脉冲型电磁噪声,其频率为几万赫兹。
一般在电位梯度小于15kv/m 时。
电晕放电几乎不存在。
对于正常运行的良好输电线路,其对设备产生的无线电干扰是以电晕放电为主。
无线电干扰主要对电器设备产生影响,干扰频率与被干扰设备的频率越接近,干扰程度就越大。
(2)绝缘子放电产生一定程度的无线电干扰。
由于高压架空送电线路和变电站绝缘子污秽或绝缘子串中损坏个数过多,使分配到每个绝缘子上的电位差过高等原因形成绝缘子放电。
这种放电的频率可高达数百兆赫,有时其强度比电晕放电更强。
但对于正常运行的良好线路,这种放电不是主要成分。
2高压输变电设施与电磁辐射‘《电磁辐射防护规定》(gb8072-88)明确指出,电磁辐射防护限值的使用频率范围为100khz一300ghz,本身并不包括50hz的工业频率在内。
电磁辐射分为2类:一类是x、y射线等电磁辐射,又称为电离辐射;另一类是射频、微波等电磁辐射,又称为非电离辐射。
构:①要加强安保人员的整体能力,定期开展一些培训课程,并进行一定的考核;②要根据每个人的自身能力状况定制合理的规章制度,并尽可能的完成监督工作;③对于突发情况,工作人员要有一定的应急能力,对于突发情况的处理要有自己的想法,同时加强这种应急能力的培养。
3加强电力企业安全保卫工作的措施3.1提高电力企业全员对于安全保卫工作的重视加强电力企业的安保工作最重要的就是要提高所有工作人员对于这个问题的重视程度。
首先,作为一个企业的管理者应起到一个好的带头作用,应从自己做起,提高对安保工作的重视程度,这样才能够带动手下的员工,让他们提高对安保的重视度。
各级领导者也都需要加强重视度,要明白电力企业安全保卫工作是保证电力企业持续发展的重要基础。
此外,在提高重视度的同时还要做到制定一个合理的工作制度,这样才可以保证当问题出现时,可以根据分工合理的追究工作人员的责任,出错的员工必须为自己的行为负责。
只有这样才可以更合理的开展相应的工作。
在制定相关制度时,还必须考虑到我国的相关法律,在不违背法律的前提下最大可能的制定合理的制度。
在此基础之上,也要进行一些合理的宣传工作。
有效的宣传能够让工作人员树立一定的安全意识,也可以加强工作的合理展开。
3.2加强对于安全保卫防控工作制度化建设开展安全保卫工作的前提是制定一个健全的并且合理的保卫工作制度体系。
有三点需要我们注意:①企业管理者要有安全责任意识,他们要根据企业的具体情况设置合理的制度。
对不同部门进行合理的分工,让每个人都明确自己的工作安排,确保每一个环节都有人负责,每一步都有合理的依据。
②根据了解到的工作内容和每个人的实际情况建立一个合理的制度,减少危险指数,营造安全的环境。
③要建立一个整改制度,定期对企业内部可能出现的问题进行一个合理的分析,并做出一些检查,针对可能出现的问题提出解决方案。
3.3加强电力企业安全保卫部门的建设如果想要取得更好地发展前景,就要做到适应新的形势和情况,并根据新的状况进行相应制度的修改。
分析输变电设备电磁对环境影响的措施摘要:本文介绍了电磁环境影响的测试标准及实测情况,无线电干扰及测试情况,分析了输变电工程产生电磁影响的原因,提出了改善电磁环境影响的措施。
关键词:输变电设施;变电站;电磁环境前言为保证电力供应的安全可靠,越来越多的输变电工程深入城市中心区。
如何谋求电力发展与社会进步的和谐统一,缓解近年来大量输变电工程建设过程中周边居民因电磁干扰问题而过度维权引发的多次阻碍施工的社会矛盾,已成为当前改善电力建设外部环境的重要工作之一。
1 输变电的电磁环境1.1电磁环境的产生在电力系统中承担电荷(电能)传输功能的主要电力设施是变压器、互感器、开关设备、导线和绝缘子等。
输变电设施是一个个电磁源,其带电运行时就会形成输变电工程的电磁环境。
在输变电工程中,评价电磁环境影响的主要关注点是工频电场、工频磁场和无线电干扰。
电气设施的工频电场是由导体与大地之间的电位差引起的;工频磁场产生于流经导体的电流,空间磁场的大小与电流大小成正比;架空输电线路的无线电干扰主要来自电晕形成的脉冲电流。
正常情况下当电位差小于15kV/cm时,基本不发生电晕放电。
电晕放电在设备投入运行后会逐渐减弱并趋于稳定;而在事故情况下(如绝缘子闪络时),其放电频谱可高达数百MHz,其强度有时比电晕放电还强,产生的无线电干扰将更大。
1.2 电磁环境的影响在输变电工程中,电磁环境影响主要考虑对输变电设施附近的人、畜和植物产生的影响,以及无线电干扰对临近电气设备产生的影响。
对人体产生的影响主要从生物效应和健康影响2个方面进行研究。
2 电磁环境影响的测试和分析2.1电磁影响的测试标准(1)工频电场强度:执行HJ/T24~l998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》推荐的居民区工频电场4kV/m的评价标准限值。
(2)工频磁感应强度:执行HJ/T24~l998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中关于对公众全天辐射时T频磁场限值0.1mT作为磁感应强度的推荐评价标准。
输电线路电磁环境影响分析及环保措施[摘要]本文从输电工程对社会环境的影响、电磁环境的影响采取不同对环境影响的防治措施,用科学的发展观积极创造工程建设与自然环境和社会环境的和谐。
【关键词】输电线路;环境评价;影响分析输电线路工程的环境影响主要体现在输电工程对社会环境的影响、电磁环境的影响和生态环境的影响。
本文注意对电磁环境的影响进行分析,并采取保护措施。
1.工程概况1.1基本情况本工程两回电源进线均来自220kV高岐变,线路起点为高岐变110kV出线构架,终点为建平(马保)110kVGIS终端,采用架空与电缆混合方式,架空线部分双回路本期同步建设,电缆部分本次只敷设单回。
线路总长度为 6.39km;其中架空线路长度为2.60km(利用闽清~先农220kV线路同塔四回长度1.0km,工程量已在其工程中计列),为双回路同塔架设,导线截面为300mm2;电缆长度为3.79km(利用原建新~高岐土建通道0.78km),为单回路敷设,电缆截面为630 mm2。
1.2自然环境与质量现状根据本工程路径走向,进行现场详细勘察,其主要地质条件主要为:山地段沿线地质主要为松砂石,部分已出现强风化迹象。
本层土主要物理力学指标为:重度γ=17~19kN/m3,凝聚力C=28~54kPa,内摩阻角φ=16~20°,承载力特征值fak=180~250kPa。
本工程沿线的交通条件较好。
山地、丘陵植被发育较好。
噪声主要来源于各交通干道上的交通工具。
2.输电线路电磁污染分析输电线路的电磁效应主要是通过电场、磁场和电晕等3种形式起作用的。
(1)输电线路运行时,输电导线上的电压会在周围空间产生电场。
交流输电线路产生的电场虽然是交变电场,但是因为其频率极低,所以可用静电场的一般概念来认识。
它同样具有静电场的普遍特性,即电场强度的大小与导线上的电压成正比。
不同电压等级的输电线路下的地面场强。
一般在超高压输电线路下的最大地面场强为5~10kV/m,而在自然界,晴朗天气时大气中的电场强度仅为130V/m左右(在雷暴雨等恶劣天气的地面场强也会达到10kV/m)。
输变电项目环境影响评价要点解析摘要:本文介绍了输变电项目环境影响评价分类,分析了输变电项目环境影响评价重点关注的环境问题及环境影响评价的重点,为环评技术人员编制输变电项目环境影响评价报告提供参考。
关键词:输变电;环境影响评价;环境问题;0引言随着我国经济的快速发展,社会的用电负荷随之快速增长。
目前国内输变电工程的电压等级主要包括:750kV、330kV、220kV、110kV等,其中500kV以上输电线路主要为远距离输送电和特大城市周边环线网,330kV是西北地区特有的电压等级,城乡交界处主要为220kV和110kV高压输电线路。
交流输变电工程包括输电线路和变电站,工程穿越的地域跨度大,点线结合、环境影响范围广,因此输变电工程环境影响评价工作的社会关注度逐渐升高。
为规范输变电工程建设项目环境影响评价工作,原环境保护部修订了《环境影响评价技术导则输变电工程》(HJ24-2014),规定了输变电工程建设项目环境影响评价工作的内容和方法,于2015年1月1日正式实施。
本文结合输变电建设项目的特点,分析探讨输变电项目环境影响评价的要求及重点。
1输变电工程选址、选线合理性环评报告中应从环境保护角度分析输变电工程选址、选线的合理性,输变电建设项目选址选线应符合生态保护红线管控要求,避让自然保护区、饮用水水源保护区等环境敏感区。
确实因自然条件等因素限制无法避让自然保护区实验区、饮用水水源二级保护区等环境敏感区的输电线路,应在满足相关法律法规及管理要求的前提下对线路方案进行唯一性论证,并采取无害化方式通过。
户外变电工程及规划架空进出线选址选线时,应关注以居住、医疗卫生、文化教育、科研、行政办公等为主要功能的区域,采取综合措施,减少电磁和声环境影响。
同一走廊内的多回输电线路,应采取同塔多回架设、并行架设等形式,减少新开辟走廊,优化线路走廊间距,降低环境影响。
2电磁环境影响评价电磁辐射是输变电项目运营期最突出的环境影响,电磁环境影响分析与评价是输变电项目环评的主要内容。
高压变电站电磁辐射的测量和分析【摘要】测量了不同结构的110 kV、220 kV城区变电站的工频和高频辐射强度,并与相关标准做了比较,供城区变电站设计选型和电磁环境工作者参考。
1.引言近年来北京市经济迅速发展,人民生活水平迅速提高,对电力供应提出了新的要求。
为了促进城区发展并提高供电质量,供电部门将不断在繁华商业区或居民区建立高压变电站。
高压变电站在运行时将产生一定强度的电磁辐射,包括高频辐射和工频辐射。
辐射污染将有可能对人体健康及有用信号的接收产生影响。
为了明确在人口稠密区建立高压变电站是否可能对居民生活质量产生影响,且影响程度如何,北京供电局设计院与清华大学电机系协作,对几种典型类型的高压变电站内部及周边的电磁辐射进行了测量分析,得出电磁辐射的特性,了解干扰产生的位置、原因及减少措施,判断各频段下的辐射场强是否符合国家规定的安全标准,为以后城区变电站的设计、电力设备的选型提供依据,也可为改善环境状况提供参考,同时可以减轻高压变电站周边一些居民对电磁辐射的不必要的恐惧心里。
2.电磁辐射的国家安全标准和安全参考标准2.1 高频电磁辐射的国家安全标准我国《环境电磁波卫生标准》(GB9175-88)对正常自然环境的电磁场污染及防治规定了标准限值,如表1所示。
为了防止和减少电磁辐射对人体健康的危害,我国《电磁辐射防护标准》(GB8702-88)规定了环境电磁辐射对于职业照射和公众照射的限值。
同时我国规定按指定的测量方法选择晴朗天气在射频辐射设备外侧横向距离20m处测量,各频段干扰电平不应大于50 dB(此值低于GB8702-88中的值)。
2.2 工频电场辐射的安全参考标准运行中的高电压设备,特别是输电线路附近会产生工频电场,它对人体的影响主要是电击和长期的生态效应。
处于地电位的人体接触对地绝缘的物体时,可能导致疼痛的电击。
近几十年来在国际大电网会议(CIGRE)发表的大量科学证据表明,20 kV/m以下的电场对健康没有有害的影响。
110kV变电站电磁环境监测与防治近年来,为适应经济发展的需要,重庆新建了一系列大型输变电工程,这些工程在推动经济发展的同时,也带来了电磁辐射污染.其中,邻近居民区和公共设施的110kV变电站所带来的电磁环境污染尤为引人关注:由于居民缺乏相关知识,过分恐慌,竞公开阻挠变电站建设,影响了正常的生活和工业供电.但事实上,只要我们掌握相关知识,作好防治工作,110KV变电站在实际运行中的电磁辐射污染就能降到最低.本文以重庆市二郎110kV变电站为例,研究和讨论其产生的电磁辐射对环境的影响以及防治措施.一、变电站的电磁辐射电磁辐射包括(1)电离辐射:R射线、x射线等;(2)非电离辐射:无线电波、微波、红外线、可见光、紫外线等.而非电离辐射常被人们俗称为电磁辐射.其环境污染要素可分为物质流污染和能量流污染两大类.物质流污染物进入环境使大气、水的质量变坏,进入生物圈.能量污染同样会使环境质量变坏.进而影响人体健康.电磁辐射是一种重要的能量流污染.电磁辐射污染源常见的分为如下几种.高空高频电磁辐射污染源,如广播、电视、通信发射设备、雷达等;高空低频电磁辐射污染源,如高压输电线路等;地面高频电磁辐射污染源,如高频炉、微波炉、微波理疗机等以及地面低频电磁辐射污染源.如变电站等.变电站内高压设备的上层有互相交叉的带电导线,下层有各种形状高压带电的电气设备以及设备连接导线,电极形状复杂,数量很多.由电磁场理论可知电荷或者带电导体周围存在着电场:有规则地运行的电荷或者流过电流的导体周围存在着磁场.亦即电压产生电场而电流则产生磁场.高压变电站运行时.在它们周围空间就会形成一个比较复杂的高交变工频(50Hz)电磁场.这种高电场的影响之一是对周围地区产生静电感应,即变电站周围存在一定的电磁辐射场。
二、变电站电磁辐射对人体机理的影响目前.对工频电磁场的生物效应机制长期处于工频电磁场中是否会引发癌症等疾病有两种观点.一种观点认为:长期暴露在工频电磁场与癌症等疾病的发生有微弱的相关性.而以生物物理学的观点来看.高压电力输配线与癌症的关联还无法证实.另一种观点认为:工频电场和磁场所造成的生物效应.是不需要打断化学键结的.非热效应是指电磁场与有机体直接的交互作用而产生的结果.热效应(如射频射源和微波射源造成的生物效应)会杀死细胞或是以其他形式长期的伤害细胞,可能对组织造成永久的伤害.此外,对于主要由工频电场还是工频磁场造成生物效应也有不同看法。
输变电项目电磁环境影响评价工作存在的问题及对策摘要:输变电项目作为电力建设的关键内容,在如今新时期环境下,因为社会对于电力资源的需求量不断增加,因此输变电项目越来越多。
据调查,输变电项目在具体运行阶段,会有大量电磁辐射的产生,从而对周围生态环境带来巨大影响,倘若辐射问题无法得到有效解决,则会为自然环境及人体健康造成严重威胁,因此需积极找寻电磁辐射的控制方法,减少电磁对环境的影响。
基于此,本文主要分析输变电项目电磁环境影响评价,以供为相关人士提供些许参考。
关键词:输变电项目;电磁;环境影响;评价引言电网建设作为输变电项目中的关键构成部分,电网建设对国家经济发展及群众生活品质的提升,起到积极促进作用。
然而,伴随现代化科技水平的快速发展,对我国电网建设有着极为关键的价值与作用,这一观念也对输变电项目电磁环境影响评价有着深远指导效果。
在建设输变电项目时,由电网而引发的电磁辐射污染是人们无法用肉眼所看到的,但此种污染不仅会为人们的身体健康带来极大威胁,而且还会危害周围生态环境。
可见,对输变电项目电磁环境影响评价进行分析极为关键。
1、输变电项目电磁环境影响分析1.1污染城市环境据调查可知,输变电项目对城市内自然生态环境所造成的较强干扰,一般体现在如下两个方面:首先,对无线电视所造成的影响。
尽管输变电线路的工频交变磁场也会随着位置不同而改变,但与电视的其他波段相较,其波长变化会明显较长。
经研究,输电导线处在200m区域内,能够对干扰场强忽略不计。
倘若天气情况越恶劣,那么就会出现更大的电流杂音,可见,天气情况将对无线电频率质量带来一定的制约效果。
因此,只有在天气状况十分恶劣的情况下,无线电杂音才会为和输变电线路距离较近的群众带来不便;其次,对通讯线路的影响。
因为输变电极易受到静电耦合作用的直接影响,其所形成的电场,会使通讯线路周边遇到静电感应。
若是输变电线路与通信线路间的距离相对较近,并且三相导线若存在换位不对称的问题,那么就会导致通讯线路出现感应电压。
高压输变电工程的电磁辐射及环境保护探析发布时间:2021-03-12T06:29:23.421Z 来源:《防护工程》2020年31期作者:石美霞[导读] 在环境保护过程中,辐射环保问题是一个非常重要的问题。
根据现阶段环境情况而言,因为辐射对环境污染不易被发现,所以需要环境保护相关部门对辐射环境污染增加关注度,设立有效治理辐射污染的专业部门与机构发挥作用,对辐射环保问题提出合适的方法与对策。
连云港市灌南生态环境局江苏连云港 222500摘要:城市发展迅速,人们的生活和企业用电需求也同步增长。
因此,政府积极推进电网的建设,高压输变电工程变得越来越多。
高压输变电工程会产生电磁辐射,其是主要的污染源,会对环境和人体造成影响,阻碍环境保护工作。
本文基于此分析高压输变电工程的电磁辐射及环境保护。
关键词:高压输变电工程;电磁辐射;环境保护引言在环境保护过程中,辐射环保问题是一个非常重要的问题。
根据现阶段环境情况而言,因为辐射对环境污染不易被发现,所以需要环境保护相关部门对辐射环境污染增加关注度,设立有效治理辐射污染的专业部门与机构发挥作用,对辐射环保问题提出合适的方法与对策。
1电磁辐射电磁辐射就是指发射体以电磁波的形式向空间环境发射能量的一个过程,其频率越高,越容易产生电磁辐射,并生成电磁波。
磁辐射的组成包括空间共同移送的电能量与磁能量,其是电荷移动产生的。
电磁环境是指在给定场所内电磁现象总和。
电磁辐射环境的类型有两类:①在某电磁辐射设施或者设备片面范围内形成的比较强的电磁辐射;②在较大范围区域电磁场背景,由多种设备和传播途径所构成的电磁辐射环境。
极低频率电磁场被称作工频电磁场,国内工频电磁场是50Hz,美国等西方国家是60Hz,工频电磁场分电场与磁场。
高压输变电工程产生的电磁辐射是工频电磁场。
2高压输变电设施电磁辐射产生的影响2.1对广播信号及无线电产生的影响高压输变电线路通过电晕放电对广播信号与无线电信号产生负面影响。
高压输电线路电磁辐射对环境的影响及对策【摘要】随着经济的高速发展,环境问题已经引起了人们的密切关注,它严重地威胁着经济的可持续发展、和谐社会的创建、人类生存健康。
文章主要阐述了高压输电线路电磁辐射对环境的影响,针对存在的问题提出了防治措施。
【关键词】高压输电线;电磁辐射;环境随着经济的高速发展,工业化进程的加快,高压输电线路就不可避免地闯过人口密集区。
高压输电线路电磁污染问题已经引起了人们的密切关注,它严重地威胁着经济的可持续发展、和谐社会的创建、人类生存健康。
文章主要阐述了高压输电线路电磁辐射对环境的影响,并且针对存在的问题提出了防治措施。
1.高压输电线路电磁辐射对环境造成的影响1.1高压输电线路对周边无线电装置所产生的影响高压输电线路所通过的区域在一定的程度上都会受到电磁的污染。
正在运行的高压输电线路会产生电磁脉冲,会向空间辐射高频电磁波。
高频电磁波沿着高压输电线路进行传播,这样就造成高压输电线路两侧的无线电设备在工作时接收信号的波形相位和波形峰值都会受到影响,从而造成信噪比达不到无线电接收设备正常工作的要求。
高压输电线路造成的干扰主要有火花放电、电晕放电等引起。
火花放电主要会对电视频段的接收产生影响。
电晕放电主要会对电视机、收音机等家用电器造成一定的影响,但是干扰不会对人身造成伤害。
1.2高压输电线路电磁辐射对周边人和动物造成一定影响高压输电线路电磁辐射对人体造成的影响主要有非热效应、热效应、累计效应等。
在自然状态下都存在着微弱的电磁场对人体的器官及组织产生作用,但是这种状态是稳定的、有序的,一旦外界电磁场作用于人体,这种稳定、有序的状态被打破,人体就会受到损伤,这就属于非热效应;在电磁的作用下人体内的水分子就会相互摩擦,引起体内水温上升,影响到体内各器官的工作,这也就是热效应。
人体受到两种效应作用后,如果人体损伤没有恢复再次受到外界电磁辐射,损伤就会累积,长期就会造成永久性病态,甚至危及生命,这就是累积效应。

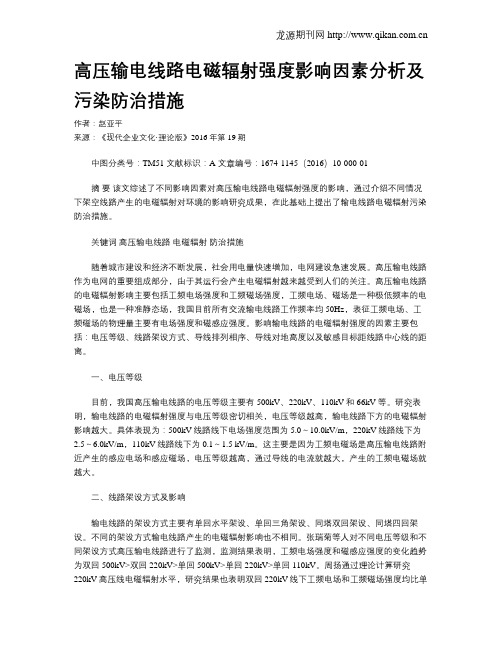

高压输电线路电磁辐射强度影响因素分析及污染防治措施作者:赵亚平来源:《现代企业文化·理论版》2016年第19期中图分类号:TM51 文献标识:A 文章编号:1674-1145(2016)10-000-01摘要该文综述了不同影响因素对高压输电线路电磁辐射强度的影响,通过介绍不同情况下架空线路产生的电磁辐射对环境的影响研究成果,在此基础上提出了输电线路电磁辐射污染防治措施。
关键词高压输电线路电磁辐射防治措施随着城市建设和经济不断发展,社会用电量快速增加,电网建设急速发展。
高压输电线路作为电网的重要组成部分,由于其运行会产生电磁辐射越来越受到人们的关注。
高压输电线路的电磁辐射影响主要包括工频电场强度和工频磁场强度,工频电场、磁场是一种极低频率的电磁场,也是一种准静态场,我国目前所有交流输电线路工作频率均50Hz,表征工频电场、工频磁场的物理量主要有电场强度和磁感应强度。
影响输电线路的电磁辐射强度的因素主要包括:电压等级、线路架设方式、导线排列相序、导线对地高度以及敏感目标距线路中心线的距离。
一、电压等级目前,我国高压输电线路的电压等级主要有500kV、220kV、110kV和66kV 等。
研究表明,输电线路的电磁辐射强度与电压等级密切相关,电压等级越高,输电线路下方的电磁辐射影响越大。
具体表现为:500kV线路线下电场强度范围为5.0~10.0kV/m,220kV线路线下为2.5~6.0kV/m,110kV线路线下为0.1~1.5 kV/m。
这主要是因为工频电磁场是高压输电线路附近产生的感应电场和感应磁场,电压等级越高,通过导线的电流就越大,产生的工频电磁场就越大。
二、线路架设方式及影响输电线路的架设方式主要有单回水平架设、单回三角架设、同塔双回架设、同塔四回架设。
不同的架设方式输电线路产生的电磁辐射影响也不相同。
张瑞菊等人对不同电压等级和不同架设方式高压输电线路进行了监测,监测结果表明,工频电场强度和磁感应强度的变化趋势为双回500kV>双回220kV>单回500kV>单回220kV>单回110kV。
高压输变电工程中的环境问题及管理分析摘要:输变电项目建设过程中,应当对环境风险进行分析,做好风险识别,输变电项目环境风险中包括物质风险和设施风险,风险种类有泄漏、火灾和爆炸三类,笔者主要针对交流输变电工程环境风险进行分析,而后提出了相对应的防范策略。
关键词:交流输变电工程;环境风险;分析;防范导言输变电工程是风险较小的项目种类,不含有有毒有害物质,它的主要环境风险体现在六氟化硫开关设备和电抗器油的应用环节,特别是110kV、220kV 变电站的运行中,其内部环境较为繁杂,此时就会增加风险因素的出现几率。
因此,一定要总结交流输变电工程环境的风险因素,而后给出切合适的解决方案。
1 目前我国输变电工程实施过程中对环境的不利影响1.1 交变电磁场对环境的影响目前我国各个行业都需要一个安全的环境进行大量电力资源的输送,因此输变电工程是为社会提供大量用电资源的必要条件,现在的很多大型输变电工程企业面对着社会市场环境的压力,对社会提供大量用电资源的同时,对我们生存的环境等来了破坏。
输变电工程各个阶段的工程任务都会出现一定的辐射,电磁辐射是输变电工程中影响最大的,造成这一现象的根本原因就是长时间地面和高压电线路出现了电压的差值,在这种情况下,将十分稳定的自然界存在的磁场进行了改变,并且在交变电流影响之下,辐射现象对环境造成了破坏。
1.2 放电现象的出现对环境的影响输变电工程最重要的就是为我国各行各业的发展提供源源不断的用电资源,但是将大量的用电资源进行传送过程中,往往会出现放电的现象,因为在很多输变电工程新建的过程中,很多输送线路刚开始进行使用,还不是完全适应高程度的电流传送工作,导致了很多输送线路都会存在着放电问题,输送电路如果一直处于放电状态,就会在该区域产生大量辐射,所以输变电工程中对放电的现象的处理和预防要做好准备工作,在输送电路使用之前要确保其安全,输变电工程中应该排除各种影响电路放电相关因素,积极防御放电现象,以最大程度上做到环境的保护。
220KV高压输电线路工频电磁场影响因素研究作者:黄茜来源:《科学与财富》2011年第12期[摘要] 当前,我国经济迅速发展,电力需求进一步增强,其中,高压输电线路穿越城镇的现象普遍存在,以此导致的纠纷呈上升趋势,高压输电线路引发的电磁环境问题已成为人们关注的重点问题。
本文就220KV高压输电线路工频电磁场的影响因素进行研究,明确其影响因素的同时,提出工频电磁场的控制措施,以兼顾电力工程建设与环境保护的共同发展。
[关键词] 220KV高压输电线路工频电磁场影响因素;控制措施220KV high-voltage transmission line frequency magnetic fieldsaffect factorsAbstract: At present, China's rapid economic development, further enhance the demand for electricity, of which high-voltage transmission lines through the towns is widespread, as a result of disputes rise, high-voltage transmission lines caused by the electromagnetic environment has become the focus of attention . In this paper, 220KV high-voltage transmission line frequency electromagnetic fields to study the impact of factors, specifically the impact of factors at the same time, proposed frequency electromagnetic field control measures, to take into account the power engineering construction and environmental protection and common development.Keywords: 220KV high-voltage transmission lines;-frequency electromagnetic fields; factors; control measures现代社会,电作为一种使用便利,清洁高效的能源,已经得到了广泛的应用,并成为人们日常生活中不可或缺的一部分。
电网输变电系统电磁环境影响探究【摘要】随着电网输变电系统的不断发展和进步,人们也越来越关注其产生的电磁环境对人体健康造成的影响。
本文简要概述了电网输变电系统的实际电磁环境特点,按照国外与国内制定的有关标准及具体测量结果,进一步深入研究了电网高压输变电系统对四周环境形成的无线电干扰、工频电场、工频磁场以及电场辐射。
【关键词】电网输变电系统;电磁环境;无线电干扰电网高压输变电系统的电磁环境特点高压变电站与高压架空输电线路这两项属于电网高压输变电系统,主要工作频率保持在50Hz,较难发生辐射现象。
但当输电线在110kV以上时,因电压过高,其导线表面会逐渐出现电晕情况,进而发生非常微小的电磁波辐射,按照实际测量情况,高压输电线若为500kV,其辐射强度会低于53dB,也就是说其产生的电磁波辐射功率强度不会对人体造成影响。
电网输变电系统并不会产生电磁辐射,而是发生工频电场与磁场[1]。
高压变电站与高压架空输电线路会逐渐形成一定水平的无线电干扰,具体原因体现在以下两个方面:①电晕放电造成无线电干扰。
因为高压线表面具有非常大的电位梯度,所以高压线持续向四周空气不断放电,形成电晕放电。
放电结构通常表现为脉冲式电磁噪声,实际频率会达到几万赫兹。
若电位梯度低于15kV/m,那么几乎不会产生电晕放电情况。
而状态良好、运行正常的输电线路,一般会以电晕放电为重心对系统造成无线电干扰。
电器设备是无线电的主要干扰对象,当干扰频率和被干扰设备频率之间的距离日益靠近,干扰水平就会越来越大。
②绝缘子放电会形成一定水平的无线电干扰[2]。
因为变电站绝缘子污秽与高压架空送电线路中有大量个数被破坏,以至于每个绝缘子所划分到的电位差过高,造成绝缘子放电。
绝缘子放电的具体频率一般可达到数百兆赫,某些时刻其强度甚至会高于电晕放电,但其不会对状态良好、运行正常的线路造成很大的影响。
电磁辐射和高压输变电系统根据有关规定表明,电磁辐射防护可利用频率的限制在100kHz至300GHz 之间,而其中并没有包含50Hz工业频率。
城市110千伏变电站环境影响因素分析作者:陆炜刘保安王奕玮来源:《城市建设理论研究》2013年第03期摘要:以市区某变电站为例,对变电站的环境影响因素从工频电磁场、无线电干扰、噪声等方面进行了分析,并以此为依据探讨市区变电站建设的可行性以及110kV变电站电气设计的方法。
供同行参考。
关键词:变电站;环境影响;工频电磁场Abstract: In a substation as an example, the effect of environmental factors on the substation is analyzed from the aspects of power frequency magnetic field, radio interference, noise, and on this basis to explore the feasibility of urban substation construction and method of electrical design of 110kV substation.Keywords: substation; environmental effects; electromagnetic field中图分类号:U223引言:随着经济社会的高速发展,城市化进程加快,城市新增用电量增速迅猛,现有的城市变电站越来越难以满足日益增长的用电需求。
由于电力传输的技术限制,城市变电站供电半径一般控制在3公里以内,又因为城市属于居住密集区,所以变电站站址的选择很难完全避开居民住宅区,变电站的环境影响问题日益为人所关注。
在加强电网建设的同时,必须充分考虑变电站周边居民对变电站建设的认可度,本文试就目前市区某110千伏变电站为例,在工程设计上采用先进设备,广泛借鉴国内外城市变电站建设的成功经验,从规划设计、设备选型、技术措施等方面着手,降低变电站对周边环境的影响。
变电站电磁辐射环境影响分析作者:郑宇李桂棉来源:《环境》2015年第13期摘要:本文通过对110kV全户外、全户内和地下布设等三种不同布设方式的变电站的电磁辐射监测数据,对变电站电磁辐射影响进行总结,这对于消除人们对高压输变电工程电磁环境的恐惧,缓和日益加剧的输变电工程环境纠纷具有重要意义,也为110kV变电站辐射环境保护工作提供一定的参考意义。
关键词:变电站电磁辐射现状监测随着我国经济的高速发展,近年来输变电工程建设迅猛。
本文通过对广东省内110kV变电站电磁辐射现状监测数据的汇总,归纳总结出变电站电磁辐射影响的相关规律,从而为110kV、220kV变电站辐射环境保护工作提供一定的参考意义。
1 广东省内不同类型110kV变电站电磁辐射现状监测数据1.1 监测方法本文变电站电磁辐射现状监测数据主要为工频电场强度和工频磁场强度,监测方法主要按照《交流输变电工程电磁环境监测方法(试行)》(HJ681-2013)、《高压交流架空送电线路、变电站工频电场和磁场测量方法》(DL/T988-2005)、《辐射环境保护管理导则电磁辐射监测仪器和方法》(HJ/T10.2-1996)等执行。
1.2 监测仪器本文变电站电磁辐射现状监测使用的测量仪器主要信息参数如表1-1所示。
1.3 监测结果1.3.1 全户外变电站110kV凤江变电站采取全户外布设方式,110kV出线采取架空出线的形式。
110kV凤江变电站电磁环境监测结果见表1-2。
1.3.2全户内变电站110kV马牙变电站采取全户内布设方式,110kV出线采取电缆出线的形式。
110kV马牙变电站电磁环境监测结果见表1-3所示。
1.3.3 全地下变电站110kV太古变电站采取全地下布设方式,110kV出线采取电缆出线的形式。
110kV太古变电站电磁环境监测结果见表1-4。
2 110kV变电站电磁环境辐射影响分析从表1-2~表1-4可知,全户外布设的变电站(凤江站)站界电场强度为2~53V/m,磁场强度为0.033~0.114μT;全户内布设的变电站(马牙站)站界电场强度为三种布设方式的变电站中,站界外电场强度监测结果由高到低分别为全户外、全户内、全地下布设,站界外磁场强度监测结果则没有明显偏差。
辐射环境 110~220kV 高压变电站电磁环境影响因素分析 赵志勇 , 宋晓东 , 朱艳秋 中图分类号 :X837文献标识码 :B 文章编号 :1004-714X (2010 04-0452-02 摘要 目的 研究不同类型高压变电站 的电磁环境影响 , 分析其电磁环境影响与主变台数等 参数的相关 性。 方法 选取不 同类型的有代表性的高压变电站进行现 状监测。 结 果 不 同类型高 压变电 站电磁 环境影 响不同 , 与
主变台数等参 数具有相关性。 结论 在变电站某些参数确定情况下 , 其电磁 环境影响与主 变台数、 电压等级 及主变
容量具有正相 关性 , 与布设方式具有一定相关性。 关键词 高压变电站 ; 电磁环境 ; 影响因素 为研究高压变电 站电磁 环境影 响与变 电站 主变台 数等 参 数的相关性 , 笔者通过选取不同类型的有代表性 的高压变电 站 进行现状监测。研究不同类型 高压变电站的电磁环 境影响 , 分 析其电磁环境影响与 主变台 数、 电压等 级、 主变 容量及 布设 方 式等参数的相关性。 1高压变电站电磁环境现状监测 1. 1选取原则 根据主变台数、 电压等级、 主变 容量及布设 方 式等参数 , 在山 东 省 境内 选 取有 代 表 性的 王 家等 5座 110~ 220kV 不同类型高压 变电 站进行 现状 监测。变 电站主 要参 数 见表 1。 表 1变电站主要参数 变电站 名称 主变台数 (台 电压等级 (kV 主变总容量 (MVA 主变、 配电装 置布设方式 运行工况 (有功总 功率 MW 王家 3220480户外敞开式 192. 19美里湖 2220360户外敞开式 107. 4秦口 2110126半户内 44. 3李家 2110126户外敞开式 40. 2兴化 2110126全户内 28. 1
1. 2现状监测 1. 2. 1监测方法 按 照 ! 500k V 超 高压送 变电 工程电 磁辐 射 环境影响评价技术规 范 ∀ (H J/T24-1998 、 ! 高压 交流 架空 送 电线路、 变电站 工频 电场和 磁场 测量方 法 ∀ (DL /T988-2005 的规定 :测量选择在高压进线处一侧 , 以围墙为起点 , 测点间 距 为 5m, 依次测至 50m 处。测量离地 1. 5m 处的工 频电场和工频 磁场 [1]。若仪表读 数是 稳定 的 , 测 量读 数为 稳 定时 的仪 表 读 数 ; 若仪表读数是波动 的 , 则测 量时每 1m i n 读一个 数 , 取连 续 5m i n 的平均值作为测量读 数。监测时 已尽量 避开建 筑物和 金 属物体 [2]。
作者单位 :山东电力工程咨询院有限公司 , 山东 济南 250013 作者简介 :赵志勇 (1973~, 男 , 汉 族 , 山东滨 州人 , 大学 本科 , 工程 师 , 研究方向 :辐射环境监测与评价。 1. 2. 2监 测 仪 器 采 用 电 磁 场 测 量 系 统 , 主 机 型 号 PMM 8053B, 探 头 型 号 E H P -50C ; 测 量 频 率 范 围 为 5H z ~ 100k H z ; 量程范 围电场 强度 为 0. 01V /m~100kV /m,磁感 应强 度为 1nT ~10mT 。仪器在检定有效期内。
1. 2. 3监测条件 见表 2。 表 2监测日期及气象条件 变电站名称 监测日期 天气状况 温度 (# 湿度 (% 王家 2007. 5. 23阴 1865美里湖 2009. 2. 11晴 1030秦口 2008. 12. 6晴 130李家 2008. 12. 3多云 740兴化 2007. 8. 10晴 3855
2高压变电站电磁环境影响因素分析 2. 1主变电压等级 、 布设 方式相 同 , 台数 、 容 量不同 的变 电站 电磁环境随距离变化趋势 (图 1~图 2
图 1
工频电场强度变化趋势 图 2工频磁感应强度变化趋势 参考文献 : [1]卫生部卫规 财发 (2004 第 474号 文件 , 卫生 部、 国 家发 改 委、 财政部 ! 大型医用设备配置与使用 管理办法 ∀ [S]. [2]冀卫规财字 (2006 第 7号文件 , 河北 省 ! 大型医 用设备 配 置与使用管理办 法 ∀ 实施细则 [S].
[3]G B /T17589-1998, X 射 线计算 机断层 摄影 装置影 像质 量 保证检测规范 [S]. [4]GBZ 165-2005, X 射线 计算 机断层 摄影 放射卫 生防 护标 准 [S].
[5]卫生部卫监发 [1998]第 18号文 件 , X 射 线计算 机体 层摄 影装置 (CT 应用质量检测与评审规范 [S].
[6]冀卫规财字 [2002]第 70号文件 , 河北省大型 医用设备 CT 机、 M R I 分等定级办法 [S].
(收稿日期 :2010-04-06 由图 1~图 2可知 , 美里 湖变电站 围墙外 工频电 场强度 为 0. 016~0. 114k V /m,工 频 磁 感应 强 度 为 (0. 065~0. 262 %10-3mT; 王 家 变 电 站 围 墙 外 工 频 电 场 强 度 为 0. 023~1. 650k V /m,工频磁感应强度为 (0. 097~2. 110 %10-3mT 。王 家变电站周围工频 电磁场 强度均 明显 高于美 里湖 变电站。 由 此可知当变电站电压等级和布 设方式相同 , 而主 变台数和容 量 不同时 , 变电站主变台数 越多 , 容量 越大 , 电 磁环 境影响 越大。 主变台数、 容量与电磁环境影响具有正相关性。 2. 2 主变台数 、 布设方 式相 同 , 电压等 级 、 容量 不同的 变电 站 电磁环境随距离变化 趋势 (图 3~图 4
图 3
工频电场强度变化趋势 图 4 工频磁感应强度变化趋势 由图 3~图 4可知 , 美里 湖变电站 围墙外 工频电 场强度 为 0. 016~0. 114k V /m,工 频 磁 感应 强 度 为 (0. 065~0. 262 %
10-3 mT; 李 家 变 电 站 围 墙 外 工 频 电 场 强 度 为 0. 012~0. 073k V /m,工频磁感应强度为 (0. 042~0. 177 %10-3mT 。美 里湖变电站周围工 频电磁 场强度 均明 显高于 李家 变电站。 由 此可知当变电站主变台数和布 设方式相同 , 而电 压等级和容 量 不同时 , 变电站电压等级 越高、 容量 越大 , 电 磁环 境影响 越大。 电压等级、 容量与电磁环境影响具有正相关性。 2. 3 主变电压 等级 、 台数及容量相同 , 布设方式 不同的变电 站 电磁环境随距离变化 趋势 (图 5~图 6
图 5
工频电场强度变化趋势 图 6 工频磁感应强度变化趋势 由图 5~图 6可知 , 兴 化 变电 站 围 墙外 工 频电 场 强度 为 0. 010~0. 022kV /m,工频 磁 感 应 强 度 为 (0. 180~1. 642 %10-3
mT; 秦 口 变 电 站 围 墙 外 工 频 电 场 强 度 为 0. 011~0. 037kV /m,工频 磁感应 强度为 (0. 067~0. 221 %10-3mT; 李 家变电站围 墙外工 频电场 强度为 0. 012~0. 073kV /m,工频磁 感应强度为 (0. 042~0. 177 %10-3mT 。 三座变 电站之 间工频 电场强度关系 :李 家 >秦 口 >兴 化 ; 工 频磁 感 应强 度关 系 :兴 化 >秦口 >李家。由此可知当变电站主变台数、 电压等 级及主 变容量相同 , 而布设方 式不同 时 , 变电站 工频 电场强 度由 强及
弱依次为户外敞开式、 半户内 及全户 内 ; 工频 磁感应 强度 由强 及弱依次为全户内、 半户内及户外 敞开式。 由图 1~图 6可知 , 不同类型 高压变 电站电 磁环境 影响具 有相似性 :在 0~50m 范围 内变电 站围墙 外电磁 环境影 响随距 离增加而 逐渐减 小 , 在距 离变 电站 围墙 50m 处 图中 曲线 较平 缓 , 说明监测数值接近环境背景值。由此可 知变电站主 要环境 影响范围为变电站围墙外 0~50m 。 110k V 变电 站围墙 外工频 电场强度为 0. 010~0. 073k V /m,工 频磁感 应强 度为 (0. 042~
1. 642 %10-3mT; 220kV 变电站围 墙外工 频电场 强度为 0. 016 ~1. 650kV /m,工频磁感应 强度 为 (0. 065~2. 110 %10-3mT 。 由此可知变电站 环境 影响 程度 为 :变 电站 围墙 外 工频 电 场强 度、 工频磁感应强度均 分别 满足 4k V /m、 0. 1mT 的国 家评 价标 准限值 [1]要求。 3 结论
通过研究 110~220kV 不 同类 型高 压 变电 站 电磁 环境 影 响与主变 台数等参数 之间 的关 系 可知 :在 变电 站 某些 参数 确 定情况下 , 主变 台数、 容量 与电 磁环 境影 响 具有 正相 关 性 ; 电 压等级、 容量与 电磁环境影 响具有正 相关性 ; 不同布 设方 式的 变电站工频 电场强度 由强及弱依 次为户外 敞开式、 半户 内、 全 户内 ; 工频磁感 应强度 由强 及弱 依次 为全 户 内、 半户 内、 户 外 敞开式。
不同类型高压变电站的电磁环境影响具有 相似性 :电磁环 境影响随距离增加而减小 , 主要 影响范 围为变 电站围 墙外 0~50m, 其影响程度 均满 足工 频电 场强 度 4k V /m、 工频 磁感 应强 度 0. 1mT 的评价标准限值要求。
参考文献 : [1]HJ /T24-1998, 500k V 超高压 送变电 工程 电磁辐 射环 境影 响评价技术规范 [S].
[2]DL /T988-2005, 高压交流架空送电线路、 变电站工频电场 和磁场测量方法 [S].
(收稿日期 :2010-03-12
