220KV变电站对周围电磁环境的影响分析
- 格式:pdf
- 大小:248.08 KB
- 文档页数:2
220kv变电站有辐射吗
220kv变电站主要是用于将高压电能转换为低压电能,并进行输电、配电工作,其主要构成部分有变压器、开关设备和绝缘子等。
由于变电站主要是进行电能转换和输配电功能,基本上没有辐射问题。
然而,变电站在运行过程中会产生电磁场辐射,这是由输电线路和设备中的电流所产生的。
这种电磁场的辐射一般是在输电线路周围才能测量到明显的辐射水平,并且随着距离的增加,辐射的强度会急剧下降。
在变电站一般的工作区域,一般不会有过高的辐射水平。
虽然一般情况下变电站的辐射水平很低,但对于正常的安全运营,变电站仍然需要采取必要的辐射防护措施,确保操作人员的安全。
这些措施包括定期检测和监测电磁场辐射水平,遵循相关安全标准和规范,以及培训员工正确的操作和防护知识。
总的来说,220kv变电站辐射水平较低,基本上不会对周围环境和人体健康产生显著的影响,但仍然需要采取一些必要的安全措施来保护运营人员的安全。
不同等级变电站电磁辐射对周围环境的影响及防治措施解析王丽娜(宿迁市固废辐射与机动车污染防治管理中心,江苏 宿迁 223800)摘要:针对变电站电磁辐射给周围环境带来的环境影响,例如,影响周围居民的身体健康、影响区域经济发展水平等,进行多角度分析,并提出变电站电磁辐射对周围环境的影响及防治措施,可以有效保护生态环境,满足广大人民群众的生活需求,希望能够给相关工作人员提供良好的参考与借鉴。
关键词:变电站;电磁辐射;环境影响变电站等级越高,其工频电场与工频磁场的监测数值越高,结合不同等级变电站电磁辐射对周围生态环境产生的影响,采取积极的防治措施特别重要。
基于此,本文重点探讨不同等级变电站电磁辐射对环境产生的影响与防治对策。
1 变电站电磁辐射给周围环境带来的危害分析变电站与高压输电线路均会产生电磁辐射,在变电站内部,电压设备数量较多,导线与电气设备相互连接,电路分布特别复杂,同时带电导线与四周的电气设备紧密连接,形成工频电场与磁场,该电场与磁场会对周围生态环境产生较大影响。
高压输电线路在运行期间,伴随电压等级的逐渐提升,相对于地面所产生的静电感应缓慢增大,进而产生较多的电磁辐射。
若变电站周围居民受到超标的辐射照射,身体健康可能会受到影响[1]。
此外,变电站辐射也是一项宝贵资源,在当前时期,人们通过利用电磁波,促进不同类型通信设备与雷达之间的信息传播,取得较好效果。
但是,从另一种角度来分析,变电站电磁辐射是一种较为常见的生态环境污染因素,超过国家标准会对周围的生态环境带来影响。
2 防治措施2.1 合理选址为了减小不同等级变电站对周围环境产生的环境影响,相关部门要科学选址,主要从以下几个层面入手:第一,针对高等级的变电站[2],尽可能选择距离市区较远的区域。
第二,如果需要在城区内部建设变电站,需要将产生电磁辐射的各项电力设备设施安装于建筑室内,利用建筑物墙体,有效减少电磁辐射对外界环境产生的不利影响。
第三,若需要在城市内部建设输电线路,可以采取地下铺设方式即电缆,避免输电线路暴露在外部环境中,减少电磁辐射。
输电线路电磁环境影响分析及环保措施[摘要]本文从输电工程对社会环境的影响、电磁环境的影响采取不同对环境影响的防治措施,用科学的发展观积极创造工程建设与自然环境和社会环境的和谐。
【关键词】输电线路;环境评价;影响分析输电线路工程的环境影响主要体现在输电工程对社会环境的影响、电磁环境的影响和生态环境的影响。
本文注意对电磁环境的影响进行分析,并采取保护措施。
1.工程概况1.1基本情况本工程两回电源进线均来自220kV高岐变,线路起点为高岐变110kV出线构架,终点为建平(马保)110kVGIS终端,采用架空与电缆混合方式,架空线部分双回路本期同步建设,电缆部分本次只敷设单回。
线路总长度为 6.39km;其中架空线路长度为2.60km(利用闽清~先农220kV线路同塔四回长度1.0km,工程量已在其工程中计列),为双回路同塔架设,导线截面为300mm2;电缆长度为3.79km(利用原建新~高岐土建通道0.78km),为单回路敷设,电缆截面为630 mm2。
1.2自然环境与质量现状根据本工程路径走向,进行现场详细勘察,其主要地质条件主要为:山地段沿线地质主要为松砂石,部分已出现强风化迹象。
本层土主要物理力学指标为:重度γ=17~19kN/m3,凝聚力C=28~54kPa,内摩阻角φ=16~20°,承载力特征值fak=180~250kPa。
本工程沿线的交通条件较好。
山地、丘陵植被发育较好。
噪声主要来源于各交通干道上的交通工具。
2.输电线路电磁污染分析输电线路的电磁效应主要是通过电场、磁场和电晕等3种形式起作用的。
(1)输电线路运行时,输电导线上的电压会在周围空间产生电场。
交流输电线路产生的电场虽然是交变电场,但是因为其频率极低,所以可用静电场的一般概念来认识。
它同样具有静电场的普遍特性,即电场强度的大小与导线上的电压成正比。
不同电压等级的输电线路下的地面场强。
一般在超高压输电线路下的最大地面场强为5~10kV/m,而在自然界,晴朗天气时大气中的电场强度仅为130V/m左右(在雷暴雨等恶劣天气的地面场强也会达到10kV/m)。
《不同等级变电站电磁辐射对周围环境的影响及防治措施》篇一一、引言随着电力工业的快速发展,变电站作为电力系统中重要的组成部分,其建设和运行对周围环境产生的影响日益受到关注。
电磁辐射作为变电站运行中的主要环境影响因素,其影响范围和程度与变电站的等级密切相关。
本文将就不同等级变电站电磁辐射对周围环境的影响进行探讨,并提出相应的防治措施。
二、不同等级变电站电磁辐射对周围环境的影响(一)特高压变电站电磁辐射影响特高压变电站作为电力系统的骨干,其电磁辐射影响范围广、强度大。
特高压输电线路和设备在运行过程中产生的工频电场、工频磁场等电磁辐射,可能对周边环境、动植物生长以及人类健康产生一定影响。
(二)高压及以下等级变电站电磁辐射影响相较于特高压变电站,高压及以下等级变电站的电磁辐射强度相对较低,但其对周边环境、动植物及人类健康的影响同样不容忽视。
尤其是在变电站周边建设有居民区、学校等敏感区域时,电磁辐射问题更加突出。
三、电磁辐射防治措施(一)技术措施1. 采用先进技术:在变电站设计和建设过程中,应采用先进的设备和工艺,减少电磁辐射的产生。
例如,采用全站绝缘设计、低磁材料等。
2. 优化设备布局:合理布置设备,减少电磁辐射的叠加效应。
同时,通过增加屏蔽措施,降低电磁辐射的泄漏。
3. 加强设备维护:定期对变电站设备进行维护和检修,确保设备正常运行,减少因设备故障产生的电磁辐射。
(二)管理措施1. 制定严格的标准:制定并执行严格的电磁辐射排放标准,确保变电站的电磁辐射在安全范围内。
2. 做好环境评估:在变电站建设和运行过程中,应进行环境影响评估,了解电磁辐射对周边环境的影响程度,为防治措施的制定提供依据。
3. 加强宣传教育:提高公众对电磁辐射的认识,引导公众正确看待变电站建设和运行中的电磁辐射问题。
4. 实施监测与监控:建立电磁辐射监测与监控系统,实时监测变电站的电磁辐射情况,确保其符合相关标准。
(三)法律与政策措施1. 完善法律法规:制定和完善关于变电站建设和运行的法律法规,明确电磁辐射的排放标准和防治措施。
浅谈220kV输变电工程的环境影响评价220kV输变电工程是指将电站发出的电能经过步跃变压、调整电流、改变电压比而经过双回输电线路送达用户的一个电力系统工程。
在进行220kV输变电工程规划和建设时,需要进行环境影响评价,以保护生态环境,减少工程对环境的负面影响。
220kV输变电工程的建设对环境影响主要表现为电磁场辐射、噪声污染、土壤和水体污染等。
首先,220kV输变电工程在运行过程中会产生电磁场辐射。
电磁场辐射对人体和动植物有一定的影响。
研究表明,长期暴露在高压输变电线附近,人体会受到一定的电磁辐射,可能引发神经系统、睡眠等方面的健康问题。
此外,电磁辐射也对某些动植物的生长和繁殖产生一定的影响。
因此,在规划和建设220kV输变电工程时,需要合理规划输电线路的布置,减少对人体和动植物的电磁辐射影响。
其次,220kV输变电工程的运行会产生噪声污染。
变电站设备的运行会产生噪音,对周围居民的生活产生一定的干扰和影响。
因此,在建设变电站时,需要采取噪声隔离、降噪等措施,减少噪声对周边环境的影响。
220kV输变电工程的建设还会对土壤和水体产生一定的污染。
变电站的建设和运行需要大量的土地资源,可能导致生态破坏和水土流失。
另外,在输电线路铺设过程中,可能会对土壤和水体进行一定程度的破坏和污染。
因此,在环境影响评价中,需要合理规划变电站的建设位置和输电线路的走向,减少对土壤和水体的破坏和污染。
为了减少220kV输变电工程对环境的影响,可以采取一些措施。
首先,合理规划和布置变电站和输电线路,减少电磁场辐射的影响范围。
其次,采用隔音材料和降噪设备,减少噪声对周边环境的影响。
再次,在土地和水资源的利用上,采取节约用地和水资源的措施,减少工程对环境的占用和破坏。
同时,在建设和运行过程中,加强环保监管和管理,确保220kV输变电工程的环保合规。
综上所述,220kV输变电工程的建设对环境会产生一定的影响。
为了减少这些影响,需要在规划、建设和运营过程中,采取相应的环境保护措施,减少电磁辐射、噪声污染、土壤和水体污染等。
等级变电站电磁辐射对周围环境的影响及防治措施作者:谢平展刘寒来源:《今日自动化》2022年第07期[摘要]随着社会的不断发展,电力更是成为了人们工作生活的根本所在,而为城市居民提供电力的关键建筑便是等级变电站。
但是在等级变电站运行时会产生严重的电磁辐射,这些电磁辐射会对辐射范围内的居民用户以及生态环境造成极其严重的危害,只有对电磁辐射进行合理控制才能够达到通过等级变电站建设推动城市发展的目的。
因此从电磁辐射概述、等级变电站电磁辐射对周围环境的影响以及等级变电站电磁辐射防治措施等方面对其进行具体的研究分析。
[关键词]等级变电站;电磁辐射;防治措施[中图分类号]TM76 [文献标志码]A [文章编号]2095–6487(2022)07–0–03Effect of Electromagnetic Radiation in Grade Substation and Control MeasuresXie Ping-zhan,Liu Han[Abstract]With the continuous development of the society, electricity has become the fundamental place of people's work and life, and the key building to provide power for urban residents is the grade substation.However, during the operation of grade substations, these electromagnetic radiation will produce serious electromagnetic radiation, which will cause extremely serious harm to residential users and ecological environment within the radiation range. Only reasonable control of electromagnetic radiation can achieve the purpose of promoting urban development through the construction of grade substations.Therefore, this paper will analyze the overview of electromagnetic radiation, the impact on the surrounding environment and the control measures of grade substation.[Keywords]grade substation; electromagnetic radiation; prevention and control measure变电站为城市运行提供着充足的电力。
《不同等级变电站电磁辐射对周围环境的影响及防治措施》篇一一、引言随着电力系统的不断发展和电网建设的推进,不同等级的变电站数量日益增多,电磁辐射问题也逐渐引起了公众的广泛关注。
电磁辐射是变电站正常运行时产生的一种电磁场,其对周围环境的影响不可忽视。
本文旨在分析不同等级变电站电磁辐射对周围环境的影响,并提出相应的防治措施。
二、不同等级变电站电磁辐射对周围环境的影响(一)对生态环境的影响变电站电磁辐射可能对生态环境产生一定影响,如影响动植物的生长和繁殖。
高强度的电磁场可能干扰生物电信号,对动植物造成不良影响。
此外,电磁辐射还可能改变土壤和水体的理化性质,对环境造成潜在威胁。
(二)对人类健康的影响变电站电磁辐射对人体健康的影响也是关注的焦点。
长期接触高强度的电磁辐射可能对人体产生不良影响,如引起头痛、失眠、记忆力减退等症状。
孕妇和儿童等敏感人群更容易受到电磁辐射的危害。
(三)对设备及建筑物的影响变电站电磁辐射可能对周围设备的正常运行产生影响,如干扰无线电通讯、影响电视信号等。
此外,高强度的电磁场还可能对周围建筑物的结构造成一定影响,如导致墙体开裂、钢筋锈蚀等问题。
三、防治措施(一)优化变电站设计及布局在变电站设计和布局阶段,应充分考虑电磁辐射的影响。
通过合理布局、优化设备选型和参数设置等措施,降低变电站电磁辐射强度。
同时,应将变电站布置在人口稀少、环境敏感度较低的地区,以减少对环境和人类健康的影响。
(二)采用先进的电磁屏蔽技术采用先进的电磁屏蔽技术是降低变电站电磁辐射的有效途径。
通过在变电站设备及周边环境设置屏蔽装置,将电磁辐射限制在一定的范围内,减少对周围环境和人类健康的影响。
(三)加强监测与评估加强变电站电磁辐射的监测与评估工作,定期对周围环境进行检测和评估,及时掌握电磁辐射的变化情况。
同时,应建立完善的应急预案和处置机制,一旦发现异常情况,及时采取措施进行处理。
(四)提高公众认知与宣传教育提高公众对变电站电磁辐射的认识和了解,加强宣传教育,使公众了解电磁辐射的基本知识、危害及防治措施。
220KV变电站对周围电磁环境的影响分析
发表时间:2019-09-02T16:32:35.307Z 来源:《防护工程》2019年11期作者:贺俏敏1 雷震2 吴榆2
[导读] 通过对某新型220kV变电站运行期间周围电磁环境中的检测因子、环境影响评价分析及现场检测、现场点位布设等方案的实施,了解其对周围环境产生的电磁污染水平,对检测结果进行分析,提出了相关的解决方案,提出了基于预防和相关防护措施为主的应变策略,供相关领域专业人员参考。
深圳市瑞达检测技术有限公司深圳龙华 518131
摘要:通过对某新型220kV变电站运行期间周围电磁环境中的检测因子、环境影响评价分析及现场检测、现场点位布设等方案的实施,了解其对周围环境产生的电磁污染水平,对检测结果进行分析,提出了相关的解决方案,提出了基于预防和相关防护措施为主的应变策略,供相关领域专业人员参考。
关键词:220KV变电站;电磁环境;影响;策略
引言
近年来,随着经济持续高速发展,城市用电量不断激增。
随之而来的新建变电站工程不断增加,而这些变电站工程往往位于城区,其对周围环境产生的电磁污染越来越引起人们的重视。
有关文献研究结果表明,变电站对周围环境产生的电磁污染主要有工频电场、工频磁场和无线电干扰,其中最主要的污染因子为工频电场和工频磁场。
1 220KV变电站对周围电磁环境影响的评价目的
通过对变电站厂界、线路工程和周围敏感目标调查,严格依据国家各项标准规范开展现场检测,就变电站对周围电磁环境造成的影响进行分析;了解变电站周边环境电磁辐射影响的基本信息,掌握电磁环境影响源的数据范围,对不符合本项目管理目标值要求的变电站,提出整改意见,将不利影响降到最低,进一步做好环境风险控制管理工作。
从电磁环境保护的角度为以后拟建变电站的选址和建设提供科学的参考依据,对建设项目可能产生的不良环境影响进行评价、预评和评估,提出并要求建设单位采取预防或者减轻不良环境影响的措施,从而使经济、社会和环境协调发展,实现可持续发展。
2 变电站工频电场、工频磁场检测点位布设实施方案
2.1变电站厂界及断面检测
a.变电站围墙外距离围墙5m处布设(各侧围墙外不得少于2个检测点位),并应在围墙外侧进出线端、主变压器正前方增加检测点位;
b.断面检测路径,以变电站围墙周围的工频电场和工频磁场检测最大值处为起点,垂直于围墙的方向上布设,检测点间距为5m,顺序测至距离围墙50m处为止(变电站围墙外距离1m至5m处加密测量)。
如因其他条件限制无法测至50m处,需进行说明,且断面检测应加密布设点位。
2.2地下电缆和架空输电线路厂界及断面检测
a.地下电缆线检测点位布设:断面检测路径是以地下电缆线路中心正上方的地面为起点,沿垂直于线路方向进行,检测点间距为1m顺序测至电缆管廊两侧边缘各外延5m处为止。
b.架空输电线路:检测断面应选择在导线档距中央弧垂最低位置的横截面方向上,以导线档距中央弧垂最低位置处为起点,检测点位应均匀分布在边导线两侧的断面方向上,对于挂线方式以杆塔对称排列的输电线路,只需在杆塔一侧的横断面上布置检测点。
检测点间距一般5m,顺序测至距离边导线对地投影外50m处为止。
在测量最大值时,两相邻检测点的距离应不大于1m。
2.3电磁环境敏感目标检测
电磁环境敏感目标包括住宅、学校、医院、办公楼、工厂等有公众居住、工作或学习的建筑物。
对于变电站,在评价范围内对邻近各侧站界的敏感目标均应进行检测;对于架空线路,在评价范围内对具有代表性的敏感目标进行检测,其中对于线路跨越的敏感目标均应进行检测。
2.4变电站工频电磁场强度检测范围
a.110kV、220kV变电站:点位测量范围至少应测至距监测对象300米处。
b.500kV变电站:点位测量范围至少应测至距监测对象500米处。
其中,检测因子如下表1所示。
表1 输变电工程主要环境检测因子汇总表
3检测结果汇总及分析
(1)本项目变电站厂界及线路工程点位总数为1016个,其中,工频电场检测值<10V/m的点位有393个,约占厂界及线路工程点位总数的38.438%;10~100V/m的点位有325个,约占厂界及线路工程点位总数的31.74%;100~500V/m的点位有209个,约占厂界及线路工程点位总数的20.41%;0.5~1kV/m的点位有69个,约占厂界及线路工程点位总数的6.74%;1~2kV/m的点位有26个,约占厂界及线路工程点位总数的2.54%;2~3kV/m的点位有2个,约占厂界及线路工程点位总数的0.20%;无点位工频电场检测值>3kV/m。
工频磁场检测值<1μT的点位有794个,约占厂界及线路工程点位总数的77.54%;1~5μT的点位有218个,约占厂界及线路工程点位总数的21.29%;5~10μT的点位有12个,约占厂界及线路工程点位总数的1.17%;无点位工频磁场检测值>10μT。
(2)本项目变电站周围敏感点位总数为487个,其中工频电场检测值<10V/m的点位有407个,约占周围敏感点位总数的83.57%;10~
100V/m的点位有59个,约占周围敏感点位总数的12.11%;100~500V/m的点位有17个,约占周围敏感点位总数的3.49%;0.5~1kV/m的点位有3个,约占周围敏感点位总数的1%;工频电场检测值1~2kV/m的点位有1个,约占周围敏感点位总数的0.21%;
4建议
从检测结果看,尽管本项目所涉及的变电站对周围环境的电磁环境水平贡献值均在国家标准限值内,但从预防为主和“可合理达到尽量低”的原则出发,应做好以下工作:
(1)部分变电站厂界边或架空输电线下方存在有搭建棚房居住和进行生产活动情况,应对此类房屋全部进行拆迁,以保证居民的安全。
(2)部分变电站厂界周围杂草丛生,地下电缆线进出端和输电线路上无明显警告牌,应在变电站围墙侧种植绿化,并设置相应警告牌;更换部分杆塔上已损毁的架空输电线路名称或警告牌。
(3)积极开展针对国家和地方有关变电站环境保护的法律、法规和科学知识的宣传,使广大群众,特别是变电站周边群众对变电站的电磁环境有正确的认识,以配合环境保护部门进行环境管理。
(4)本项目涉及的变电站均缺少站外进出线的布置图,部分变电站的站外进出线与站内的线路图不一致,部分变电站地下线路的电缆沟无明显的线路名称及走向标识,为能准确、完整地检测各变电站110kV及以上的进出线工频电磁场情况,应尽快完善及更新变电站进出线名称及站外走向标识,并与站内平面图结合起来,作为整体性资料进行归档。
(5)为更好地保证检测报告的准确性,应向检测单位及时提供变电站检测工作所需的资料,包括:变电站详细地址、设备布置、设备名称、母线电压和电流,输电线路的导线排列情况、导线高度、线路电压和电流等。
参考文献
[1]林秀钦, 梁家盛, 吴沃生. 220kV变电站电磁环境实测分析[J]. 电网技术, 2008, 32(2):85-87.

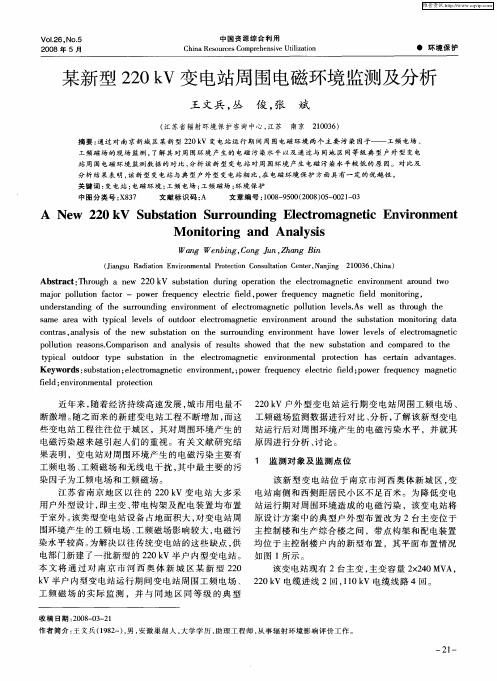

[2]王文兵, 丛俊, 张斌. 某新型220 kV变电站周围电磁环境监测及分析[J]. 中国资源综合利用, 2008, 26(5):21-23.
作者简介
贺俏敏(1986-02-22);民族:汉;性别:女,籍贯:广东省河源人,学历:本科,毕业于广州中医药大学;现有职称:化学工程师;研究方向:污染化学及电磁辐射污染对环境的影响。
