7、电流和电路单元练习题

  • 格式：doc
  • 大小：295.79 KB
  • 文档页数：2

1
L
2

L

1

S

电流和电路单元练习题 姓名 学号
一、单项选择题 （ ） 1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是 A.梳头时，空气进入头发 B.头发和梳子摩擦后，头发因带同种电荷而相互排斥 C.梳子对头发有吸引作用 D.头发和梳子摩擦后，头发因带异种电荷而相互吸引 （ ）2、 电路中能产生持续电流的条件是 A．电路中有用电器 B．电路中有电源 C．电路中有开关 D．电路中有电源，还要形成通路 （ ）3、下列四组物体中，都属于绝缘体的一组是 A.碳棒、人体、大地 B.水银、铜丝、铁块 C.陶瓷、干木、塑料 D.大地、人体、陶瓷 （ ）4、如图15-1所示的电路中，哪个电路是正确的 （ ）5、如右图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是 A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1>I3>I2 （ ）6、关于电流的方向的说法中正确的是 A．带电微粒的运动方向就是电流的方向 B．金属中自由电子移动的方向就是电流的方向 C．负电荷定向移动的方向与规定的电流方向相反 D．科学上规定正电荷运动的方向就是电流的方向 （ ）7、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是 A.将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联 B.将开关闭合，三个灯都发光，灯L1、L2、L3是并联 C.将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光 D.将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光 （ ）8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为 A.这样连接电路中没有电流 B.这样连接电路中电流太小，用电器无法工作 C.这样连接有触电危险 D.这样连接会在导线中产生很大的电流，损坏电池 （ ）9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是 A.一定是并联 B.可以是串联，也可以是并联
C.一定是串联 D.电灯与插座应该串联，彩色电视机与电冰箱应该并联
（ ）10、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是
A．电视机 B．空调 C．白炽灯 D．洗衣机
（ ）11、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是

（ ）12、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利
用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自
动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的
电路是下图中的


（ ）13 、如下图所示的四个电路图中，各开关都闭合后，只有一个灯泡发光的是

（ ）14、如图所示，当开关S闭合时，灯泡L1、L2均不亮。小华同学用一根导线去查找
电路的故障。他将导线并接在灯泡L1两端时发现灯泡L2亮，灯泡L1不亮；然后并接在灯
泡L2两端时发现两个灯泡均不亮。由此可判断出
A. 灯L1短路 B. 灯L2短路
C. 灯L1断路 D. 灯L2断路

图15-1
图15-2
2

二、填空题 15、自然界中存在_____种电荷，电荷间的相互作用规律是：同种电荷相互___________，异种电荷相互____________。 16、物体带电主要是由于电子从一个物体___________到另一个物体上，物体有了多余的___________而带负电，缺少了____________就带正电，因此，摩擦起电并不是创造了电，实质是电子____________的过程。 17、一个完整的电路是由提供电能的_______、消 耗电能的________、控制电路通断的_______ 和提供电的流动路径的__________四部分组成的。 18、如图15-3所示电路，当S1，S2都闭合时，能发光的灯泡是_____，它们是_____联，当S1，S2都断开时，能发光的灯泡是_____，它们是_____联. 19、电流是表示________________的物理量，电流用字母 表示，电流的单位是________，用符号______表示。 20、完成下列单位换算：5×104μA=____________mA；0.03A=____________ μA。 21、实验室里通常用____________来测量电路中的电流。测量时，电流表必须和被测的用电器________联在电路里，使电流从它的________接线柱流进，从________接线柱流出，并选择合适的__________，绝对不允许不经过__________而直接将它连接在电源的两极上。 21. 如右图所示，当开关S1断开时，电路处于 状态； 当开关S1、S2闭合，S3断开时，能发光的灯泡是 ； 三、作图题 22、根据左图中的电路图，把电路元件连接起来。
四、实验题
23、如图15-6所示的电流表的读数甲是 A，
乙是 A。

24、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的
电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如
图15-7甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，
并写在下面的横线上.

甲同学的问题：________________________________________；
乙同学的问题：________________________________________；
丙同学的问题：________________________________________；
25、如下图所示的电路中，L1和L2都完好，电源由两节新干电池串联而成．若闭合
开关后电路将会发生________;要想使两灯泡正常发光，只需要将导线M由B接线柱拆
下改接到________接线柱上即可，改接后两灯是_______联。

图15-3
图15-7

图15-6
甲
乙

合集下载

电流和电路测试题及答案

电流和电路测试题及答案

电流和电路测试题及答案一、选择题1. 电流的单位是：A. 牛顿B. 安培C. 伏特D. 欧姆答案：B2. 电路中形成持续电流的条件是：A. 有电源B. 电路中有导线C. 电路中有开关D. 电路必须闭合答案：D3. 以下哪个因素不会影响导体的电阻大小：A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度答案：D二、填空题1. 电流的符号是____，其方向是正电荷定向移动的方向。

答案：I2. 欧姆定律的公式是______，其中V代表电压，I代表电流，R代表电阻。

答案：V=IR3. 串联电路中，总电阻等于各部分电阻之______。

答案：和三、判断题1. 电流通过导体时，导体发热，这是电流的热效应。

（）答案：√2. 电压是形成电流的原因。

（）答案：√3. 电阻是导体本身的一种性质，与电流和电压无关。

（）答案：√四、简答题1. 什么是串联电路和并联电路？请简述它们的特点。

答案：串联电路是指电路元件首尾顺次连接，电流在电路中只有一条路径。

其特点是电流相同，电压分配。

并联电路是指电路元件两端并列连接，电流有多条路径。

其特点是电压相同，电流分配。

2. 什么是欧姆定律？它在电路分析中有什么作用？答案：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为V=IR。

它在电路分析中用于计算电路中的电压、电流或电阻，是电路设计和分析的基础。

五、计算题1. 已知一个电阻为10Ω的电阻器，通过它的电流为0.5A，求加在该电阻器两端的电压。

答案：根据欧姆定律V=IR，计算得V=0.5A×10Ω=5V。

2. 一个串联电路由两个电阻组成，分别为R1=20Ω和R2=30Ω，求总电阻。

答案：串联电路的总电阻等于各部分电阻之和，即R总=R1+R2=20Ω+30Ω=50Ω。

电流和电路测试题及答案

电流和电路测试题及答案

电流和电路测试题及答案一、单选题1. 电流的方向是如何规定的？A. 正电荷移动的方向B. 负电荷移动的方向C. 电子移动的方向D. 任意方向答案：A2. 电路中电流的基本单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特答案：B3. 下列哪个不是电路的基本组成元件？A. 电源B. 开关C. 导线D. 电阻答案：D4. 电路中电流的流动状态可以分为哪两种？A. 直流和交流B. 恒流和变流C. 正向和反向D. 连续和断续答案：A5. 电路中电压的基本单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特答案：C二、判断题1. 电路中的电流总是从正极流向负极。

（对/错）答案：对2. 电路中的电阻越大，电流越小。

（对/错）答案：对3. 电路中的开关可以控制电流的通断。

（对/错）答案：对4. 电路中的导线没有电阻。

（对/错）答案：错5. 电路中的电源可以提供电压。

（对/错）答案：对三、填空题1. 电路中电流的单位是________，电压的单位是________。

答案：安培；伏特2. 电路中电流的流动方向是从________流向________。

答案：正极；负极3. 电路中电流的大小可以用________来测量。

答案：安培计4. 电路中电压的大小可以用________来测量。

答案：伏特计5. 电路中电阻的作用是________电流。

答案：限制结束语：以上是电流和电路的测试题及答案，希望能够帮助同学们更好地理解和掌握电流和电路的基本概念和原理。

通过这些练习，可以加深对电路工作方式的理解，并为进一步学习电子学打下坚实的基础。

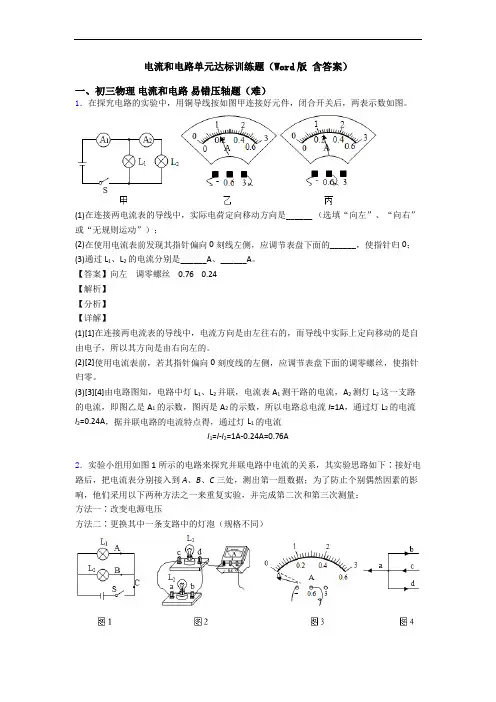

电流和电路单元达标训练题(Word版 含答案)

电流和电路单元达标训练题(Word版 含答案)

电流和电路单元达标训练题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。

(2)[2]使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。

(3)[3][4]由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流I2=0.24A，据并联电路的电流特点得，通过灯L1的电流I1=I-I2=1A-0.24A=0.76A2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

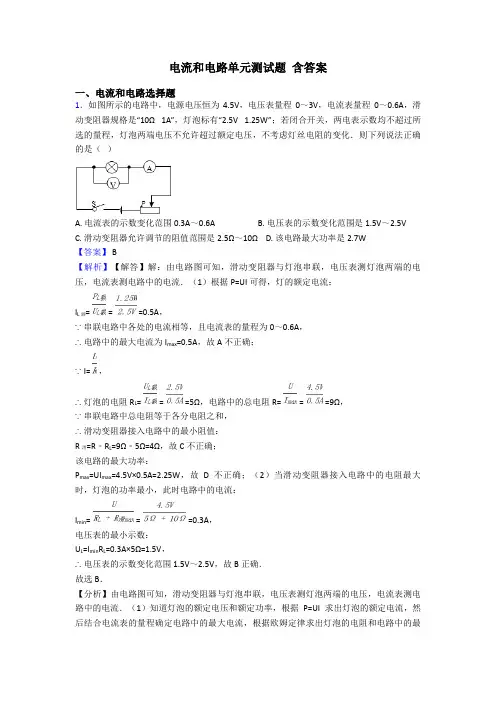

电流和电路单元测试题 含答案
