西门子变频器的选用方法

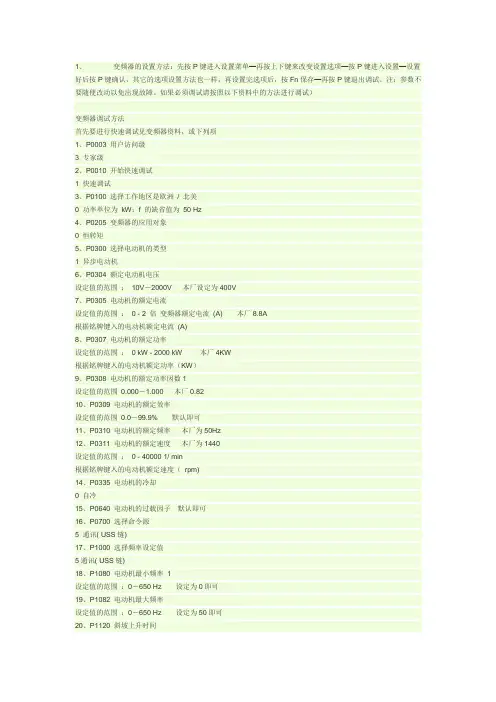

1、变频器的设置方法：先按P键进入设置菜单—再按上下键来改变设置选项—按P键进入设置—设置好后按P键确认，其它的选项设置方法也一样，再设置完选项后，按Fn保存—再按P键退出调试。

注：参数不要随便改动以免出现故障。

如果必须调试请按照以下资料中的方法进行调试）变频器调试方法首先要进行快速调试见变频器资料，或下列项1、P0003 用户访问级3 专家级2、P0010 开始快速调试1 快速调试3、P0100 选择工作地区是欧洲/ 北美0 功率单位为kW；f 的缺省值为50 Hz4、P0205 变频器的应用对象0 恒转矩5、P0300 选择电动机的类型1 异步电动机6、P0304 额定电动机电压设定值的范围：10V－2000V 本厂设定为400V7、P0305 电动机的额定电流设定值的范围：0 - 2 倍变频器额定电流(A) 本厂8.8A根据铭牌键入的电动机额定电流(A)8、P0307 电动机的额定功率设定值的范围：0 kW - 2000 kW 本厂4KW根据铭牌键入的电动机额定功率（KW）9、P0308 电动机的额定功率因数1设定值的范围0.000－1.000 本厂0.8210、P0309 电动机的额定效率设定值的范围0.0－99.9% 默认即可11、P0310 电动机的额定频率本厂为50Hz12、P0311 电动机的额定速度本厂为1440设定值的范围：0 - 40000 1/ min根据铭牌键入的电动机额定速度（rpm)14、P0335 电动机的冷却0 自冷15、P0640 电动机的过载因子默认即可16、P0700 选择命令源5 通讯( USS链)17、P1000 选择频率设定值5通讯( USS链)18、P1080 电动机最小频率1设定值的范围：0－650 Hz 设定为0即可19、P1082 电动机最大频率设定值的范围：0－650 Hz 设定为50即可20、P1120 斜坡上升时间设定值的范围：0 s - 650 s 设定为2S即可21、P1121 斜坡下降时间设定为2S即可22、P1300 控制方式0 线性V / f 控制23、P1500 转矩设定值的选择20 无主设定值24、P1910 选择电动机数据的自动检测方式0 禁止自动检测默认即可25、P1910 =0 P1910 = 1，2，3，4 默认即可P3900 结束快速调试11 结束快速调试，进行电动机计算和复位为工厂等待数秒快速提示结束后更改项：P1237＝3（动力制动的工作/停止周期）P2011=0 （摆渡车变频器地址）。

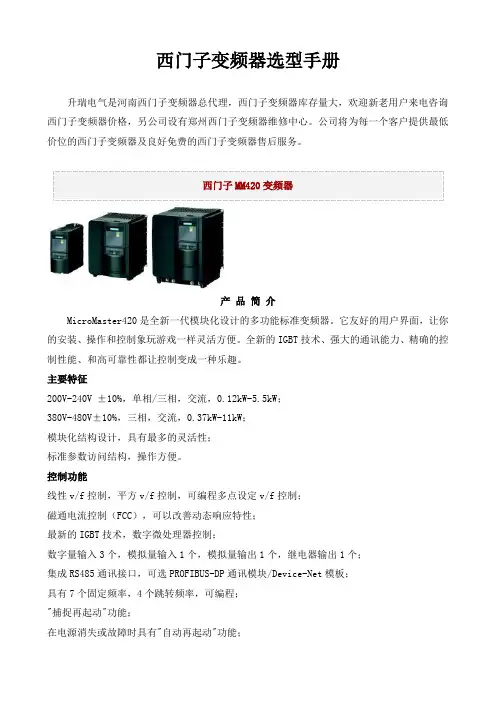

西门子变频器选型手册升瑞电气是河南西门子变频器总代理，西门子变频器库存量大，欢迎新老用户来电咨询西门子变频器价格，另公司设有郑州西门子变频器维修中心。

公司将为每一个客户提供最低价位的西门子变频器及良好免费的西门子变频器售后服务。

产品简介MicroMaster420是全新一代模块化设计的多功能标准变频器。

它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。

全新的IGBT技术、强大的通讯能力、精确的控制性能、和高可靠性都让控制变成一种乐趣。

主要特征200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；380V-480V±10%，三相，交流，0.37kW-11kW；模块化结构设计，具有最多的灵活性；标准参数访问结构，操作方便。

控制功能线性v/f控制，平方v/f控制，可编程多点设定v/f控制；磁通电流控制（FCC），可以改善动态响应特性；最新的IGBT技术，数字微处理器控制；数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；具有7个固定频率，4个跳转频率，可编程；"捕捉再起动"功能；在电源消失或故障时具有"自动再起动"功能；灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；快速电流限制（FCL），防止运行中不应有的跳闸；有直流制动和复合制动方式提高制动性能；采用BiCo技术，实现I/O端口自由连接。

保护功能过载能力为150％额定负载电流，持续时间60秒；过电压、欠电压保护；变频器过温保护；接地故障保护，短路保护；I2t电动机过热保护；采用PTC通过数字端接入的电机过热保护；采用PIN编号实现参数连锁；闭锁电机保护，防止失速保护。

产品简介MicroMaster430是全新一代标准变频器中的风机和泵类变转矩负载专家。

功率范围7.5kW至250kW。

公司概况
西门子电机（中国）有限公司
西门子电机（中国）有限公司是西门子在中国的独资企 业，位于江苏省仪征市，占地面积为 12.5 万平方米。公 司主要致力于研发和生产中小型低压三相异步电动机， 目前生产符合 IEC 标准的西门子品牌三相异步电动机、 以及按中国标准设计的贝得品牌系列三相异步电动机。
作为西门子在全球中小型低压电机产品的重要生产基地 之一，公司坚持秉承西门子 100 多年的电动机设计和生 产经验和先进技术，拥有先进的生产设备和生产工艺， 采用西门子特色的现代化管理模式，严格按照国际标准 ISO9001:2008 实施全面质量管理，竭诚为广大客户提供 优质的产品和服务！
安装结构型式
结构型式 安装型式
示意图
IM B3 FS 80 ~ 355
IM B6 FS 80 ~ 160
机座带底脚，端盖无法兰
IM B7 FS80 ~ 160
IM B8 FS 80 ~ 160
IM V5 1) FS 80 ~ 160
IM V6 2) FS 80 ~ 160
结构型式 安装型式
示意图
机座不带底脚，端盖有法兰
标称 功率 (kW)
0.75 1.1 1.5 2.2 3
4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 185 200 220 250 280 315
额定 转速 (rpm)
额定 电流 (A)
额定 转矩 (Nm)
3000rpm 2 极
220VD/380VY 50 HZ
1TL000
－
－
低压系列电动机
2 = 变频调速三相异步电动机
机座号（中心高）编号 0D = 080；0E = 090 1A = 100；1B = 112；1C = 132；1D = 160；1E = 180 2A = 200；2B = 225；2C = 250；2D = 280 3A = 315；3B = 355

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部份组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的机电，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的机电。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和动态性能。

高可靠性：采用先进的散热设计，实现了优化的温度分布和散热效果，延长了变频器的寿命。

同时，具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器的安全运行。

高灵便性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

同时，支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现了与上位机或者其他设备的方便通信。

高智能：具有自动调节功能，可根据机电参数和负载情况自动优化控制策略，提高了运行效率和稳定性。

同时，具有故障诊断功能，可显示故障代码和故障原因，便于排除故障。

二、产品型号型号前缀：SINAMICS G120控制单元型号：CUxxx功率模块型号：PMxxx功率模块选件：Fxxx例如：SINAMICS G120 CU240E-2 PN PM240-2 FSA表示一台带有CU240E-2 PN控制单元和PM240-2FSA功率模块的西门子G120变频器。

2.1 控制单元型号---控制单元型号 ---功能描述 ---------:---------CU240B-2 ---基本功能控制单元，支持标量控制（U/f）和矢量控制（SLVC），带有数字输入/输出接口和摹拟输入/输出接口 -------CU240B-2 DP ---在CU240B-2的基础上增加了PROFIBUSDP通信接口 -------CU240E-2 ---扩展功能控制单元，支持标量控制（U/f）、矢量控制（SLVC）和伺服控制（SVC），带有数字输入/输出接口、摹拟输入/输出接口和脉冲/方向输入接口 -------CU240E-2 DP ---在CU240E-2的基础上增加了PROFIBUSDP通信接口 -------CU240E-2 PN ---在CU240E-2的基础上增加了PROFINET通信接口 -------CU250S-2 ---高性能控制单元，支持标量控制（U/f）、矢量控制（SLVC）、伺服控制（SVC）和闭环矢量控制（CLVC），带有数字输入/输出接口、摹拟输入/输出接口、脉冲/方向输入接口和编码器输入接口 -------CU250S-2 DP ---在CU250S-2的基础上增加了PROFIBUSDP通信接口 -------CU250S-2 PN ---在CU250S-2的基础上增加了PROFINET通信接口 ----2.2 功率模块型号---功率模块型号 ---电压等级 ---功率范围 -----------------PM240-2 ---200 V ~ 240 V ---0.55 kW ~ 90 kW -------PM240P-2 ---380 V ~ 480 V ---0.75 kW ~ 90 kW -------PM240-2 FSA ~ FSG ---380 V ~ 480 V ---0.75 kW ~ 132 kW -------PM240-2 FSF ~ FSH ---380 V ~ 480 V ---160 kW ~ 250 kW -------PM240-2 FSA ~ FSG ---500 V ~ 690 V ---45 kW ~ 200 kW ----2.3 功率模块选件---功率模块选件 ---功能描述 ---------:---------FSC ---带有电抗器的功率模块，用于降低谐波电流和提高功率因数 -------FSD ---带有电抗器和制动单元的功率模块，用于实现快速制动和回馈能量 -------FSE ---带有电抗器和制动单元的功率模块，用于实现快速制动和消耗能量 -------FSF ---带有电抗器和制动单元的功率模块，用于实现快速制动和回馈能量或者消耗能量 ----三、产品安装3.1 安装前准备检查变频器的外观是否完好，型号是否与定货单一致，随机附件是否齐全。
