TL494常应用于电源电路当中,在本站的文章中,除了本文TL494中文资料及应用电路,还有一个电路是应用了TL494资料的,具体的电路图,请参考本站文章:200W的ATX电源线路图,本文已经提供了比较丰富的TL494中文资料了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。
ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。
2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。
具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。
3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。
ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。
各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。
对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。
2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。
电源中还输出一个特殊的“POWER GOOD”信号。
电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。
经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

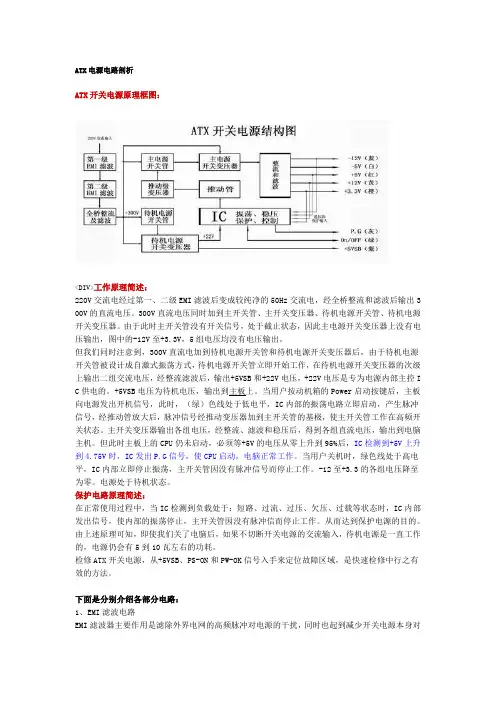

ATX电源电路剖析ATX开关电源原理框图：<DIV>工作原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出3 00V的直流电压。
300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。
由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，图中的-12V至+3.3V，5组电压均没有电压输出。
但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专为电源内部主控I C供电的。
+5VSB电压为待机电压，输出到主板上。
当用户按动机箱的Power启动按键后，主板向电源发出开机信号，此时，（绿）色线处于低电平，IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。
主开关变压器输出各组电压，经整流、滤波和稳压后，得到各组直流电压，输出到电脑主机。
但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。
当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。
-12至+3.3的各组电压降至为零。
电源处于待机状态。
保护电路原理简述：在正常使用过程中，当IC检测到负载处于：短路、过流、过压、欠压、过载等状态时，IC内部发出信号，使内部的振荡停止，主开关管因没有脉冲信而停止工作。
从而达到保护电源的目的。
由上述原理可知，即使我们关了电脑后，如果不切断开关电源的交流输入，待机电源是一直工作的，电源仍会有5到10瓦左右的功耗。
LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。
本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。
一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。
一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
其外观图和部结构实物图见图1和图2所示。
ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。
为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
ATX 电源是在AT 电源的基础上发展来的，ATX 电源与AT 电源不同的地方是多了一个+3．3V 电源和+5V SB 电源。
不同品牌 ATX 电源的±5V 、±12V 电源的电路结构基本上相同，但+3．3V 电源的电路结构却差别较大。
笔者现列举几种+3．3V 电源的电路供爱好者参考。
一、图1是《电子报》去年第48期“普及型ATX 电源控制电路的工作原理”介绍的普及型ATX 电源的+3.3V 电源电路图。
+3.3V 电源由脉冲输出变压器Tl 的5V绕组经线圈L5、L6降压，由共阴极的肖特基整流块D23整流，再经Ll 、C28滤波后得到。
L5、L6的电压降与通过其中的电流有关，电流小时压降小，输出电压高，空载时的电压可达9．5V 左右。
电流大时电压降大，输出电压低。
为保证在最大负载时+3．3V 电源输出电压不低于+3．3V ，线圈L5和L6的电感量应妥善设计。
在本例中，L5和L6采用外直径12mm 、内径6mm 、厚4mm 的磁心，用φ0．93mm 的漆包线穿绕8T ，在负载电流为10A 时，未经稳压的输出电压为+3．5V 。
如果要求负载电流更大，可适当减少线圈的匝数．世纪之星ST-ATX320电源将两个线圈的匝数减少为7T ，+3．3V电源可输出更大的电流。
低于最大负载电流及空载时，电源的输出电压会超过+3.3V 。
为使+3．3V 电源输出电压稳定，设置了由TL43l 及Q5等组成的稳压电路。
此时电源的空载输出电压近似等于Vrefx(1+R26／R29)。
Vref 为TL431管子内部的基准电压值，为2．44V-2．55V ，一般取2．5V ，则输出电压约等于2．5×(1+4．7／13)=3．4V 。
若某种原因使输出电压上升，经R26和R29分压以后，送到控制极R 的电位也跟着上升，TL431阴极K 的电位下降，经R17使Q5的基极电位下降，Q5通过的电流增大，也就是流经L5和L6的电流增加．其上的电压降增大，于是+3．3V 电源的输出电压回落，从而保持了输出电压的稳定。
ATX电源控制电路作者：无名转贴自：不祥点击数：1426 文章录入：fjwATX电源控制电路一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。
+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。
其次是将ATX开关电源人为唤醒，用一根导线把ATX 插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。
上述操作亦可作为选购ATX开关电源脱机通电验证的方法。
二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照下图：1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。
TL494中文资料及应用电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。
误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。
tl494⾼频逆变器电路图（第1页）
图⽚集简介：tl494⾼频逆变器电路图 (第1页)，该页⾯将为您提供关于
tl494⾼频逆变器电路图的图⽚集,涵盖的图⽚有逆变器电路图介绍
(tl494/555作逆变器/纯正弦波逆变器电路) 模拟技术正⽂下图为利⽤tl494组成的400w⼤功率稳压逆变器电路. 求助关于...
逆变器电路图介绍(tl494/555作逆变器/纯正弦波逆变器电路)
模拟技术正⽂下图为利⽤tl494组成的400w⼤功率稳压逆变器电路.
求助关于12到220v 100w以下的逆变器制作
逆变器电路21本⽂图⽚内容是:tl494⾼频逆变器电路图
tl494组成的逆变器(7.2v 转450v ac)电路图
tl494设计的逆变器电路。
tl494开关电源维修和原理TL494充电器原理与维修电动自行车充电器多采用开关电源，型号虽多，但电路结构大同小异，主要区别在于所选的脉宽调制（PWM）芯片不同如（UC3845、UC3842、SG3524、TL494）。
现以佳腾牌充电器为例，介绍其原理和故障检修方法。
一、电路原理根据实物测绘的佳腾牌充电器电路原理如图1所示。
整机可分为PWM产生和推动电路、功率开关变换电路、充电状态指示电路和交流输入电路四个部分。
图11.PWM产生和推动电路PWM产生电路由IC1TL494和外围元件构成。
TL494是PWM开关电源集成电路。
引脚功能和内部框图如图2所示。
IC1的第5、6脚外接的C10、R19是定时元件，决定锯齿波振荡器的振荡频率，F=1.1/RC，按图中数值为50KHz。
第14脚是+5V基准电压输出端，除芯片内部使用外，还直接或分压后供第2、4、13脚和IC2使用。
第13脚为输出方式控制端，该脚接低电平时为单端输出方式，图中接第14脚+5V高电平，为双端输出方式。
第4脚为死区电压控制端，该脚电压决定死区时间。
电位升高，死区时间延长，输出脉宽变窄，当电压大于锯齿波电压时，输出脉宽将变得很窄，甚至停振。
凡输出端采用全桥或半桥式的开关电路，都要正确设置死区时间，以免两个开关管同时导通，发生电源短路的危险。
图中该脚电位由基准电压经R24和R20分压取得，实测电压为0.46V。
第1 、2脚和第16、15脚是IC1内部的两个电压比较器的正、反相输入端，分别用作充电电压取样和充电电流取样。
+44V充电电压经R28、R27和R26分压反馈至第1脚。
C15是软启动电容。
第2脚电位由基准电压经R23和R3分压取得，实测为3.2V。
第1脚电压越高，输出脉宽越窄，充电电压越低；反之脉宽增宽，充电电压升高。
从而实现+44V充电电压的目的。
Ra是充电电压调试电阻，Ra和R26并联值越小，充电电压越高。
R29是脚充电电流取样电阻，由该电阻上取得的电压变化，经R13送入IC1的第15脚。
LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。
本文以市面上最常见的LWT2005型开关电源供给器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供给器，也借此起到一个抛砖引玉的作用。
一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。
一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
其外观图和部构造实物图见图1和图2所示。
ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V〔25A〕、—5V〔0.5A〕、+12V(10A)、—12V〔1A〕、+3.3V〔14A〕、+5VSB〔0.8A〕。
为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出整机电路图，如图3所示。
1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。
如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。
C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。
用TL494制作的ATXC开关电源控制电路图本开头电源控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。
４９４是双排１６脚集成电路，工作电压７～４０Ｖ。
它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路。
图1ＡＴＸ电源的控制电路见图１。
控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。
４９４是双排１６脚集成电路，工作电压７～４０Ｖ。
它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。
{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。
本例为此种工作方式，故将{13}脚与{14}脚相连接。
比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。
比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。
４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。
其中ａ是死区时间比较器。
因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。
两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。
因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。
为防止这样的事情发生，４９４设置了死区时间比较器ａ。
从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。
Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。
死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。
４９４内部还有３个二输入端与门（用１、２、３表示）、两个二输入端与非门、反相器、Ｔ触发器等电路。
与门是这样一种电路，只有所有的输入端都是高电平，输出端才能输出高电平；若有一个输入端为低电平，则输出端输出低电平。
反相器的作用是把输入信号隔离放大后反相输出。
与非门则相当于一个与门和一个反相器的组合。
Ｔ触发器的作用是：每输入一个脉冲，输出端的电平就变化一次。
如输出端Ｑ为低电平，输入一个脉冲后，Ｑ变为高电平，再输入一个脉冲，Ｑ又回到低电平。
比较器、与门、反相器、Ｔ触发器以及锯齿波振荡器及{8}脚、{11}脚输出的波形见图２。
３３９是四比较器集成电路。
按管脚的顺序把内部四个比较器设为Ａ、Ｂ、Ｃ、Ｄ比较器。
４９４和３３９再配合其他电路，共同完成ＡＴＸ电源的稳压，产生ＰＷ－ＯＫ信号及各种保护功能。
图2一、产生ＰＷ－ＯＫ信号ＰＣ主机要求各路电源稳定之后才工作，以保护各元器件不致因电压不稳而损坏，故设置了ＰＷ－ＯＫ信号（约＋５Ｖ），主机在获得此信号后才开始工作。
接通电源时，要求ＰＷ－ＯＫ信号比±５Ｖ、±１２Ｖ、＋３．３Ｖ电源延迟数百毫秒才产生，关机时ＰＷ－ＯＫ信号应比直流电源先消失数百毫秒，以便主机先停止工作，硬盘的磁头回复到着陆区，以保护硬盘。
ＡＴＸ电源接通市电后，辅助电源立即工作。
一方面输出＋５ＶＳＢ电源，同时向４９４的{12}脚提供十几伏到二十多伏的直流电源。
４９４从{14}脚输出＋５Ｖ基准电源，锯齿波振荡器也开始起振工作。
若主机未开机，ＰＳ－ＯＮ信号为高电平，经Ｒ３７使３３９的Ｂ比较器{6}脚亦为高电平，因电阻Ｒ３７小于Ｒ４４，{6}脚电平高于{7}脚电平，Ｂ比较器输出端{1}脚输出低电平，经Ｄ３６的钳位作用，Ａ比较器的反相端{4}脚亦为低电平，其电平低于同相端{5}脚的电平，输出端{2}脚呈高电平，经Ｒ４１使４９４的{4}脚为高电平，故４９４内部的死区时间比较器ａ输出低电平，与门１也因此输出低电平并进而使与门２和与门３输出低电平，封锁了振荡器的输出，{8}脚、{11}脚无脉冲输出，ＡＴＸ电源无±５Ｖ、±１２Ｖ、＋３．３Ｖ电源输出，主机处于待机状态。
因＋５Ｖ、＋１２Ｖ电源输出为零，经电阻Ｒ１５、Ｒ１６使４９４的{1}脚电平亦为零，４９４的ｃ比较器的输出端{3}脚输出亦为零，经Ｒ４８使３３９的{9}脚亦为零电平，故３３９的Ｃ比较器的输出端{14}脚为零电平。
另外，３３９的{1}脚低电平信号因Ｄ３４的钳位作用，也使{14}脚为低电平，经Ｒ５０和Ｒ６３使{11}脚亦为低电平。
因此Ｄ比较器的输出端{13}脚为低电平，也就是ＰＷ－ＯＫ信号为低电平，主机不会工作。
开启主机时，通过人工或遥控操作闭合了与ＰＳ－ＯＮ相关的开关，ＰＳ－ＯＮ呈低电平，经Ｒ３７使３３９的反相端{6}脚为低电平，Ｂ比较器{1}脚输出高电平，Ｄ３５、Ｄ３６反偏截止，Ａ比较器的输出电平则由{5}脚与{4}脚的电平决定。
正常工作时，{5}脚电平低于{4}脚电平，{2}脚输出低电平，经Ｒ４１送到４９４的{4}脚，使{4}脚的电平变为低电平，锯齿波振荡信号可以从死区时间比较器ａ输出脉冲信号，另一方面，振荡信号送到了ＰＷＭ比较器ｂ的同相输入端，ＰＷＭ比较器输出的脉冲信号的宽度，则是由４９４的{1}脚的电平（也就是负载的大小）与{16}脚的电平来决定。
ＰＷＭ比较器输出的脉冲信号，最后经缓冲放大器放大后，从{8}、{11}脚输出脉冲信号，ＡＴＸ电源向主机输出±５Ｖ、±１２Ｖ、＋３．３Ｖ电源。
此过程因Ｃ３５的充电有数百毫秒的延时，但对主机开机并无影响。
４９４的{1}脚从＋５Ｖ、＋１２Ｖ经取样电阻Ｒ１５、Ｒ１６得到电压，其电平略高于{2}脚电平，{3}脚输出高电平，经Ｒ４８使３３９的{9}脚得到高电平，其电平高于{8}脚电平，因而{14}脚输出高电平，此电平经Ｒ５０与基准＋５Ｖ电源经Ｒ６４共同对Ｃ３９充电，经数百毫秒后，{11}脚电平升到高于{10}脚电平时，Ｄ比较器{13}脚输出高电平，此电平经Ｒ４９反馈至{11}脚，维持{11}脚处于高电平状态，故{13}脚输出稳定的高电平ＰＷ－ＯＫ信号，主机检测到此信号后即开始正常工作。
关机时，主机内开关使ＰＳ－ＯＮ呈高电平，此时３３９的{6}脚电平高于{7}脚，{1}脚输出低电平，因二极管Ｄ３４的钳位作用，{14}脚呈低电平，Ｃ３９对Ｃ比较器及Ｂ比较器放电，很快{11}脚呈低电平，{13}脚输出低电平，即ＰＷ－ＯＫ信号呈低电平。
在３３９的{1}脚为低电平时，经Ｄ３６使{4}臆脚为低电平，{2}脚输出高电平，经Ｒ４１传送到４９４的{4}脚，但因Ｃ３５电位不能突变，经数百毫秒的放电后方使４９４的{4}脚转为高电平，从而封锁正负脉冲的输出，主机进入待机状态。
上述的过程中，关机时Ｃ３９和Ｃ３５都要放电，但因放电时间常数不同，Ｃ３９放电较快，故ＰＷ－ＯＫ信号先于各电源变成低电平，满足了主机关机的需要。
此外，关机时因各路输出电源的电解电容放电需要时间，也使ＰＷ－ＯＫ信号先于各电源回到低电平。
二、稳压４９４的{2}脚经Ｒ４７与基准电压＋５Ｖ相连，维持较好的稳定电压，而{1}脚则与取样电阻Ｒ１５、Ｒ１６与＋５Ｖ、＋１２Ｖ相连接，正常的情况下，{1}脚电平与{2}脚电平相等或略高。
当输出电压升高时（无论＋５Ｖ或＋１２Ｖ），{1}脚电平高于{2}脚电平，ｃ比较器输出误差电压与锯齿波振荡脉冲在ＰＷＭ比较器ｂ进行比较使输出脉冲宽度变窄，输出电压回落到标准值，反之则促使振荡脉冲宽度增加，输出电压回升。
由于４９４内的放大器增益很高，故稳压精度很好。
从稳压的原理，我们可以得到ＡＴＸ电源输出电压偏高或偏低的维修方法。
如果输出电压偏低，可在４９４的{1}脚对地并联电阻，或是把Ｒ４７的电阻增大。
要是电源的输出偏高，则可在{2}脚对地并联电阻，也可以用增大Ｒ３３或取下Ｒ６９、Ｒ３５来降低输出电压。
三、过流保护过流保护的原理是基于负载愈大，Ｑ３、Ｑ４集电极的脉冲电压也愈高，也即是Ｒ１３（１．５ｋΩ）上的电压也愈高，从这里采样经Ｄ１４整流和Ｃ３６滤波，再经Ｒ５４、Ｒ５５并联电阻与Ｒ５１、Ｒ５６、Ｒ５８等组成的分压电路送到４９４的{16}脚。
随着负载的加重，{16}脚的电平也随之上升，当超过{15}脚的电平时，误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使负载电流减小。
另外，从Ｒ５６、Ｒ５８并联电阻获得的分压再经Ｒ５２送到３３９的{5}脚，当{5}脚的电平超过{4}脚时，{2}脚即输出高电平送到４９４的{4}脚，４９４停止输出脉冲信号，终止±５Ｖ、±１２Ｖ、＋３．３Ｖ电源的输出，达到过流及短路保护的目的。
需要说明的是：４９４的{16}脚电平的高低只能改变输出脉冲的宽度，但不影响４９４的{4}脚电平状态，而３３９的{5}脚电平一旦超过{4}脚的电平，３３９的{2}脚就送出高电平去封锁４４９的脉冲输出，终止±５Ｖ、±１２Ｖ、＋３．３Ｖ电源的输出，同时{2}脚的高电平经Ｒ５９和二极管Ｄ３９反馈到{5}脚，维持{5}脚处于高电平状态，此时若过载或短路状态消失，４９４的{4}脚仍维持高电平，±５Ｖ与±１２Ｖ、＋３．３Ｖ电源仍不能输出，只有切断交流市电的输入，再重新接通交流电，方可再次开机。
四、过压保护过电压保护由Ｒ１７和稳压管Ｚ０２并联电路从＋５Ｖ采样，经Ｄ３７送到３３９的{5}脚。
若＋５Ｖ电源由于某种原因升高，３３９的{5}脚电平也会随之升高，当超过{4}脚电平时，{2}脚即送出高电平去４９４的{4}脚，封锁±５Ｖ、±１２Ｖ、＋３．３Ｖ电源的输出，达到过电压保护的目的。
正常工作时，Ｒ１７上的压降不大，Ｚ０２截止送到{5}脚的电压较低，若＋５Ｖ电源的电压上升，使Ｒ１７上的压降超过Ｚ０２的稳压值，Ｚ０２导通，＋５Ｖ电源上升后的电压值全部加到３３９的{5}脚上，促使其快速封锁４９４脉冲的输出，以保护电源。
五、欠压保护欠压保护从－５Ｖ的Ｄ３２及－１２Ｖ处的Ｒ１４取样，经Ｒ３４和Ｄ３７送到３３９的{5}脚。
若因某种原因使输出电压过低时，－１２Ｖ及－５Ｖ电压的负值也会随之减小，也就是电压值上升，经Ｒ３４及Ｄ３７送往３３９的{5}脚使电平上升，３３９的{2}脚送出高电平到４９４的{4}脚，从而封锁４４９脉冲的输出，实现欠压保护。
