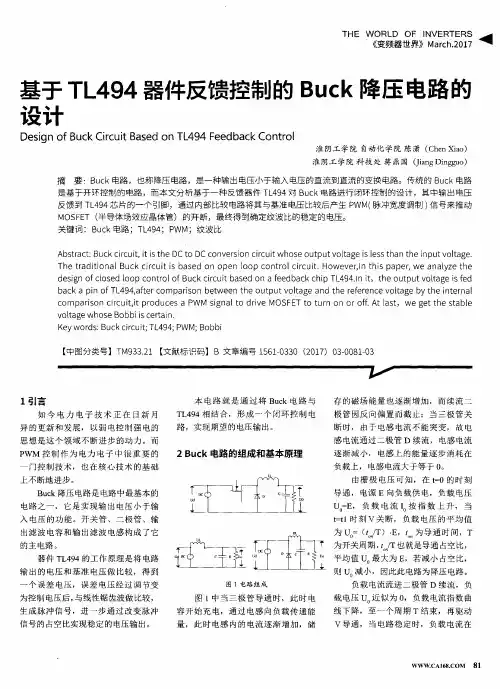

TL494开关电源设计--BUCK电路

开关电源设计摘要随着电力电子技术的发展和新型功率元器件的不断出现，开关电源技术得到了飞速的发展，在计算机、通讯、电力、家用电器、航空航天等领域得到广泛应用，取得了显。

开关电源是利用现代电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制和场效应管构成。

开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。

开关电源比普通的线性电源效率高，开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。

目前世界各国都有广泛的应用，特别是对大容量高频开关电源的研究和开发已成为当今电力电子学的主要研究领域，并派生了很多新的研究方向。

本文详细分析了高性能、大功率直流开关电源的工作原理，并提出了主电路和控制电路的详细设计方案。

在此基础上，完成了整个系统的硬件电路设计和软件程序的编制，并对电源装置的硬件和软件进行了调试和修改。

在分析原理的基础上，本文从三相桥式不控整流、全桥变换器、高频变压器、滤波电路等环节对该系统的主电路进行了阐述，同时探讨了该电源系统实现大功率的解决方案，即采用多个电源模块并联运行。

在电压调节环节上，详细分析了基于TL494电源管理芯片。

本文研制的直流开关电源具有输出电压可调、输出电流大、纹波小等特点。

关键词:开关电源，TL494,高频变压器，PWM控制Switching power supply designAbstractWith the development of power electronic technology and new type power components appear continuously, switching power supply technology obtained the rapid development, the computer, communications, power, household appliances, aerospace and other fields are widely used, and achieved significant results. Switching power supply with high efficiency, small volume, light weight and other significant characteristics.Switching power supply is the use of modern electronic technology, the control switch transistor turn-on and turn-off time ratio, to maintain the stability of the output voltage of a power supply, switching power supply is usually consists of pulse width modulation and a field effect tube. Switch power supply and linear power supply, the two's cost as the output power increases, but the two growth rate of different. Switching power supply than ordinary linear power supply efficiency is high, the power switch in the development and application in saving energy, saving resource and protect environment has important significance. At present, all the countries in the world have a wide range of applications, particularly for large capacity high frequency switching power supply research and development have become the main research field of power electronics, and derive a lot of new research direction.This paper presents a detailed analysis of a high performance, high power DC power supply and working principle, and has proposed the main circuit and control circuit of the detailed design scheme. On this basis, the system hardware circuit design and software program, and the power supply device hardware and software debugging and modification. Based on the analysis of the principle, this article from the three-phase bridge uncontrolled rectifier, a full bridge converter, a high frequency transformer, filter circuit of the main circuit of the system are described, and discussed the power supply system of high power solutions, the use of multiple power supply modules operating in parallel. In the voltage regulating link, a detailed analysis of the power management chip based on TL494. This paper designed DC switching power supply with adjustable output voltage, output current, ripple is small wait for a characteristic.Keywords: Switching Power Supply, TL494, High-frequency Transformer, PWM control目录开关电源设计 (I)摘要 (I)第1章绪论 (3)第一章开关电源基础技术 (4)1.1 开关电源概述 (4)1.1.1 开关电源的概念及工作原理 (4)1.1.2 开关电源的特点 (5)1.2 开关电源的分类 (5)1.3 开关电源典型结构............................................................... 错误!未定义书签。

开关电源TL494控制芯片的电路设计及调试(开关电源课程设计)
开关电源TL494控制芯片是一种常用的控制芯片，它能够实现开关电源的电压和电流稳定控制，是开关电源的核心控制部件。

下面是TL494控制芯片的电路设计及调试步骤：
1. 电路设计
根据开关电源的需要，设计电源的输入电压、输出电压和输出电流等参数，并选择合适的开关管、电感和电容等元件。

2. 搭建电路原型
根据电路设计图，搭建电路原型，注意元件的布局和连接方式，保证电路的稳定性和可靠性。

3. 编写程序并调试
将TL494控制芯片与MSP430单片机相连接，并编写程序。

在调试过程中，可以先将电源的输出电压和电流设定为目标值，然后逐步调整控制芯片的参数，如占空比、频率等，观察输出是否稳定和符合要求。

如果出现问题，可以通过示波器等工具进行检测和分析，找出问题所在并进行调整。

4. 完善电路和程序
在调试完成后，可以对电路和程序进行完善，如加入保护电路、优化控制算法等，以提高电源的性能和稳定性。

需要注意的是，在设计和调试过程中，应注意安全问题，如避免高压触电、防止电路短路等，以确保人身安全和电路的正常运行。

TL494控制BUCK型开关电源电路摘要1、引言电源的优劣直接影响到各类电子设备的性能。

因此设计出性能良好的电源意义重大。

广义的讲，能够提供电能的设备称为电源。

我们这里所指的电源是把身边现有的电源转化成我们电子设备所需要的某种类型电源的一种电子装置。

开关电源是直流稳压电源的一种，自问世以来，以其轻小高效越来越受到人们的青睐，在直流电源的大多场合已取代了传统的线性开关电源，并且正不断发展，其市场广阔。

2、DC/Dc变换器主电路及其控制方式开关电源功率调整管都工作在开关状态下，而线性稳压电源的功率管工作在线性放大状态下，这是开关电源与线性稳压电源的显著区别，也是开关电源这个名字由来的原因。

目前开关电源中目前常用的半导体开关管有GTR、MOSFET、IGBT等，通过控制信号控制其导通与关断，实现将一种直流电转换成另外一种大小的直流电，配上电感电容滤波器件能输出稳定。

DC/DC变换器是开关电源中最主要的功率变换环节。

DC/DC变换器有输入输出无隔离（即“直通”）型和输人输出隔离型两种类型。

“直通”型DC/oC变换器典型的电路有Buck（降压）型、Boost（升压）型、Buck一Boost（升降压）式和Cuk型等几种类型;输人与输出隔离型的DC/DC变换器典型的电路有单端正激式、单端反激式、推挽式、半桥式和全桥式等几种类型。

但无论哪种类型的DC/DC变换器的开关电源，其基本原理都是开关管工作于开关状态下，通过改变开关管导通与关断的时间关系来改变输出电压的。

开关电源要实现输出稳定少不了相应的控制电路，其电路有三种：（l）由分立元件构成;（2）通过软件编程由单片机系统来实现;（3）由专用的集成控制器来实现。

其中专用集成控制器实现方式以其使用方便、无需编程、所需元件数量少等优点，是开关电源常用的一种控制方式。

TL494就是其中常见的一种专用集成控制器。

3、TL494介绍TL494由德州仪器公司设计并推出，推出后立刻得到市场的广泛接受，尤其是在PC机的ATx半桥电源上。

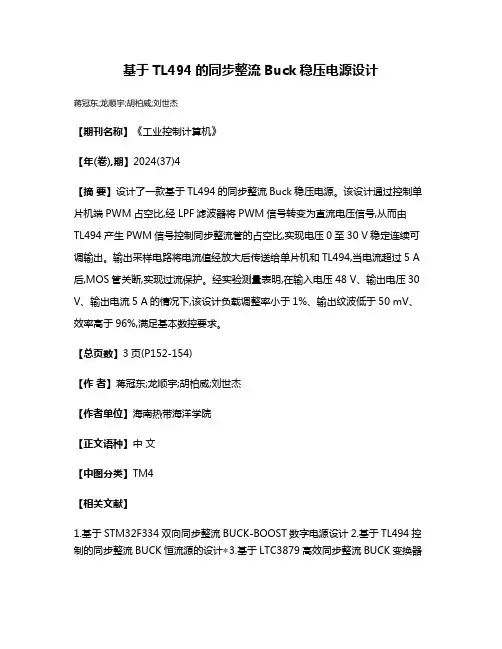

基于TL494的同步整流Buck稳压电源设计
蒋冠东;龙顺宇;胡柏威;刘世杰
【期刊名称】《工业控制计算机》
【年(卷),期】2024(37)4
【摘要】设计了一款基于TL494的同步整流Buck稳压电源。

该设计通过控制单片机端PWM占空比,经LPF滤波器将PWM信号转变为直流电压信号,从而由TL494产生PWM信号控制同步整流管的占空比,实现电压0至30 V稳定连续可调输出。

输出采样电路将电流值经放大后传送给单片机和TL494,当电流超过5 A 后,MOS管关断,实现过流保护。

经实验测量表明,在输入电压48 V、输出电压30 V、输出电流5 A的情况下,该设计负载调整率小于1%、输出纹波低于50 mV、效率高于96%,满足基本数控要求。

【总页数】3页(P152-154)
【作者】蒋冠东;龙顺宇;胡柏威;刘世杰
【作者单位】海南热带海洋学院
【正文语种】中文
【中图分类】TM4
【相关文献】
1.基于STM32F334双向同步整流BUCK-BOOST数字电源设计
2.基于TL494控制的同步整流BUCK恒流源的设计∗
3.基于LTC3879高效同步整流BUCK变换器
的设计4.基于同步整流Buck变换器的高精度数控电源设计5.基于单片机的同步整流Buck稳压开关电源设计
因版权原因，仅展示原文概要，查看原文内容请购买。

基于TL494的DC-DC开关电源设计摘要随着电子技术的高速发展,电子系统的应用领域越来越广泛,电子设备的种类也越来越多,电子设备与人们的工作、生活的关系日益密切。

近年来 ,随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论发展 ,新一代的电源开始逐步取代传统的电源电路。

该电路具有体积小，控制方便灵活，输出特性好、纹波小、负载调整率高等特点。

开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。

开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激和单端反激等形式。

本论文采用双端驱动集成电路——TL494输的PWM脉冲控制器设计小汽车中的音响供电电源，利用MOSFET管作为开关管，可以提高电源变压器的工作效率，有利于抑制脉冲干扰，同时还可以减小电源变压器的体积。

关键词：IGBT，PWM，推挽电路，半桥电路，单端正激BASED ON THE DC-DC TL494 SWITCHING POWER SUPPLYABSTRACTWith the rapid development of electronic technology, electronic systems, more and more extensive applications, the types of electronic equipment, more and more electronic equipment and people work and live closer and closer. In recent years, with the power electronic devices (such as IGBT, MOSFET), PWM switching power supply technology and development of the theory, a new generation of power began to gradually replace the traditional power supply circuits. The circuit is small, flexible to control the output characteristics of a good, ripple, load adjustment rate and so on.Switching power supply in the power adjustment control work in the off state, with low power consumption, high efficiency, wide voltage range, low temperature rise, and other outstanding advantages of small size, the communication equipment, CNC equipment, Instrumentation, video audio, home appliances so widely used in electronic circuits. High frequency converter switching power supply so many forms of commonly used with push-pull converter, full bridge, half bridge, single-ended forward and the form of single-ended flyback. In this thesis, two-side driver IC - TL494 PWM pulse output of the controller design car audio power supply in use as a switch MOSFET, can improve the efficiency of the power transformer, is conducive to impulse noise suppression, but also can reduce the size of the power transformer.KEY WORDS: IGBT，MOSFET，Push-pull circuit，Half bridge circuit, Single-ended forward目录前言 (1)第1章开关电源基础技术 (6)1.1 开关电源概述 (6)1.1.1 开关电源的工作原理 (6)1.1.2 开关电源的组成 (7)1.1.3 开关电源的特点 (7)1.2 电源电路组成 (8)1.3开关电源典型结构 (5)1.3.1串联开关电源结构 (5)1.3.2并联开关电源结构 (5)1.4 电力场效应晶体管MOSFET (11)1.5 开关电源的技术指标 (8)第2章开关变换电路 (10)2.1 推挽开关变换电路 (10)2.1.1 推挽开关变换基本电路 (14)2.1.2 自激推挽式变换器 (15)2.2 半桥变换电路 (18)2.3 正激变换电路 (19)2.4 DC/DC升压模块设计 (20)第3章双端驱动集成电路TL494 (19)3.1 TL494简介 (19)3.2 TL494的工作原理 (20)3.3 TL494内部电路 (240)3.4 TL494构成的PWM控制器电路 (22)第4章 TL494 在汽车音响供电电源中的应用 (28)4.1 汽车音响电源简述 (28)4.2 汽车音响供电电源的组成 (30)4.2.1 TL494的辅助电路设计 (30)4.2.2 主电路的设计 (32)结论 (29)谢辞 (30)参考文献 (35)附录 (36)外文资料翻译 (37)前言电源是实现电能变换和功率传递的主要设备、在信息时代，农业、能源、交通运输、信息、国防教育等领域的迅猛发展，对电源产业提出了更多、更高的要求，如：节能、节电、节材、缩体、减重、环保、可靠、安全等。

基于TL494的双向Buck-Boost BDC高效开关电源设计黄仲平;徐航;沈烨【摘要】该文双向DC-DC变换器(BDC)的设计由PWM控制、驱动、功率变换及测控4大部分组成.PWM控制以TL494为控制核心,闭环调节电路占空比;PWM驱动由IR2111构成,驱动同步整流电路的开关管;功率变换采用同步整流电路为功率变换拓扑,实现DC-DC双向高效功率变换;测控电路以MSP430单片机为控制器,结合电流、电压采样电路,控制电路输出参数并显示.系统具有过流、过压保护功能,并能通过MSP430单片机实现高精度的程控.测试结果表明,采用同步整流电路能较好完成DC-DC功率双向变换,双向功率变换效率均达到95％以上,同时还具有很强的抗扰动能力.【期刊名称】《实验科学与技术》【年(卷),期】2017(015)001【总页数】5页(P12-16)【关键词】双向DC-DC变换器;TL494;IR2111;MSP430单片机【作者】黄仲平;徐航;沈烨【作者单位】四川大学电气信息学院,四川成都610065;四川大学电气信息学院,四川成都610065;四川大学电气信息学院,四川成都610065【正文语种】中文【中图分类】TN702开关电源一般由脉冲宽度调制(pulse width modulation， PWM)控制IC和MOSFET构成，具有效率高、体积小、质量轻以及功耗小等特点，尤其是电源效率一般都超过了80，比传统的线性电源提高近一倍[1-3]。

随着自动化产业的发展，开关电源技术也得到了不断地提高，应用领域也逐渐扩大[4]。

不仅包括仪器仪表、测控系统以及计算机内部各供电系统，也适应各种消费类电子产品。

开关电源逐步取代了传统的线性电源成为主流的电源产品，并且不断地向集成化、智能化、模块化发展[5]。

在一个直流供电系统中，并不局限于单一的“充电”或者“放电”模式，往往需要能量的双向流动。

如电动汽车中的燃料电池，给汽车运动系统提供电能的同时从压缩机处吸收能量，只有吸收的能量大于等于提供的能量汽车才能正常运行[6-7]；太阳能电池阵也是如此，航天器外围的太阳能板是一个双向DC-DC变换器，即可以为航天器时刻提供工作电压，也需要不断吸收太阳能[8]；不停电(UPS)系统中的放电单元和充电单元也可以理解为双向boost-buck电源[9]。

TL494降压开关电源的设计一、设计任务及要求：1、掌握TL494主要性能参数、端子功能、工作原理及典型应用2、掌握DC—DC降压型开关电源原理，掌握电路布线及焊接。

主要技术指标：设计要求：1直流输入：0—30v，电压变化范围为+15%～-20%；2输出电压：5v—30v连续可调，最大输出电流1.5A二、DC—DC变换器buck线路（降压电路）的原理图如图1所示，降压线路的基本特征为：输出电压低于输入电压，输出电流为连续的，输入电流是脉动的。

图1S为开关管，D为续流二极管，当给S一个高电平使得开关管导通，输入电源对电感，电容充电，同时向负载供电。

当给S一个低电平时使得开关管关断，负载电流经二极管续流。

改变开关管的占空比即能改变输出的平均电压。

三、TL494中文资料及应用电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

四、电路设计输出为5V的电源电路：电路分析：50u/50v是滤波电容对输入电源滤波，47欧的电阻主要是当8和11引脚输出高电平时不足以驱动大功率三极管，通过47欧电阻来上拉高电平，将高电平拉高驱动三极管，当三极管导通以后就铅位到三极管基极和发射极的管压降。

8和11引脚处的150欧电阻是限流电阻。

2和3引脚处连接成PI 调节器，提高精度，增加电路的稳定性。

基于TL494的开关稳压电源设计张双冀苗苗李怡潜李竹（山西师范大学物理与信息工程学院，山西临汾041004）[摘要]在分析传统BUCK 电路特点的基础上,提出了一种基于TL494的开关稳压电源设计方案。

为了缓解开关电源效率与纹波二者之间的矛盾,该设计方案采用了两个改善措施:开关管代替续流二极管;多个滤波电容并联代替单个滤波电容。

通过测试,当电源效率大于85%时,纹波系数可降低到1.6%。

另外本设计还具有过流保护功能和负载识别功能。

[关键词]开关电源;PWM 波;BUCK 电路;稳压中图分类号:TN86文献标识码:A文章编号:1008-6609(2019)01-0009-041引言对开关电源的研究是当今电源设计中最为活跃的课题之一，由于开关电源具有效率高、稳压范围宽、体积小、重量轻、输出精度高等优点，因此被广泛用于电子计算机、通讯、家电等各个行业。

然而开关电源的效率和纹波存在矛盾，即在开关频率一定时，提高了电源效率，同时纹波也增大，使电源稳定性能降低，反之若降低纹波，又会导致电源效率下降。

为了缓解效率和纹波二者之间的矛盾，同时电源效率和纹波电压都控制在比较理想的范围内，本设计方案主要采用了两个改进措施：用开关管代替续流二极管和用多个滤波电容并联代替单个滤波电容。

本设计方案以16V 到5V 的直流电源降压转换为例进行说明。

2理论分析在DC-DC 非隔离式开关电源拓扑结构中，根据工作开关T 、电感L 、二极管D 、电容C 的连接方式不同，可以分为BUCK 拓扑结构、BOOST 拓扑结构、BUCK-BOOST 拓扑结构，其中BUCK 拓扑结构能完成输出电压低于输入电压的降压功能。

BUCK 拓扑结构电路原理图如图1所示。

PWM 波作用于开关管T 的控制极，使得输入电压值为U I 的直流电压源为后续电路间歇提供能量；电感L 起储能作用，是开关稳压电路的标志元器件；电容C 起滤波作用，将开关高频谐波滤除；续流二极管D 在开关管断开时，为负载R L 提供了通路；反馈采样电路中的采样电阻R 1和R 2，为主控电路提供负反馈信号，使其产生稳定占空比的PWM 波。
