最新ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解整理

ATX电源电路图解说明2009年05月20日星期三 21:28一、滤波电路1、电磁干扰电脑电源是把工频交流整流为直流，再通过开关变为高频交流，其后再整流为稳定直流的一种电源，这样就有工频电源的整流波形畸变产生的噪声与开关波形会产生大量的噪声，噪声在输入端泄漏出去就表现为辐射噪声和传导噪声，在输出端泄漏出去就表现为纹波。

辐射噪声频率高于30MHZ，会传播到空间中；传导噪声频率在30MHZ以下，主要干扰音频设备，通过电源线传播到电网中。

外部噪声会进入到电网中的其它电子设备中影响电子设备的运行，而供给负载的电源产生的噪声也会泄漏到电源外部，因此，电脑电源必须有阻止这些噪声进出的功能。

在电脑电源的输入端，需要有由电容和电感构成的滤波器，用于抑制交流电产生的EMI。

在电源的输出端，工频电源的整流波形畸变引起的噪声，以及开关工作波形产生的噪声呈现为纹波，因此在输出端也需要接入滤波器，用于抑制直流电产生的EMI。

2、输入端第一道EMI滤波电路第一道EMI滤波电容是由X电容（白盒子）、线圈型电感和两个Y电容构成的，用来抑制输入端的高频干扰，以及PWM自身产生的高频干扰对电网的污染。

3、第二道EMI滤波电路为保证输入到整流电路中的电流的纯净，还需要进行第二道滤波。

此滤波电路是由X电容、Y电容和变压器型电感组成。

4、高压滤波电路高压整流滤波电路把220V的交流市电转换为300V的高压直流电压，一路输到开关电路，一路输到辅助电源电路。

高压滤波电容的容量对输出端的稳定性有很大影响，纹波输出的控制也是基于滤波电容的容量。

纹波是与输出端呈现的输入频率及开关变换频率同步的分量，一般为输出电压的0.5%以内。

5、低压滤波电路当高频噪声泄漏到负载侧时，可能使电脑配件产生故障，同时，高频噪声也会向空间辐射。

低压端采用的直流线路EMI滤波器。

直流线路EMI滤波器比较复杂。

电源的直流有5V、12V和3.3V电压，对于每路电压，都需要进行滤波。

12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

一、概述ATX开关电源的要紧功能是向计算器系统提供所需的。

一样计算器电源所采纳的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再通太高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX的功率一样为250W～300W，通太高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为避免负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载爱惜电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制操纵电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与爱惜操纵电路。

参如实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源不管是不是开启，其辅助电源就会一直工作，直接为开关电源操纵电路提供工作电压。

如图4所示，交流电AC220V通过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，避免交流电突变刹时对电路造成不良阻碍。

TH1为负温度系数热敏电阻，起过流爱惜和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，避免交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平稳电阻，在电路中对C5和C6起平均分派电压作用，且在关机后，与地形成回路，快速泄放C5、C6上贮存的电荷，从而幸免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个专门大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18贮存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V （0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

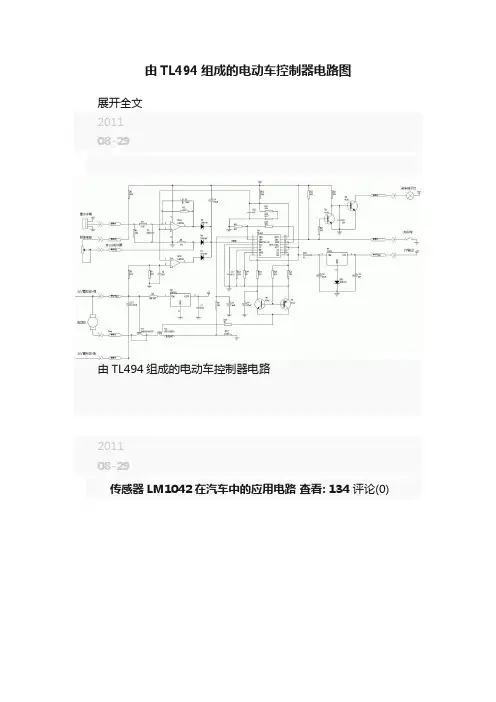

由TL494组成的电动车控制器电路图展开全文201108-29由TL494组成的电动车控制器电路201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

电源取自12V蓄电池。

利用油压开关S1来选择探头。

在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。

发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。

即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。

HL为油压报警灯。

VD2可防止电源的极性接反。

RP1用来调整探头的工作电流，使I=200mA。

RP2用以校准每次测量的持续时间。

闭合S2时，COSC被短路，选择单次测量模式。

断开S2时选择重复测量模式。

如需改变A4的电压增益，可沿图中的虚线接入电阻R7。

数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。

201108-29传感器LM1042在汽车中的应用电路查看: 134 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

电源取自12V蓄电池。

利用油压开关S1来选择探头。

在汽车点火时S1闭合，通过风将第8脚拉成低电平，选择探头1测量油箱中的液位。

发动机开始工作后S1就断开，U 经过VD1把第8脚拉成高电平，改由辅助探头2测量液位。

即使发动机失速，C5使第8脚仍保持高电平，能禁止探头1测量。

HL为油压报警灯。

VD2可防止电源的极性接反。

RP1用来调整探头的工作电流，使I=200mA。

RP2用以校准每次测量的持续时间。

闭合S2时，COSC被短路，选择单次测量模式。

断开S2时选择重复测量模式。

如需改变A4的电压增益，可沿图中的虚线接入电阻R7。

数字电压表接在Uo2端与Uo1之间，利用R5、C6可滤除仪表输入端的高频干扰。

201108-29传感器LM1042在汽车中的应用电路查看: 124 评论(0)传感器LM1042在汽车中的应用电路LM1042在汽车中的应用电路如图所示。

ATX开关电源原理图、维修讲解一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V （14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有超载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻，起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器，滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻，在电路中对C5和C6起平均分配电压作用，且在关机后，与地形成回路，快速泄放C5、C6上储存的电荷，从而避免电击。

2、高压尖峰吸收电路如图5所示，D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后，T3将产生一个很大的反极性尖峰电压，其峰值幅度超过Q03的C极电压很多倍，此尖峰电压的功率经D18储存于C01中，然后在电阻R004上消耗掉，从而降低了Q03的C极尖峰电压，使Q03免遭损坏。

TL494⼯作原理图解TL494⼯作原理图解（引脚功能_内部结构_参数及开关电源电路）⼀、TL494介绍TL494是⼀种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，⼴泛应⽤于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征：1．具有两个完整的脉宽调制控制电路，是PWM芯⽚。

2．两个误差放⼤器。

⼀个⽤于反馈控制，⼀个可以定义为过流保护等保护控制。

3．带5VDC基准电源。

4．死区时间可以调节。

5．输出级电流500mA。

6．输出控制可以⽤于推挽、半桥或单端控制。

7．具备⽋压封锁功能?主要特征具体分析：1．振荡器：提供开关电源必须的振荡控制信号，频率由外部RT、CT决定。

这两个元件接在对应端与地之间。

取值范围：RT：5-100k，CT：0.001-0.1uF。

形成的信号为锯齿波。

最⼤频率可以达到500kHz。

2．死区时间⽐较器：这⼀部分⽤于通过0-4VDC电压来调整占空⽐。

当4脚预加电压抬⾼时，与振荡锯齿波⽐较的结果，将使得D触发器CK端保持⾼电平的时间加宽。

该电平同时经过反相，使输出晶体管基极为低，锁死输出。

4脚电位越⾼，死区时间越宽，占空⽐越⼩。

由于预加了0.12VDC，所以，限制了死区时间最⼩不能⼩于4%，即单管⼯作时最⼤占空⽐96%，推挽输出时最⼤占空⽐为48%。

3．PWM⽐较器及其调节过程：由两个误差放⼤器输出及3脚（PWM ⽐较输⼊）控制。

当3端电压加到3.5VDC时，基本可以使占空⽐达到0，作⽤和4脚类似。

但此脚真正的作⽤是外接RC⽹络，⽤做误差放⼤器的相位补偿。

常规情况下，在误差放⼤器输出抬⾼时，增加死区时间，缩⼩占空⽐；反之，占空⽐增加。

作⽤过程和4脚的死区控制相同，从⽽实现反馈的PWM调节。

0.7VDC的电压垫⾼了锯齿波，使得PWM调节后的死区时间相对变窄。

如果把3脚⽐做4脚，则PWM⽐较器的作⽤波形和图4-9类似。

ATX电源的保护电路电源作为电脑的心脏，其品质不可小视,而电路中的保护功能尤其重要。

一个不安全的电源不但不能保证电脑的稳定工作，出起事故来更有“株连九族”之特效，小编就遇到过电源冒烟，让主板、显卡、SCSI卡、网卡一同陪葬的惨事∶－(。

ATX电源的电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

为了达到相应的安全要求，在A TX电源中设置了大量的保护电路，一旦电源中有元器件出现故障或输出电压异常或负载过重时，能够进入保护状态，防止故障范围扩大对主机造成更大的损失。

但是，当保护电路自身有了问题，则无疑会加深故障的复杂性。

了解了ATX电源中的保护电路，对消除采购时的盲目性，帮助在使用中及时处理A TX电源出现的故障，更好地维护电脑，无疑有着积极的作用.保险丝是电子电路中最基本的保护元件，在ATX电源中，保险丝接在输入电路的前端，一般安装在电路板上的插座内，以方便替换。

它的作用就是在输入电流超过了保险丝的额定电流时，保险丝及时熔断，切断交流电源，防止故障进一步扩大。

电路中出现过电流的原因不同，导致保险丝损坏的状况也不一样。

当保险丝出现玻壳爆裂、发黑、发亮等现象时，说明电源中有元件严重短路，产生的大电流导致保险丝在瞬间烧毁，由于在短时间内产生了大量的热，使保险丝在瞬间高温气化，气化的铅在玻壳上形成了一层发黑、发亮的镀层，严重时会使玻壳爆裂；若保险丝只是在一端熔断，说明保险丝遭受了瞬间大电流脉冲冲击，电路中不一定有元件损坏，也可能是外界电压突然升高，导致输入电流增大所致；若保险丝在中间部位出现断裂现象，说明电路中有过持续一个阶段的大电流，一般是电路中有元件损坏导致输入电流变大所致。

为了承受开机时较大的冲击电流，ATX电源中的保险丝的熔断电流多选在5A（5A/220V）左右，而实际上，除了开机时冲击电流较大外，电源实际工作时的最大电流不超过2A。

TL494 ATX开关电源工作原理与维修技巧a一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成;稳压部分由IC5(电压基准源),IC1(光祸),Q4(PWM)等元件组成;保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源(带光祸的)基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )?脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障ATX开关电源自行运转;另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源)主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM(1比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器)组成的欠压封锁电路等部分组成。

其中?脚、?脚外接定时电容和定时电阻;由触发器和逻辑门构成的逻辑电路由?脚控制输出方式，在电脑ATX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式;基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，?脚、?脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

用TL494制作的ATXC开关电源控制电路图本开头电源控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路。

图1ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。

ATX电源原理图。

可能你的电源和这个不一样哦。

经典的TL494调压调流原理调压过程1、去除TL494 1脚和2脚原来所有电路。

2、去除5V连1脚的采样电阻。

3、去除所有的3.3V、5V 、12V、-5V 、-12V过压、欠压电路。

4、辅助电源取电，用7812给电源风扇供电。

调流过程1、去掉tl494 15脚的任何连接，去掉16脚连接的两个电阻。

2、电流取样电阻用康铜丝，我用的是水泥电阻精度不大。

3、确定你的最大电流。

用你电源的总功率除以最高电压。

比如你的电源总功率是300W。

你的电源是0V-24V可调。

那么最大电流就是300W 除以24V 等于12.5A。

4、根据经典调压图，焊好所有的东西。

下面是计算工具，下一个吧。

希望对大家的改造有帮助。

THE END。

电脑ATX电源改造成可调输出大功率电源，可以给手机电瓶充电。

家里旧的ATX电源有好几个放在那里没用可惜了，所以想着怎么利用起来。

网上查了一些资料动手。

先画了要改造电源的电路图点击查看原图(121.28 KB)点击查看原图(121.28 KB)下载次数: 6阅读权限: 2552011-11-07 13:21这种电源基本上多是有调制芯片TL494加上保护芯片393组成。

要改制成可调的需要把保护的那部分电路全部隔离。

因为这个部分是为原先固定电压设计的。

上个tl494芯片的原理图[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分那年匆匆加关注| 发短消息黄金长老财产: 2699 爱卡币帖子: 1716帖查看>>注册: 2010-01-22来自: 北京|北京状态: 离线2楼发表于2011-11-07 13:26达人又来了[每日热点]:【新车作业】犀利大灯流畅车身线条起亚K3提车有感回复本帖举报评分飞人18 3楼发表于2011-11-07 13:29加关注 | 发短消息引用:原帖由 那年匆匆 于 11-11-07 13:26 发表达人又来了郁闷我还没发完啊，被你抢了。

电脑ATX电源控制电路的工作原理ＡＴＸ电源的控制电路见图１。

控制电路采用ＴＬ４９４（有的电源采用ＫＡ７５００Ｂ，其管脚功能与ＴＬ４９４相同，可互换）及ＬＭ３３９集成电路（以下简称４９４和３３９）。

４９４是双排１６脚集成电路，工作电压７～４０Ｖ。

它含有由{14}脚输出的＋５Ｖ基准电源，输出电压为＋５Ｖ（±０．０５Ｖ），最大输出电流２５０ｍＡ；一个频率可调的锯齿波产生电路，振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时，由{8}脚及{11}脚输出双路反相（即推挽工作方式）的脉宽调制信号。

本例为此种工作方式，故将{13}脚与{14}脚相连接。

比较器是一种运算放大器，符号用三角形表示，它有一个同相输入端“＋”；一个反相输入端“－”和一个输出端。

比较器同相端电平若高于反相端电平，则输出端输出高电平；反之输出低电平。

４９４内的比较放大器有四个，为叙述方便，在图１中用小写字母ａ、ｂ、ｃ、ｄ来表示。

其中ａ是死区时间比较器。

因两个作逆变工作的三极管串联后接到＋３１０Ｖ的直流电源上，若两个三极管同时导通，就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通，而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟，截止的管子已经转为导通了，但导通的管子尚未完全转为截止，于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生，４９４设置了死区时间比较器ａ。

从图１可以看出，在比较器ａ的反相输入端串联了一个“电源”，正极接反相端，负极接４９４的{4}脚。

Ａ比较器同相端输入的锯齿波信号，只有大于“电源”电压的部分才有输出，在三极管导通变为截止与截止转为导通期间，也就是死区时间，４９４没有脉冲输出，避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制，{4}脚的电平上升，死区时间变宽，４９４输出的脉冲就变窄了，若{4}脚的电平超过了锯齿波的峰值电压，４９４就进入了保护状态，{8}脚和{11}脚就不输出脉冲了。

T L494L M339方案A T X电源电路工作原理与维修(总10页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchLWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

ATX 电源是在AT 电源的基础上发展来的，ATX 电源与AT 电源不同的地方是多了一个+3．3V 电源和+5V SB 电源。

不同品牌 ATX 电源的±5V 、±12V 电源的电路结构基本上相同，但+3．3V 电源的电路结构却差别较大。

笔者现列举几种+3．3V 电源的电路供爱好者参考。

一、图1是《电子报》去年第48期“普及型ATX 电源控制电路的工作原理”介绍的普及型ATX 电源的+3.3V 电源电路图。

+3.3V 电源由脉冲输出变压器Tl 的5V绕组经线圈L5、L6降压，由共阴极的肖特基整流块D23整流，再经Ll 、C28滤波后得到。

L5、L6的电压降与通过其中的电流有关，电流小时压降小，输出电压高，空载时的电压可达9．5V 左右。

电流大时电压降大，输出电压低。

为保证在最大负载时+3．3V 电源输出电压不低于+3．3V ，线圈L5和L6的电感量应妥善设计。

在本例中，L5和L6采用外直径12mm 、内径6mm 、厚4mm 的磁心，用φ0．93mm 的漆包线穿绕8T ，在负载电流为10A 时，未经稳压的输出电压为+3．5V 。

如果要求负载电流更大，可适当减少线圈的匝数．世纪之星ST-ATX320电源将两个线圈的匝数减少为7T ，+3．3V电源可输出更大的电流。

低于最大负载电流及空载时，电源的输出电压会超过+3.3V 。

为使+3．3V 电源输出电压稳定，设置了由TL43l 及Q5等组成的稳压电路。

此时电源的空载输出电压近似等于Vrefx(1+R26／R29)。

Vref 为TL431管子内部的基准电压值，为2．44V-2．55V ，一般取2．5V ，则输出电压约等于2．5×(1+4．7／13)=3．4V 。

若某种原因使输出电压上升，经R26和R29分压以后，送到控制极R 的电位也跟着上升，TL431阴极K 的电位下降，经R17使Q5的基极电位下降，Q5通过的电流增大，也就是流经L5和L6的电流增加．其上的电压降增大，于是+3．3V 电源的输出电压回落，从而保持了输出电压的稳定。

atx电源电路图讲解（五款atx电源电路图）atx电源电路图一：ATX电源电路结构较复杂，如图中所，整个电路可以分成两大部分：一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路;另一部分为从电源输入到开关变压器T3之前的电路（包括辅助电源的原边电路），该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路。

二者通过C2、C3、高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见下图，从图中可以看出整机电路由交流输入回路、整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制电路、PS-ON控制电路、保护电路、输出电路和PW-OK信号形成电路组成。

atx电源电路图二：整流滤波后产生的+300V直流电压还通过R72向以Q15、T3及相关元件组成直流辅助电源供电电路。

R76和R78用来向Q15提供起振所需的初始偏流，R74和C44为正反馈通路。

该辅助电源输出两路直流电源：一路经Q16稳压后送出+5VSB电源，作为电脑中主板“电源监控”部件的供电电源；另一路经BD6、C29整流滤波后向由IC1及Q3、Q4等组成的脉宽调制及推动组件供电。

正常情况下，只要接通220伏市电，该辅助电源就能启动工作，产生上述两路直流电压。

其单元电路原理如下图atx电源电路图三：IC1（TL494）等组成PWM电路。

PWM（Pules Width Modulation）即脉宽调制电路，其功能是检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而控制推挽开关电路以保持输出电压的稳定，主要由IC1 TL494及周围元件组成。

其单元电路原理如下图TL 494的简单工作原理是：当IC1的VCC端{12}脚得电后，内部基准电源即从其输出端{14}脚向外提供＋５Ｖ参考基准电压（Vref）。

首先，该参考电压分两路为IC1组件的各控制端建立起它们各自的参考基准电平：一路经由R38、R37组成的分压器为内部采样放大器的反相输入端{2}脚建立+2.5V的基准电平，另一路经由电阻R90、R40组成的分压器为“死区”电平控制输入端{4}脚建立约+0.15V的低电平；其次，Vref还向PS-ON软开/关机电路及自动保护电路供电。

T L494L M339方案A T X电源电路工作原理与维修(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LWT2005 [TL494(KA7500)+LM339] ATX电源电路工作原理与维修随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又将成为维修界的一个新的亮点。

本文以市面上最常见的LWT2005型开关电源供应器为例，详细讲解最新ATX开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此起到一个抛砖引玉的作用。

一、概述ATX开关电源的主要功能是向计算机系统提供所需的直流电源。

一般计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、—5V（）、+12V(10A)、—12V（1A）、+（14A）、+5VSB（）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。

二、工作原理ATX开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图，如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入，ATX开关电源无论是否开启，其辅助电源就会一直工作，直接为开关电源控制电路提供工作电压。

如图4所示，交流电AC220V经过保险管FUSE、电源互感滤波器L0，经BD1—BD4整流、C5和C6滤波，输出300V左右直流脉动电压。

C1为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
