第 章汽车启动系统及其检测维修

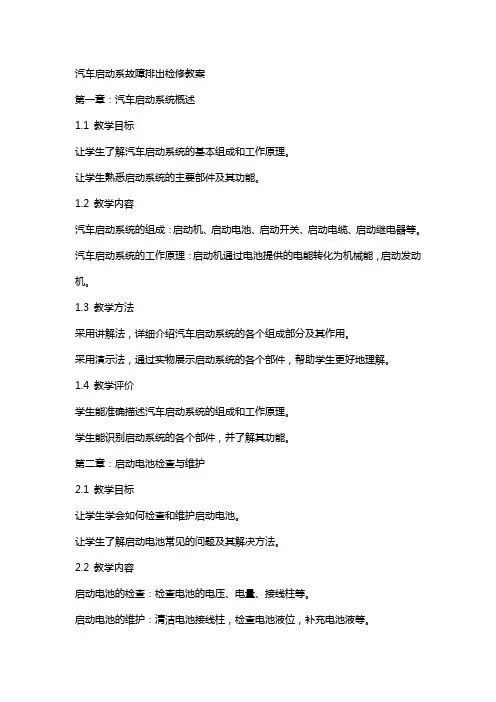

汽车启动系故障排出检修教案第一章：汽车启动系统概述1.1 教学目标让学生了解汽车启动系统的基本组成和工作原理。

让学生熟悉启动系统的主要部件及其功能。

1.2 教学内容汽车启动系统的组成：启动机、启动电池、启动开关、启动电缆、启动继电器等。

汽车启动系统的工作原理：启动机通过电池提供的电能转化为机械能，启动发动机。

1.3 教学方法采用讲解法，详细介绍汽车启动系统的各个组成部分及其作用。

采用演示法，通过实物展示启动系统的各个部件，帮助学生更好地理解。

1.4 教学评价学生能准确描述汽车启动系统的组成和工作原理。

学生能识别启动系统的各个部件，并了解其功能。

第二章：启动电池检查与维护2.1 教学目标让学生学会如何检查和维护启动电池。

让学生了解启动电池常见的问题及其解决方法。

2.2 教学内容启动电池的检查：检查电池的电压、电量、接线柱等。

启动电池的维护：清洁电池接线柱，检查电池液位，补充电池液等。

2.3 教学方法采用讲解法，详细介绍如何检查和维护启动电池。

采用实践法，让学生亲自动手操作，掌握检查和维护的技巧。

2.4 教学评价学生能正确操作检查和维护启动电池。

学生能解决启动电池常见的问题。

第三章：启动机检修3.1 教学目标让学生学会如何检修启动机。

让学生了解启动机常见的问题及其解决方法。

3.2 教学内容启动机的检修：检查启动机的运转情况，更换启动机的磨损部件等。

启动机常见问题及解决方法：启动机无法启动，启动机运转不稳定等。

3.3 教学方法采用讲解法，详细介绍如何检修启动机。

采用实践法，让学生亲自动手操作，掌握检修的技巧。

3.4 教学评价学生能正确操作检修启动机。

学生能解决启动机常见的问题。

第四章：启动电缆检修4.1 教学目标让学生学会如何检修启动电缆。

让学生了解启动电缆常见的问题及其解决方法。

4.2 教学内容启动电缆的检修：检查电缆的连接情况，更换损坏的电缆等。

启动电缆常见问题及解决方法：电缆连接松动，电缆损坏等。

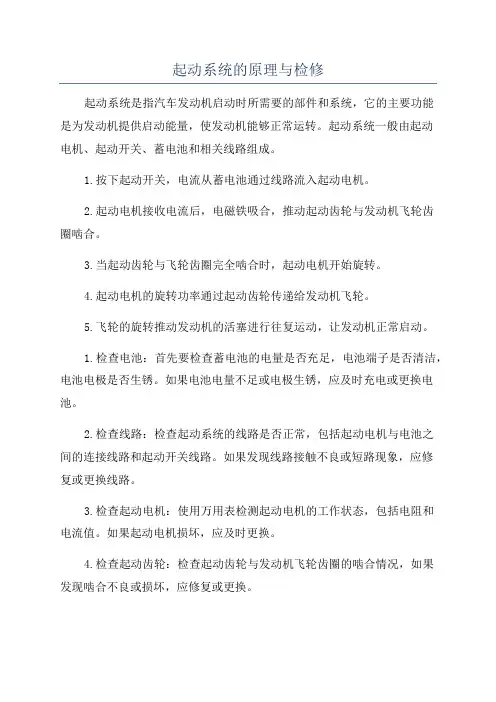

起动系统的原理与检修
起动系统是指汽车发动机启动时所需要的部件和系统，它的主要功能
是为发动机提供启动能量，使发动机能够正常运转。

起动系统一般由起动
电机、起动开关、蓄电池和相关线路组成。

1.按下起动开关，电流从蓄电池通过线路流入起动电机。

2.起动电机接收电流后，电磁铁吸合，推动起动齿轮与发动机飞轮齿
圈啮合。

3.当起动齿轮与飞轮齿圈完全啮合时，起动电机开始旋转。

4.起动电机的旋转功率通过起动齿轮传递给发动机飞轮。

5.飞轮的旋转推动发动机的活塞进行往复运动，让发动机正常启动。

1.检查电池：首先要检查蓄电池的电量是否充足，电池端子是否清洁，电池电极是否生锈。

如果电池电量不足或电极生锈，应及时充电或更换电池。

2.检查线路：检查起动系统的线路是否正常，包括起动电机与电池之
间的连接线路和起动开关线路。

如果发现线路接触不良或短路现象，应修
复或更换线路。

3.检查起动电机：使用万用表检测起动电机的工作状态，包括电阻和
电流值。

如果起动电机损坏，应及时更换。

4.检查起动齿轮：检查起动齿轮与发动机飞轮齿圈的啮合情况，如果
发现啮合不良或损坏，应修复或更换。

5.检查起动开关：检查起动开关的正常工作状态，包括按下起动开关后是否能正常供电给起动电机。

如果起动开关损坏，应修复或更换。

汽车启动系统故障诊断与修复在现代社会，汽车已经成为人们生活中不可或缺的交通工具。

然而，汽车在使用过程中难免会出现各种故障，其中启动系统故障是较为常见的问题之一。

当汽车无法正常启动时，不仅会给我们的出行带来不便，还可能影响我们的工作和生活。

因此，了解汽车启动系统的故障诊断与修复方法显得尤为重要。

汽车启动系统主要由蓄电池、起动机、点火开关、启动继电器等部件组成。

其工作原理是，当我们转动点火钥匙时，点火开关接通电源，启动继电器工作，使起动机的电磁开关闭合，从而带动起动机的电枢旋转，起动机通过小齿轮带动发动机的飞轮转动，实现发动机的启动。

蓄电池是汽车启动系统中非常重要的一个部件。

如果蓄电池电量不足或损坏，汽车就可能无法启动。

我们可以通过观察蓄电池的外观是否有鼓包、漏液等现象来初步判断蓄电池是否损坏。

同时，还可以使用万用表测量蓄电池的电压，如果电压低于 12 伏，就说明蓄电池电量不足，需要充电或更换。

起动机故障也是导致汽车无法启动的常见原因之一。

起动机出现故障时，可能会发出异常的响声，如“咔咔”声或“呜呜”声。

这时，我们需要检查起动机的电刷是否磨损过度、电磁开关是否正常工作、电枢是否短路等。

如果起动机的故障比较严重，可能需要更换新的起动机。

点火开关故障也会影响汽车的启动。

点火开关损坏时，可能无法接通电源，导致起动机无法工作。

我们可以通过检查点火开关的导通情况来判断其是否正常。

如果点火开关出现故障，一般需要更换新的开关。

启动继电器故障也是不容忽视的一个问题。

如果启动继电器损坏，起动机将无法得到电源供应。

我们可以通过短接启动继电器的触点来判断其是否正常工作。

如果短接后起动机能够正常运转，就说明启动继电器损坏，需要更换。

除了上述部件的故障，电路故障也可能导致汽车启动系统出现问题。

例如，电源线断路、搭铁线接触不良等。

在检查电路时，我们需要仔细检查线路的连接情况，查看是否有松动、腐蚀等现象。

在诊断汽车启动系统故障时，我们需要遵循一定的步骤和方法。

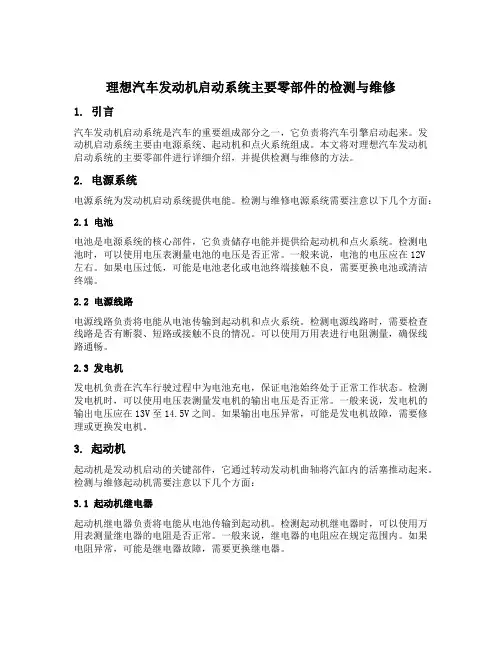

理想汽车发动机启动系统主要零部件的检测与维修1. 引言汽车发动机启动系统是汽车的重要组成部分之一，它负责将汽车引擎启动起来。

发动机启动系统主要由电源系统、起动机和点火系统组成。

本文将对理想汽车发动机启动系统的主要零部件进行详细介绍，并提供检测与维修的方法。

2. 电源系统电源系统为发动机启动系统提供电能。

检测与维修电源系统需要注意以下几个方面：2.1 电池电池是电源系统的核心部件，它负责储存电能并提供给起动机和点火系统。

检测电池时，可以使用电压表测量电池的电压是否正常。

一般来说，电池的电压应在12V左右。

如果电压过低，可能是电池老化或电池终端接触不良，需要更换电池或清洁终端。

2.2 电源线路电源线路负责将电能从电池传输到起动机和点火系统。

检测电源线路时，需要检查线路是否有断裂、短路或接触不良的情况。

可以使用万用表进行电阻测量，确保线路通畅。

2.3 发电机发电机负责在汽车行驶过程中为电池充电，保证电池始终处于正常工作状态。

检测发电机时，可以使用电压表测量发电机的输出电压是否正常。

一般来说，发电机的输出电压应在13V至14.5V之间。

如果输出电压异常，可能是发电机故障，需要修理或更换发电机。

3. 起动机起动机是发动机启动的关键部件，它通过转动发动机曲轴将汽缸内的活塞推动起来。

检测与维修起动机需要注意以下几个方面：3.1 起动机继电器起动机继电器负责将电能从电池传输到起动机。

检测起动机继电器时，可以使用万用表测量继电器的电阻是否正常。

一般来说，继电器的电阻应在规定范围内。

如果电阻异常，可能是继电器故障，需要更换继电器。

3.2 起动机驱动齿轮起动机驱动齿轮负责与发动机曲轴齿轮啮合，传递起动机的动力给发动机。

检测起动机驱动齿轮时，需要检查齿轮是否磨损或损坏。

如果齿轮损坏，可能会导致起动机无法正常工作，需要更换驱动齿轮。

3.3 起动机电机起动机电机是起动机的核心部件，它负责转动起动机驱动齿轮。

检测起动机电机时，可以使用万用表测量电机的电阻是否正常。

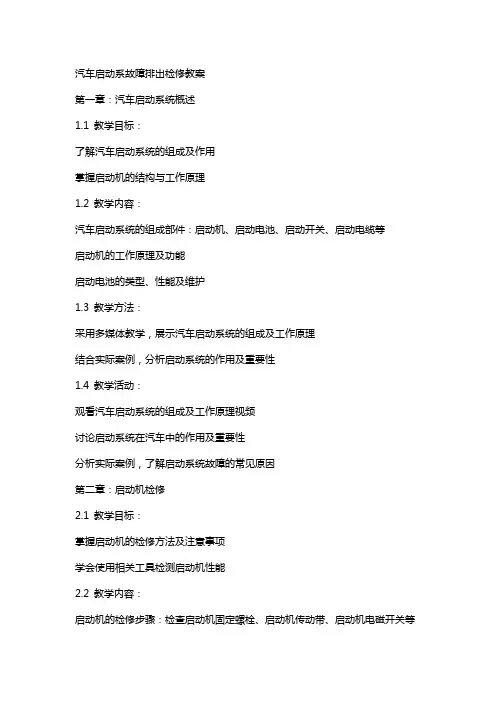

汽车启动系故障排出检修教案第一章：汽车启动系统概述1.1 教学目标：了解汽车启动系统的组成及作用掌握启动机的结构与工作原理1.2 教学内容：汽车启动系统的组成部件：启动机、启动电池、启动开关、启动电缆等启动机的工作原理及功能启动电池的类型、性能及维护1.3 教学方法：采用多媒体教学，展示汽车启动系统的组成及工作原理结合实际案例，分析启动系统的作用及重要性1.4 教学活动：观看汽车启动系统的组成及工作原理视频讨论启动系统在汽车中的作用及重要性分析实际案例，了解启动系统故障的常见原因第二章：启动机检修2.1 教学目标：掌握启动机的检修方法及注意事项学会使用相关工具检测启动机性能2.2 教学内容：启动机的检修步骤：检查启动机固定螺栓、启动机传动带、启动机电磁开关等启动机性能的检测方法：启动机转速、启动电流、启动扭矩等参数的检测启动机故障的诊断与排除：启动机无法启动、启动机异响、启动机过热等故障的处理方法2.3 教学方法：采用实物教学，讲解启动机的检修方法及注意事项示范启动机性能的检测方法及故障排除技巧2.4 教学活动：观察实车启动机，了解其结构及检修方法学习使用启动机检测仪器，掌握启动机性能的检测方法练习启动机故障的诊断与排除技巧第三章：启动电池检修3.1 教学目标：掌握启动电池的检修方法及注意事项学会使用启动电池检测仪器3.2 教学内容：启动电池的检修步骤：检查电池外观、电池接线、电池电压等启动电池性能的检测方法：启动电池电压、启动电池内阻、启动电池容量等参数的检测启动电池故障的诊断与排除：电池鼓包、电池漏液、电池亏电等故障的处理方法3.3 教学方法：采用实物教学，讲解启动电池的检修方法及注意事项示范启动电池性能的检测方法及故障排除技巧3.4 教学活动：观察实车启动电池，了解其结构及检修方法学习使用启动电池检测仪器，掌握启动电池性能的检测方法练习启动电池故障的诊断与排除技巧第四章：启动开关及启动电缆检修4.1 教学目标：掌握启动开关及启动电缆的检修方法及注意事项学会使用相关工具检测启动开关及启动电缆性能4.2 教学内容：启动开关的检修步骤：检查启动开关固定螺栓、启动开关触点、启动开关线束等启动电缆的检修步骤：检查启动电缆接头、启动电缆线束、启动电缆插头等启动开关及启动电缆性能的检测方法：启动开关信号、启动电缆电阻等参数的检测启动开关及启动电缆故障的诊断与排除：启动开关无法启动、启动电缆短路、启动电缆断路等故障的处理方法4.3 教学方法：采用实物教学，讲解启动开关及启动电缆的检修方法及注意事项示范启动开关及启动电缆性能的检测方法及故障排除技巧4.4 教学活动：观察实车启动开关及启动电缆，了解其结构及检修方法学习使用相关工具，掌握启动开关及启动电缆性能的检测方法练习启动开关及启动电缆故障的诊断与排除技巧第五章：启动系统故障诊断与排除5.1 教学目标：掌握启动系统故障诊断与排除方法学会运用故障诊断工具及技巧5.2 教学内容：启动系统故障诊断步骤：故障现象分析、故障原因排查、故障部件检测等启动系统故障诊断工具及使用方法：万用表、示波器、故障诊断仪等启动系统故障排除技巧：故障部件更换、故障部件维修、系统部件调整等5.3 教学方法：采用案例教学，讲解启动系统故障诊断与排除的实际操作步骤示范使用故障诊断工具及技巧进行故障诊断与排除第六章：启动系统故障案例分析6.1 教学目标：学会分析启动系统故障案例掌握故障诊断与排除的思路和方法6.2 教学内容：分析常见启动系统故障案例：启动机无法启动、启动电池亏电、启动开关故障等探讨故障诊断与排除的思路：从现象到原因，从部件到系统总结故障排除的经验和方法6.3 教学方法：采用案例教学，分析实际启动系统故障案例引导学生运用故障诊断与排除的思路和方法6.4 教学活动：分析实车启动系统故障案例，了解故障现象和原因运用故障诊断与排除的思路和方法，进行故障分析和排除第七章：启动系统的维修与保养7.1 教学目标：掌握启动系统的维修与保养方法学会制定启动系统维修保养计划7.2 教学内容：启动系统的维修方法：故障部件更换、故障部件维修、系统部件调整等启动系统的保养内容：启动机保养、启动电池保养、启动开关保养等启动系统维修保养计划的制定：根据车辆使用情况和故障情况制定保养计划7.3 教学方法：采用实物教学，讲解启动系统的维修与保养方法引导学生学会制定启动系统维修保养计划7.4 教学活动：观察实车启动系统，了解维修与保养内容和方法制定启动系统的维修保养计划，并进行实际操作第八章：启动系统的性能检测与优化8.1 教学目标：学会使用启动系统性能检测工具掌握启动系统性能优化方法8.2 教学内容：启动系统性能检测工具的使用：万用表、示波器、故障诊断仪等启动系统性能优化方法：调整系统参数、更换高性能部件、优化系统结构等8.3 教学方法：采用实验教学，让学生亲自操作启动系统性能检测工具讲解启动系统性能优化方法及其应用8.4 教学活动：使用启动系统性能检测工具，进行实车性能检测应用启动系统性能优化方法，提高启动系统性能第九章：启动系统的故障诊断与排除实践9.1 教学目标：培养学生独立诊断和排除启动系统故障的能力学会运用故障诊断与排除的方法和技巧9.2 教学内容：启动系统故障诊断与排除的实践操作：根据故障现象，运用诊断工具和技巧，找到故障原因并进行排除总结故障诊断与排除的实践经验和技巧9.3 教学方法：采用实践教学，让学生独立进行启动系统故障诊断与排除引导学生总结实践经验和技巧9.4 教学活动：学生独立进行实车启动系统故障诊断与排除分享实践经验和技巧，进行讨论和交流第十章：教学总结与评价10.1 教学目标：总结本课程的学习内容和方法对学生的学习效果进行评价10.2 教学内容：回顾本课程的学习内容：启动系统的组成、检修、故障诊断与排除等总结学习方法和技巧：理论学习和实践操作的结合、案例分析和故障排除等10.3 教学方法：采用讨论教学，让学生分享学习心得和经验对学生的学习效果进行评价和反馈10.4 教学活动：学生进行学习总结和分享教师对学生的学习效果进行评价，提出改进建议重点解析第一章至第五章为基础知识部分，重点介绍了汽车启动系统的组成、工作原理以及各组成部分的检修方法。

汽车启动系统故障排查与修复汽车启动系统主要由蓄电池、起动机、点火开关、启动继电器等部件组成。

当启动系统出现故障时，我们需要逐步排查各个部件，以确定问题所在。

首先，我们来检查蓄电池。

蓄电池是启动系统的能量来源，如果蓄电池电量不足或出现故障，汽车将无法正常启动。

您可以通过观察蓄电池外观是否有鼓包、漏液等情况来初步判断其是否正常。

同时，使用万用表测量蓄电池的电压，如果电压低于 12 伏，可能意味着蓄电池需要充电或更换。

接下来，检查起动机。

起动机故障是导致汽车启动困难的常见原因之一。

检查起动机的电磁开关是否正常工作，可以通过听声音来判断。

在启动时，如果听到“咔咔”的声音，但发动机没有转动，可能是电磁开关出现故障。

此外，检查起动机的电刷是否磨损过度，如果磨损严重，也会影响起动机的性能。

点火开关也是一个容易出现问题的部件。

点火开关故障可能导致电路无法接通，从而使启动系统无法工作。

您可以通过检查点火开关在各个档位的导通情况来判断其是否正常。

启动继电器的故障也不容忽视。

如果启动继电器损坏，起动机可能无法得到正常的电流供应。

可以通过替换法来检查启动继电器是否正常工作。

除了上述部件，电路故障也是导致汽车启动系统出现问题的原因之一。

检查电路时，要注意查看线路是否有破损、短路、断路等情况。

特别是连接蓄电池、起动机、点火开关等部件的线路，要仔细检查其接头是否松动、腐蚀。

在排查故障的过程中，我们还需要注意一些细节。

例如，检查时要确保车辆处于停车状态，并拉起手刹。

同时，使用工具时要小心操作，避免造成不必要的损坏。

当确定了故障所在后，就可以进行修复工作。

如果是蓄电池电量不足，可以使用充电器对其进行充电。

如果蓄电池已经损坏，需要及时更换新的蓄电池。

对于起动机、点火开关、启动继电器等部件的故障，如果是小问题，如电刷磨损，可以更换电刷；如果是严重的故障，可能需要更换整个部件。

对于电路故障，要根据具体情况进行修复，如重新连接断路的线路、更换破损的线路等。

汽修中的常见起动系统故障诊断与修复引言：起动系统是汽车发动机正常运转的基本保障，一旦出现故障，将影响汽车的正常启动和行驶。

因此，掌握起动系统的故障诊断与修复方法对于汽修工程师来说至关重要。

本文将介绍汽车起动系统的常见故障，并详细列出诊断和修复的步骤。

一、起动系统的组成1. 发电机：负责发电并充电。

2. 蓄电池：储存电能供应给起动器。

3. 起动器：启动发动机。

4. 线路连接：连接蓄电池、发电机和起动器。

二、起动系统常见故障及其诊断1. 电瓶电量不足故障现象：发动机无法启动，只听到“咔咔”声，电器设备工作不正常。

诊断步骤：- 使用万用表测量蓄电池电压，正常电压应在12.6V以上。

- 若电压低于12.6V，则需要充电或更换电瓶。

- 若电压正常，则需要检查发电机是否能正常发出电流。

2. 发电机故障故障现象：发动机无法启动，发动机启动后电压过低，电瓶持续放电。

诊断步骤：- 使用万用表测量发电机的工作电压，正常电压应在13.5V-14.5V之间。

- 若电压过低或过高，则需要更换发电机。

3. 起动器故障故障现象：无法启动或启动缓慢。

诊断步骤：- 使用万用表测量起动器的电流，正常电流应在80A-150A之间。

- 若电流过高或过低，则需要检查起动器是否损坏。

- 若电流正常，则需要检查起动器齿轮是否卡死。

4. 线路连接松动故障现象：发动机无法启动，启动器无反应。

诊断步骤：- 检查线路连接处是否松动或腐蚀。

- 若发现松动或腐蚀，需要重新连接或更换线路。

三、起动系统故障的修复1. 更换电瓶：- 先拆卸电瓶负极上的螺母，然后拆下电瓶负极连接线。

- 使用扳手拧下电瓶固定螺母，取下电瓶。

- 用新电瓶替换，并确保与蓄电池连接线牢固。

2. 更换发电机：- 先拆卸发电机正极连接线和刷碳连接线。

- 使用扳手拧下发电机固定螺母，取下发电机。

- 安装新发电机，并确保所有连接线都正确连接。

3. 更换起动器：- 先拆卸起动器的电源线和接地线。

汽车启动系统的故障排查与修复现代汽车启动系统是车辆正常行驶的重要组成部分之一，而启动系统的故障会导致汽车无法正常启动，给驾驶者带来困扰。

因此，了解启动系统的故障排查与修复方法至关重要。

本文将介绍汽车启动系统常见故障的排查与修复技巧，帮助驾驶者和车主更好地应对起步困难的问题。

1. 电池故障排查与修复电池是汽车启动系统的核心组件之一，故障则会导致车辆无法正常启动。

首先，我们可以检查电池的电量是否足够，使用电压表测量电池电压，正常电压应在12.5至12.8伏之间。

如果电压过低，需使用专业的充电设备为电池充电。

其次，排查电池的接线是否良好，检查电池端子是否有锈蚀或松动现象，若有需要清洗或紧固。

同时，检查电池周围的螺丝是否松动，确保连接稳固。

如果以上排查都没有解决问题，可能是电池本身老化或损坏，需要更换新的电池。

选择适合车辆的规格和品牌的电池，并按照正确的安装步骤进行更换。

2. 起动机故障排查与修复起动机是汽车启动系统的另一个核心组件，其故障会导致发动机无法正常启动。

在排查起动机故障时，我们首先可以听到启动机是否有明显的“滋滋滋”或“嘎嘎嘎”的异常声音。

如果是，可能是起动机齿轮、弹簧或电动机本身损坏，需要进行修复或更换。

其次，我们可以检查起动机的电源线是否完好无损，是否有松动或脱落现象。

如果发现异常，需要及时修复。

另外，起动机的驱动齿轮与飞轮之间的啮合是否正常，如果发现问题，可能需要进行调整或更换齿轮。

如果以上排查都没有解决问题，可能是起动机电动机的继电器发生故障，需要更换新的继电器。

3. 燃油问题排查与修复在汽车启动时，燃油的供给也是至关重要的。

如果燃油供给不足，会导致发动机无法正常启动。

因此，在排查汽车启动故障时，我们也需要检查燃油系统是否正常。

首先，检查燃油箱是否有足够的燃油。

如果燃油不足，需要及时加注燃油。

其次，检查燃油过滤器是否堵塞，如果过滤器堵塞，可能需要清洗或更换过滤器。

另外，检查燃油喷油嘴是否工作正常，是否有堵塞现象。

汽车电气设备与维修--启动系统的检修
汽车电气设备与维修是汽车维护保养的重要组成部分，其中启动系统是汽车电气设备中的重要部分。

当汽车无法启动时，往往是由于启动系统出现问题所致。

因此，对于启动系统的检修和维护至关重要。

首先，当汽车无法启动时，我们应该先检查电瓶是否有电。

如果电瓶电量正常，那么就需要检查起动电机和启动继电器的工作状态。

起动电机是汽车启动系统的关键组件，它负责转动发动机以启动汽车。

如果起动电机故障，汽车将无法启动。

启动继电器则是用来控制起动电机的开关，如果启动继电器出现问题，也会导致汽车无法启动。

在检修启动系统时，我们可以使用万用表进行测量，检查启动电机和启动继电器的电阻值，以判断它们是否正常工作。

此外，我们还可以检查启动电机的接线是否良好，是否有松动或者腐蚀等现象。

另外，还需要检查启动系统的保险丝和接线端子，确保它们没有断路或者短路的情况。

除了以上的检查外，还可以通过对启动系统进行清洁和润滑来保持其良好工作状态。

定期清洁启动电机和启动继电器，并给其加上适量的润滑油，可以延长其使用寿命并减少故障率。

总之，对于汽车的电气设备和维修，尤其是启动系统的检修，我们需要谨慎细致地进行检查，确保每一个细节都得到重视，从而保证车辆的正常启动和行驶。

如果遇到复杂的问题，最好及时寻求专业的汽车维修人员进行处理，避免导致更大的损失。
