汽车启动系统故障分析

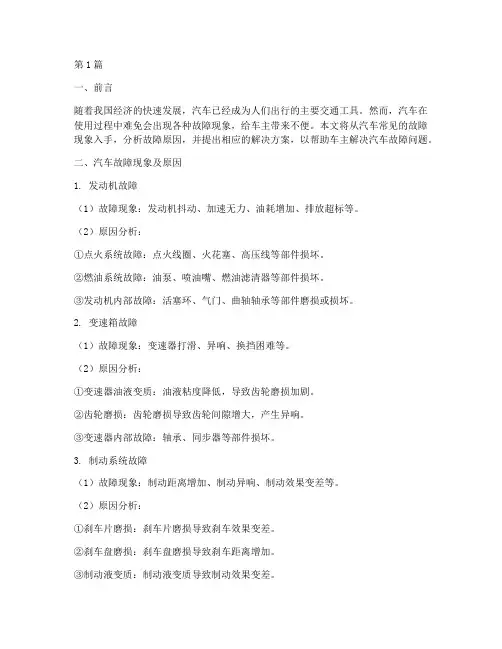

第1篇一、前言随着我国经济的快速发展，汽车已经成为人们出行的主要交通工具。

然而，汽车在使用过程中难免会出现各种故障现象，给车主带来不便。

本文将从汽车常见的故障现象入手，分析故障原因，并提出相应的解决方案，以帮助车主解决汽车故障问题。

二、汽车故障现象及原因1. 发动机故障（1）故障现象：发动机抖动、加速无力、油耗增加、排放超标等。

（2）原因分析：①点火系统故障：点火线圈、火花塞、高压线等部件损坏。

②燃油系统故障：油泵、喷油嘴、燃油滤清器等部件损坏。

③发动机内部故障：活塞环、气门、曲轴轴承等部件磨损或损坏。

2. 变速箱故障（1）故障现象：变速器打滑、异响、换挡困难等。

（2）原因分析：①变速器油液变质：油液粘度降低，导致齿轮磨损加剧。

②齿轮磨损：齿轮磨损导致齿轮间隙增大，产生异响。

③变速器内部故障：轴承、同步器等部件损坏。

3. 制动系统故障（1）故障现象：制动距离增加、制动异响、制动效果变差等。

（2）原因分析：①刹车片磨损：刹车片磨损导致刹车效果变差。

②刹车盘磨损：刹车盘磨损导致刹车距离增加。

③制动液变质：制动液变质导致制动效果变差。

4. 轮胎故障（1）故障现象：轮胎鼓包、漏气、胎面磨损不均等。

（2）原因分析：①轮胎气压不足：轮胎气压不足导致轮胎磨损不均，易出现鼓包。

②轮胎质量问题：轮胎质量问题导致轮胎漏气或胎面磨损不均。

③轮胎安装不当：轮胎安装不当导致轮胎鼓包或漏气。

5. 空调系统故障（1）故障现象：空调制冷效果差、压缩机异响、冷凝器堵塞等。

（2）原因分析：①空调滤清器堵塞：空调滤清器堵塞导致空调制冷效果差。

②制冷剂泄漏：制冷剂泄漏导致空调制冷效果差。

③压缩机故障：压缩机故障导致空调制冷效果差。

三、汽车故障解决方案1. 发动机故障解决方案（1）检查点火系统：更换损坏的点火线圈、火花塞、高压线等部件。

（2）检查燃油系统：更换损坏的油泵、喷油嘴、燃油滤清器等部件。

（3）检查发动机内部：更换磨损或损坏的活塞环、气门、曲轴轴承等部件。

汽车发动机启动困难故障分析及检测方法摘要：随着我国经济的不断发展，汽车行业的发展也非常迅速。

发动机作为汽车最重要的组成部件，也是汽车正常运行的重要动力。

但是发动机在实际运行的过程中，非常容易出现启动困难的故障。

如果未能及时地修理或检查，将导致危及生命和财产损失。

鉴于此，本文对汽车发动机启动困难的故障检修进行了分析，以供参考。

关键词：汽车发动机；启动困难；故障分析及检测引言汽车发动机启动困难故障是开车人最为痛苦的一件事，因为它一旦启动困难，就意味着汽车要罢工了，因此，我们在日常的汽车驾驶中，一定要注意发动机的情况，以便我们能及时排除故障。

一、汽车发动机的工作原理进气冲程：进气冲程时进气阀打开，排气阀闭合，曲柄连杆机构驱动活塞，活塞从上止点移向下止点，可燃混合气通过进气管道和进气阀进入气缸内。

压缩冲程：进气口和排气口同时关闭，在曲柄连杆机构的作用下，活塞从下至点向上至点移动，使可燃混合气气体在活塞的顶端受到挤压。

做功冲程：进、排气阀处于关闭状态，在压缩行程接近上止点时，电火花点燃可燃气体，由混合气的燃烧引起的高压将活塞推向下止点，通过连杆带动曲轴转动作功，将动力输出到外部。

排气冲程：排气阀开启，进气阀闭合。

活塞在曲柄连杆机构的带动下从下至点移向上至点，在活塞和排气本身的压力的作用下，废气通过排气阀从气缸中排放出来。

二、汽车发动机启动正常的条件（一）油发动机所需的燃油，燃油是发动机运转的动力源，发动机的本质是将燃油的化学能转化为汽车所需的动能。

燃油系统的正常运行是保障发动机燃油供给的基本条件，燃油及燃油系统任何环节出问题，都会影响发动机的启动。

例如，燃油加错油品会导致发动机无法启动或运行不良甚至会损坏发动机;燃油系统油路不通会导致发动机完全无法启动，油路不畅会导致发动机启动困难和运行不稳。

（二）电发动机从静止状态到运行起来，需要靠起动机的带动，而起动机的运转需要电力带动。

无论是柴油机还是汽油机都离不开电。

点火系统常见故障判断与排除1.点火过迟（1）故障现象：消音器声响沉重、急加速化油器回火、发动机冷却液温度较高、汽车行驶无力。

（2）故障分析与诊断：点火角度不正确。

（3）排除方法：调整点火角度至规定值。

2.点火时间过早（1）故障现象：怠速运转不平稳，易熄火；加速时，发动机有严重的爆燃声。

（2）故障分析：该故障主要是点火正时调整失准或点火角度装配失准所致。

（3）排除方法：连好点火测试仪，调整点火提前角到规定值。

3.火花塞故障故障主要表现为：火花塞积炭、油污和过热等现象火花塞积炭：绝缘体端部、电极及火花塞壳常覆盖着一层相当厚的黑灰色粉状柔软的积垢。

火花塞油污：故障现象：绝缘体端部、电极及火花塞壳覆盖一层机油。

火花塞过热：中心电极熔化，绝缘体顶部疏松、松软，绝缘体端大部分呈灰白色硬皮。

另外，还有发动机回火和放炮，发动机爆震和过热等故障，这里就不一一讲解了。

汽车点火系统定程保养汽车点火系统除进行日常保养外，还应进行定程保养，如有条件，还应对主要机件的质量、技术性能和工作情况进行试验，必要时给以调整。

在定程保养过程中，应做好两件事：1、车辆行驶1000公里后，及时清除分电器盖和体壳外面的灰尘和油污，检查初级电路的连接，并加以紧固；擦净火花塞外表面的污垢。

2、车辆行驶5000公里后，应清洁分电器外表的污垢，取下分电器盖，清洁其内部。

检查断电器触点状态并加以清洁，如触点表面烧蚀不平，应进行磨光，用厚薄规检查触点间隙，如不符合要求，应进行调整；检查高压线的状态及每根线端和分电器的座孔接触是否良好。

清洁点火线圈外表面的污垢，注意高压线和座孔的接触；检查火花塞绝缘体裙部是否有积炭，间隙是否适当，一般标准0.60.7毫米，密封垫圈是否良好，火花塞的安装是否紧固等，由此，才能够做到点火系统的合理保养。

废气循环系统故障检修废气再循环控制系统由电控单元、三通电磁阀、废气再循环阀、废气调整阀及废气干道和真空管道组成。

系统中的任一部件损坏都会造成系统工作不正常，导致怠速运转不稳或增加排放污染。

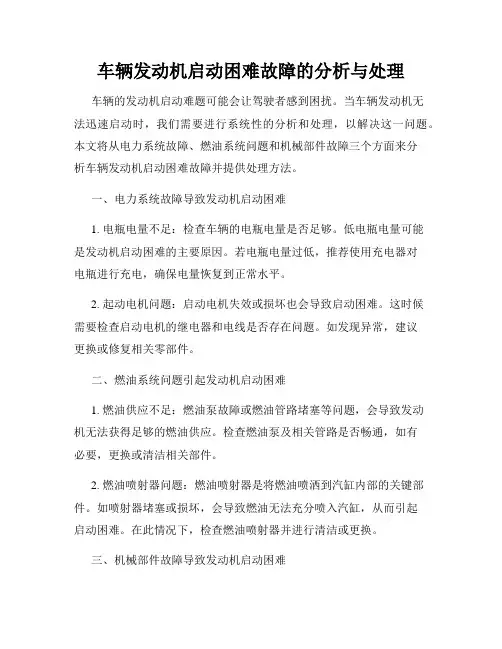

车辆发动机启动困难故障的分析与处理车辆的发动机启动难题可能会让驾驶者感到困扰。

当车辆发动机无法迅速启动时，我们需要进行系统性的分析和处理，以解决这一问题。

本文将从电力系统故障、燃油系统问题和机械部件故障三个方面来分析车辆发动机启动困难故障并提供处理方法。

一、电力系统故障导致发动机启动困难1. 电瓶电量不足：检查车辆的电瓶电量是否足够。

低电瓶电量可能是发动机启动困难的主要原因。

若电瓶电量过低，推荐使用充电器对电瓶进行充电，确保电量恢复到正常水平。

2. 起动电机问题：启动电机失效或损坏也会导致启动困难。

这时候需要检查启动电机的继电器和电线是否存在问题。

如发现异常，建议更换或修复相关零部件。

二、燃油系统问题引起发动机启动困难1. 燃油供应不足：燃油泵故障或燃油管路堵塞等问题，会导致发动机无法获得足够的燃油供应。

检查燃油泵及相关管路是否畅通，如有必要，更换或清洁相关部件。

2. 燃油喷射器问题：燃油喷射器是将燃油喷洒到汽缸内部的关键部件。

如喷射器堵塞或损坏，会导致燃油无法充分喷入汽缸，从而引起启动困难。

在此情况下，检查燃油喷射器并进行清洁或更换。

三、机械部件故障导致发动机启动困难1. 点火系统问题：点火线圈或火花塞的故障都可能导致发动机无法正常启动。

检查点火系统的相关部件是否正常工作，如有问题，及时修复或更换。

2. 气缸压力低：气缸压力不足会使发动机启动困难。

检查活塞环、气门以及气缸组件是否存在漏气问题，并进行修复或更换。

3. 锁死机械部件：发动机内的机械部件如果锁死或损坏，也会影响发动机的启动性能。

这时候需要检查曲轴、凸轮轴或其他关键轴件的状态，如有需要，修复或更换相关部件。

综上所述，车辆发动机启动困难故障可能源于电力系统故障、燃油系统问题以及机械部件故障。

为了解决这些问题，我们需要系统地检查和维修相关部件。

若以上方法无法解决问题，建议寻求专业的汽车维修人员协助。

通过及时诊断和处理，我们可以恢复车辆正常启动并提高驾驶的安全性和舒适性。

汽车点火系统故障案例分析详解（帕萨特汽车为例）本文中描述了帕萨特汽车关于点火故障的维修过程及分析。

通过案例的故障现象，对汽车点火系统进行了多方位的检测，将之归纳为为两个方面机械及电路。

本次主要侧重对电路的检修，其中包括控制线路、传感器以及点火模块的检修。

对电路的检查不仅有单元件的测试更有对汽车点火波形的综合分析，最终找出了故障的真在所在。

一、故障描述及初步解决方案一辆2002款帕萨特，行驶27万km后，出现了低温难启动、高温启动正常。

怠速不稳，有缺缸的迹象，高速正常。

该车在别的汽修厂已相继更换过空气流量计、点火控制模块及相关的附件，但效果不佳。

1、故障诊断询问用户故障出现时的工况、时间、地点等因素。

在做了初步的分析后首先用尾气分析仪检测尾气，发现发动机排放的尾气大幅超标，对测量结果进行分析，初步判定故障点应在点火系统。

首先是用电脑读取发动机的故障码，发现没有故障码，接着读取数据流及点火波形发现点火线圈的高压偏低。

再者根据车主描述，刚刚换过了火花塞及分缸高压线，于是分析可能的原因在于点火模块及其控制线路。

因为该车的点火方式属于双头同时点火，利用万用表、示波器进行如下拆检与分析，电路如下图1所示。

首先是拆下火花塞，发现火花塞表面有少许的白点。

火花塞间隙符合该车型的技术标准。

再者用万用表的欧姆档检查分缸高压线的阻值，均不超过25 千欧姆，亦符合技术要求。

此时，常规检查没有问题后，可能原因进行如下分析：某缸不点火、气缸压缩压力不足、火花塞自身不跳火、分缸高压线漏电等等。

二、故障检测与分析此时考虑产生此类的故障的可能原因是机械、控制电路等原因。

2.1、机械故障：（1）气缸压力检测由于测量气缸压力比较容易实现，于是对汽车的逐缸进行了压力测试，发现压力基本一致，并没有发现个别气缸压力偏低的现象。

起动机运转不正常及发动机不启动故障分析运转不正常,发动机不启动一、不转1、现象：点火开关转到启动档,不能转动,且无任何动作迹象;2、原因：1电源;蓄电池严重亏电或极板硫化、短路等,蓄电池极桩与线夹接触不良,启动电路导线连接处松动而接触不良等;2防盗系统起作用;3自动变速器操纵杆没有置于“P”位或“N”位;操纵杆置于任何行驶档位前进挡或倒档时,均不能启动;4;换向器与电刷接触不良,励磁绕组或电枢绕组有断路或短路,绝缘电刷搭铁,电磁开关线圈断路、短路、搭铁或其触电烧蚀而接触不良等;5启动继电器,启动继电器线圈断路、短路、搭铁或其接触点接触不良;6点火开关;点火开关接线松动或内部接触不良;7启动系统线路;启动系统线路断路、接触不良或松脱等;3、诊断与排除1观察自动变速器操纵杆位置,应置于“P”位或“N”位,否则,不能启动;2检查汽车防盗系统,如果防盗系统已起作用,应予以解除防盗系统检测见后;3检查电源;按喇叭,如果喇叭声音小或者嘶哑,说明电源有问题,应先检查蓄电池极桩与线夹以及启动电路导线接头处是否有松动,触摸导线连接处是否发热;若某连接处松动或发热则说明该处接触不良,如果线路连接无问题,则应对蓄电池或充电器系统进行检查;4检查;如果判断电源无问题,用起子将电磁开关上连接蓄电池和电动机导片的连接柱短接,如果不转,则说明时电动机内部有,应拆除；如果空转正常,则进行以下步骤检查;5检查电磁开关;短接启动机电磁开关,若不转,则说明电磁开关有,应予以更换；如果运转正常,则说明在启动继电器或有关的线路上;6检查启动继电器;将启动继电器上的“电池”和“”两接线柱短接,若转动,则说明启动继电器内部有;否则应再做下一步检查;7检查点火开关以及线路;将启动继电器的“电池”与点火开关用导线直接连接,若启动机能正常运转,则说明在启动继电器至点火开关的线路中,可对其进行检修;若启动不转,还可以通过测量开关接柱上的电压来确定部位,其检测流程参见图二、转动无力1、现象：启动时,转动缓慢无力,带动困难,或接通启动开关,只有“咔哒”声却不能转动;2、原因：1蓄电池电量不足或连接导线松动,接触不良;2轴承过紧或松旷,电枢轴弯曲有时擦碰磁极,整流子和电刷之间脏污或者电刷磨损过短,弹簧过软,电枢和磁场线圈断短路;3启动开关触点烧蚀或电磁开关线圈短路;4电枢移动式串联辅助线圈断路或短路;5导致转动阻力太大;3、诊断与排除：启动机转动无力与不转这两种的产生因素基本一样,只是程度不同,因此其检测过程基本相同;三、空转1、现象：接通启动开关后,只有快速旋转而不转;2、原因：空转,表明电路正常,而其驱动小齿轮不能啮入飞轮齿圈带动转动,部位在的传动装置和飞齿轮圈,具体原因如下：1机械强制式的拨叉脱槽,不能推动驱动小齿轮,或其进行程调整不当,不能进入啮合;2电磁控制式的电磁开关铁芯行程太短;3电枢移动式启动机辅助线圈短路或断路,不能将电枢带到工作位置;4启动机单向啮合器打滑;5飞轮齿严重磨损或打坏;3、诊断与排除空转实际有两种情况：一种是驱动小齿轮不能与飞轮齿圈啮合的空转,主要在的操纵和控制部分；另一种是驱动小齿轮已和飞轮齿圈啮合,由于单向啮合器打滑而空转,主要在单向啮合器;1若在空转的同时伴有齿轮的撞击声,表明飞轮齿圈牙齿或小齿轮牙齿磨损严重或已损坏,致使不能正确啮合,视情进行更换和飞轮齿圈;2若单向啮合器打滑空转,应分解启动机惊醒检修或更换;3有的传动装置采用一级行星齿轮减速装置,其结构紧凑,传动比大,效率高;但使用中常会有出现载荷过大而烧毁卡死;有的采用摩擦片式离合器若压紧弹簧损坏,花键锈蚀卡滞和摩擦离合器打滑,也会造成空转;启动系统检查汽车启动系统有、传动机构和控制装置三部分组成,将蓄电池的电能转换为机械能,再通过传动机构将转动启动；传动机构在启动时,使驱动齿轮啮入飞轮齿环,将启动机转矩传给曲轴,而在启动后,使驱动齿轮打滑与飞轮齿环自动脱开；控制装置用来接通和切断与蓄电池之间的电路;一、典型启动控制电路目前,大多数的启动系统控制电路设置有启动继电器;安装启动继电器的目的是减小通过点火开关的电流,防止点火开关烧损;启动继电器有四个接线柱分别标有启动机、电池、搭铁和点火开关,点火开关与搭铁接柱之间是继电器的电磁线圈,和电池接柱之间时继电器的触触点,接线时,点火开关接柱接点火开关的启动档,电池接柱接电源,搭铁接柱直接搭铁,启动机接柱接电磁开关上启动机接柱;蓄电池的检测与维护汽车蓄电池属于启动型蓄电池,能在短时间5S~10S内向提供大量电流,通常汽油机启动电流为200A~600A,柴油电流可达1000A;蓄电池由电解液、极板、、隔板、外壳等组成;1、电解液页面高度的检测检测液面高度判断电解液量是否充足;检测时可用玻璃管测量,将玻璃管从加液孔垂直插入蓄电池内,直到与保护网或隔板上边缘接触为止；用大拇指按紧玻璃管关口提起,玻璃管内液体的高度即为蓄电池电解液液面高度;一般电解液液面应高出极板上沿10~15mm,若液面过低,应及时补充蒸馏水；若液面过高,应用密度计吸出部分电解液;对于透明塑料外壳的蓄电池在壳外上刻有两条高度指示线,从外部观察液面高度,正常液面高度应介于两线之间;液面过低时应加入蒸馏水使之符合标准;2、电解液小队密度的检测检测电解液密度可以判断蓄电池放电程度;电解液密度可用专用的吸式密度计测量;首先,捏住密度计的橡皮球,将密度计下端的吸管插入单个电池的的加液孔内,慢慢放开橡皮球,使电解液吸入到玻璃管中,吸入的电解液的量以能使密度计浮子浮起而不顶住为宜,使密度计的浮子浮在玻璃管中央不要与管壁接触,眼睛与密度计刻度线保持平齐,读出电解液密度值;3、蓄电池放电电压的检测检测蓄电池放电电压可以判断蓄电池的技术状况、放电程度和启动能力,检测时可用高效率放电计检测或就车启动检测;高率放电器检测;高率放电机是模拟启动机工作状态,检测蓄电池容量的仪表;检测时将高率放电计的正、负放电针分别压在蓄电池的正、负极柱上,保持15s,如果电压在以上,并保持稳定,说明性能良好;蓄电池的维护1保持蓄电池外表的清洁干燥;2保持加液孔盖上通气孔的流畅,定期疏通;3蓄电池充电时应打开加液孔盖,使气体顺利溢出,以免发生事故;4定期检查并调整电解液液面高度,液面不足时,应补加蒸馏水;5汽车夏季行驶5~6天,冬季行驶10~15天,应检查蓄电池的放电程度,当冬季放电超过25％,夏季放电超过50％时,应及时将蓄电池从车上拆下进行补充充电;6根据季节和地区的变化及时调整电解液的密度;7冬季蓄电池应经常保持在充足电的状态,一方电解液密度降低而结冰;8冬季向蓄电池内补加蒸馏水时,必须在蓄电池充电前进行,以免水和电解液混合不均而引起结冰;一、交流发电机的检测交流发电机是汽车的主要电源;1、交流发电机工作状况的检查交流发电机应进行定期的检查和维护,以保证电源系统的正常工作,减少,延长各部件的使用寿命;1发电机驱动皮带的检查,检查驱动皮带时,应检查其外观、挠度和张力;2检查导线连接;检查各导线的连接部位是否正确、发电机“B”端子连接是否紧固、连接器插座与线束插头是否锁紧等等;3检查发电机运转有无噪声;4检查发电机能否正常发电;发电机能否正常发电,直接影响蓄电池的启动性能和使用寿命,检查方法如下：1、观察充电指示灯的熄灭情况2、用万用表直流电压挡测量电压2、交流发电机的解体检测;若交流发电机内部有可视情况进行检测;1转子的检测;2定子的检测;3 二极管的检测;二、电压调节器的检测交流发电机由通过皮带驱动,其转速变化范围非常大,将引起发电机的输出电压发生较大变化,因此交流发电机必须装配电压调节器,以保持其输出电压基本恒定,由于交流发电机有内搭铁、外搭铁之分,因而调节器也有内搭铁、外打铁之分;1、调节器搭铁形式的检测2、调节性能检测三、常见充电的诊断与排除常见充电有不充电、充电电流异常、充电指示灯;一不充电诊断1、现象：发电机以中速以上速度运转时电流表指示不充电或充电指示灯不熄灭;2、原因1传动带过松打滑;2接线错误、电流表等元件或线路断路、短路;3发电机;1硅二极管击穿、短路或断路;2定子或转子线圈断路、短路或搭铁;3碳刷在其构架内卡滞与集电环接触不良;4电枢和磁场接线柱绝缘损坏或其接线不良;5集电环绝缘击穿;6转子爪极松动;4调节器或调节器与发电机不匹配;3、诊断1检查发电机皮带的挠度,若大于10~15厘米;则为皮带过松,造成打滑;2 检查各连接导线是否良好以及发电机接线是否正确；接通点火开关,将试灯一端与发电机“F”接柱相接,而另一端搭铁;若试灯点亮,则磁场外电路正常;若试灯不亮,则将试灯的火线端依次接调节器的“B”柱,若是灯点亮,则为调节器或调节器和发电机之间连线的断路或者短路；若试灯不亮,则为调节器和蓄电池之间的元件损坏或电路断路或短路;3若磁场外电路正常,可拆下发电机“F”接柱导线,检测“F”接柱与“-”之间的电阻是否正常,若不正常,则为磁场内电路,若正常,则重新连接好“F”导线并拆下发电机“B”上的连线,将试灯一端接触电枢接线柱,另一端搭铁,启动发电机应使发电机稍高于怠速运转不允许高速运转,若试灯不亮或者亮度暗红,说明是发电机内部;若试灯亮度正常,则为调节器;二充电电流过小的诊断1、现象蓄电池经常存电不足,照明灯光暗淡,电喇叭声音小,运转缓慢无力;1充电线路接触不良,接触电阻大;2风扇皮带打滑,发电机转速过低;3发电机整流子个别二极管损坏;4发电机集电环脏污、碳刷与集电环接触不良,致使励磁电流过小;5发电机定子绕组某相连接不良,有短路或断路,转子绕组局部短路,转子与定子刮碰或气隙不当;6电压调节器;3、诊断1检查导线连接情况都和风扇皮带的挠度,确定其工作状况是否良好;2如上述检查良好,可拆下发电机“B”接线柱导线,用试灯的两根导线分别和发电机的接线柱“B”和“F”相连,然后启动,逐渐提高转速进行试验,并观察试灯亮度;三充电电流过大的诊断1、现象1在蓄电池不亏电的情况下,充电电流仍在10安培以上;汽车行驶2~3小时,电流表始终指示5安培充电电流;2蓄电池的电解液消耗过快,需经常添加;3照明灯泡,分电器断电触点经常烧损;4点火线圈或发电机有过热现象;2、原因1电压调节器电压调整过高;2电磁式电压调节器低俗触点粘结或告诉触点脏污、接触不良、搭铁电阻增加,使励磁绕组布恩那个及时短路;3磁化线圈或温度补偿电阻断路;4发电机绝缘电刷或正电刷与元件板短路;5电子调节器的大功率三极管集电结和发射结之间漏电过大,不能有效截止;3、诊断用万用表直流电压挡测试发电机电压,即红标笔触及发电机“B”接线柱;黑表笔搭铁,逐渐提高转速,检查发电机电压;1如果电压偏低,应检查蓄电池是否严重亏电或内部短路;2如果电压过高,可能是电磁调节器高、低速触点接触不良;3如果人为闭合高速触点,电压下降,则为电磁线圈、温度补偿电阻短断路;4如果人为闭合高速触点,电压仍不下降,则为高速触点氧化、脏污而存在闭合电阻、以致不能合理短路励磁电路;四充电电流不稳定1、现象在怠速以上运转时,时而充电,时而不充电,电流表指针不断摆动或充电指示灯频繁点亮;2、原因1风扇皮带打滑;2蓄电池至发电机电枢接线柱导致接线不良;3发电机转子或定子线圈局部断路或短路;4集电环脏污或碳刷与集电环接触不良,碳刷弹簧过软;5电磁振动式电压调节器触点烧蚀或脏污,触点臂弹簧过软;3、诊断诊断时应首先排除风扇皮带传动不良,导线接线不良等影响因素,然后对下述三种情况进行诊断;1电流表指示充电且指针在各种转速范围内均匀摆动;这说明电压控制不平稳,可在稍高于怠速运转时,用起子搭接电压调节器低速触点,如电流表指针稳定,说明该触点接触不良,或气隙、弹簧张力调整不当;2电流表指针仅在高速范围内摆动;这说明电压调节器高速触点接触不良,可检查该触点是否烧蚀;脏污或者接触不良;3某一转速范围充电不稳;此多为电压调节器间隙调整不当所致;4经上述诊断检查仍无效,则在发电机内部,一般为集成环脏污或碳刷接触不良;五接通点火开关,指示灯不亮1、现象接通点火开关后,指示灯不亮或发暗红;2、原因1熔断器烧断,接线松动;2指示灯泡烧毁;3充电指示继电器触点接触不良,触点粘结;3、诊断1检查熔断器是否溶断,接线是否松动;2如良好,可将调节器的接线插头拔开,取出指示灯引线,接通电源开关,用此引线接铁实验;3如指示灯亮,说明只是灯泡良好,是指示继电器的触点接触不良或调节器内部搭铁不良;。

汽车点火系统故障分析与排除方法摘要：随着汽车越来越多的走入寻常百姓家中，为我们出行带来了方便，与此同时汽车故障也为我们带来了许多麻烦。

点火系统是汽油发动机重要的组成局部，点火系统的性能良好与否对发动机的功率、油耗和排气污染等影响很大。

因此点火系统故障分析与排除的关键是要弄清故障现象，故障原因和排除方法及汽车的构成。

关键词：点火系统故障现象故障原因排除方法〔一〕低压电路短路的诊断与排除1.故障现象〔1〕翻开点火开关，电流表指“0〞不动或小于正常值不摆动。

〔2〕发动机不能起动2.故障原因〔1〕供电系统故障：蓄电池存电严重缺乏。

，桩柱接线松动或接触不良。

〔2〕线路故障：蓄电池至分电器触点之连续路。

3.故障排除〔1〕翻开点火开关，电流表指“0〞不动，其他仪表也不摆动，那么为蓄电池至点火开关连续路或蓄电池搭铁松脱。

蓄电池存点严重缺乏。

〔2〕翻开点火开关，转动曲轴时，电流表指示小电流放电，说明点火开关至断电触点连续路。

用搭铁试火法确定故障部位.〔3〕拆下分电器接柱上，假设无火花，那么此故障在此导线与点火开关之间。

〔4〕测试附加电阻，假设附加电阻输入端有火花，附加电阻输出端无火花，可用万用表检测附加电阻的阻值。

〔5〕测试点火线圈低压电路，假设点火线圈低压输入端有火花，输出端无火花，应检测其初级线圈是否断路。

〔6〕分电器低压输入端有火花，用此线刮擦接线柱无火花，此时应翻开分电器盖，摇转曲轴，看断电触点是否闭合。

不能闭合，说明触点间隙过大，应检查调整触点间隙。

能闭合，应检查接线柱到活动触点弹簧的导线是否断路或接触不良，触点是否严重烧蚀或脏污。

〔二〕汽油机高压无火的诊断与排除1.故障现象〔1〕翻开点火开关，起动发动机，电流表动态正常。

〔2〕发动机无着火证兆，不能起动。

2.故障原因〔1〕点火线圈次线圈断路或短路。

〔2〕分火头漏电。

〔3〕分电器盖漏电或中心碳极脱落。

〔4〕高压线断路。

〔5〕火花塞不良或淹死.3.故障排除〔1〕翻开点火开关，从分电器盖上拔下中心高压线，使其端头距汽缸体约5～7mm，拨动触点试火，假设无火花应检查点火线圈。

启动系统典型故障启动系统的典型机械故障诊断排除一、启动机空转1．故障现象与故障原因接通启动开关后，只有启动机快速旋转而发动机曲轴不转。

这种症状表明起动机电路畅通，故障在于启动机的传动装置和飞轮齿圈等处.2．故障诊断方法（1)若在启动机空转的同时伴有齿轮的撞击声,则表明飞轮齿圈牙齿或启动机小齿轮牙齿磨损严重或已损坏，致使不能正确地啮合。

(2）启动机传动装置故障有：单向啮合器弹簧损坏；单向啮合器滚子磨损严重；单向啮合器套管的花键槽锈蚀,这些故障会阻碍小齿轮的正常移动,造成不能与飞轮齿圈准确啮合等。

（3）有的启动机传动装置采用一级行星齿轮减速装置，其结构紧凑,传动比大,效率高。

但使用中常会出现载荷过大而烧毁卡死。

有的采用摩擦片式离合器，若压紧弹簧损坏，花键锈蚀卡滞和摩擦离合器打滑，也会造成起动机空转。

汽车启动系主要由启动机和启动控制电路所组成,其故障有机械方面的，也有电器方面的。

常见的故障现象有启动机不转，启动机运转无力,启动机空转而发动机不能启动,发动机启动后启动机运转不停,驱动齿轮与飞轮齿圈不能啮合且有异响等，下面就此逐一分析一下。

故障现象:打启动机时，有时能运转将发动机启动、有时不运转不能将发动机启动。

故障检修：故障现象是打启动机时，有时启动机转动能将发动机启动；有时则不转动。

在启动机不转动时,其电磁开关有吸动的“嗒、嗒"声。

检修时，首先检查蓄电池，确认其电量充足.然后把启动机从发动机上拆下来，解体检查。

检查中发现它的四只电刷过度磨损，整流子表面有明显的烧痕。

由于电刷和整流子接触不良，造成了启动机时转时不转的故障。

用车床把整流子表面修复,再更换四只新的电刷,将启动机修复后装车试验.此时打启动机，启动机正常驱动发动机,发动机也顺利着车。

故障完全排除。

二、启动机不转1.在启动机不能正常转动时，表现为动力下降。

检修时，首先检查蓄电池，确认其电量充足。

然后把启动机从发动机上拆下来，在拆卸过程中发现启动机的前滑动轴承已从发动机后瓢上的轴承孔中脱出。

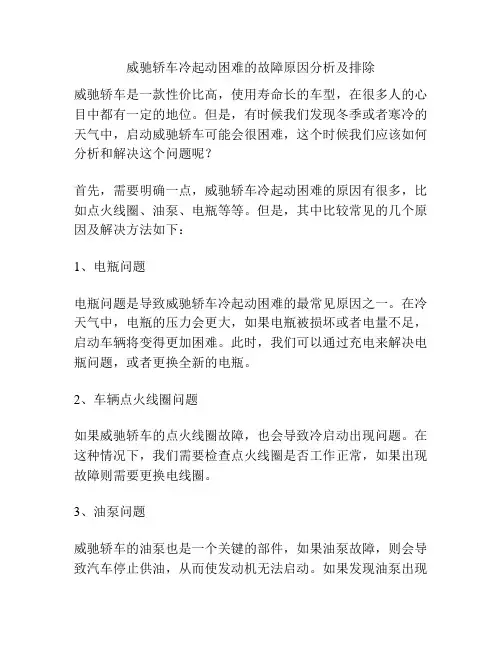

威驰轿车冷起动困难的故障原因分析及排除威驰轿车是一款性价比高，使用寿命长的车型，在很多人的心目中都有一定的地位。

但是，有时候我们发现冬季或者寒冷的天气中，启动威驰轿车可能会很困难，这个时候我们应该如何分析和解决这个问题呢？首先，需要明确一点，威驰轿车冷起动困难的原因有很多，比如点火线圈、油泵、电瓶等等。

但是，其中比较常见的几个原因及解决方法如下：1、电瓶问题电瓶问题是导致威驰轿车冷起动困难的最常见原因之一。

在冷天气中，电瓶的压力会更大，如果电瓶被损坏或者电量不足，启动车辆将变得更加困难。

此时，我们可以通过充电来解决电瓶问题，或者更换全新的电瓶。

2、车辆点火线圈问题如果威驰轿车的点火线圈故障，也会导致冷启动出现问题。

在这种情况下，我们需要检查点火线圈是否工作正常，如果出现故障则需要更换电线圈。

3、油泵问题威驰轿车的油泵也是一个关键的部件，如果油泵故障，则会导致汽车停止供油，从而使发动机无法启动。

如果发现油泵出现问题，则需要及时更换油泵。

总之，在遇到威驰轿车冷起动困难的情况下，我们需要对汽车的电瓶、点火线圈、油泵等主要部件进行检查和分析，找到故障的原因，并及时解决问题。

这样能够确保车辆的正常使用，延长其寿命，同时也能够节约我们的维修费用和时间成本。

另外还有一些其他的问题可能会导致威驰轿车冷起动困难。

例如，氧气传感器故障、点火塞堵塞、空气流量计故障等等，这些问题也可能会导致汽车启动困难。

因此，在进行车辆故障排查的过程中，我们需要全面、详细地进行检查，以确保没有遗漏的问题。

此外，在解决威驰轿车冷起动困难问题的过程中，我们还需要注意以下几点：1、及时更换老化部件威驰轿车作为一款长期使用的车型，其一些部件在经过长时间使用后可能会出现老化、损坏等问题。

因此，我们需要定期检查和更换这些部件，以确保车辆的正常运行。

2、保持良好的驾驶习惯威驰轿车的驾驶习惯也会影响到车辆的启动问题。

在日常使用中，我们需要合理的行驶方式，避免暴踩油门、急加速等行为，以减少对车辆的损伤。

奥迪a6电控点⽕系统组成原理及故障分析(此⽂档为word格式，下载后您可任意编辑修改！)奥迪A6电控点⽕系统组成原理及故障分析摘要：汽车点⽕系统是汽油发动机的重要组成部分，从最开始的磁电机点⽕系统发展为传统的触点式蓄电池点⽕系统、晶体管辅助点⽕系统、、电控点⽕系统其性能的好坏直接影响着发动机能否正常⼯作。

熟悉点⽕系统的组成和⼯作原理，掌握其故障检修⽅法，是从事汽车维修⼯作的技术⼈员和⼯⼈所必须的。

就在⼆⼗世纪70年代，美国GM公司采⽤了集成电路（IC）点⽕装置，⾼能点⽕（HEI）系统，并在分电器内装上点⽕线圈和点⽕控制线路，⼒图将点⽕系统做成⼀体，这种电路具有结构紧凑、可靠性⾼、成本低、耗电少、不需冷却、响应性好等特点。

后期⼜采⽤数字式点⽕时刻控制系统，称为迈塞（MISAR）系统。

该系统体积⼩，由中央处理器（CPU）、存储器（RAM/ROM）和模/数（A/D）转换器等组成。

系统可根据输⼊的冷却液温度、转速和负荷等信号，计算出最佳点⽕时刻。

美国克莱斯勒公司（Chrysler corporation）⾸先创⽴了模拟计算机对发动机点⽕时刻进⾏控制的控制系统。

传统的点⽕系统，其点⽕时刻的调整是依靠机械离⼼式调节装置和真空式调节装置完成的，由于机械的滞后、磨损及装置本⾝的局限性，故不能保证点⽕时刻在最佳值。

⽽⽤ECU控制的点⽕系统，则可⽅便地解决以上问题。

因为⽤微机可考虑更多的对点⽕提前⾓影响的因素，使发动机在各种⼯况下均能达到最佳点⽕时刻，从⽽提⾼发动机的动⼒性、经济性、改善排放指标。

ECU控制的点⽕系统是随着电⼦技术的进步⽽发展起来的⼀门新技术，也是汽车电⼦化的必然趋势，接下来就浅谈⼀下奥迪A6点⽕系统组成原理及故障分析。

关键词：奥迪A6；电控点⽕系统；组成及原理；故障分析ABSTRACT：Automotive gasoline engine ignition system is an important part, from the beginning of the development of magneto ignition system for traditional contact-type battery ignition system, transistor assisted ignition system, electronic ignition systemA direct impact on the performance of the engine is working. Familiar with the ignition system of the composition and working principle, control over their troubleshooting methods, is engaged in vehicle maintenance technicians and workers needed. To 70 years in the twentieth century, the U.S. GM has used a integrated circuit (IC) ignition, high-energy ignition (HEI) system, and built on in the distributor ignition coil and ignition controlcircuit, trying to make one of the ignition system, which kinds of circuit has a compact structure, high reliability, low cost, low power consumption, without cooling, response and good characteristics. Late and use of digital ignition timing control system, known as the Mai Sai (MISAR) system. The system is small, the central processing unit (CPU), memory (RAM / ROM), and analog / digital (A / D) converters and other components. System can be based on the input coolant temperature, speed and load signal, calculate the best ignition timing. U.S. Chrysler (Chrysler corporation) created the first analog computer to control engine ignition timing control system. Conventional ignition system, the ignition timing adjustment is to rely on mechanical adjustment device and the centrifugal vacuum conditioning plant completed, the lag due to mechanical wear and the limitations of the device itself, it can not guarantee the best value of the ignition timing. The ECU controls the ignition system used, you can easily solve the above problem. Because the computer may consider using more of the factors affecting the ignition advance angle, the engine can achieve the best conditions in a variety of ignition timing to improve engine power, economy and improve the emission targets. ECU controlled ignition system, with the progress of electronic technology developed a new technology, but also the inevitable trend of automotive electronics, the next to look at the Audi A6 ignition system of the composition principle and failure analysis.Key Words：Audi A6; electronic ignition system; composition and theory; failure analysis⽬录绪论.......................................... ......................................... ...............................................第⼀章奥迪A6发动机的新特点...................................................................................第⼆章电脑点⽕控制系统组成................................. ........................... ........................2.1 基本知识................................................. .......................... ................................2.2 微电脑点⽕控制系统电路的识读......................................................................2.3 电路元件连接关系及作⽤..................................................................................2.3.1爆震传感器........................................................................................ .....2.3.2温度传感器........................................................................................ .....2.3.3曲轴位置传感器......................................................................................2.3.4发动机转速传感器...................................................................................2.3.5发动机负荷信号................................................... ............................... ......第三章奥迪A6⼯作原理........................... ......................... ................... ........................3.1点⽕系统有关的传感器及开关信号................................. .......................... ........3.1.1 曲轴转⾓与转速传感器：................................. ....................... .............3.1.2 曲轴基准位置传感器（点⽕基准传感器）：..................... .................3.2点⽕提前⾓.................................................... ................................................. ......3.2.1概念....................................................... ............................................... .....3.2.2发动机启动时点⽕提前⾓的控制：............................ .............................3.2.3发动机启动后点⽕提前⾓的控制................................. ............................3.3 闭合⾓.............................................. ................................................. .....................3.3.1概念：点⽕线圈初级线圈通电时间.............................. ......................... ..3.3.2影响初级线圈通过电流的主要因素有发动机转速和蓄电池电压。

起动机常见故障分析与处理----培训课件汽车电路一般是由电源（电瓶、发电机）、用电器（起动机、点火装置、灯具）、仪表、开关、保险以及电线组成。

学会把局部电路从全车电路中分划出来，就必须要掌握各个单元电路的基本配置和接线规律。

在许多车辆的线路设计中使用了继电器装置，所以要建立继电器的控制线圈同属于一个开关控制的概念。

线路中的开关在控制电路中负责通、断的关键器件，而一个主开关上却往往集合了许多导线，分析时要注意这样几个方面。

电瓶的电流是通过什么途径到达开关的？其中间是否经过别的开关和保险？这个开关都控制哪些用电器？每一个被控电器的其作用是什么？开关上的许多接线柱哪一个是直通的，哪一个是接电器的？了解这些并将其掌握，对处理车辆因线路故障而引起的一些问题益处颇大。

汽车电路的特点是单线制，负极搭铁，用电器相互并联。

对于负极搭铁的电路，其回路过程的电流一定是从电源的正极经——导线——开关——用电器——搭铁——回到同一电流的负极，否则构不成真正的通路，线路中也就不能产生电流，形成不了闭合回路。

一、起动机工作原理：发动机在没有外力的作用下是不会自行运转的。

起动机就是一种将电能转变为机械能，以拖动发动机由静态到动态的电器系统中的部件之一。

它用了来自电瓶中已储存的电能并将其转变为机械能，从而带动发动机曲轴转动的一种装置。

起动机能带动并维持发动机运转，需要较大的机械动力。

通常需要大约1.5KW的功率或是负载接近250~380A的电流。

由于起动电流较大，因而必须要采用较为粗的电缆线来传导电流。

二、结构组成及其功能：1、起动机主要由：永久磁铁，电枢，驱动齿轮，电磁开关等零件组成。

2、主要零件的功能：1）电枢：电枢中有许多导线线圈，故电枢也被称为导线线圈。

电枢中的每一个线圈都被连接到一筒状形式的铜片上，铜片之间以及铜片与电枢轴之间相互绝缘。

电枢上的铜片设计结构所形成的换向器为电刷提供了滑动接触表面，电枢由装在钢轴上的叠层铁心和电枢绕组组成。

采用了大众最新的第五代防盗锁止系统，主启动装置按钮E378、进、组合仪表中的控制单元电子转向柱锁止装置网关）、车载电网双离合变速箱机电，进入及起动许可控制单元总线系统，并总线查询防盗锁止系统控制单元（J285内的信息，J965收到信息后，再通过其端子T40/40至J519的T73a/54端子的线路，向J519发送S触点信号，通过其端子T40/35至J519的T73a/47端子的线路和T40/27至J519的T73a/44端子的线路，J519发出15请求信号，J519收到信号后，一方面通过CAN线点亮仪表等，另一方面向J329继电器电磁线圈提供电源，使J329继电器工作为部分用电设备提供电源，第三方面向J623和J743等驱动系统控制单元提供15信号，J623控制单元收到15信号后会通过驱动CAN总线、J533、舒适CAN总线和J285内的防盗锁止系统控制单元进行身份信息交换和验证，验证通过后J623就会进入工作状态，仪表上的EPC灯会点亮，J743控制单元收到15信号后会通过驱动CAN总线、J533、舒在J623和J743等控制单元的身份信息验证通过之后，需满足以下三个条件起动机才可以正常运转：图2迈腾B8的仪表图1迈腾B8启动防盗系统的组成J623 J743伺服电机3.4……J533J386/387J519J764J285J965E378室内天线钥匙图3迈腾B8启动防盗系统原理电路图图4读取故障码①踩下制动踏板，制动开关F （如图3所示）会通过T4gk/3到T91/37和T4gk/1到T91/60两条线路，把制动信号传递给发动机控制单元J623，J623会将此制动信号经驱动CAN 总线→J533→舒适CAN 总线传递给仪表控制单元J285，此时观察仪表的制动指示灯会熄灭，同时J623还会将制动信号经驱动CAN 总线→J533→舒适CAN 总线传递给车载电网控制单元J519，J519会给制动灯供电，制动灯点亮，如果制动开关传递给J623的信号异常，J623会进入应急状态，默认制动踏板处于踩下状态，此时不踩制动踏板能够起动发动机，仪表的制动指示灯会熄灭，车尾部的制动灯会点亮。

江西理工大学南昌校区毕业设计（论文）开题报告机电工程系汽车检测与维修专业09 级（2112届）汽车班学生胡才宝题目：汽车启动系统电路故障分析本课题来源及研究现状：1、自选2、伴随着科技的发展，汽车上的电器设备越来越多，也越来越复杂，现代汽车发动机在进入正常运转之前必须借助外力来启动。

所以启动系统是发动机正常工作必不可少的组成部分。

启动系统的正常工作能保证发动机正常工作使其具有较长的使用寿命。

启动系统的基本组成有:蓄电池，点火开关、启动继电器、启动机等，启动系统的基本功用有：通过启动机将蓄电池的电能转换成机械能，启动发动机运转。

启动系统的工作原理有：，以使电磁开关通电工作。

汽油发动机的启动开关与点火开关组合在一起。

（常开型）控制启动机电磁开关电路的通断，启动开关只是控制启动继电器线圈电路，从而保护了启动开关，有单联型（保护启动开关）和复合型（既保护启动开关又保护启动机）。

启动电路是控制起动机运行不可缺少的部分。

各种电路检测设备相继出现，电路故障很复杂，单单靠经验是不能完全解决问题的。

要通过使用检测仪器对车辆进行电路检测，懂得电路图基本的分析，这样才能够方便、快捷地找出车辆故障，避免盲目地拆装。

在检修时一定要了解车辆的构造，因为车辆的整体是相互联系的。

课题研究目标、内容、方法和手段；1.研究目标：本课题是讲解汽车启动系统电路故障分析与故障诊断排除。

2.研究内容：阐述汽车启动系统组成，日常使用的基本维护，启动系统电路故障与故障的分析，通过实例的讲解来深入研究汽车启动系统的电路故障诊断。

总结出启动系统电路的典型故障与诊断排除等知识。

3.研究方法和手段：根据所学的专业知识和维修单位的实践，借助大量相关电路故障诊断的书籍，期刊，对启动系统电路故障进行探讨。

通过直观法：直观诊断通过人的感觉器官对汽车进行故障诊断。

电路分析法：电路分析法既以故障车的电路原理图为基础，在电路上进行故障分析和判断，推断出可能的故障原因和故障部位的方法。

汽车起动机运转故障诊断及排除汽车起动系统是由汽车起动机、电磁开关、启动继电器、蓄电池等结构组成。

在汽车起动系统中任何结构的故障都会导致汽车停止正常运转，发动机无法运行。

为此，通过分析汽车起动系统中存在的任何故障讨论研究，分析故障发生原因，并制定相应的故障排除措施。

标签：汽车起动系统;故障分析;排除措施TB0 引言随着我国经济的飞速发展，我国汽车工业方面也取得了显著成果，就2014年上半年来看，我国汽车持有量已达到1.1亿辆，就相关数据表明，我国私有汽车持有量已超越日本，世界排名第二，仅次于美国。

同时随着我国汽车数量的飞速增加，在带给人们便捷方便的同时，汽车电气故障问题也随着产生，作为直接影响汽车发动机正常运转的汽车启动系统，其质量的好坏决定了汽车电气系统的整体结构是否稳定，常见的汽车起动系统故障有汽车启动机出现空转、不转、无力，起动机齿轮异常、电磁开关出现异常响动等，本文就是通过对上述各故障进行故障分析，并结合实际情况，制定出相应的故障诊断措施和维护模式。

1 汽车起动机空转现象1.1 空转情况汽车发动机在接通电源后，汽车起动机出现空转现象，齿轮不能带动发动机运行。

1.2 故障分析汽车起动机中的单向啮合器由于搭扣不紧而造成啮合器打滑或起动机飞轮齿出现严重磨损或损坏现象;起动机电磁控制系统的电磁开关较短或起动机电磁枢纽中的辅助线圈出现短路现象或短路现象，从而导致电磁枢纽偏离原有的工作位置;起动机出现拔叉脱槽现象，致使小齿轮不能正常驱动，无法达到啮合模式。

1.3 具体排除措施产生起动机空转现象大致可分为以下两种情况，一种是启动机内部的小齿轮不能与其齿圈相结合，从而造成起动机出现空转现象，其故障主要来源于汽车起动机内部的控制中心和操作中心;另一种是汽车起动机内部的小齿轮与其齿圈结合在一起后，致使啮合器出现打滑现象而使汽车起动机空转现象的存在，其故障的主要来源于汽车起动机内部的啮合器结构。

因此，针对上述出现的故障可知，若是故障原因出现在汽车内部小齿轮不能和齿圈相结合，就机械强制模式下的汽车起动机来说，则应先仔细检查汽车传动叉行程是否合乎指定标准，若偏离指定标准，小齿轮与齿圈结合时，啮合器的主接触头就已经与主接触盘相接触从而造成汽车起动机出现空转情况。

汽车发动机自动启停功能的故障诊断与维修探讨摘要：汽车发动机自动启停功能作为现代汽车重要宣传卖点之一，在汽车运行中开启此功能，即可极大地减少车辆燃油损耗，且有利于汽车废气排放量的减少，对降低汽车尾气对大气环境的破坏和污染具有积极意义。

本文在介绍汽车发动机自动启停技术的基础上，研究了当前的汽车发动机自动启停系统的类型，进一步结合具体案例分析了汽车发动机自动启停功能的故障诊断与维修方法，希望给汽车维修工作人员开展具体的维修工作提供一些新思路。

关键词：汽车发动机；自动启停功能；故障诊断；维修近年来，我国汽车保有量随人们经济收入水平的提高而不断增加，使得交通拥堵发展成为城市的常态问题之一。

而在交通拥堵期间，汽车发动机处于怠速状态，在此状况下，汽车油耗增加的同时，会导致大气受到严重的污染。

为解决汽车怠速状态下的各类问题，汽车发动机自动启停技术随之兴起，并逐渐发展成为现代汽车销售中的一大卖点。

但不可否认的是汽车发动机自动启停技术作为新兴技术，在故障诊断和维修领域的研究不够深入，鉴于此，本文深入研究故障诊断及维修内容，旨在促进汽车发动机自动启停功能的完善与发展，继而为汽车制造技术的全面提升夯实基础。

1.汽车发动机自动启停技术概述汽车作为重要交通工具之一，虽然大量生产汽车，可以为人们的出行提供巨大的便利，但是大量汽车的出现也给交通带来了巨大的挑战，尤其是节假日期间，因汽车导致的交通拥堵问题已经成为社会中的常态现象之一。

在交通拥堵、故障等状况出现时，汽车油耗增加的同时，会造成严重的大气污染[1]。

因此，针对汽车怠速状态产生的问题，人们开始展开了深层次研究，并研制了汽车发动机自动启停技术，成功解决了汽车怠速状态下的各类问题，其指的是在汽车行驶过程中因交通拥堵、突发状况等因素而要临时停车，在停车时刻会自动熄火，而在汽车需要继续前行时，汽车会自动重启发动机为前进提供动力的一项技术[2]。

汽车发动机自动启停功能的实现，指的是在汽车行驶阶段，驾驶员踩制动踏板，车辆在短暂的完全停止运行后，发动机会自动熄火。
