三极管放大电路设计参数计算及静态工作点方法

在学习之前，我们先来了解一个概念：什麽是Q 点？它就是直流工作点，又称为静态工作点，简称Q 点。

我们在进行静态分析时，主要是求基极直流电流I B 、集电极直流电流I C 、集电极与发射极间的直流电压U CE 一：公式法计算Q 点我们可以根据放大电路的直流通路，估算出放大电路的静态工作点。

下面把求I B 、I C 、U CE 的公式列出来三极管导通时，U BE 的变化很小，可视为常数，我们一般认为：硅管为 0.7V锗管为 0.2V例1:估算图(1)放大电路的静态工作点。

其中R B =120千欧，R C =1千欧，U CC =24伏，ß=50，三极管为硅管解：I B =(U CC -U BE )/R B =24-0.7/120000=0.194(mA) I C =ßI B =50*0.194=9.7(mA) U CE =U CC -I C R C =24-9.7*1=14.3V二：图解法计算Q 点三极管的电流、电压关系可用输入特性曲线和输出特性曲线表示，我们可以在特性曲线上，直接用作图的方法来确定静态工作点。

用图解法的关键是正确的作出直流负载线，通过直流负载线与i B =I BQ 的特性曲线的交点，即为Q 点。

读出它的坐标即得I C 和U CE图解法求Q 点的步骤为：（1）：通过直流负载方程画出直流负载线，（直流负载方程为U CE =U CC -i C R C ） （2）：由基极回路求出I B（3）：找出i B =I B 这一条输出特性曲线与直流负载线的交点就是Q 点。

读出Q 点的坐标即为所求。

例2：如图（2）所示电路，已知Rb=280千欧，Rc=3千欧，Ucc=12伏，三极管的输出特性曲线如图（3）所示，试用图解法确定静态工作点。

解：（1）画直流负载线：因直流负载方程为U CE =U CC -i C R Ci C =0，U CE =U CC =12V ；U CE =4mA ，i C =U CC /R C =4mA ，连接这两点，即得直流负载线：如图（3）中的兰线 （2）通过基极输入回路，求得I B =（U CC -U BE ）/R C =40uA （3）找出Q 点（如图（3）所示），因此I C =2mA ；U CE =6V三：电路参数对静态工作点的影响静态工作点的位置在实际应用中很重要，它与电路参数有关。

三极管放大电路设计参数计算及静态工作点设置方法设计参数计算主要包括放大器的放大倍数、输入电阻、输出电阻和频率响应等参数的计算。

静态工作点设置指的是设置三极管的工作点电流和直流偏置电压，保证放大器在工作状态下的正常工作。

1.放大倍数的计算放大倍数是用来衡量放大器的信号放大情况的参数。

放大倍数的计算可以通过三极管的直流电流放大倍数和交流电流放大倍数的乘积来得到。

直流电流放大倍数可以通过三极管的参数手册查找得到，交流电流放大倍数与输入电阻和输出电阻相关，可以通过小信号模型计算得到。

2.输入电阻的计算输入电阻是指输入信号与输入端电阻之间的电阻值。

输入电阻可以通过分压器电阻和输入电容等组成，具体计算可以通过电路的电流和电压关系计算得到。

3.输出电阻的计算输出电阻是指输出信号与输出端电阻之间的电阻值。

输出电阻可以通过输出电流和输出电压关系计算得到。

4.频率响应的计算频率响应是指放大器对不同频率的输入信号的响应情况。

频率响应可以通过三极管的参数和电容等元件的组成计算得到，可以使用电路分析软件进行模拟计算。

静态工作点设置是为了保证放大器在工作状态下的正常工作，通过设置三极管的工作点电流和直流偏置电压来实现。

1.工作点电流的设置工作点电流是指三极管的静态电流，可以通过电路组成元件的参数计算得到，通过电阻和电压的关系来计算。

2.直流偏置电压的设置直流偏置电压是指三极管的偏置电压，可以通过分压电阻和二极管的压降计算得到，通过电路的分析可以得到具体的计算方法。

总结：三极管放大电路的设计参数计算和静态工作点设置是设计一个合理的放大器电路的重要步骤。

通过计算和设置合适的参数和工作点，可以实现放大器的正常工作。

为此，需要了解三极管的参数和工作原理，以及电路计算和分析的方法，同时还需要使用相关的电路分析软件进行模拟计算和仿真。

三极管静态工作点计算
三极管静态工作点是指三极管在截止状态下(即输入信号为零时)的电压和电流值。

以下是计算三极管静态工作点的步骤:
1. 确定三极管的基极电压。

基极电压是三极管的一个重要参数,决定了三极管的工作状态,因此需要首先确定。

通常,基极电压应低于管电压(即Vref),但不应低于0.8倍管电压(即Vref/2)。

2. 计算截止状态下的管电压和管电流。

在三极管截止状态下,
电流为零,因此可以使用以下公式计算:
Vout = Vref * (1 + Iout/Iref)
其中Vout是三极管的截止电压,Vref是三极管的设计值,Iout是三极管的截止状态下的电流,Iref是三极管的工作电流。

3. 确定负载电阻。

如果使用三极管进行放大器或电路中的其他电路,则需要确定负载电阻。

负载电阻会影响三极管的工作电压和电流,因此需要计算。

4. 调整Vout的计算值。

根据上面的公式,当负载电阻增大
时,Vout应减小,因此需要调整Vout的计算值,以确保三极管在负载电阻较大的情况下正常工作。

5. 计算非最大值抑制电流(MSVM)。

当三极管处于放大状态时,
输入信号可能会超过其额定值,导致三极管损坏。

为了最小化输入信号引起的电流变化,需要进行非最大值抑制。

因此,需要计算三极管在放大状态下的MSVM。

在计算三极管静态工作点时,需要综合考虑基极电压、管电压、
负载电阻和MSVM等因素。

如果需要在实际应用中使用三极管,请务必考虑这些因素,以确保其正常工作。

在学习之前，我们先来了解一个概念：什麽是Q 点？它就是直流工作点，又称为静态工作点，简称Q 点。

我们在进行静态分析时，主要是求基极直流电流I B 、集电极直流电流I C 、集电极与发射极间的直流电压U CE 一：公式法计算Q 点我们可以根据放大电路的直流通路，估算出放大电路的静态工作点。

下面把求I B 、I C 、U CE 的公式列出来三极管导通时，U BE 的变化很小，可视为常数，我们一般认为：硅管为 0.7V锗管为 0.2V例1:估算图(1)放大电路的静态工作点。

其中R B =120千欧，R C =1千欧，U CC =24伏，ß=50，三极管为硅管解：I B =(U CC -U BE )/R B =24-0.7/120000=0.194(mA) I C =ßI B =50*0.194=9.7(mA) U CE =U CC -I C R C =24-9.7*w1=14.3V二：图解法计算Q 点三极管的电流、电压关系可用输入特性曲线和输出特性曲线表示，我们可以在特性曲线上，直接用作图的方法来确定静态工作点。

用图解法的关键是正确的作出直流负载线，通过直流负载线与i B =I BQ 的特性曲线的交点，即为Q 点。

读出它的坐标即得I C 和U CE图解法求Q 点的步骤为：（1）：通过直流负载方程画出直流负载线，（直流负载方程为U CE =U CC -i C R C ） （2）：由基极回路求出I B（3）：找出i B =I B 这一条输出特性曲线与直流负载线的交点就是Q 点。

读出Q 点的坐标即为所求。

例2：如图（2）所示电路，已知Rb=280千欧，Rc=3千欧，Ucc=12伏，三极管的输出特性曲线如图（3）所示，试用图解法确定静态工作点。

解：（1）画直流负载线：因直流负载方程为U CE =U CC -i C R Ci C =0，U CE =U CC =12V ；U CE =4mA ，i C =U CC /R C =4mA ，连接这两点，即得直流负载线：如图（3）中的兰线 （2）通过基极输入回路，求得I B =（U CC -U BE ）/R C =40uA （3）找出Q 点（如图（3）所示），因此I C =2mA ；U CE =6V三：电路参数对静态工作点的影响静态工作点的位置在实际应用中很重要，它与电路参数有关。

bjt放大电路中的静态工作点BJT放大电路是电子电路中常见的一种电路结构，通过对三极管的合适偏置，可以实现信号的放大功能。

在BJT放大电路中，静态工作点的设置至关重要，它决定了电路的放大效果和稳定性。

静态工作点，也称为静态工作状态或直流工作点，是指在无输入信号时，三极管的工作状态。

通过合适的静态工作点设置，可以确保放大电路在正常工作范围内，同时提供足够的放大增益和线性度。

在BJT放大电路中，静态工作点通常通过直流偏置电压来确定。

偏置电压的设置需要考虑三极管的工作区域，一般分为截止区、饱和区和放大区。

在放大区工作时，三极管的工作最为稳定，放大效果也最好。

为了确定合适的静态工作点，需要考虑电路的直流负载线和负载电阻。

通过分析负载线的斜率和截距，可以确定静态工作点的位置。

同时，还需要考虑三极管的静态参数，如β值、VBE和ICBO等，这些参数直接影响静态工作点的位置和稳定性。

在实际设计中，可以通过仿真软件进行静态工作点的分析和调整。

通过改变偏置电压和负载电阻的数值，可以调整静态工作点的位置，以获得最佳的放大效果和稳定性。

除了考虑静态工作点的位置，还需注意静态工作点的稳定性。

过高或过低的偏置电压都会导致放大电路的失真和不稳定性。

因此，在设计放大电路时，需要综合考虑静态工作点的位置和稳定性，以确保电路的正常工作。

总的来说，BJT放大电路中静态工作点的设置是至关重要的。

通过合理的偏置设置和参数分析，可以确保放大电路具有良好的放大效果和稳定性。

在实际设计中，需要综合考虑电路的各种参数，以实现最佳的性能表现。

只有在静态工作点设置恰当的情况下，放大电路才能发挥出最大的功效，实现信号的有效放大。

实训六三极管基本放大电路
一、实验目的
1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数的测试方法。

二、实验内容
直流电源为放大信号提供能量，也为放大电路提供合适的直流工作点。

直流工作点设置不同，三极管会工作在三个状态：截止、放大和饱和。

实验在合适直流工作点上，测量三极管电路的放大能力，并在不当的直流工作点上观察截止和饱和失真。

三、实验设备
函数信号发生器、双踪示波器、基本放大电路电路板
四、实验过程
接线如图所示，信号发生器从输入端接入，示波器CH1接输入，CH2接输出（三个黑夹子都夹在地线上）。

(上面电路图不写入实训报告，从下面开始写入)
1、静态工作点：电路板加12V电压，用万用表测R E电压，调R W1使U RE= 1V，因为R E的电阻为1K，此时I C≈I E=1mA，测三极管各点对地电压，填表一。

2、表头3V，40dB衰减，信号发生器输出30mV，f=1KHz的信号。

操作示波器得到波形，测量U i、U O，用公式计算电压放大倍数，填表二。

3、观察失真，调R W1到失真出现，画出失真波形，说明是什么失真（可略提高输入信号电压），填表三。

三极管放大区计算三极管放大电路是电子电路中最常用的电路之一，其性能的准确计算对于电子设备的性能至关重要。

三极管的放大区计算主要包括以下方面：1. 静态工作点静态工作点是三极管放大电路中最重要的参数之一，它决定了输出信号的幅度和波形质量。

静态工作点的计算公式为：IC=β×(Vcc-Vbe)/Rc其中，IC为集电极电流，β为三极管的放大倍数，Vcc为电源电压，Vbe为基极-发射极电压，Rc为集电极电阻。

2. 动态性能动态性能是指三极管在交流信号作用下的性能表现。

三极管的放大倍数、频率响应和失真度等都是动态性能的重要参数。

其中，放大倍数可以通过β值来计算，频率响应则可以通过测试电路的频率特性来确定。

3. 负载线负载线是指三极管输出端的电压和电流之间的关系曲线。

在三极管放大电路中，负载线的计算对于确定最大输出电压和最大输出电流非常重要。

负载线的计算公式为：IL=β×(Vcc-Vbe)/RL其中，IL为负载电流，RL为负载电阻。

4. 输入阻抗输入阻抗是指三极管输入端的电阻值，它决定了电路对信号源的负载情况。

输入阻抗的计算公式为：Zin=Rb//[(1/β)//(Rs+Rc)]其中，Rb为基极电阻，Rs为信号源内阻，Rc为集电极电阻。

5. 输出阻抗输出阻抗是指三极管输出端的电阻值，它决定了电路对负载的驱动能力。

输出阻抗的计算公式为：Zout=(Rs+Rc)//RL其中，Rs为信号源内阻，Rc为集电极电阻，RL为负载电阻。

6. 偏置电路偏置电路是用于设置三极管静态工作点的电路。

常见的偏置电路有固定偏置电路和分压偏置电路等。

偏置电路的计算公式可以根据具体电路来确定。

7. 保护电路保护电路是电子设备中不可忽视的一部分，它可以确保三极管不会因为过电压、过电流等原因而损坏。

以下是几种常见的保护电路：（1）稳压二极管保护电路稳压二极管可以限制三极管的基极-发射极电压，从而保护三极管免受过电压的损害。

三极管放大电路设计参数计算及静态工作点设置方法三极管放大电路是一种常见的电子放大电路，适用于信号放大和功率放大等应用。

在设计三极管放大电路时，需要确定一些参数来保证电路的性能和稳定性，并且要设置合适的静态工作点来确保信号的放大没有失真。

本文将详细介绍三极管放大电路参数的计算和静态工作点的设置方法。

一、三极管放大电路参数的计算在设计三极管放大电路时，需要确定以下参数：输入电阻(Rin)，输出电阻(Rout)，电压增益(Av)，功率增益(Ap)，频率响应等。

1. 输入电阻(Rin)的计算输入电阻是指输入信号与输入电路之间的等效电阻。

输入电阻的计算公式为：Rin = β × (RE + Rin')其中，β为三极管的放大倍数，RE为发射极电阻，Rin'为信号源的内部电阻。

2. 输出电阻(Rout)的计算输出电阻是指输出信号与输出电路之间的等效电阻。

输出电阻的计算公式为：Rout = RL // RC其中，RL为负载电阻，RC为集电极电阻。

3.电压增益(Av)的计算电压增益是指输出电压与输入电压之间的增益倍数。

电压增益的计算公式为：Av=-β×(RL//RC)4.功率增益(Ap)的计算功率增益是指输出功率与输入功率之间的增益倍数。

功率增益的计算公式为：Ap=Av^25.频率响应的计算频率响应是指电路对不同频率信号的放大程度。

频率响应的计算需要考虑三极管和其他元件的频率特性。

二、静态工作点的设置方法静态工作点是指三极管放大电路在无输入信号时的直流电压和电流的状态。

合适的静态工作点能够确保信号放大不失真，并保证电路的稳定性。

静态工作点主要通过设计稳定的偏置电路来设置，一般可以采用电流源偏置或电阻偏置的方式。

1.电流源偏置电流源偏置是通过集电极电流源来提供恒定的偏置电流，使得三极管工作在恒定的电流状态。

电流源偏置能够提供较高的静态稳定性和抗干扰能力，但电路复杂度较高。

2.电阻偏置电阻偏置是通过串联电阻来提供偏置电流，使得三极管工作在恒定的电流状态。

三极管的静态工作点三极管是电子元件中最为基本的一种，它具有电流放大、开关等多种功能，因此应用广泛。

而三极管的静态工作点是三极管操作过程中的关键点之一，它可以影响三极管的工作状态和性能。

下面，将从以下几方面详细介绍三极管的静态工作点。

一、什么是静态工作点三极管的工作状态可以通过图像呈现出来，而这个图像被称为特性曲线。

图像中的一点代表了三极管的某一工作状态，而这个工作状态可以通过两个参数来描述，即电压和电流。

当电压和电流确定时，就可以确定三极管的静态工作点。

简单来说，静态工作点就是三极管的稳态工作点，是三极管特性曲线上某一点的电压和电流值。

二、如何确定静态工作点1. 采用试算法试算法是最常用来确定三极管静态工作点的方法。

这个方法包括了以下几个步骤：① 先根据三极管的管子标准参数计算出直流稳态放大系数β。

② 根据负载电阻值计算出电路中的电流值。

③ 计算出电源电压和三极管的发射极电阻。

④ 画出三极管的特性曲线图，并根据实际电路参数确定曲线的位置。

⑤ 从特性曲线中读出电流和电压值，计算出三极管的静态工作点。

2. 采用基准电流源法基准电流源法是另外一种确定三极管静态工作点的方法，它需要如下步骤：① 确定基准电流源的电流值。

② 连接有效高阻负载产生基准电压，使其等于三极管基极电压。

③ 根据电压和电流计算出三极管的静态工作点。

三、静态工作点的优化三极管的静态工作点不能超过最大功率限制和最大电压限制。

否则，三极管可能遭受损坏，影响电路的正常工作。

因此，在确定静态工作点时，要遵守安全指导书，合理调整电路参数，尽量将静态工作点调整到最佳位置。

结语：三极管是一种基础的电子元件，它在电子电路中的应用非常广泛。

而静态工作点是三极管电路中一个非常重要的概念，它影响着三极管的性能和工作状态。

因此，在设计和调试三极管电路时，一定要详细了解三极管静态工作点的相关知识，并且使用正确的方法进行计算和优化。

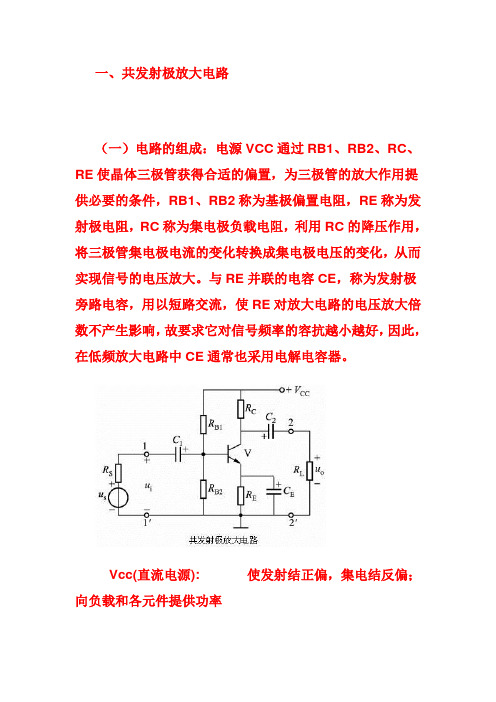

一、共发射极放大电路（一）电路的组成：电源VCC通过RB1、RB2、RC、RE使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2称为基极偏置电阻，RE称为发射极电阻，RC称为集电极负载电阻，利用RC的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。

与RE并联的电容CE，称为发射极旁路电容，用以短路交流，使RE对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中CE通常也采用电解电容器。

Vcc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率C1、C2(耦合电容): 隔直流、通交流；RB1、RB2(基极偏置电阻)：提供合适的基极电流RC(集极负载电阻)：将DIC ® DUC ，使电流放大® 电压放大RE(发射极电阻)：稳定静态工作点“Q ”CE(发射极旁路电容)：短路交流，消除RE对电压放大倍数的影响（二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。

电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~ 10)UBEQ 838电子求静态工作点Q：方法1.估算工作点Q不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q点的原理：方法2.利用戴维宁定理求IBQ（三）性能指标分析将放大电路中的C1、C2、CE短路，电源Vcc短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。

1.电压放大倍数2.输入电阻计算3.输出电阻 Ro = RC 没有旁路电容CE时：1.电压放大倍数源电压放大倍数2.输入电阻3.输出电阻 Ro = RC二、共集电极放大电路(射极输出器、射极跟随器)（一）电路组成与静态工作点共集电极放大电路如下图(a)所示，图(b)、(c)分别是它的直流通路和交流通路。

三极管放大电路设计参数计算及静态工作点设置方法首先，我们需要确定电路的放大倍数，即输入信号的幅度与输出信号的幅度之比。

根据放大倍数的要求，可以确定三极管的工作状态，包括放大模式和饱和模式。

放大模式下，三极管工作在放大区，输入信号的变化会引起输出信号的变化。

饱和模式下，三极管工作在饱和区，输出信号的变化不再受输入信号的影响。

根据放大倍数的要求选择合适的工作状态。

其次，我们需要确定三极管的工作电流和工作电压。

工作电流决定了三极管的放大能力，一般选择适中的工作电流。

工作电压决定了三极管的工作状态，包括放大区和饱和区。

在放大区中，输入信号会被放大；在饱和区中，输入信号不再被放大。

选择合适的工作电压可以使得电路在放大区中工作。

接下来，我们需要计算电路的元器件参数，包括三极管的输入阻抗、输出阻抗和增益。

输入阻抗决定了输入信号与电路之间的匹配程度，输出阻抗决定了电路对负载的驱动能力，增益决定了输入信号与输出信号之间的关系。

根据电路的需求确定合适的元器件参数。

最后，我们需要设置静态工作点，即三极管的稳定工作状态，使得输出信号在正负半周均能够被放大。

静态工作点的设置可以通过调整电路的直流工作电压来实现。

静态工作点的设置一般是通过选择合适的偏置电阻、偏置电容和电源电压来实现。

总之，三极管放大电路的设计需要进行参数计算和静态工作点的设置。

通过选择合适的工作状态、工作电流和工作电压，计算合适的元器件参数，以及设置合适的静态工作点，可以实现三极管放大电路的设计。

在设计过程中，还需要考虑电路的稳定性、线性度和功耗等因素，以满足电路的实际应用需求。

三极管阻容耦合静态工作点
三极管阻容耦合静态工作点是指在放大电路中，三极管在直流电源作用下的工作状态。

为使三极管工作在最佳状态，需要确定其静态工作点，包括基极电流IB、集电极电流IC和管压降VCE。

确定静态工作点的方法如下：
1. 使用仿真软件，化简电路，干掉所有和交流相关的元件，同时令电阻RC=2k。

2. 利用 Multisim 的参数扫描功能，对RB取不同值，观察2号节点的电压值。

当V(2)为6伏时，beta值约为166。

3. 找到2N2222三极管的放大倍数（beta值）为153.575。

4. 估算RB。

由静态工作点V(2)为6V，可计算IC为3mA。

根据beta值为153，三极管发射结电压约为0.7V，计算IB约为19.6uA。

由RB*IB+0.7=12V，可得RB约为576kOhm。

实际应用中，可以根据实际需求选择RB为576k或630k左右。

这样使用一个放大倍数约为153的晶体管2N222搭建单级放大电路时，选择初始静态工作点的参数RB为600k，RC 为2k，初始Uce选择6V左右即可。

三极管静态工作点 multisim
三极管静态工作点是指三极管在没有输入信号时的直流偏置点。

在设计放大电路时，正确设置三极管的静态工作点非常重要，因为它直接影响了电路的增益、线性度和稳定性。

在Multisim中，我们可以通过模拟实验来观察三极管的静态工作点。

首先，我们需要在Multisim中选择一个三极管元件，并将其放置在电路图中。

然后，我们需要为三极管提供适当的电源电压和电阻，以确定三极管的静态工作点。

在设置电源电压时，我们需要考虑三极管的最大工作电压和电流。

通常情况下，我们会选择一个适当的直流电源电压，并使用电阻限制三极管的电流。

在Multisim中，我们可以使用电源和电阻元件来模拟这些电路。

一旦我们确定了电源电压和电阻，我们就可以使用Multisim的仿真功能来模拟三极管的静态工作点。

我们可以通过设置Multisim的仿真参数来观察电路的性能，例如电压增益、输入和输出电阻、频率响应等。

在Multisim中，我们可以使用曲线跟踪器来观察三极管的静态工作点。

曲线跟踪器是一种可视化工具，可以显示电路中各个元件的电压和电流。

通过观察曲线跟踪器，我们可以确定三极管的静态工作点，并调整电路中的元件以优化电路的性能。

通过Multisim的模拟实验，我们可以更好地理解三极管的静态工作点，并优化放大电路的性能。

在实际应用中，正确设置三极管的静态工作点是设计高性能放大电路的重要一步。

稳定三极管放大电路的静态工作点采用引言：稳定三极管放大电路是一种常见的电子电路，用于放大电信号。

在设计电路时，需要确定三极管的静态工作点，以确保电路的稳定性和线性放大特性。

本文将详细介绍稳定三极管放大电路静态工作点的确定方法和相关注意事项。

一、什么是静态工作点？静态工作点是指三极管放大电路在没有输入信号时的电压和电流状态。

在静态工作点下，三极管处于线性放大区，能够正常放大输入信号。

确定静态工作点的关键是确定三极管的负偏置电压和负偏置电流。

二、确定静态工作点的方法1. 确定负偏置电压：负偏置电压是指基极相对于发射极的电压，用于将三极管的基极电压稳定在合适的工作区域。

通常情况下，负偏置电压为0.6V，可以通过一个二极管或电阻分压电路来实现。

选择合适的电阻值或二极管来确定负偏置电压。

2. 确定负偏置电流：负偏置电流是指三极管的基极电流，用于确定三极管的工作状态。

负偏置电流的大小决定了三极管的放大倍数和线性放大范围。

负偏置电流过小会导致放大倍数较低，负偏置电流过大会导致功耗增加和三极管易烧坏。

一般情况下，负偏置电流的大小为三极管的最大漏极电流的10%~20%。

3. 确定漏极电流和漏极电压：漏极电流是指三极管的输出电流，漏极电压是指三极管的输出电压。

确定漏极电流和漏极电压需要根据电路的要求和实际情况进行选择。

一般情况下，漏极电流和漏极电压应在三极管的工作范围内，并且要考虑功耗和线性放大范围的平衡。

三、注意事项1. 选择适合的三极管：在确定静态工作点时，需要选择适合的三极管。

不同型号的三极管具有不同的参数和特性，需要根据实际需求进行选择。

常见的参数有最大漏极电流、最大漏极电压、最大功耗等。

2. 考虑温度变化：温度变化会影响三极管的特性和参数，可能导致静态工作点的偏移。

因此，在设计电路时，需要考虑温度变化对静态工作点的影响，并采取相应的补偿措施，如添加温度补偿电路。

3. 考虑输入信号的幅值：静态工作点的选择应考虑到输入信号的幅值范围。
