前 言 森兰变频节能器的用户朋友 您好！ 感谢您选用森兰SB61Z系列注塑机专用变频节能器。
森兰SB61Z系列变频节能器由高性能数字处理器DSP控制，功能齐全，操作简便，并严格按照GB/T 12668.2－2002标准研制开发。
SB61Z系列变频节能器适用于各种液压传动控制的定量泵注塑机，根据注塑机不同的工作阶段所需的压力和流量的不同，相应的调整油泵的输出功率，达到节能的目的，节能效果显著。
森兰SB61Z系列变频节能器安装操作虽然简单，但误操作可能会引起意外事故，缩短变频节能器寿命，降低其性能，因此在使用前将使用手册交给变频节能器操作员，请其务必仔细熟读使用手册，掌握正确使用方法并请妥善保管使用手册，以便能长久使用。
本系列变频节能器采用最新的无速度传感器矢量控制模式，如果在使用中有不明之处，或者未能发挥其优良性能时，请仔细参阅使用手册，将有助于正确使用变频节能器。
目 录 第一章概述1.1 变频节能器交货时的注意事项------------------------------------1-1 1.2 型号说明---------------------------------------------------------------1-1 1.3 变频节能器的铭牌---------------------------------------------------1-1 1.4 产品的保修------------------------------------------------------------1-2 1.5 安全注意事项---------------------------------------------------------1-2第二章变频节能器的安装与配线2.1 变频节能器的安装---------------------------------------------------2-1 2.2 变频节能器的配线---------------------------------------------------2-5 2.3 变频节能器基本配线图---------------------------------------------2-7第三章变频节能器操作说明3.1 操作面板外观---------------------------------------------------------3-1 3.2 按键功能说明---------------------------------------------------------3-2 3.3 变频节能器显示内容说明------------------------------------------3-2 3.4 运行操作方法---------------------------------------------------------3-2 3.5 变频节能器控制模式------------------------------------------------3-3 3.6 变频节能器频率设定模式------------------------------------------3-3 3.7 变频节能器操作面板显示状态------------------------------------3-3 3.8 变频节能器操作面板操作------------------------------------------3-4 3.9 变频节能器外控端子操作------------------------------------------3-5 3.10 用户密码功能---------------------------------------------------------3-5第四章标准规范4.1 型号规格---------------------------------------------------------------4-1 4.2 公共规范---------------------------------------------------------------4-1 4.3 外型尺寸---------------------------------------------------------------4-2第五章功能参数表5.1功能参数表说明------------------------------------------------------5-15.2 功能参数表------------------------------------------------------------5-2第六章详细功能说明6.1基本功能组F0--------------------------------------------------------6-1 6.2 V/F控制功能组F1---------------------------------------------------6-8 6.3 矢量控制功能组F2--------------------------------------------------6-16 6.4 模拟给定功能组F3--------------------------------------------------6-18 6.5 辅助功能组F4--------------------------------------------------------6-20 6.6 端子功能组F5--------------------------------------------------------6-25 6.7 辅助频率功能组F6--------------------------------------------------6-34 6.8 简易PLC控制功能组F7-------------------------------------------6-40 6.9 过程PID功能组F8--------------------------------------------------6-45 6.10 通讯参数功能组F9--------------------------------------------------6-52 6.11 显示功能组FA--------------------------------------------------------6-53 6.12 厂家功能组Fb--------------------------------------------------------6-56 6.13 上位机显示功能Fc--------------------------------------------------6-57第七章变频节能器的维护7.1 日常检查与维护------------------------------------------------------7-2 7.2 定期维护---------------------------------------------------------------7-2 7.3 零部件更换------------------------------------------------------------7-3第八章故障处理8.1 变频节能器故障处理------------------------------------------------8-1 8.2 变频节能器防干扰措施---------------------------------------------8-3第九章外围设备9.1 外围设备连接图------------------------------------------------------9-1 9.2 选配件说明------------------------------------------------------------9-2第一章概述1.1 变频节能器交货时的注意事项用户拆除森兰SB61Z系列变频节能器包装箱时，请认真确认。
Z2000 系列矢量型变频器使用说明书感谢您选用Z2000系列经济型、高性能矢量型变频器。
在安装、操作、维护、检查变频器之前，请认真阅读本使用说明书，充分发挥变频器功能，确保使用者安全。
在本使用说明书中，将安全分为警告及当心二项，请特别注意“警告”“当心”符号及相关内容。
“警告”不正确或错误操作，造成的危害，可能导致人员死亡或重伤。
“当心”不正确或错误操作，造成的危害，可能导致人员损伤或变频器及机械系统故障，根据情况不同，注意事项也有可能造成严重后果。
本使用说明书的示图，是为了方便说明，可能与产品会略有不同，由于产品升级，也有可能略有不同，请以实物为准。
请注意将本使用说明书交到最终用户手中，并妥善保存，以使日后检修、维护时使用。
如有疑问，请及时与本公司或本公司代理取得联系，我们将竭诚为您服务。
Z2000 系列变频器使用说明书目 录1 安全注意事项 (1)2 开箱检查 (1)3 拆卸和安装 (2)第一章 概况 (3)1-1 变频器的综合技术特性 (3)1-2 变频器铭牌说明 (5)1-3 变频器系列机型 (6)第二章 变频器的安装及配线 (7)2-1 安装环境及要求 (7)2-2 键盘开孔尺寸 (9)2-3 变频器配线 (10)2-3-1主回路配线 (10)2-3-2 外围器件说明 (10)2-3-3主回路配线注意事项 (11)2-3-4 装置推荐使用规格 (12)2-3-5主回路端子及说明 (13)2-4 控制端子 (15)2-4-1 控制端子说明 (15)目 录第三章 操作 (17)3-1 数字操作器说明 (17)3-1-1 面板示意图 (17)3-1-2 按键功能说明 (17)3-1-3 指示灯说明 (18)3-2 操作流程 (18)3-2-1参数设置 (18)3-2-2 故障复位 (19)3-2-3 电机参数自学习 (19)3-3 运行状态 (20)3-3-1 上电初始化 (20)3-3-2 待机 (20)3-3-3 电机参数自学习 (20)3-3-4 运行 (20)3-3-5故障 (21)3-4 快速调试 (21)第四章 功能参数详细说明 (22)第五章 故障检查及排除 (118)5-1 故障报警及对策 (118)5-2 常见故障及其处理方法 (125)第六章 保养和维护 (127)6-1 日常维护 (127)6-2 定期维护 (127)6-3 变频器易损件更换 (128)Z2000 系列变频器使用说明书6-4 变频器的保修 (128)第七章 外配件选用 (129)7-1 制动电阻 (129)附录一: 功能参数简表 (131)附录二: Z2000 Modbus通讯协议 (164)第一章 概况1 安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。

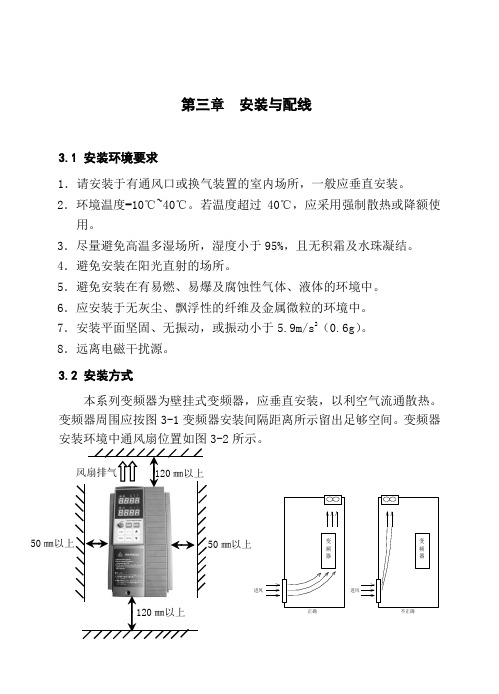

第三章安装与配线3.1 安装环境要求1．请安装于有通风口或换气装置的室内场所，一般应垂直安装。
2．环境温度-10℃~40℃。
若温度超过40℃，应采用强制散热或降额使用。
3．尽量避免高温多湿场所，湿度小于95%，且无积霜及水珠凝结。
4．避免安装在阳光直射的场所。
5．避免安装在有易燃、易爆及腐蚀性气体、液体的环境中。
6．应安装于无灰尘、飘浮性的纤维及金属微粒的环境中。
7．安装平面坚固、无振动，或振动小于5.9m/s2（0.6g）。
8．远离电磁干扰源。
503.4.1主回路端子配线一、变频器与选配件的连接（如图3-6）1. 电网和变频器之间，必须加隔离开关等明显分断装置，确保设备维修时安全。
2. 变频器前必须有带有过流保护的断路器或熔断器，避免后级设备故障造成故障范围扩大。
3. 变频器用于供电控制时，不能用来控制变频器的启停。
4. 当电网波形畸变严重，或变频器在配置直流电抗器后，电源与变频器之间高次谐波的相互影响还不能满足要求时，或为提高变频器输入侧的功率因数，可增设交流输入电抗器。
5. 输入侧EMI 滤波器可抑制从变频器电源线发出的高频噪声干扰6. 为保护变频器和抑制高次谐波，防护电源对变频器的影响，在下列情况下，请配置直流电抗器。
a.当给变频器供电的同一电源节点上有开关式无功补偿电容器柜或带有可控硅相控负载时，因电容器柜开关切换引起无功瞬变，导致网压突变和相控负载造成的谐波和电网缺口，可能对变频器输入整流桥电路造成损害。
b.当要求提高变频器输入端功率因数到0.93以上时，当供电三相电源的不平衡度超过3%时，当变频器接入大容量变压器时，变频器的图3-6 变频器与选配件连接图输入电源回路流过的电流可能对整流电路造成损害。
当变频器供电电源的容量大于1000KVA时，或供电电源容量大于变频器容量的10倍时，需加装直流电抗器。
7. 交流输出电抗器，当变频器到电机的连线超过30m时，建议采用抑制高频振荡的交流输出电抗器，避免电机绝缘损坏，漏电流过大变频器频繁跳保护。
风光低压变频器说明书山东新风光电子科技发展有限公司关于本说明书的说明说明1. 本说明书是为380V-660V级通用变频器编写的，对专用变频器和中、高压变频器还另有专用说明书。
其不同型号的变频器主要差别在于软件。
由于主接线端子排、显示屏和键盘完全一样，所以电源接线、使用方法、维护要求等也几乎完全一样。
2. 由于产品更新迅速，本说明书内容如有更改，恕不另行通知。
资料已经仔细核对, 力求准确无误，如有印刷错漏，敬请原谅。
3. 若对本说明书有不明之处，欢迎咨询。
山东新风光电子科技发展有限公司地址：济南市泺源大街玉泉森信大厦B座邮编：250063电话：2 传真：0531 - 85108681E-mial:中文域名：WWW压变频器.cn制造基地：山东省汶上县城广场路西段769号邮编：272500电话：0537 —7212091 传真：技术支持：刖言第一章序言1.1品牌及型号的说明1.2产品体系1.3安装及使用中的注意事项第二章验收、安装、接线2.1到货后的验收及注意事项2.2设备安装2.3设备接线ATy -_*基本规格和主要技术参数第三章3.1表1 JD-BP 系列变频器的基本规格3.2表2 变频器主要技术参数第四章显示屏及控制键盘4.1LED 显示屏及控制键盘A T V第五章操作方法5.1使用前的检查及控制部分的试运行5.2参数设置5.3V/F 曲线选择原则第六章运行6.1键盘控制方式下的运行6.2外部控制方式下的运行6.3微机控制方式下的运行6.4运行中的注意事项第七章变频器在供水系统中的应用7.1恒压供水的实现7.2恒压供水的操作及连线7.3恒压供水控制柜7.4供水系统实例第八章保护、维护及故障排除8.1保护功能8.2维护性检查8.3故障及排除8.4变频器易损件8.5变频器的存贮第九章变频调速系统的构成9.1系统的构成9.2选购件第十章服务与保修10.1售前服务10.2售后服务10.3保修规则第十－章外型尺寸及安装尺寸欢迎选购JD-BP系列变频器。
目录第一章、概述1.1前言 (1)1.2检查与安全注意事项 (1)1.3规格型号表 (4)1.4制动单元与制动电阻 (5)第二章、安装与接线2.1机箱结构和尺寸 (6)2.2安装要求 (8)2.3接线要求 (8)2.4接线说明 (9)第三章、运行操作3.1操作面板 (13)3.2操作键盘说明 (13)3.3显示内容说明 (14)3.4参数修改方法 (14)3.5试运行 (15)第四章、功能参数一览表 (16)附表1 多段速一、二、三通断状态与频率的对应关系表 (36)附表1 加减速时间选择一、二通断状态与加减速时间的对应关系表 (36)第五章、故障处理方法5.1维护检查注意事项 (37)5.2定期检查专案 (37)5.3故障信息及故障排除 (37)5.4故障及分析 (39)5.5常见异常现象及对策 (41)第六章、品质承诺 (43)第一章概述1.1前言FC300系列变频器是针对各种专用场合而精心设计的一款多功能高性能产品。
调试参数简单实用，只须一键设置便可改为您需要的专用机型，再加上参数拷贝功能，使您在使用本变频器时变得异常的简单。
使用之前请务必熟读此说明书，便于您更好的使用此变频器，阅读后请妥善保管，对以后的维护,保护及其他使用场合有很好的帮助。
如在使用过程中存在着无法解决的问题，请您随时与本公司联系。
为了您的安全，请务必由合格的专业电机工程人员安装调试及修改参数。
本手册中有危险注意等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请您配合，使变频器使用更加安全。
1.2检查与安全注意事项FC300系列变频器在出厂之前已经过测试和品质检验，在购买之后。
拆箱之前请检查产品包装是否因运输不慎而造成损失，产品的规格和型号，是否与定购机种相符，如有问题请与本公司联系。
1.2.1 拆箱后检查1 内含本机使用说明书一本，保修卡及合格证一张。
2检测变频器侧面的铭牌，以确定在您手上的产品是您说定购的产品。
Y F6800B
磁通矢量变频器用户手册
德国誉峰集团有限公司Germany yvfon Group Co.,Ltd.
保修协议
1、本产品保修期为十八个月(以机身条形码信息为准)，保修期内按照
用户手册正常使用情况下，产品发售故障或损坏，我公司负责免费维修。
2、保修期内，因以下原因导致损坏，将收取一定的维修费用：
A、因使用上的错误及自行擅自修理、改造而导致的机器损坏；
B、由于火灾、水灾、电压异常、其他天灾及二次灾害等造成的机器损坏；
C、购买后由于人为摔落及运输导致的硬件损坏：
D、不按我公司提供的用户手册操作导致的机器损坏；
E、因机器以外的障碍(如外部设备因素)而导致的故障及损坏；
3、产品发生故障或损坏时，请您正确、详细的填写《产品保修卡》中的各项内容。
4、维修费用的收取，一律按照我公司最新调整的《维修价目表》为准。
5、本保修卡在一般情况下不予补发，诚请您务必保留此卡，并在保修时出示给维修人员。
6、在服务过程中如有问题，请及时与我公司代理商或我公司联系。
7、本协议解释权归本公司所有。
德国誉峰集团有限公司
营销中心：香港九龙长沙湾东京街31号恒邦商业大厦6层邮箱：y v f o n n e t @163.c o m 网址：w w w .y v f o n .c o m 全国统一客服电话：400-816-1565
核心技术，卓越品质
The core technology excellent quality
Germany yvfon Group Co .,Ltd .。
前 言森兰变频器的用户朋友您好！感谢您选用森兰变频器。
SB12系列高性能风机、水泵专用数字式变频调速器是针对风机、水泵而开发的具有PID控制的智能型变频调速器，它由高性能微处理器控制，功能齐全，操作简便，而且可以作为通用变频器使用，并严格按照GB/T 12668.2－2002标准研制开发。
SB12系列变频器安装操作虽然简单，但误操作会引起意外事故，缩短变频器寿命，降低其性能，因此在使用前将使用手册交给变频器操作员，请其务必仔细熟读使用手册，掌握正确使用方法并请妥善保管使用手册，以便能长久使用。
在使用中如有不明之处，或者未能发挥其优良性能时，请参阅使用手册，将有助于正确使用变频器。
本公司另备有SB40系列全数字通用变频器，三相380V，0.75～280KW，欢迎广大用户选用。
目录一概述1－11 交货检查2 型号说明3 变频器的铭牌4 产品保修5 注意事项二变频器的安装及配线2－11 变频器的安装2 变频器的配线3 配线图三变频器操作说明3－11 操作面板外观2 操作面板按键说明3 变频器显示内容说明4 变频器频率设定模式5 变频器操作面板显示状态6 变频器操作面板操作四标准规范4－11 规格型号2 公共技术规范3 外形和尺寸五功能参数表5－1 六功能参数说明6－1 七变频器的维护与故障处理7－11 日常检查2 定期说明3 零部件更换4 变频器防干扰措施5 变频器故障处理八外围设备8－11 外围设备及选件连接示意图2 变频器选件说明一 概述1.1 变频器交货时的注意事项每台SB12系列交流电机变频器在出厂前，均按ISO9001进行严格的检验，并做强化的防撞包装处理。
用户在变频器拆箱后，请立即进行下列检查步骤。
检查变频调速器是否在运输过程中造成损伤。
检查变频调速器机种型号是否与您所定机种型号相符。
如果装箱清单与您订货资料不符或产品有任何问题，请您与代理商或经销商联系。
同时请说明产品型号、规格、产品编号、购买日期、破损程度等。
