变频器的安装及其注意事项

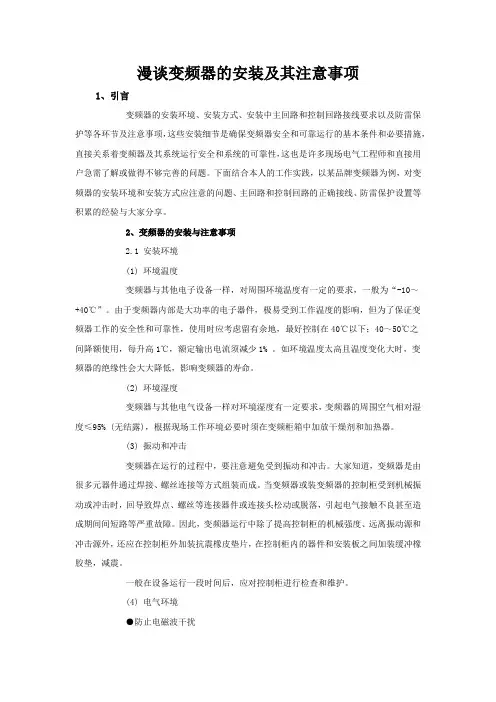

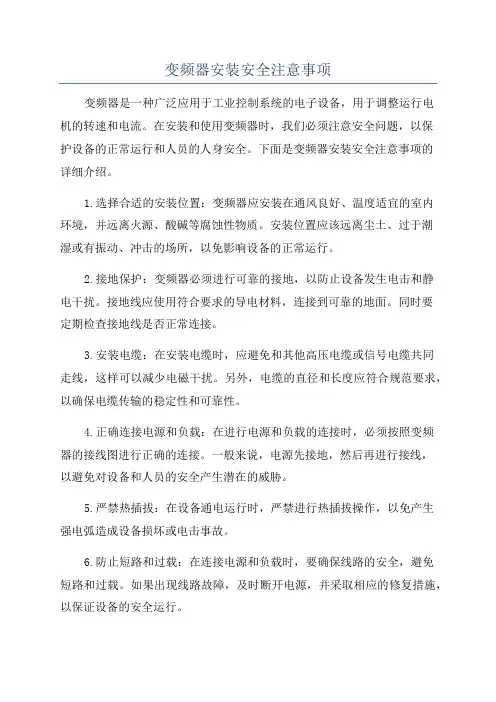

变频器安装安全注意事项变频器是一种广泛应用于工业控制系统的电子设备，用于调整运行电机的转速和电流。

在安装和使用变频器时，我们必须注意安全问题，以保护设备的正常运行和人员的人身安全。

下面是变频器安装安全注意事项的详细介绍。

1.选择合适的安装位置：变频器应安装在通风良好、温度适宜的室内环境，并远离火源、酸碱等腐蚀性物质。

安装位置应该远离尘土、过于潮湿或有振动、冲击的场所，以免影响设备的正常运行。

2.接地保护：变频器必须进行可靠的接地，以防止设备发生电击和静电干扰。

接地线应使用符合要求的导电材料，连接到可靠的地面。

同时要定期检查接地线是否正常连接。

3.安装电缆：在安装电缆时，应避免和其他高压电缆或信号电缆共同走线，这样可以减少电磁干扰。

另外，电缆的直径和长度应符合规范要求，以确保电缆传输的稳定性和可靠性。

4.正确连接电源和负载：在进行电源和负载的连接时，必须按照变频器的接线图进行正确的连接。

一般来说，电源先接地，然后再进行接线，以避免对设备和人员的安全产生潜在的威胁。

5.严禁热插拔：在设备通电运行时，严禁进行热插拔操作，以免产生强电弧造成设备损坏或电击事故。

6.防止短路和过载：在连接电源和负载时，要确保线路的安全，避免短路和过载。

如果出现线路故障，及时断开电源，并采取相应的修复措施，以保证设备的安全运行。

7.防止触摸线路：在日常使用过程中，严禁触摸变频器的线路和内部元件。

只有经过专业培训并取得相应资质的人员才能进行设备的维修和检修工作。

8.定期检查设备状态：定期检查变频器的工作状态，特别是电源和散热部件的工作温度，以保证设备工作的可靠性和安全性。

同时，还要定期清洁设备的内部和外部，防止灰尘和杂物积累，影响设备正常运行。

9.遵循操作规程：在操作变频器时，要严格按照操作规程进行操作，不要滥用电源和频率调节功能，以免引起设备过载或损坏。

同时要学会正确的开关机操作，避免误操作造成不必要的伤害。

10.安装保护设备：为了降低变频器因高电压、过电流等突发事故引起的故障，可以安装过流保护器、短路保护器、温度保护器等保护装置，以及相应的电压稳定器和线路隔离器来保护设备的安全运行。

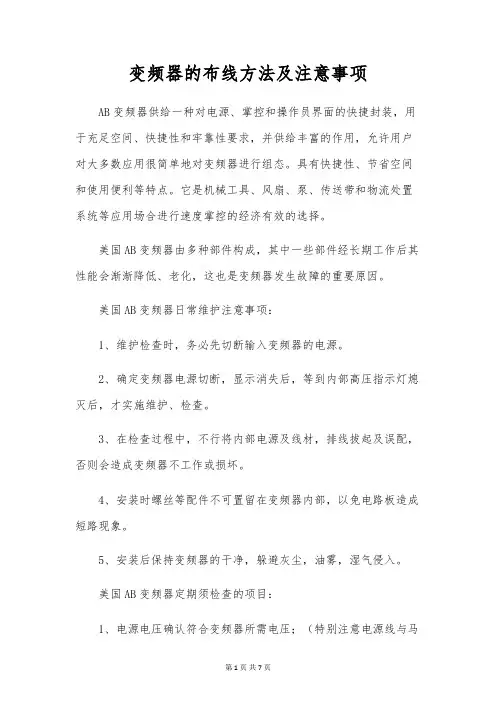

变频器的布线方法及注意事项AB变频器供给一种对电源、掌控和操作员界面的快捷封装，用于充足空间、快捷性和牢靠性要求，并供给丰富的作用，允许用户对大多数应用很简单地对变频器进行组态。

具有快捷性、节省空间和使用便利等特点。

它是机械工具、风扇、泵、传送带和物流处置系统等应用场合进行速度掌控的经济有效的选择。

美国AB变频器由多种部件构成，其中一些部件经长期工作后其性能会渐渐降低、老化，这也是变频器发生故障的重要原因。

美国AB变频器日常维护注意事项：1、维护检查时，务必先切断输入变频器的电源。

2、确定变频器电源切断，显示消失后，等到内部高压指示灯熄灭后，才实施维护、检查。

3、在检查过程中，不行将内部电源及线材，排线拔起及误配，否则会造成变频器不工作或损坏。

4、安装时螺丝等配件不可置留在变频器内部，以免电路板造成短路现象。

5、安装后保持变频器的干净，躲避灰尘，油雾，湿气侵入。

美国AB变频器定期须检查的项目：1、电源电压确认符合变频器所需电压；（特别注意电源线与马达是否有破损的地方）配线端子和连接器，是否松动；（电源线与端子中是否有断股）2、变频器内部是否有灰尘，输出电流，输出频率（量出结果其差距不可太大）3、检查四周的温度是否在—5℃～40℃之间，安装环境是否通风良好；4、湿度：维持在90%以下；（不可有结水滴的现象）5、运转中有无异常声音或异常振动现象；（变频器不可置于振动大的地方）6、通气孔敬请定期做清扫工作。

美国AB变频器定期保养要求：定期除尘检查风扇进风口是否堵死，每月清扫空气过滤器冷却风道及内部灰尘。

定期检查，应一年进行一次：检查螺丝钉、螺栓以及即插件等是否松动，输入输出电抗器的对地及相间电阻是否有短路现象，正常应大于几十兆欧。

导体及绝缘体是否有腐蚀现象，如有要适时用酒精擦拭干净。

测量开关电源输出各电路电压的平稳性，如：5V、12V、15V、24V等电压。

接触器的触点是否有打火痕迹，严重的要更换同型号或大于原容量的新品接触器；确认掌控电压的正确性，进行顺序保护动作试验；确认保护显示回路无异常；确认变频器在单独运行时输出电压的平衡度。

台达变频器使用说明一、产品概述变频器是一种将电源电流进行无级调速的电力调节设备，通过控制电源电压的频率和幅度，改变电动机的转速，并实现电动机的保护和控制。

台达变频器通过电源控制等方式，可以实现对电机的启动、制动、转向、加速、减速等操作，并具有故障自诊断、自动转换等功能，广泛应用于发电、机械制造、船舶、石化、冶金等领域。

二、安装与接线1.变频器安装时需确保周围通风良好，同时禁止靠近易燃易爆物品。

2.接线前应断开电源，并确保无电压输出。

3.变频器的输入端和输出端需正确连接，错接可能导致设备损坏。

4.确保接地良好，并连接到可靠的地方。

5.电源线需经过接地开关，以防止电源反接。

三、开机操作1.打开主电源，确认电源指示灯亮起。

2.按下“启动”按钮，变频器开始工作。

四、运行状态监控1.通过控制面板可实时监测电机的输出参数，如转速、电流、电压等，以保证电机正常运行。

2.如出现故障或异常状态，变频器会自动报警，此时需停止操作并检查故障原因。

五、故障处理1.变频器故障时，务必先停止操作，然后按照故障代码表进行诊断和排除故障。

六、注意事项1.变频器应安装在干燥、通风良好的场所，并远离高温、潮湿和腐蚀性气体。

2.变频器应定期进行检查和维护，以确保其正常运行。

3.使用变频器时应注意电源电压和频率的匹配，避免传输过程中损坏设备。

4.在停机后，应等电机完全静止后再切断电源。

5.变频器不可频繁启停，以免影响电机寿命。

6.使用过程中应注意防止灰尘、异物等进入设备内部，以免损坏电路。

7.长时间不使用时，应切断电源并进行包装、存储。

七、结语以上就是台达变频器的使用说明，希望能对用户的使用和维护提供一些帮助。

为了确保设备的正常运行，请用户按照说明书的要求进行操作，并时刻注意设备的安全使用。

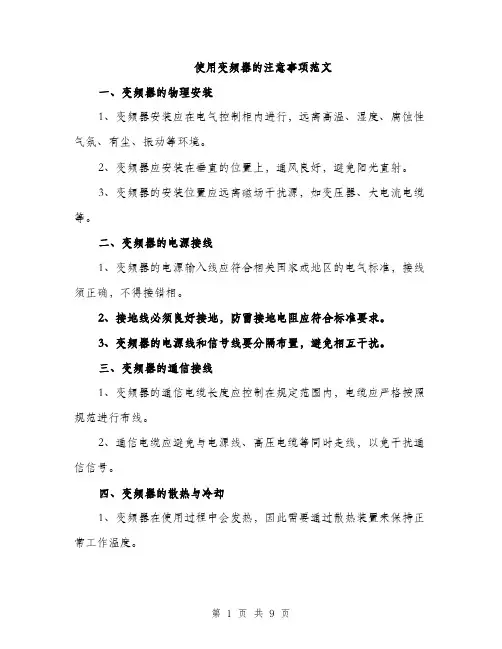

使用变频器的注意事项范文一、变频器的物理安装1、变频器安装应在电气控制柜内进行，远离高温、湿度、腐蚀性气氛、有尘、振动等环境。

2、变频器应安装在垂直的位置上，通风良好，避免阳光直射。

3、变频器的安装位置应远离磁场干扰源，如变压器、大电流电缆等。

二、变频器的电源接线1、变频器的电源输入线应符合相关国家或地区的电气标准，接线须正确，不得接错相。

2、接地线必须良好接地，防雷接地电阻应符合标准要求。

3、变频器的电源线和信号线要分隔布置，避免相互干扰。

三、变频器的通信接线1、变频器的通信电缆长度应控制在规定范围内，电缆应严格按照规范进行布线。

2、通信电缆应避免与电源线、高压电缆等同时走线，以免干扰通信信号。

四、变频器的散热与冷却1、变频器在使用过程中会发热，因此需要通过散热装置来保持正常工作温度。

2、变频器的散热装置应保持通畅，不得堵塞，否则会导致变频器过热而损坏。

3、变频器应避免长时间在高温环境下工作，必要时可以采取给变频器加风扇或降低负载的方式进行降温。

五、变频器的运行维护1、变频器在运行前应进行各项参数的设置，包括工作频率、额定电流等。

2、变频器的运行参数应定期检查，确保其工作在正常范围内。

3、如果变频器出现异常现象，应立即停机检修。

4、变频器在长时间不使用时，应进行防护措施，避免灰尘、潮湿等对其产生影响。

六、变频器的维修与保养1、变频器的维修应由专业人员进行，不得私自拆卸和更换内部元件。

2、变频器在停机维护时，应切断电源，进行必要的安全措施。

3、变频器的维修和保养应按照生产厂家的要求进行，以确保其正常工作。

4、变频器的维修和保养记录应及时做好，以便于后期查看和分析。

七、变频器的安全使用1、变频器在使用前应进行相关安全培训，熟悉操作方法和安全操作规程。

2、使用变频器时应注意观察其工作状态，如果发现异常，应立即停机检查。

3、使用变频器时应注意防止电源短路、漏电等事故发生。

4、使用变频器时应遵守相关规定，合理控制负载，避免超负荷工作。

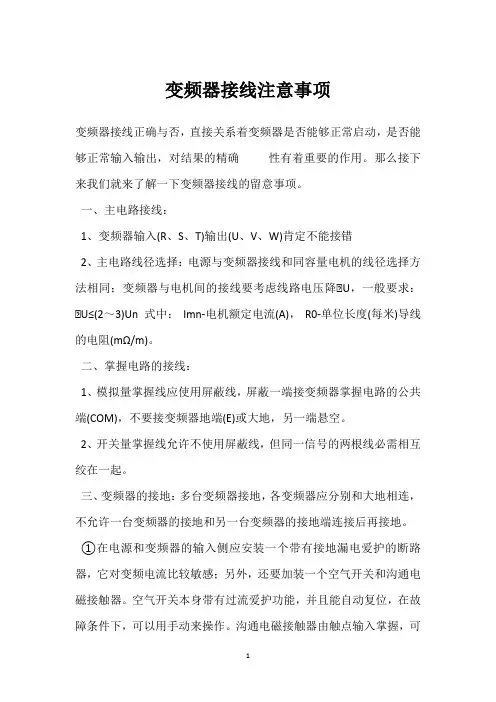

变频器接线注意事项变频器接线正确与否，直接关系着变频器是否能够正常启动，是否能够正常输入输出，对结果的精确性有着重要的作用。

那么接下来我们就来了解一下变频器接线的留意事项。

一、主电路接线：1、变频器输入(R、S、T)输出(U、V、W)肯定不能接错2、主电路线径选择：电源与变频器接线和同容量电机的线径选择方法相同；变频器与电机间的接线要考虑线路电压降△U，一般要求：△U≤(2～3)Un 式中：Imn-电机额定电流(A)，R0-单位长度(每米)导线的电阻(mΩ/m)。

二、掌握电路的接线：1、模拟量掌握线应使用屏蔽线，屏蔽一端接变频器掌握电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。

2、开关量掌握线允许不使用屏蔽线，但同一信号的两根线必需相互绞在一起。

三、变频器的接地：多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。

①在电源和变频器的输入侧应安装一个带有接地漏电爱护的断路器，它对变频电流比较敏感；另外，还要加装一个空气开关和沟通电磁接触器。

空气开关本身带有过流爱护功能，并且能自动复位，在故障条件下，可以用手动来操作。

沟通电磁接触器由触点输入掌握，可以连接变频器的故障输出和电机过热爱护继电器的输出，从而在故障时使整个系统从输入侧切断电源，实现准时的爱护。

假如沟通电磁接触器和漏电爱护开关同时消失故障，则空气开关也能供应牢靠的爱护。

②应在变频器和电机之间加装热继电器，特殊在用变频器拖动大功率电机时，尤为需要。

虽然变频器内部带有热爱护功能，但这对于爱护外部电机来说可能是不够的。

由于用户选择变频器的容量往往大于电机的额定容量值，当用户设定的爱护值不佳时，变频器在电机烧毁以前可能还没来得及动作；或者，变频器爱护失灵时，电机就需要外部热继电器供应爱护。

尤其在驱动一些旧电机时，要考虑到生锈、老化带来的负载力量降低。

综合这些因素，外部热继电器可以很直观、便捷地设定爱护值。

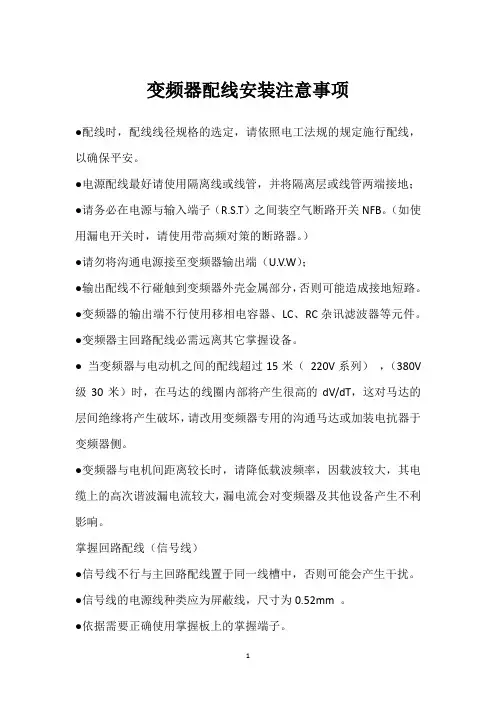

变频器配线安装注意事项●配线时，配线线径规格的选定，请依照电工法规的规定施行配线，以确保平安。

●电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地；●请务必在电源与输入端子（R.S.T）之间装空气断路开关NFB。

（如使用漏电开关时，请使用带高频对策的断路器。

）●请勿将沟通电源接至变频器输出端（U.V.W）；●输出配线不行碰触到变频器外壳金属部分，否则可能造成接地短路。

●变频器的输出端不行使用移相电容器、LC、RC杂讯滤波器等元件。

●变频器主回路配线必需远离其它掌握设备。

● 当变频器与电动机之间的配线超过15米（220V系列），（380V 级30米）时，在马达的线圈内部将产生很高的dV/dT，这对马达的层间绝缘将产生破坏，请改用变频器专用的沟通马达或加装电抗器于变频器侧。

●变频器与电机间距离较长时，请降低载波频率，因载波较大，其电缆上的高次谐波漏电流较大，漏电流会对变频器及其他设备产生不利影响。

掌握回路配线（信号线）●信号线不行与主回路配线置于同一线槽中，否则可能会产生干扰。

●信号线的电源线种类应为屏蔽线，尺寸为0.52mm 。

●依据需要正确使用掌握板上的掌握端子。

接地线●接地线端子E 请正确接地220V级：第三种接地（接地电阻100Ω以下）380V级：特殊第三种接地（接地电阻10Ω以下）●接地线的使用，请依照电气设备技术基本长度与尺寸使用；●肯定避开与电焊机，动力机械等大电力设备共用接地极，接地线应尽量远离大电力设备动力线；●多台变频器之接地配线方式，请以下图（1）或（2）方式使用，避开造成（3）之回路。

●接地配线必需愈短愈好。

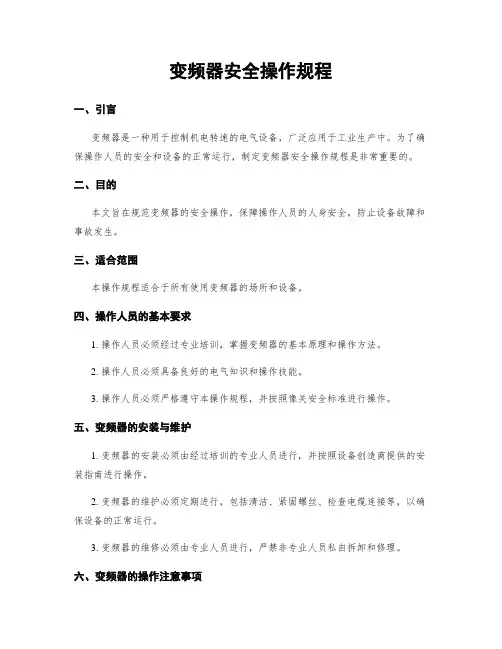

变频器安全操作规程一、引言变频器是一种用于控制机电转速的电气设备，广泛应用于工业生产中。

为了确保操作人员的安全和设备的正常运行，制定变频器安全操作规程是非常重要的。

二、目的本文旨在规范变频器的安全操作，保障操作人员的人身安全，防止设备故障和事故发生。

三、适合范围本操作规程适合于所有使用变频器的场所和设备。

四、操作人员的基本要求1. 操作人员必须经过专业培训，掌握变频器的基本原理和操作方法。

2. 操作人员必须具备良好的电气知识和操作技能。

3. 操作人员必须严格遵守本操作规程，并按照像关安全标准进行操作。

五、变频器的安装与维护1. 变频器的安装必须由经过培训的专业人员进行，并按照设备创造商提供的安装指南进行操作。

2. 变频器的维护必须定期进行，包括清洁、紧固螺丝、检查电缆连接等，以确保设备的正常运行。

3. 变频器的维修必须由专业人员进行，严禁非专业人员私自拆卸和修理。

六、变频器的操作注意事项1. 在操作变频器之前，必须检查设备的电源和接地是否正常。

2. 操作人员必须穿戴好个人防护装备，如安全帽、工作服、绝缘手套等。

3. 在操作变频器时，严禁戴手套，以防止手套被卷入设备中。

4. 操作人员必须熟悉变频器的控制面板和按钮功能，正确操作各个控制参数。

5. 在操作过程中，严禁随意调整变频器的参数，必须按照设备的使用说明进行操作。

6. 在变频器运行过程中，如果发现异常情况，如噪音过大、异味等，应即将住手操作，并报告相关人员进行检修。

7. 操作人员离开操作岗位时，必须关闭变频器电源，并进行安全锁定，以防止他人误操作。

七、事故应急处理1. 在发生事故或者紧急情况时，操作人员必须即将住手变频器的运行，并按照应急预案进行处理。

2. 操作人员必须熟悉应急设备的位置和使用方法，如灭火器、急停按钮等。

3. 在事故处理过程中，必须保持镇静，采取正确的应急措施，并及时报告相关人员。

八、培训和考核1. 操作人员必须接受定期的培训，了解变频器的操作规程和安全知识。

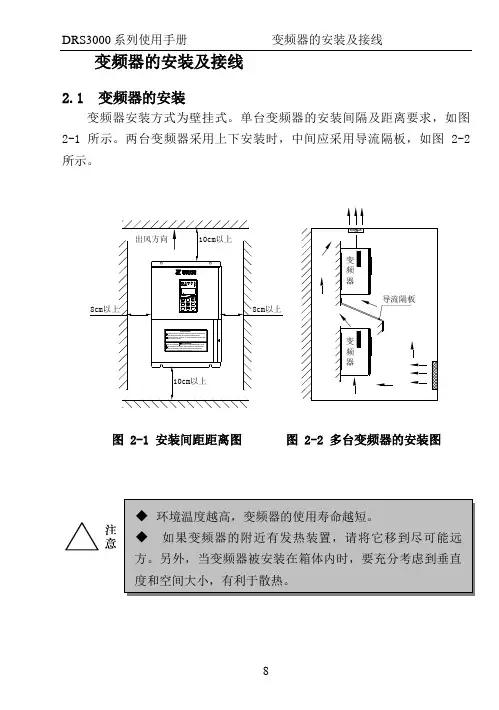

变频器的安装及接线2.1 变频器的安装变频器安装方式为壁挂式。

单台变频器的安装间隔及距离要求，如图 2-1所示。

两台变频器采用上下安装时，中间应采用导流隔板，如图 2-2所示。

10cm以上8cm以上出风方向10cm以上导流隔板变频器8cm以上变频器图 2-1 安装间距距离图 图 2-2 多台变频器的安装图◆ 环境温度越高，变频器的使用寿命越短。

◆ 如果变频器的附近有发热装置，请将它移到尽可能远方。

另外，当变频器被安装在箱体内时，要充分考虑到垂直度和空间大小，有利于散热。

2.2 变频器的安装尺寸图 2-3 变频器尺寸图适用于DRS3000-V4T0055C ～V4T0550机型(金属壳机体)图 2-3 变频器尺寸图适用于DRS3000-V4T0110C 以下机型(塑壳机体)表2-1 变频器安装尺寸表2.3变频器的接线2.3.1注意事项：◆确保电源完全切断10分钟以后，方可打开变频器面盖。

◆确认主回路端子P+，P-之间的电压值在36VDC以下，方可进行内部配线作业。

◆核实变频器的额定输入电压是否与交流供电电源的电压一致。

如输入电压等级不一致，将有可能导致变频器的损坏。

◆请按顺序安装，即安装好主体后再接线以防出现电击事故或损坏变频器。

◆变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。

◆必须在电源与变频器之间连接无熔丝断路器，以免因变频器故障导致的事故扩大，损坏配电装置或造成火灾。

◆务必将变频器的接地端子和电动机外壳连接到接地线。

接地线应使用铜芯线，截面积在4cm2以上，接地电阻◆严禁将控制端子中R1A、R1B、R1C、R2A、R2A以外的端子接上交流220V电源，否则有损坏变频器的危险。

◆严禁将交流电源接到变频器的输出端子U、V、W上，否则将会造成变频器的损坏。

2.3.2变频器端子说明及配线1、主回路端子及功能说明R S T P+WP1GDB P-U V图2-4主回路端子图(适用于DRS3000-V4T0055～0075机型)V WP+P-P1R UT GDBS图2-5主回路端子图(适应于DRS3000-V4T0110～0150机型)R S T GP1P-U V WP+图2-6主回路端子图(适用于DRS3000-V4T0185以上机型)表2-2主回路端子功能说明2、 控制回路端子及功能说明DOG 12CM 3GND AUX 824VR2A R2CDO176R1A R1C R1B 5CM VIN VR GND AO2A01AIN 4图2-7 控制回路端子图(适用于DRS3000-V4T0055C 以上机型)表2-3 控制回路端子功能说明种类端子标号 端子功能开 关 信 号 输 入1 正转运行 — 停止指令2 反转运行 — 停止指令3 外部故障输入4 故障复位输入5 多功能 输入端子 三线式操作，Local/Remote 控制，多段速切换，加减速禁止，外部中断，过热警告，PID 控制，直流制动，速度搜寻，up/down 功能，PG 速度控制，外部故障，计时功能，多功能模拟输入设定6 7 8 CM 开关信号公共地端24V 开关信号24V 电源公共端（也可作24V 独立电源） 模 拟 输 入 信 号VR 速度设定用电源(+12V 、+5V 可选)（也可作独立电源） VIN 电压主速指令（0-10V) AIN 电流主速指令（4-20mA ）AUX 多功能模拟输入端子：辅助频率指令，指令偏置，指令增益，过转矩检出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中失速防止基准，PID 控制，频率下限，跳跃频率4 GND模拟信号公共端子◆ 端子1～8可设定成地或电源模式，当设为地模式时，JP4跳线置于1、2位置，当设为电源模式时，JP4跳线置于2、3位置。

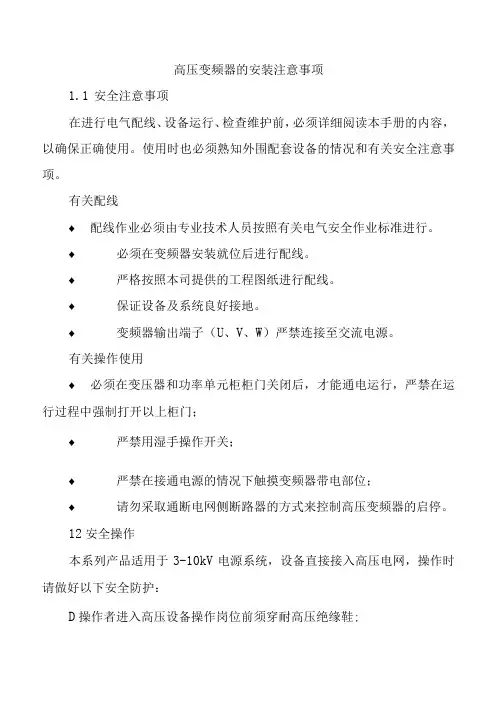

高压变频器的安装注意事项1.1安全注意事项在进行电气配线、设备运行、检查维护前，必须详细阅读本手册的内容，以确保正确使用。

使用时也必须熟知外围配套设备的情况和有关安全注意事项。

有关配线♦配线作业必须由专业技术人员按照有关电气安全作业标准进行。

♦必须在变频器安装就位后进行配线。

♦严格按照本司提供的工程图纸进行配线。

♦保证设备及系统良好接地。

♦变频器输出端子（U、V、W）严禁连接至交流电源。

有关操作使用♦必须在变压器和功率单元柜柜门关闭后，才能通电运行，严禁在运行过程中强制打开以上柜门；♦严禁用湿手操作开关；♦严禁在接通电源的情况下触摸变频器带电部位；♦请勿采取通断电网侧断路器的方式来控制高压变频器的启停。

12安全操作本系列产品适用于3-10kV电源系统，设备直接接入高压电网，操作时请做好以下安全防护：D操作者进入高压设备操作岗位前须穿耐高压绝缘鞋;2）设备周围须铺设绝缘垫；3）严禁单人进行高压操作。

1.2.1首次送电前，或维护检修后送电前的检查检查项目♦确认高压输入输出电缆连接端子螺丝拧紧与否；♦确认由于运输而分开的各柜体间的电缆已经被正确而且紧固地连接；♦确认所有控制线和信号线已正确且紧固连接；♦确认所有由于运输而分开的各柜体间的系统接地线与厂房大地可靠连接；♦确认单元之间串联电缆以及中性点电缆正确且紧固连接。

1.2.2例行送电前检查检查项目♦送电前，拆掉所有接地保护线。

♦检查滤网是否需要更换。

♦检查变频器故障信息是否已正确处理。

♦关好并锁上变频器的柜门。

1.2.3停电操作操作项目♦通知各相关工位做好停电准备。

♦按下高压变频器停止按钮，使设备停止运行。

♦断开用户进线柜断路器。

1.2.4检修作业检修项目♦维修线路时要采取必要的措施：断开断路器，断开有关隔离开关，同时挂警告牌，防止他人中途送电。

♦确认处于停机状态且高压带电指示灯不显示。

♦高低压断电后，在工作前必须首先验电；高压验电时，应使用相应电压等级的验电器，必须穿戴绝缘防护用品。

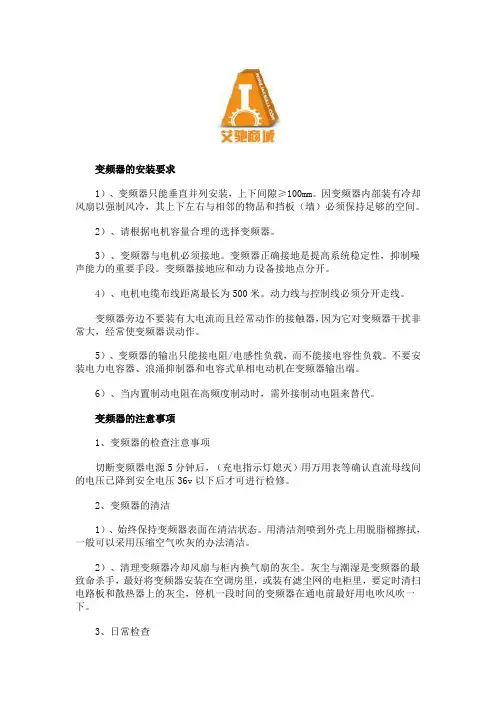

变频器的安装要求1）、变频器只能垂直并列安装，上下间隙≥100mm。

因变频器内部装有冷却风扇以强制风冷，其上下左右与相邻的物品和挡板（墙）必须保持足够的空间。

2）、请根据电机容量合理的选择变频器。

3）、变频器与电机必须接地。

变频器正确接地是提高系统稳定性，抑制噪声能力的重要手段。

变频器接地应和动力设备接地点分开。

4）、电机电缆布线距离最长为500米。

动力线与控制线必须分开走线。

变频器旁边不要装有大电流而且经常动作的接触器，因为它对变频器干扰非常大，经常使变频器误动作。

5）、变频器的输出只能接电阻/电感性负载，而不能接电容性负载。

不要安装电力电容器、浪涌抑制器和电容式单相电动机在变频器输出端。

6）、当内置制动电阻在高频度制动时，需外接制动电阻来替代。

变频器的注意事项1、变频器的检查注意事项切断变频器电源5分钟后，（充电指示灯熄灭）用万用表等确认直流母线间的电压已降到安全电压36v以下后才可进行检修。

2、变频器的清洁1）、始终保持变频器表面在清洁状态。

用清洁剂喷到外壳上用脱脂棉擦拭，一般可以采用压缩空气吹灰的办法清洁。

2）、清理变频器冷却风扇与柜内换气扇的灰尘。

灰尘与潮湿是变频器的最致命杀手，最好将变频器安装在空调房里，或装有滤尘网的电柜里，要定时清扫电路板和散热器上的灰尘，停机一段时间的变频器在通电前最好用电吹风吹一下。

3、日常检查1）、环境温度是否正常，要求在-10℃～+40℃范围内，以25℃左右为好；2）、变频器在显示面板上显示的输出电流、电压、频率等各种数据是否正常；3）、显示面板上显示的字符是否清楚，是否缺少字符；4）、用测温仪器检测变频器是否过热，是否有异味；5）、变频器风扇运转是否正常，有无异常，散热风道是否通畅；当散热风扇坏了以后，他会发出过热保护，当风扇有响声应该更换。
