10kV电力系统电能计量装置运行异常的案例分析

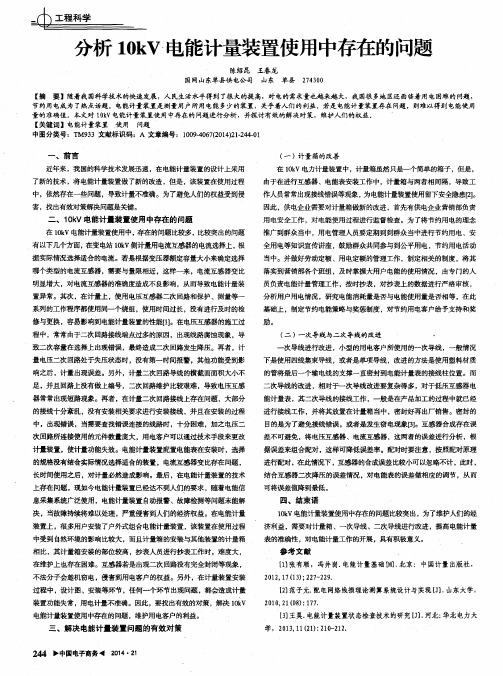

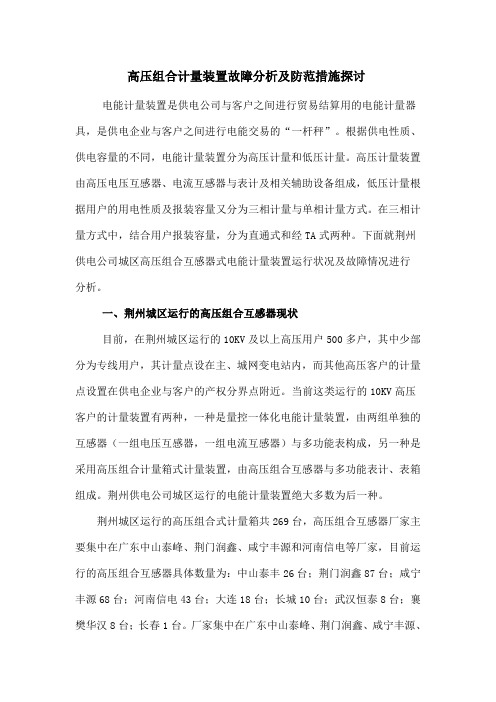

高压组合计量装置故障分析及防范措施探讨电能计量装置是供电公司与客户之间进行贸易结算用的电能计量器具，是供电企业与客户之间进行电能交易的“一杆秤”。

根据供电性质、供电容量的不同，电能计量装置分为高压计量和低压计量。

高压计量装置由高压电压互感器、电流互感器与表计及相关辅助设备组成，低压计量根据用户的用电性质及报装容量又分为三相计量与单相计量方式。

在三相计量方式中，结合用户报装容量，分为直通式和经TA式两种。

下面就荆州供电公司城区高压组合互感器式电能计量装置运行状况及故障情况进行分析。

一、荆州城区运行的高压组合互感器现状目前，在荆州城区运行的10KV及以上高压用户500多户，其中少部分为专线用户，其计量点设在主、城网变电站内，而其他高压客户的计量点设置在供电企业与客户的产权分界点附近。

当前这类运行的10KV高压客户的计量装置有两种，一种是量控一体化电能计量装置，由两组单独的互感器（一组电压互感器，一组电流互感器）与多功能表构成，另一种是采用高压组合计量箱式计量装置，由高压组合互感器与多功能表计、表箱组成。

荆州供电公司城区运行的电能计量装置绝大多数为后一种。

荆州城区运行的高压组合式计量箱共269台，高压组合互感器厂家主要集中在广东中山泰峰、荆门润鑫、咸宁丰源和河南信电等厂家，目前运行的高压组合互感器具体数量为：中山泰丰26台；荆门润鑫87台；咸宁丰源68台；河南信电43台；大连18台；长城10台；武汉恒泰8台；襄樊华汉8台；长春1台。

厂家集中在广东中山泰峰、荆门润鑫、咸宁丰源、河南信电和襄樊华汉等。

二、近四年来的故障情况分类统计从近四年来运行情况分析统计，量控一体化电能计量装置未出现一次故障，而高压组合式计量箱出现多次故障，出现的高压组合互感器26台。

从故障出现的设备分析，电压互感器故障19台，占总故障数的73.1%；电流互感器故障7台，占总故障数的26.9%。

从故障发生的原因来分析：因老化或污染严重，首先出现裂缝而导致烧毁11台，占总故障数的42.3%；雷击烧毁的10台，占总故障数的38.5%；因设计及工艺质量问题，导致安装才1-2个月而出现烧毁的2台，占总故障数的7.7%；因用户过负荷导致烧毁2台，占总故障数的7.7%；二次回路故障烧毁1台，占总故障数的3.8%；从故障出现的厂家来分析：咸宁丰源故障9台，占总故障数的34.6%；荆门润鑫故障8台，占总故障数的30.7%；河南信电故障4台，占总故障数的15.4%；中山泰丰故障5台，占总故障数的19.2%。

10kV高压用户电能计量系统故障分析摘要：本文主要分析了10kV高压用户电能计量系统存在的主要问题和常见的故障，从电能计量装置配置、计量柜布置方式的选择、正确选用高压用户电能计量装置异常接线处理方法等方面对故障处理措施和提高电能计量设备准确度、时效性的具体方法展开了探讨，旨在为相关人员提供参考。

关键词：高压用户；电能计量；故障分析现阶段，普通电力用户、高压用户对电能的需求量越来越高，对电能供输的稳定性、安全性、可靠性提出了更高的要求。

电能计量系统的正常、稳定运行在保证供电企业和电力用户经济利益等方面发挥着至关重要的作用，加强对10kV高压用户电能计量系统面临的问题的分析有助于提高电能计量系统运行的时效性，满足电力行业的持续发展需求。

1、10kV电能计量系统存在的问题电能计量装置的安装要严格按照有关规定进行，安装在供电设施产权分界处，有些情况下，供电设施产权分界处不适合装设计量装置，直供电压用户和公用线路用户需要在供电变压器的出口位置处装设电能计量装置，在这种情况下的，配电线路和变压器产生的损耗要由于产权所有者承担。

从10kV电能计量系统的设计和计量点的选择来看，要根据供电公司的实际运行方式、电气设备的配置情况以及高压用户的具体需求确定计量点。

但是结合实际情况来看，10kV电能计量系统在实际装设过程中，受到多方面因素的影响，会出现不可避免的问题对电能计量系统运行的稳定性、安全性、可靠性造成干扰，主要体现在以下几个方面（1）变电站10kV侧计量用电流互感器的一次电流是根据保护装置的实际需求进行选择的，一次设备额电流的设定需要以三相短路动稳和热稳电流的具体大小为依据。

为降低电流互感器变化对继电保护系统和电能计量准确性产生的影响，要根据多方面因素进行综合考虑，保证电流互感器的等级配置符合电能计量个系统的正常运行需求。

（2）电压互感器二次回路的连接比较复杂，包含很多细节性问题，如果对此类问题控制不到位会削弱二次回路压降的性能。

随着我国产业结构的迅速发展，供电量也在持续增长，10kV配电线路在日常生活中较为常见，担负的责任较重大。

因此对配电的安全性、可靠性要求也随之增加，对配电的日常管理也就越发困难。

且配电网多为架空布设且有较广的覆盖面积，其常会受到人为及外界等多方面因素的影响，容易出现故障，而这也将会造成电能的不均匀分配，甚至可发生电力安全事故，故对人们的财产安全、生命安全有重大威胁。

因此，我们应对故障出现原因进行仔细分析，并探讨相应解决对策，尽快使线路恢复正常。

110kV配电网运行较为常见的事故发生原因配电是供电系统的最后环节，且占据重要位置，但在配电的实际运行中，配电网发生故障的概率也比较大，如停电、短路、线路烧断等。

导致供电工作中断，给人们的生活和工作造成巨大的不便和损失。

若此情况没有得到及时处理，一旦故障遍及更大领域，将会影响到整个城市的配电网，对人们的人身安全造成损害。

分析原因，可分为以下方面。

1.1人为因素主要体现在管理方面，首先，公司内部存在私自操作和操作模式不规范情况，且工作人员在建设安装时没有按照国家规定标准进行，使配网不能按照理想状态正常运行；其次，配电房的安全防范措施没有做到科学化、合理化、实际性，也为配电故障埋下了安全隐患；再次，维护人员缺乏责任心、对待配电运行不认真，不能及时对配网系统进行全面检查，忽略了潜在风险，没能做到对磨损严重、使用寿命殆尽的工具设备及时更换，滋长了事故发生的隐患；最后，不法分子对线路和设备的偷窃，导致配电系统缺乏设备不能正常运行；建设安装时没有严格按照规定标准进行。

1.2自然原因自然因素也是配电发生故障的重要原因，而暴雨事故、雷击等比较常见，在实际运行之中，10kV配电线路有较广的覆盖面积，大部分是架空布设，在雷雨多发季节空旷区域中配电网极易受雷击造成损害，导致变压器受损，且绝缘子易被击穿，避雷装置可遭受破坏，这些均可导致配网系统受损。

而大风、暴雨天气时雨水过大可导致杆塔被冲倒，导致金属器件和导线出现短路情况，最终破坏配电网系统；大风也是造成配电事故的一项因素，起大风时很容易刮断树枝，压断线路，导致线路故障发生。

计量装置故障案例分析和处理措施论⽂题⽬：计量装置故障案例分析与处理措施姓名：刘宏杰所在单位：蒙城供电公司2015年8⽉3⽇计量装置故障案例分析与处理措施摘要：本⽂通过分析⼀起因计量装置接线问题导致的电量计量错误处理措施，阐述了电能计量的重要意义，常见的计量装置错误接线种类和分析查找常见故障的⼀般⽅法和步骤。

并通过案例简单介绍了⼀种常见的退、补电量计算⽅法，另外，提出了规范的电能计量装置安装接线的⼀般⽅法和技巧，试图从根本上杜绝错误或不规范计量装置安装的出现，具有⼀定的实际意义。

关键词：计量，接线，计算，规范⽬录第⼀章绪论 (1)第⼆章计量装置错误分析 (1)2.1电能计量装置常见错误接线 (1)2.2 差错电量计算及退补处理措施 (2)第三章规范电能表计量装置的安装接线及⼯艺 (4)参考⽂献 (4)第⼀章绪论电能表是电能计量的重要量具,为保证电能计量的准确可靠,要求电能表必须接线正确,否则将可能产⽣很⼤的误差。

⽬前电⼒系统和重要电⼒⽤户使⽤的电能表⼤多为三相三线电能表。

由于种种原因,电能表经常会发⽣错误接线,⼯业常⽤的三相三线有功电能表其接线并不复杂（７根或５根接线），可在实际安装接线时往往由于疏忽，容易造成接线错误．特别是配有电流互感器和电压互感器的电能表接线时，接错机会更多，使其有的不转，有的反转，也有的虽正转但正转的电能表计量有功功率与实际功率不相符。

错误接线带来的误差远远超过电能表本⾝误差，因此电能表接线错误是电能计量不准确的主要原因之⼀[1]。

电能表错接线的主要表现为: 电能表反转、不转、转速变慢等情况。

由于电能表计量装置是由电能表、互感器、⼆次回路等多种元件构成，因此，电能表的错误计量及其更正也呈多样性变化。

为公平、公正、合理计量电能，及时、快捷、正确诊断错误接线及采取有效的防范措施，是摆在供电企业员⼯⾯前的重要课题，是提⾼供电企业形象和减少电量丢失的有效途径。

本⽂通过本单位⼀则案例，简单分析⼀般计量装置故障的分析、查找⽅法及差错电量的计算。

六、电能计量误差分析完整的电能计量装置包括电能表、互感器(含电流和电压互感器)、连接导线(含接线端子)3个部分,其误差亦由这3个部分引起的,即为电能表相对误差、互感器合成误差、连接导线压降误差,统称为综合误差。

这三者的代数和,用公式表示为:γ=γb+γh+γd。

式中:γ—综合误差;γb-电能表的相对误差;γh—互感器合成误差;γd—连接导线压降误差。

在实际的计量装置中,除了电能表的相对误差γb可以在负荷点及仪表允许的范围内将其调至最小值,其他的计量装置误差均与实际二次回路的运行参数有关。

要减小计量综合误差γ,则在新投运和改造的计量装置选型上,要求电能表、互感器都必须符合《电能计量装置技术管理规程》要求,按负荷类别选取适当的准确度等级,并在投运前做好装置的各项检定及测试工作,从而消除装置本身客观存在的计量误差。

七、巡视检查项目及解决措施1）安装接线检查1根据电能计量装置安装说明书(或电能表接线盒上的接线图),认真核对接线是否正确。

2对配有电流互感器的计量装置,应认真检查电能表是否与之匹配,装设的计量装置是否与其负荷匹配(选用电流互感器一次电流过大,会增加计量误差,影响计量准确;选用电流互感器一次电流过小,也会影响到设备的安全运行)。

电流互感器的一、二次接线是否正确,电流的方向是否一致,电压、电流接线是否属同一相序等。

3电流互感器一次穿心匝数是否与其铭牌相符,选用一次侧导线是否能承受负载的最大电流。

1.4计量装置各接点、螺栓处接触是否良好。

2）电能计量装置运行中的检查1检查电能计量装置是否正常运行,有无停止计数的现象。

八、2检查电能计量装置各接线、螺栓处有无氧化、松脱现象。

对负荷较大的用户,一般应每月对各接线端子的螺栓进行一次调整(在室温较高的季节,由于气温的变化,导线和螺栓也会受到热膨电能计量误差分析九、完整的电能计量装置包括电能表、互感器(含电流和电压互感器)、连接导线(含接线端子)3个部分,其误差亦由这3个部分引起的,即为电能表相对误差、互感器合成误差、连接导线压降误差,统称为综合误差。

电力计量装置故障异常分析电力计量装置是电力系统中非常重要的设备，它用于测量电能消耗并对电力进行准确计量。

由于各种原因，电力计量装置也会出现故障和异常，影响电力系统的正常运行和计量准确性。

对于电力计量装置故障异常的分析非常重要，可以有效地保障电力系统的稳定运行和准确计量。

一、常见的电力计量装置故障异常及其原因1、电力计量装置显示异常电力计量装置显示异常是最常见的故障之一。

这可能是由于计量装置本身的问题，也可能是由外部因素引起的。

b) 外部因素的影响：电力计量装置的显示异常还可能是由于外部因素的影响，比如电磁干扰、温度过高或过低等因素都可能影响计量装置的正常显示。

需要对计量装置的安装环境进行检查和改善，以消除外部因素的影响。

2、电力计量装置计量不准确电力计量装置的计量不准确是十分严重的问题，因为它直接影响到用户的用电成本和电力系统的稳定性。

而导致电力计量装置计量不准确的原因有很多。

a) 电能表损坏：电能表是电力计量装置的核心部件，如果电能表本身出现损坏或故障，就会导致计量不准确。

这可能是由于电能表老化、磁场干扰等原因引起的。

b) 电力质量问题：电力系统中可能存在电压波动、谐波、电流不平衡等问题，这些都会导致电力计量不准确。

需要对电力质量进行分析和改善，以提高计量的准确性。

c) 安装问题：电力计量装置的安装位置、电缆接线等因素都会影响计量的准确性。

需要对计量装置的安装进行严格的规范和检查。

3、通信故障现代的电力计量装置通常具有远程通信功能，可以实现远程抄表、远程查询等功能。

通信故障也是比较常见的问题。

a) 通信模块故障：通信模块是电力计量装置中的一个重要部件，如果通信模块出现故障，就会导致通信功能无法正常使用。

b) 通信线路问题：通信线路的故障也会导致远程通信功能无法正常使用。

通信线路的干扰、损坏等问题也会影响通信的稳定性。

针对上述常见的电力计量装置故障异常，需要进行相应的分析和解决方法。

1、故障异常的分析对于电力计量装置的故障异常，首先需要进行详细的分析，找出故障的根源。

10kV高压用户电能计量系统故障分析高丽莉陈彪摘要：10kV高压电用户为电网用户中重要的组成部分之一，其用电现状直接衡量着电力企业的收益现状。

因此在实际发展的过程中，关于10kV高压用户电能计量系统的故障问题，也引起了电力企业及用电户的注意。

如何有效的预防10kV高压用户电能计量系统中存在的问题，并保障计量系统的稳定，成为当前电力企业发展中主要面临的问题。

文章针对当前10kV高压用户电能计量系统故障，进行简要的分析研究，以盼能为我国电力企业发展中该类问题的改善和优化提供参考。

关键词：10kV高压用户；电能计量系统；故障分析电力企业在发展中电费收取为主要的收益途径之一，稳定准确的电费收取，保障了电力企业的稳定发展，并且保障了电能供应的稳定性。

在此过程中关于影响电费收取的电能计量系统故障问题，也引起了电力企业研究人员的重视。

基于当前电能的需求应用现状，笔者简要分析当前10kV高压用户电能计量系统故障。

1.10kV高压用户电能计量系统故障问题现状当前在电力企业发展的过程中，因高压用户电能计量系统故障问题，造成的经济损失现象较多。

因此在实际发展中关于引起10kV高压用户电能计量系统故障的原因，也引起了广泛的关注。

笔者针对当前10kV高压用户电能计量的故障问题现状进行简要的分析研究，其中主要分析的方向为人为方面、设备装置方面。

1.1人为原因10kV高压用户电能计量系统故障现象的出现，对于用电户及电力企业都造成了一定的影响。

在此过程中主要引起10kV高压用户计量系统故障问题的原因之一即为：人为原因。

人为原因当前主要分为两类人为原因，一类为用电户方面的原因，另一类则为电力维护人员原因。

①高压用电户在用电的过程中，通过违规更改计量装置的方式。

使得其计量系统在运行的过程中出现不计量或计量异常现象，最终在电力企业电能收费核算时，出现了较大的异常线损现象。

该类现象的出现对于电力企业造成了较大的经济损失，对于用电户也造成了一定的安全隐患。

摘要伴随着经济的不断发展和工业生产的需要，近年来，我国的电力系统发展越来越完善，在配电网络中，10kv的高压用户正在逐年增加，而高压组合计量装置就成为配电网络中最重要的电气设备，若是高压组合计量装置在安装或是运行过程中由于操作不规范等一些原因而发生故障，则会对整个配电网络造成不利影响，轻则会导致电力系统不能正常运行，严重情况下会威胁到配电网络周边居民的人身财产安全。

因此，为了保证电力用户用上优质、安全稳定的电能，本文笔者对10kv的高压组合计量装置进行研究。

【关键词】10kv 高压计量组合装置配电网1 前言近年来，随着我国经济的不断发展，人们对电力的需求越来越大，同时对电力系统的运行安全和供电质量也有了更高的要求，因此各种配电网络近几年来发展迅速，尤其是10kv 的高压电用户越来越多，文章所要研究的高压组合计量装置就是10kv配电网络中的最重要的电气设备，因此这一装置的安装和运行直接关系到整个10kv配电网络的安全稳定运行，对电力用户产生直接的影响。

一旦由于操作人员的不规范作业或是其它原因，高压组合计量装置在安装或是运行时出现故障，则往往会导致大面积停电的事故发生，或导致系统运行异常等情况，严重情况下还会危及到周边居民的生命财产安全。

因此，保证10kv高压组合计量装置的安全稳定运行对于整个网络来说都具有非常重要的意义，而且有着重要的社会效益和经济效益。

同时，保证高压组合计量装置的正确运行也是用户能够用上安全、优质的电能的前提。

本文笔者主要根据自己多年以来对于整个高压组合计量装置的研究和分析经验，列举出了一些10kv高压配电网的组合计量装置在安装和运行过程中会常出现的一些故障，从而提出了几点针对性的检查和维修建议，希望能对相关方面的研究有所帮助。

2 高压组合计量装置的简单介绍高压组合计量装置主要由电流互感器、电压互感器、电能表、保护单元和二次接线盒等部分组成，这一装置在电力系统运行过程中的主要作用是测量10kv高压线路中的有功和无功，在实际应用过程中，主要应用在线路、专用变、大用户等需要高压供电的用户对高压供电的电能进行计量和考核的工作中。

电力计量装置故障异常分析电力计量装置是用来测量和记录电能的装置，是电力系统中非常重要的设备之一。

在现代社会中，电力计量装置的正常运行对于保障电能计量的准确性和电力质量的稳定非常重要。

由于各种原因，电力计量装置在运行中可能会出现故障和异常情况，需要进行及时分析和处理。

一、电力计量装置的基本原理电力计量装置的基本原理是利用电能计量原理，通过电能表或数字式电能表对电能进行准确测量和记录。

电力计量装置主要由电能表、专用电能采集设备、通信模块以及数据中心组成。

电能表是电力计量装置的核心部件，通过对电流和电压进行采集，计算出电能的消耗量。

专用电能采集设备负责将电能表采集的数据传输到数据中心，而通信模块则保障了电力计量装置的远程监控和控制功能。

二、电力计量装置的故障类型电力计量装置在运行中可能会出现各种故障类型，主要包括以下几种：1. 电能表故障：电能表是电力计量装置的核心部件，可能会出现电流互感器短路、电压互感器故障、逻辑控制故障等问题。

2. 专用电能采集设备故障：专用电能采集设备可能会出现采集数据错误、数据传输异常等问题。

3. 通信模块故障：通信模块是保障电力计量装置远程监控和控制功能的关键组成部分，可能会出现数据传输中断、通信设备故障等情况。

4. 数据中心故障：数据中心是电力计量装置的数据管理中心，可能会出现数据存储异常、数据处理错误等问题。

三、电力计量装置故障异常的分析方法当电力计量装置出现故障异常情况时，需要及时对故障进行分析并进行相应的处理措施。

通常可以采用以下几种分析方法：1. 现场检测：通过现场检测，对电能表、专用电能采集设备、通信模块以及数据中心进行细致的检查，查找可能存在的故障点。

2. 数据分析：通过对电力计量装置采集的数据进行分析，寻找异常数据和规律，以确定故障发生的具体原因。

3. 专业技术支持：如果在分析过程中遇到困难，可以寻求专业的技术支持，通过专业的技术人员对故障进行分析和处理。

4. 大数据分析：通过对大量历史数据进行分析，建立相应的故障模型，以预判可能出现的故障类型和故障原因。
