电力系统继电保护典型故障分析报告案例

继电保护故障案例分析【摘要】在国家基础能源建设中，电力对于国民经济的发展起到了至关重要的作用。

随着人民生活水平的逐年提高，对于电力系统的运行也提出了高要求。

电力系统不断地扩容，是电网的结构设计日益繁琐，随之而来的是系统不断出现故障，严重地妨碍了电力系统的正常运营。

继电保护装置对于电力系统具有保护功能，主要体现在电力系统运行方式发生改变的时候，其会实时地将保护的性能以及定值有所改变，以维持机电保护系统的处在良性的运行状态。

本论文以案例解析的方式，对于继电保护的故障进行分析。

【关键词】继电保护；故障分析；故障智能信息系统电力系统的运行状况直接关乎到民生。

在一些不可抗拒的各种干扰因素的影响下，系统在运行的过程中，就容易在干扰的作用下而发生故障。

为了避免出现重大的事故而影响到电力系统的正常运行，就需要对电力系统的继电保护装置进行维护，以降低设备损坏率。

电力系统运行只有建立在安全性和高质量性的基础之上，才可以实现其良好的经济性。

然而在实际运营中，对于继电保护故障问题，具有针对性地处理。

本论文从实例的角度对于继电保护故障进行分析并提出有效策略。

一、电缆断面裸露所引起的继电保护故障（一）继电保护故障案例在重庆发生了一次继电保护故障。

某供电分公司架设的是220千伏电网，一名变电所的值班员在对变压器保护屏后面的地面进行清理的时候，由于拖布碰到了电缆的断面，随之出现了报警。

经过检查之后，才发现是直流接地信号继电器掉牌了。

一次设备并没有出现异常现象，当故障信息被传送到调度中心之后，按照调度中心的指令将220千伏的该线路断路器拉开，将旁路断路器合上之后，线路开始正常共组。

（二）分析故障发生的原因分析事故发生的原因，按照扩建工程的设计要求，主变压器要实现接地保护功能，那么就应该是旁断路器出现跳动。

从旁路综合重合闸屏到主变电器屏以及接线带，回路“R33”两芯也已经接线通电，两者之间需要采用零序保护，直接接入到2段时间继电器的互动触电位置。

第1篇一、前言随着我国电力工业的快速发展，电力系统的规模和复杂程度日益增加，故障跳闸事件也随之增多。

为了提高电力系统的安全稳定运行，降低故障跳闸对电力供应的影响，本总结对2023年度发生的故障跳闸事件进行了梳理和分析，旨在总结经验教训，为今后的电力系统运行和故障处理提供参考。

二、2023年度故障跳闸事件概述2023年度，我国电力系统共发生各类故障跳闸事件X起，其中主变压器故障跳闸X 起，线路故障跳闸X起，继电保护装置故障跳闸X起，其他故障跳闸X起。

以下将对部分典型故障跳闸事件进行详细分析。

三、典型故障跳闸事件分析1. 某热电厂2号主变冷却器全停机组跳闸事件（1）事件经过：2023年10月8日，某热电厂2号主变冷却器两路电源同时发生接地故障，导致2号主变冷却器全停，机组跳闸。

（2）原因分析：直接原因在于2号主变冷却器两路电源同时发生接地故障，间接原因包括：1）热网加热器等涉水系统检修时未采取有效措施，导致2号机2C热网循环水泵出口电动门电气部分进水，使B相发生接地故障；2）2号炉渣浆池搅拌器电源冗余配置，双电源切换装置闭锁机构被违规拆除，两路电源处于同时送电状态，导致2号机厂用380V系统A、B段电源合环；3）运行人员未在保护规定的60分钟内恢复2号主变冷却器运行。

（3）教训：加强设备检修管理，严格执行操作规程；加强人员培训，提高运行人员对主变冷却器保护动作逻辑的掌握程度。

2. 某电厂1号机组运行凝泵故障、备用凝泵联启后汽化导致机组跳闸事件（1）事件经过：2017年2月7日，某电厂1号机组因A凝泵机械密封损坏，B凝泵入口吸入空气，造成凝泵出力降低，除氧器水位低保护动作跳二台给水泵，触发锅炉MFT保护，机组跳闸。

（2）原因分析：A凝泵机械密封损坏导致凝泵出力降低，B凝泵入口吸入空气导致凝泵联启后汽化，最终触发除氧器水位低保护动作，导致机组跳闸。

（3）教训：加强设备巡检和维护，及时发现并处理设备缺陷；提高运行人员对设备异常情况的判断和处理能力。

电力系统继电保护典型故障分析电力系统继电保护是电力系统中的重要组成部分，它具有保护设备和系统安全运行的作用。

在实际运行过程中，电力系统继电保护可能会出现一些故障，影响系统的正常运行。

本文将对电力系统继电保护的典型故障进行分析，并提出相应的解决方案。

一、继电保护元件的故障继电保护元件包括接触器、继电器等，它们是继电保护系统中最基本的组成部分。

在使用过程中，这些元件可能会出现接触不良、线圈烧毁等故障。

这些故障可能会导致继电保护无法有效地进行判断和保护，从而使系统处于不安全的状态。

针对这种故障，首先应定期对继电保护元件进行检测和维护，及时更换有故障的元件。

在设计继电保护系统时应合理设置备用元件，以备不时之需。

二、继电保护装置的误动故障继电保护装置的误动是指在没有故障发生的情况下，保护装置错误地进行动作，导致对合闸或分闸装置的误动。

这种故障可能会给电力系统带来严重的危害，甚至导致事故的发生。

针对这种故障，首先应加强对继电保护装置的测试和校验，确保其工作可靠。

在设计保护装置时应合理设置过滤器和延时元件，以避免误动的发生。

三、继电保护的接线故障继电保护的接线故障是指在接线过程中出现的错误连接或松动等故障。

这种故障可能会导致保护装置无法正常工作，甚至对系统造成更严重的故障。

针对这种故障，首先应加强对继电保护接线的检查和维护，确保其接线正确可靠。

在接线过程中应做好记录和标记，方便日后的检修和维护工作。

四、继电保护与其他系统的干扰故障继电保护系统通常与其他系统共同工作，可能会受到其他系统的干扰。

当继电保护系统与通信系统共用一条电缆时，电缆中的干扰可能影响到继电保护的正常工作。

针对这种故障，首先应确保继电保护系统与其他系统的正常工作不会相互干扰。

在设计继电保护系统时应考虑到可能的干扰因素，采取相应的屏蔽和隔离措施，以消除干扰的影响。

电力系统继电保护在实际运行过程中可能会出现多种故障，影响系统的正常运行。

针对这些故障，我们可以采取一系列的措施，如定期检测和维护保护元件、加强测试和校验、加强接线检查和维护，以及防止与其他系统的干扰等，从而保障电力系统的安全运行。

电力系统继电保护典型故障分析电力系统继电保护是保障电力系统安全稳定运行的重要组成部分，其作用是在电力系统出现故障时及时采取措施，保护系统设备和电网的安全运行。

继电保护系统本身也可能发生故障，导致了正常的电力系统通常运行。

本文将重点分析电力系统继电保护的典型故障，以及应对这些故障的措施。

希望通过本文的分析，能够帮助电力系统继电保护工程师和相关人员更好地了解继电保护系统故障的原因和解决方法。

一、继电保护系统的基本原理1.测量：继电保护系统通过电流互感器、电压互感器等传感器对电力系统中的电流、电压等参数进行测量，获取实时的电力系统运行参数。

2.比较：继电保护系统将测量得到的参数与预设的电压、电流等阈值进行比较，并根据比较的结果判断电力系统是否处于正常运行状态。

3.判断：当继电保护系统检测到电力系统出现故障时，会根据故障的性质和位置进行判断，确定是否需要对电力系统进行保护动作。

继电保护系统是复杂的电气设备，它的运行涉及到电力系统的多个方面，包括电流、电压、频率等参数的测量和分析，因此也容易发生各种故障。

下面我们将对继电保护系统的典型故障进行分析。

1.测量误差导致的故障继电保护系统中使用的电流互感器、电压互感器等传感器设备可能出现测量误差，这是导致继电保护系统故障的常见原因之一。

测量误差可能是由于传感器设备老化、安装位置不当、外部干扰等多种原因导致的。

当传感器设备出现测量误差时，会导致继电保护系统对电力系统状态的判断出现偏差，甚至错误地对电力系统进行保护动作，从而影响到电力系统的正常运行。

针对测量误差导致的故障，我们可以采取以下措施进行解决：-定期对传感器设备进行校准和检测，确保传感器设备的精度和准确性；-合理安排传感器设备的安装位置，避免外部干扰；-加强对传感器设备的维护保养，延长设备的使用寿命。

2.逻辑判断错误导致的故障继电保护系统中的逻辑控制单元是核心部分，它负责对测量得到的参数进行分析和判断，并根据判断结果执行相应的保护动作。

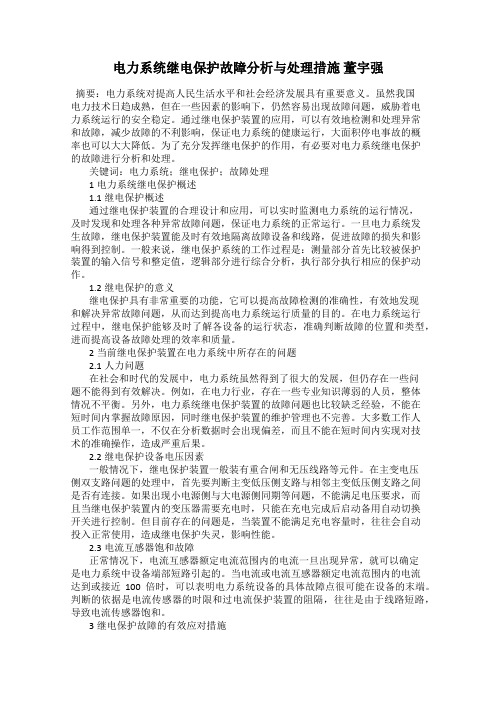

电力系统继电保护故障分析与处理措施董宇强摘要：电力系统对提高人民生活水平和社会经济发展具有重要意义。

虽然我国电力技术日趋成熟，但在一些因素的影响下，仍然容易出现故障问题，威胁着电力系统运行的安全稳定。

通过继电保护装置的应用，可以有效地检测和处理异常和故障，减少故障的不利影响，保证电力系统的健康运行，大面积停电事故的概率也可以大大降低。

为了充分发挥继电保护的作用，有必要对电力系统继电保护的故障进行分析和处理。

关键词：电力系统；继电保护；故障处理1电力系统继电保护概述1.1继电保护概述通过继电保护装置的合理设计和应用，可以实时监测电力系统的运行情况，及时发现和处理各种异常故障问题，保证电力系统的正常运行。

一旦电力系统发生故障，继电保护装置能及时有效地隔离故障设备和线路，促进故障的损失和影响得到控制。

一般来说，继电保护系统的工作过程是：测量部分首先比较被保护装置的输入信号和整定值，逻辑部分进行综合分析，执行部分执行相应的保护动作。

1.2继电保护的意义继电保护具有非常重要的功能，它可以提高故障检测的准确性，有效地发现和解决异常故障问题，从而达到提高电力系统运行质量的目的。

在电力系统运行过程中，继电保护能够及时了解各设备的运行状态，准确判断故障的位置和类型，进而提高设备故障处理的效率和质量。

2当前继电保护装置在电力系统中所存在的问题2.1人力问题在社会和时代的发展中，电力系统虽然得到了很大的发展，但仍存在一些问题不能得到有效解决。

例如，在电力行业，存在一些专业知识薄弱的人员，整体情况不平衡。

另外，电力系统继电保护装置的故障问题也比较缺乏经验，不能在短时间内掌握故障原因，同时继电保护装置的维护管理也不完善。

大多数工作人员工作范围单一，不仅在分析数据时会出现偏差，而且不能在短时间内实现对技术的准确操作，造成严重后果。

2.2继电保护设备电压因素一般情况下，继电保护装置一般装有重合闸和无压线路等元件。

在主变电压侧双支路问题的处理中，首先要判断主变低压侧支路与相邻主变低压侧支路之间是否有连接。

电力系统继电保护故障分析与处理措施单位省市：内蒙古自治区单位邮编：010000摘要：随着科技水平的快速提高，生活、生产用电需求日益增加，同时对供电质量要求同步提升。

电力作为社会发展、科技进步的驱动力，对加快社会经济发展，提高人们生活水平具有重要意义。

继电保护为电力系统的重要组成设备，通过继电保护设备可实现故障的及时发现、处理，降低由于故障产生的损失，确保电力设备安全及供电质量。

关键词：电力系统；继电保护；故障分析；故障处理1电力系统继电保护故障分析1.1运行过程故障运行过程故障是电力继电保护在运行时会受到二次回路、定值整定、压板投退、通道状态等问题的干扰，使变电无法达到正常运行。

诸如此类的问题发生时，需要及时进行处理，否则将会导致继电保护装置非正常运行，安全隐患大大增加。

1.2触电保护设备故障触电保护设备发生故障的原因有很多，如可能是由于设备自身内部构件质量存在问题，使得在实际运转过程中频繁地出现问题，进一步影响电力行业的正常工作，或者是由于在前期施工过程中施工人员操作不当，也会引发后续触电保护设备运行中出现问题，严重的话还会威胁到其他继电设备的安全性与可靠性。

除此之外，倘若继电保护设备绝缘出现了故障，同样会引发较大问题，如产生较大电流导致设备出现发热造成损坏。

1.3开关设备故障一般来说，开关柜的故障也是一种常见的故障问题。

出现这种故障的主要原因是维修人员在日常检查实践中只检查设备外观，而没有对设备进行全面检查，导致设备出现故障问题，从而导致电力系统故障。

1.4电流互感饱和将致使运行中的电力系统产生短路问题，出现电力系统电流负荷的突增，产生系列故障。

如故障发生时，电流互感器与短路电流间存在线性正相关，过大的电流将致使继电保护装置灵敏度下降，此时继电保护设备对于短路故障指令将产生延时现象。

2电力继电保护故障的处理措施2.1故障排查处理技术故障排查处理技术通常是运用继电保护装置的排查技术来分析与排查电力系统继电保护装置中的各个故障点，实时勘测装置中的故障位置并采取针对性的方案进行处理，由此可见，加强继电保护装置的故障排查处理技术的应用可以有效分析与处理继电保护装置的故障。

（ ）现 场 检查 情 况 二 １ 事 故 相 关运 行 方 式 的 了解 ．
②对保护运行实 时参数检查 ，运行参数正常 。 ③对保 护性能进行测试 ，保护特性正 常 ，且能正常跳开 主
④对相关 回路摇绝缘 ，绝缘正常 。 ⑤ 由于 值班记 录比较 简单 ，通 过跟 当 时值班 人员 耐心 沟 通 ，他 们仔细 回忆 ，他们 复归保 护盘信号 时 ，Ｚ Ｚ ９ １ Ｆ 一 ８ 操作 箱 保护信号灯和Ａ、Ｂ、Ｃ 相跳 闸信号灯亮 ，非 电量有信号灯亮 。
课 外 阅读 职业教
电力系统 继 电保护 课 主变 保护 误动 作案 例分 析
王 光 中
（ 许继 电气股份 有限公 司技工 学校 ，河南 许昌 ４ １０ ） ６ ０ ０
［ 摘 要】本丈在继 电保护课主 变保护 的原理 与重要性 的讲 解过程 中对一起 主变保护动作案 例作 剖析 ，分析主变保 护发生动作 的原 因，从 中发现 了一些影 响电 网安全运行 的缺 陷和 隐患，从 而纠正 了运行 中的缺 陷消除 了隐患，保证 电网的安全稳 定运 行。通 过案例分析达到 了主 变保护课讲解 的 目的和要求 。
３ 值班 记 录 的 保 护 动 作 报 告 ．
有 ：各侧 的后 备二段保护 、差动保护 、零序保护 、重 瓦斯 、压
当时主变跳 闸很 快就恢复 了供 电 ，由于过负荷类保 护启动 力 释放 、温度 二段 、冷却器 故障等 。由于没有发现短 路和接地 比较频繁 ，我们 检查 时当时动作报告 已被冲丢 。保 护值班 员 当 故 障 ，所 以各侧 的后备二段保 护 、差动保 护 、零序保 护不会动
［ 键 词 ］继 电保 护 电压 保 护 负序 电压 关 延 时整 定
一
、
引言

电力系统继电保护典型故障分析电力系统继电保护是保障电网安全运行的重要保障措施，但由于各种因素的影响，时间长了就会出现各种故障。

下面就常见的故障进行分析，以便增加管理和处理的经验。

1. 继电保护误动继电保护误动是继电保护常见的故障之一，一般因为继电保护本身故障或者被保护设备接线错误或运行不稳定，造成误动。

误动的继电保护会导致原系统设备断电，甚至整个系统的停电。

主要是因为继电保护三个要素（电源、电流、电压）中的一个或多个出现问题时造成的。

故障处理要求对继电保护系统的电源、电流、电压进行全面的检查，并及时排除各种故障，同时加强对继电保护设备的管理，方便及时发现和排除故障。

继电保护漏动是继电保护系统常见的故障类型，它一般是因为装置或线路的绝缘损坏、变形或老化，继电保护附加档错误等引起，会影响到继电保护的正常运行，造成电网运行事故。

处理任务是针对使用环境采取一系列措施，包括加强对接线排布维护管理，对附加档混送、多送进行特别注意，对维护次数特别密集的继电保护装置进行重点检查。

3. 继电保护开断装置损坏继电保护的开断装置是为了保障电力装置的安全运行而设立的，如果发现继电保护的开断装置损坏，则需要及时进行维修或更换工作，可以保证设备运行过程中的安全。

继电保护系统要求刚性高，运行平稳，在检查继电保护时必须对其进行严格要求性检查。

继电保护接线错误是继电保护失去保护作用的一种故障，会对系统造成很大的风险。

因此，在安装和检查继电保护时应该扎实规范地进行继电保护装置的接线检查。

特别是在新设备施工时，应先制定好防止安装继电保护接线错误的措施，如对开关、接地等进行明确号码牌之类的标识。

5. 继电保护撞击、振动导致失效继电保护在运行过程中，往往会受到撞击和振动引起的故障，例如起动发动机时，发动机产生的较大冲击力会造成继电保护的故障；在移动设备运输时，由于振动造成继电保护的失效。

因此，需要采取相应的措施防止继电保护设备受到撞击和振动的影响，避免继电保护设备的失效。

电力系统继电保护典型故障分析电力系统继电保护是电力系统中最重要的安全保护措施之一，为电力系统提供了重要的保护和控制功能。

但是在实际运行中，继电保护也会出现故障和失效的情况，严重影响到电力系统的稳定和安全运行。

因此，对继电保护故障的分析和处理非常的重要。

本文将详细介绍电力系统继电保护的典型故障及其原因分析。

1. 开合闸失灵开合闸失灵是一种极为常见的继电保护故障，主要原因是触头接触不良、脱扣或磨损严重、机构卡滞以及继电保护设备的故障等。

在实际运行中，开合闸失灵往往是由多种因素共同导致的。

因此，对于开合闸失灵的处理，需要综合考虑各种因素。

2. 误动作故障误动作故障是指继电保护在电力系统正常运行时误动作的情况。

误动作故障可能会导致系统的不必要的停机，甚至对系统造成不良的影响。

误动作故障的主要原因是电路变更、信号衰退、噪声干扰以及其他设备的影响等。

3. 缺相故障缺相故障是指继电保护在电力系统中出现相间电压缺失时，无法正常工作的情况。

缺相故障的主要原因是输入电源中相线断开或者过压、过流等原因导致的电源波形变形。

在电力系统中，缺相故障极易引发其他故障，例如线路接地故障、过载及短路等。

4. 过流保护误动作过流保护是电力系统中常用的一种保护装置，主要用于保护输电线路等设备。

但是在实际应用中，过流保护也会出现误动作的情况。

误动作的主要原因是电源电压波形畸变、补偿电容器引起的谐波、相序错位及浪涌等。

因此，针对过流保护误动作的问题，需要对电源波形进行分析，并对保护装置进行合理的设置。

5. 量测误差量测误差指的是继电保护装置在测量电力系统各种参数时误差较大的情况。

量测误差的主要原因是继电保护装置的参数设置不正确、测量电流和电压传感器的精度不够、测量误差等。

针对量测误差问题，需要对继电保护装置进行校准，确保其精度符合要求。

综上所述，电力系统继电保护故障的原因较为复杂，涉及电源波形、电路变更、信号干扰等多种因素。

因此，在实际运行中，需要综合考虑各种因素，对故障进行精细化的分析和处理，确保电力系统的稳定运行。

电力系统继电保护装置故障处理分析摘要：随着生产与生活中对电力的应用越来越多，对用电的保护设施显得愈加重要，其中最主要的就是继电保护装置，然而在日常使用中，由于各种原因导致该装置发生故障，这就需要电力企业中各部门人员相互协调，平时做好对维护设备的检修与维护工作，及时发现电力系统中产生的故障，制定出继电保护故障的处理方案并加以实施。

本文对电力系统继电保护装置常见故障进行分析，进而提出处理方法。

关键词：电力系统；继电保护；替换；参照法1电力系统继电保护装置故障分析1.1继电保护装置中电流互感器的饱和故障由于现在正常生产、生活中所用电容的不断增加，使得电力设备的负荷增重，产生的电流较大，而在正常短路的发生状态下，电流互感器的误差是随着发生短路时增大的电流倍数增大而增大的，当电流速增时就会导致保护装置的灵敏度下降，进而发生阻断保护装置动作的可能。

而发生短路时，电流互感器出现了饱和，在二次的电流较小时就无法再次感应到，这样又会导致保护装置无法动作。

配电系统的出口线中电流过大时，保护装置不发生动作，而进口线的保护装置却发生动作，这样又发生了断电的现象。

1.2电压互感器二次电压回路故障电压互感器是继电保护测量设备的起始点，因此，它工作正常与否将会对二次系统的运行产生十分重要的影响。

由于PT二次电压回路上的故障而导致的严重后果主要有保护误动或拒动。

PT二次电压回路上的故障主要集中在以下几方面：PT二次中性点接地方式异常。

表现为二次未接地（虚接）或多点接地。

二次未接地（虚接）除了变电站接地网的原因，更多是由接线工艺引起的。

PT开口三角电压回路异常。

PT开口三角电压回路断线，有机械上的原因，短路则与某些习惯做法有关。

PT二次失压。

PT二次失压是困扰使用电压保护的经典问题，纠其根本就是各类开断设备性能和二次回路不完善引起的。

1.3继电器触点故障继电器触点是继电器的最重要组成部分。

它们的性能受以下因素的很大影响，诸如触点的材料，所加电压及电流值（特别是使触点激励和去激励时的电压及电流波形），负载的类型，工作频率，大气环境，触点配置及跳动。

500kV变电站继电保护故障及解决对策分析摘要：在电力系统中，500kV变电站能够为继电保护、电力调度、计算机通信等提供信息交换的支持，其中继电保护与系统运行有着密切联系，直接决定了电力运行的安全性。

随着当前社会领域电力需求的大幅增长，为了在用电高峰期仍然保证用电稳定性和用电安全，通过在500kV变电站设置继电保护装置，能及时发现变电站运行故障并及时预警。

在本文的分析中，为进一步发挥500kV变电站在电力系统内部的价值，主要根据500kV变电站继电保护装置在运行阶段存在的故障，提出了相应的解决对策，以供参考。

关键词：500kV变电站；继电保护故障；解决对策一、500kV变电站继电保护的运行原则（一）安全性500kV变电站在运行时，继电保护装置主要以维护电力系统的安全性及稳定性作为主要的目标，在电力系统的运维阶段，安全性是必须遵循的一项原则，在检修过程中需要始终将安全放在首要位置。

针对电力设备的检修工作开展，需要检修人员充分了解不同电力设备的特点，这是保障检修工作安全性的重点。

结合电力系统的运行情况，在出现故障后，在继电保护的作用下将自动形成电路开关，能够对线路运行安全性提供保障，系统会对电力设备出现的故障展开及时有效处理，在最短时间内让变电站恢复正常运行的状态，使得电力设备因故障损坏的概率大幅降低，这也是继电保护安全性的主要体现。

（二）先进性在现代科技不断进步的背景下，继电保护系统的技术水平需要体现出与时俱进的特点，只有这样才能更好地发挥继电保护的作用。

因此500kV变电站在运行过程中，需要了解并掌握最前沿的技术手段，结合市场发展现状，做好对继电保护系统的维护、调试和更新，确保能最大限度发挥出继电保护系统的作用。

（三）整体性在电力系统内部存在大量设备，设备类型多样且数量庞大，因此需要根据电力系统运行的实际要求，合理开展检修工作。

在具体落实检修工作时，需要针对继电保护的工作情况展开全面调查，关注继电保护系统的整体性，根据电力系统整体性要求展开科学规划，以此为基础分步骤落实检修，确保继电保护能够发挥出正常的功能，并实现对变电站运行的有效维护。

电力系统继电保护典型故障分析案例————————————————————————————————作者：————————————————————————————————日期：电力系统继电保护典型故障分析案例 线路保护实例一：单相故障跳三相某220kV 线路发生A 相单相接地故障，第一套主保护（CKJ-2）发出A 相跳闸令，第二套主保护（WXB-101）发出三跳相跳闸令。

重合闸出口停用三相综合单相停用三相综合单相原因分析：由于两面保护屏的重合闸工作方式选择开关把手不一致造成。

保护是否选相跳闸，与重合闸工作方式有关。

当重合闸方式选择为单重和综重时，单相故障跳开单相，而当重合闸方式选择为三重和停用时，任何故障都跳开三相两套保护时一般只投入一套重合闸。

另一套保护屏的重合闸出口压板应在断开位置。

由于另一套保护的中重合闸方式选择放在停用位置，致使该保护发出三跳命令。

线路保护实例二：未接入外部故障停信开关量某变电所母线PT 爆炸，CT 与开关之间发生三相短路，电厂侧高频保护拒动。

由后备保护距离II 段跳闸。

电厂系统变电所F （3）母差高频保护母差故障发生后，由于对高频保护来说，认为是外部故障，变电所侧高频保护一直处于发信状态。

将电厂侧高频保护闭锁。

变电所侧认为母线故障，母差保护动作。

事故后检查发现，高频保护没有接入母差停信和断路器位置停信。

微机保护的停信接口：1、本侧正方向元件动作保护停信。

2、其它保护动作停信（一般接母差保护的出口）。

3、断路器跳闸位置停信。

线路保护实例三微机保护没有经过方向元件控制而误动出口。

问题：整定中，方向元件没有投入。

硬压板，软压板（由控制字整定）1、二者之间具有逻辑“与”的关系。

缺一不可。

2、硬压板：保护屏上的实际压板。

3、软压板：在软件中通过定值单中的控制字的某位为1或0控制保护功能的投退。

线路保护实例四：1993年11月19日，葛双II回发生A相单相接地故障，线路两侧主保护60ms动作跳开A相。

电力系统继电保护仿真实验报告实验名称电力系统故障电流速断保护班级学号姓名2021年 7 月 13 日一、实验背景电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计缺陷等原因会发生如短路、断线等故障。

最常见同时也是最危险的故障是发生各种类型的短路。

在发生短路时可能产生以下后果：（1）通过短路点的很大短路电流和所燃起的电弧，使故障元件损坏。

（2）短路电流通过非故障元件，由于发热和电动力的作用，会使其的损坏或缩短其使用寿命。

（3）电力系统中部分地区的电压大大降低，使大量的电力用户的正常工作遭到破坏或产生废品。

（4）破坏电力系统中各发电厂之间并列运行的稳定性，引起系统振荡，甚至使系统瓦解。

各种类型的短路包括三相短路、两相短路、两相短路接地和单相接地短路。

不同类型短路发生的概率不一样，不同类型短路电流大小也不同，一般为额定电流的几倍到几十倍。

大量的现场统计数据表明，在高压电网中，单相接地故障发生概率最大。

为了保证电力系统运行的功能和质量，在设计、分析和研究时必须保证系统的静态和动态特性。

现代电力系统是一个超高压、大容量和跨区域的巨大的联合系统，电力系统事故具有突发性强、维持时间短、复杂程度高、破坏力大的特点，因而使得事后对故障原因分析、查找变得尤其困难。

由于在实际系统上进行试验和研究比较困难，因此借助各种电力系统动态仿真软件电力系统的设计和研究已成为有效途径之一。

当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护。

电流保护分为：电流速断保护、限时电流速断保护和定时限过电流保护，称为电流三段式保护。

当供电网络中任意点发生三相和两相短路时，流过短路点与电源间线路中的短路电流包括短路工频周期分量、暂态高频分量和衰减直流分量。

其短路工频周期分量近似计算为：k k s E E I K Z Z Z ϕϕϕ∑==+。

MATLAB 是一种适用于工程应用各领域分析设计与复杂计算的科学计算软件，由美国Mathworks 公司于1984年正式推出，1988年推出3.X(DOS)版本，1992年推出4.X(Windows)版本；1997年推出5.1(Windows)版本，2000年下半年，Mathworks 公司推出了MATLAB6.0版本。

电力系统继电保护典型故障分析案例线路保护实例一：单相故障跳三相某220kV线路发生A相单相接地故障，第一套主保护（CKJ—2）.发出A相跳闸令，第二套主保护（WXB—101）发出三跳相跳闸令由于两面保护屏的重合闸工作方式选择开关把手不一致造成.保护是否选相跳闸,与重合闸工作方式有关.当重合闸方式选择为单重和综重时，单相故障跳开单相，而当重合闸方式选择为三重和停用时，任何故障都跳开三相两套保护时一般只投入一套重合闸。

另一套保护屏的重合闸出口压板应在断开位置。

由于另一套保护的中重合闸方式选择放在停用位置，致使该保护发出三跳命令。

线路保护实例二:未接入外部故障停信开关量某变电所母线PT爆炸，CT与开关之间发生三相短路,电厂侧高频保护拒动。

由后备保护距离II段跳闸.（3）故障发生后，由于对高频保护来说，认为是外部故障，变电所侧高频保护一直处于发信状态。

将电厂侧高频保护闭锁。

变电所侧认为母线故障,母差保护动作。

事故后检查发现，高频保护没有接入母差停信和断路器位置停信.微机保护的停信接口：1、本侧正方向元件动作保护停信。

2、其它保护动作停信(一般接母差保护的出口).3、断路器跳闸位置停信。

线路保护实例三微机保护没有经过方向元件控制而误动出口。

问题：整定中，方向元件没有投入。

硬压板，软压板（由控制字整定)1、二者之间具有逻辑“与”的关系。

缺一不可.2、硬压板：保护屏上的实际压板。

3、软压板：在软件中通过定值单中的控制字的某位为1或0控制保护功能的投退。

线路保护实例四：1993年11月19日，葛双II回发生A相单相接地故障，线路两侧主保护60ms动作跳开A相。

葛厂侧过电压保护（1.4U N/0.3S）于420ms动作跳开三相，重合闸被闭锁。

联切葛厂两台机投水阻600MW,切鄂东负荷200MW.事故原因分析1、PT接线图2、接线的问题：（1）PT三点接地,违反《反措要点》，PT二次侧中性线只允许一点接地。

(2）开口三角的N与两星形中性线相连，违反《反措要点》,PT二次回路与三次回路独立。

继电保护典型故障分析继电保护是电力系统中非常重要的组成部分，主要作用是在电力系统发生故障时，迅速检测到故障信号，并采取相应的措施，防止故障扩大，保护设备和人员的安全。

在电力系统中，常见的故障类型包括短路故障、过电流故障、接地故障等。

以下将针对这些典型故障进行详细的分析。

1.短路故障短路故障是指电力系统中两个或多个电流导体直接接触或距离非常接近，从而引起电流瞬间大幅增加的故障。

短路故障会导致线路电流急剧升高，电源电压下降，可能引发设备损坏、线路过载等问题。

常用的短路保护方法包括过电流保护、差动保护、距离保护等。

2.过电流故障过电流故障是指电力系统中电流异常增大，超过设备额定运行电流的情况。

过电流故障通常是由设备本身缺陷、短路故障等引起的。

过电流保护是保护系统中常见的一种保护方式，通过电流互感器检测电流大小，一旦检测到电流超过设定值，则触发保护动作。

3.接地故障接地故障是指电力系统中出现电流通过接地回流路径形成的故障。

接地故障常常会导致设备的损坏、电压的波动以及对人身安全产生威胁。

常见的接地保护方式包括过电流接地保护、零序电流保护等。

针对以上故障案例，继电保护装置需要具备以下特性：1.灵敏性：能够在故障发生时迅速检测到故障信号，将其准确地传递给保护装置。

2.可靠性：能够正确触发保护装置，确保在电力系统故障发生时能够及时做出响应。

3.实用性：保护装置需要具备一定的调整性和适应性，能够适应不同负荷和运行条件下的保护需求。

4.灵活性：保护装置需要具备灵活的配置和调整能力，能够满足不同电力系统的保护要求。

在实际应用中，继电保护通常是综合应用多种保护装置和技术手段，以提高保护的安全性和可靠性。

继电保护系统的设计、调试和运行需要经验丰富的工程师进行，通过对系统中不同故障类型的典型案例进行分析，可以更好地指导实际工程中的保护装置选择、配置和调试。

综上所述，继电保护在电力系统中的作用重大，它能够及时准确地检测到电力系统的故障信号，并采取相应的措施，防止故障扩大，保护设备和人员的安全。

继电保护误动故障案例分析与处理摘要：文章通过对一起10 kV供电线路送电不成功的原因查找，分析了三段式馈线保护在10kV供电系统中的配置情况，根据存在的问题提出了解决办法。

关键词：继电保护；误动；分析处理1 故障现象及经过漾泉蓝焰煤层气公司35 kV变电站是2012年7月才投入运行的一座新变电站，采用一台主变单母线不分段运行方式，该站共有5条10 kV出线，总负荷约为3 200 kW，馈线保护装置选用了北京清大继保电力技术有限公司的THL-302A 型数字线路保护测控装置。

2012年11月10日07：20，10 kV南二区624线路过流一段保护动作跳闸，运行人员对开关、断路器和保护装置进行检查均正常，对线路进行巡查，最终确定了故障为线路落鸟造成相间短路，故障点找到且已排除，09：02对线路试送电，试送不成功。

保护动作数据如表1，波形如图1所示。

南二区624；事件类型：保护事件；事件时间：2012/11/10-09：02：17.0562 故障原因分析10 kV南二区624线路全长15.3 km，接带22台变压器，单台最大容量315 kV A，最小80 kV A，总容量为2 480 kV A，该线路平均负荷约为650 kW，平均电流52 A。

该线路电流互感器采用两相星形接法，变比为200/5，选用的THL-302A 型线路保护装置，具有三段低电压闭锁方向过流保护，低电压闭锁方向反时限过流保护，三相一次自动重合闸、失压保护、测控及现场总线通信等功能，过流保护的低电压闭锁和方向闭锁可单独投退。

南二区624线路保护定值单如表2所示。

10 kV架空线路常见故障有单相接地、两相和三相短路等故障。

该线路所投过流I段、II段保护可以保护线路相间短路故障，绝缘监察配合系统专门配置的小电流接地选线装置可判定单相接地故障，所以南二区624回路所配保护种类基本合理，能够满足线路出现的各种故障对于继电保护的需求。

上面的分析表明继电保护配置能够满足线路故障的需求，下面对继电保护的整定计算进行检查分析：空载变压器投入送电时会出现很高的励磁涌流，其幅值可以达到变压器额定电流的6～8倍同时含有大量的非周期分量和高次谐波分量，对于线路接带的多台变压器，每台变压器的励磁涌流对于整条线路的影响会因安装位置和距离电源侧的长度有所不同，南二区线路总长15.3 km，线路中后段安装的变压器对整条线路的启动电流影响较小，根据以往的经验线路的送电冲击电流按照所有变压器额定电流的3倍计算，即：I=3×2 480/10/1.732≈429.6 A，折算到二次侧i=429.6/40≈10.7 A。

误接线或误碰导致继电保护事故案例的总结继电保护事故是在电力系统中常见的事故之一，可以发生在输变电站、配电站或电网中。

其中，误接线和误碰是导致继电保护事故的两个主要原因之一、本文将总结一些与误接线和误碰相关的继电保护事故案例，并分析其原因和教训。

1.案例一：输变电站继电保护事故在一座输变电站中，由于误接线问题，导致站内一台主变压器无法正常工作。

根据调查结果，此事故的主要原因是出于操作人员的疏忽，对于继电保护装置的接线方式理解不清楚，误将导线接错位置。

该事故导致输变电站多台重要设备无法及时处理电力故障，给电力系统带来了严重的影响。

教训：操作人员应严格按照操作规程进行继电保护装置的接线，提高操作人员的专业水平和技能，加强安全培训和教育，提高其对继电保护装置接线方式的理解和认知。

2.案例二：配电站继电保护事故配电站一次侧故障导线发生短路，但继电保护装置未能及时动作，导致大面积停电。

经过调查，发现是由于误碰问题导致继电保护装置失效。

由于操作人员在现场施工过程中，不慎碰到继电保护装置的连接线，使得继电保护装置的接触不良，从而无法正常发挥保护作用。

教训：强化施工现场的安全意识和管理，加强对施工人员的培训和教育，提醒施工人员注意继电保护装置的位置和连接线，避免误碰导致装置故障。

此外，可以采取有效的措施，如加装防护罩或设置安全隔离带，以避免误碰事件的发生。

3.案例三：电网继电保护事故地区电网出现一次侧短路故障，电网继电保护装置未及时动作，导致故障无法得到隔离。

经过调查，发现是因为误接线问题导致的。

由于操作人员在继电保护装置更换操作中，对于设备的接线方式理解错误，将接线线缆接反，从而使得继电保护装置无法正常工作。

教训：操作人员应该具备足够的专业知识和技能，准确了解设备的接线方式，严格遵守操作规程，避免误接线导致的事故。

此外，应当加强对继电保护装置接线方式的教育培训，提高操作人员的技术水平。

总结：误接线或误碰导致的继电保护事故是可以避免的。
