塑料薄壁方箱现浇空心楼板施工工法

薄壁方箱现浇混凝土空心楼盖施工工艺一、前言中平能化股份六矿生产调度中心工程总建筑面积为5598.2m2，建筑占地面积为1405.5 m2，建筑高度为21.5m。

本工程结构为4层框架结构，结构设计使用年限为50年，抗震设防烈度为6度，结构耐火等级为二级。

本工程楼板设计采用GBF高分子合金薄壁方箱现浇混凝土空心楼板。

采用这种技术，在减轻楼板结构自重、隔热、隔音、降低能源消耗、增大房间有效利用空间、增强防火性能及抗震性能等很多方面，与传统施工工艺有着无法比拟的优势。

另一方面，采用此方案，在满足结构要求的前提下，大大节约了钢筋混凝土的使用量，节省了工程造价。

二、工艺特点1、本工艺能有效保证薄壁方箱的上浮与定位，可避免混凝土施工时楼板钢筋变形与方箱的移位。

2、施工简便、操作灵活、占用工期短、需要的机具和劳动力少。

三、适用范围本工艺适用在现浇混凝土楼盖中埋入内置薄壁方箱的施工四、工艺原理在现浇混凝土楼盖中有规则地埋入内置薄壁方箱，使钢筋混凝土楼盖内部形成正交同性暗密肋空心楼盖。

五、工艺流程及操作要点1、工艺流程支模——模板上划线确定箱体间距及抗浮点位置——绑扎底筋放置垫块及预埋管线——绑扎限位、定位卡——用铁丝设置抗浮点——安放箱体——绑扎板面钢筋及拉钩设置——隐蔽工程验收——搭设施工便道、架设砼传送管——浇筑混凝土——养护、拆模。

2、操作要点（1）、根据图纸及设计要求，模板上划线定位安放箱体（盒）的位置，减少安装误差.（2）、防止在浇筑砼时，箱体受混凝土流动性的影响而上浮,在底层钢筋绑扎完成后方箱四周间隔670mm设置抗浮点，具体位置见下图：（3）、安装箱体：箱体（盒）根据放线位置安放，采用定位卡确保箱体之间的相对位置，定位钢筋焊接在楼板面筋，具体放置见下图：（4）、根据设计箱体上表面到楼面距离是50mm，扣除两层面钢筋厚度，面层钢筋保护层是15mm。

（5）、为防止在浇筑砼时箱体受混凝土流动性造成箱体上浮，设置抗浮点。

grc薄壁箱体现浇混凝土空心楼板工法1.前言 (2)2.工法特点 (2)3.适用范围 (3)4、工艺原理 (3)5、施工工艺流程及操作要点 (4)6、主要施工材料及施工机具 (12)7、劳动力组织 (13)8.质量措施 (13)9. 安全措施 (16)10 环境要求 (17)11、效益分析 (17)12、应用实例 (19)1.前言GRC薄壁箱体现浇混凝土空心楼板技术是我国建筑结构领域的一项重大创新，它改善了整个结构的力学性能，不仅可以满足现代建筑跨度大、空间大、自重轻、可自由间隔的需求，同时还满足了建筑隔声、隔振、隔热、节能环保的要求。

具有工艺简单，安装方便、施工速度快、综合造价低等特点。

本施工工法由内蒙古***建筑有限责任公司编写，在承建内蒙古自治区党校新校区教学楼工程；呼和浩特市第二十一中初、高中教学楼、实验楼工程；内蒙古化工学院新校区主教学楼工程施工中，经过多项技术改进，将GRC薄壁厢体现浇钢筋混凝土空心楼板技术成功的应用于以上各工程大跨度、大空间工程施工中，并总结出GRC现浇钢筋混凝土空心楼板施工工法，为今后推广该项施工技术提供可靠的技术保证。

2.工法特点GRC薄壁箱体现浇混凝土空心楼板技术，就是按一定规则放置GRC薄壁箱体埋入式内模，经现场浇筑混凝土而在楼板中形成封闭空腔楼板。

这种新型、实用、经济的建筑结构新体系，能满足人们对各类建筑的大空间、大开间、灵活隔断等诸多方面的更高要求，突破了传统的建筑结构模式，实现了现浇钢筋混凝土楼板空心、无梁、大柱网，从根本上缩短了施工周期，减少了建筑物自重，降低了地震作用，降低了建筑物综合造价，优化了建筑物使用功能，GRC薄壁箱体为封闭空腔构件内存空气夹层，减少噪音传递，克服了上下楼的撞击噪音干扰，可降低噪音10~22分贝。

封闭空腔增加了楼板厚度可以有效降低楼板的导热系数，经试验普通楼板导热系数为1.74，空心楼板为0.39。

大大节约各种能源的消耗。

GRC薄壁箱体现浇混凝土空心楼板结构能够真正做到建筑内部全方位的隔舱式的保温节能效果。

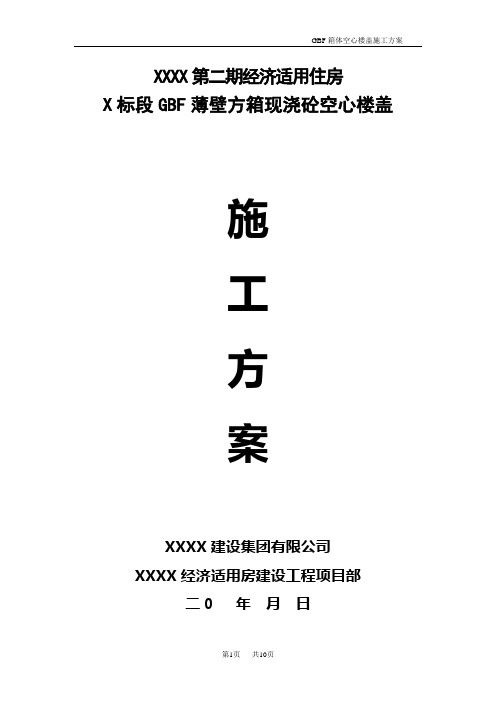

XXXX第二期经济适用住房X标段GBF薄壁方箱现浇砼空心楼盖施工方案XXXX建设集团有限公司XXXX经济适用房建设工程项目部二0 年月日GBF薄壁方箱现浇混凝土空心楼盖施工方案一、工程概况本工程位于长沙市芙蓉区远大路496号，其北面为规划中的高家坡路，东面为规划中的长冲路，西面为经阁铝材厂区，南面为城市规划道路。

该工程为短肢剪力墙结构及异型柱结构。

该工程结构正常使用年限为50年；地基基础设计等级为乙级；地下室耐火等级为二级；建筑抗震类别为丙类；建筑物场地土类别为Ⅱ类；地下室防水等级为Ⅱ级；场地抗震设防烈度为6度。

建筑层数：地下一层；地下室层高3.700～4.000米；地下室面积：20744平方米。

二、主要技术特点与施工工艺流程GBF薄璧方箱现浇混凝土空心楼盖是一种由暗梁或明梁、非抽芯式薄璧方箱内置模、孔间腹肋、孔顶和孔底现浇混凝土板等构件组成的空心楼盖。

根据柱网、板跨、荷载等具体要求，由结构设计确定薄璧方箱的外观尺寸；空心楼盖的总厚度；楼盖截面中孔间腹肋及暗梁的宽度或明梁的截面尺寸；薄璧方箱顶部和底部现浇板的厚度；梁板配筋等参数。

本工程地下室顶板采用500*500*350㎜、500*500*200㎜箱体，箱体上下砼厚度为75㎜，地上部分采用500*500*350㎜箱体，箱体上下砼厚度为75㎜，所有箱体之间板筋采用拉钩连接。

GBF薄璧方箱现浇混凝土空心楼盖的施工工艺流程见下图2.0.1。

三、模板与钢筋1、GBF 薄璧方箱现浇混凝土空心楼盖的模板与钢筋施工，一般操作应遵循<<混凝土结构工程施工及验收规范>>（GB50204-2002）的有关规定。

2、模板的支设必须按模板方案及技术交底操作，充分保证模板支模架及模板安装对拟施工楼盖测量放线在模板上对框架梁、肋、薄璧方箱、预留预埋设施等作定位划线安装框架梁、板底、腹肋钢筋，竹芯底部定位设施施工 钢筋下料成型安装薄璧方箱，对薄璧方箱进行水平定位及抗浮锚固措施 薄璧方箱安装质量验收下薄璧方箱计划，委托专业厂家生产薄璧方箱进场验收板面钢筋安装钢筋隐蔽验收浇筑楼盖混凝土混凝土养护拆 模的安全性。

薄壁方箱空心楼板施工工法一、前言近年来，随着城市化的不断发展，建筑结构也在不断求新求变。

薄壁方箱空心楼板工法应运而生，以其优良的抗震性能、较高的安全性能以及出色的施工效率备受关注。

本文将介绍薄壁方箱空心楼板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，为读者深入了解薄壁方箱空心楼板施工工法提供参考。

二、工法特点薄壁方箱空心楼板施工工法是采用工厂化生产和现场拼装的方式构建楼板。

它具有以下特点：1. 轻质高强。

该工法采用钢筋混凝土结构，重量轻，强度高。

2. 施工效率高。

采用工厂生产、现场拼装的方式，缩短了施工时间。

3. 适应性强。

工法适用于多种建筑类型，如住宅、商业、工业等多种用途。

4. 抗震性能优。

楼板整体刚性好，能够有效地提高建筑的抗震能力。

5. 安全性能高。

楼板采用钢筋混凝土结构，具有较高的安全性能。

三、适应范围薄壁方箱空心楼板适用于多种建筑类型，如住宅、商业、工业等多种用途。

该工法施工周期较短、效率高，在现代化建筑中得到了广泛应用。

此外，如果建筑设计存在特殊要求，该工法还可以进行定制化生产，以满足不同的设计要求。

四、工艺原理薄壁方箱空心楼板施工工法采用工厂化生产和现场拼装的方式，分为生产阶段和现场施工阶段。

其中，生产阶段采用钢模具生产钢筋混凝土楼板板块，现场施工阶段采用卡榫式连接的方式进行拼装。

在施工过程中需要采取以下技术措施：1. 生产阶段。

板块生产时应注意控制混凝土的拌合物的配合比例和搅拌时间，以确保混凝土的密实性。

此外，在生产过程中要检查模具的尺寸和焊接质量，确保板块尺寸和规格的一致性。

2. 施工阶段。

现场施工的关键在于卡榫连接的准确性和稳定性。

首先，在移动板块时需采取稳定的工具，确保板块不发生变形或损坏。

其次，在连接板块时要严格按照设计方案进行，确保卡榫的间隔和尺寸符合要求。

五、施工工艺1. 上料-混凝土搅拌2. 浇注-模具立板3. 混凝土硬化-拆模移板4. 拼装-预埋零件安装5. 现浇梁混凝土施工-拼装楼板6. 点粘贴保护墙面-抹灰-涂料6、劳动组织该工法实施需要明确分工、合理分配任务。

GRF薄壁箱体现浇空心楼板施工工法一、前言近年来，随着建筑技术的不断革新，各种新型施工工法不断涌现。

其中，GRF薄壁箱体现浇空心楼板施工工法是一种应用广泛的施工工法，具有简单、快速、高效的特点。

本文将对该工法进行详细介绍，以帮助读者更好地了解该工法的优点和施工过程。

二、工法特点GRF薄壁箱体现浇空心楼板施工工法是将薄壁箱体放置在楼板钢筋之间，浇注混凝土后，密闭空隙，形成空心楼板。

该工法具有以下特点：1、施工简单：该工法不需要进行模板搭设，只需将薄壁箱体放置在钢筋之间即可。

2、操作便捷：薄壁箱体重量轻，易于搬运和安装，且设计合理，安装过程中不易发生问题。

3、施工速度快：由于不需要搭设模板，施工速度较快，可大大缩短工期。

4、减少材料使用：该工法不需要使用模板和砖块等建筑材料，可节约材料成本。

5、提高建筑质量：该工法构造紧密，空心部分密封性好，可减少楼板变形和开裂等质量问题。

三、适应范围该工法适用于多种楼板类型，如平板、梁板、薄板等。

尤其对多层建筑工程的楼板施工更为适用。

但是，对于大跨度和大荷载的楼板，可能需要采用其他工法来进行支撑和加固。

四、工艺原理该工法基于以下两个工艺原理：1、钢筋支撑：在楼板钢筋布置完成后，将薄壁箱体放置在钢筋之间，构成支撑结构。

2、混凝土灌注：将混凝土从箱体内倒入楼板结构中，实现楼板的浇注。

采取的技术措施包括：1、选择高质量的薄壁箱体，确保稳定性和安全性。

2、保证钢筋的准确定位和稳定支撑。

3、控制混凝土的配制比例和灌注时间，确保混凝土的质量和结实性。

五、施工工艺该工法的施工过程分为以下几个阶段：1、材料准备阶段：选择高质量的薄壁箱体、混凝土和钢筋等材料，并对材料进行验收。

2、钢筋预处理：根据设计要求，对楼板布置钢筋。

钢筋长度和排布应符合设计要求，进行检查并调整。

3、箱体安装：将薄壁箱体放置在楼板钢筋之间，按要求调整位置，保证箱体之间的间距相等。

4、浇注混凝土：在箱体内灌注混凝土，保证混凝土的密实性和质量。

组合塑料模盒现浇混凝土空心楼盖施工工法组合塑料模盒现浇混凝土空心楼盖施工工法一、前言组合塑料模盒现浇混凝土空心楼盖施工工法是一种先进的施工技术，通过结合组合塑料模盒和现浇混凝土技术实现楼盖的施工。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以提供给读者有关该工法的全面了解。

二、工法特点1.采用组合塑料模盒，具有重量轻、耐力高、拆装方便等特点，可快速、高效地完成楼盖的施工。

2.使用现浇混凝土技术，使楼盖结构更加牢固、耐用。

3.构造独特，空心设计使楼盖具有轻量化特点，减小自重，提高整体抗震性能。

4.施工速度快，不受天气条件限制，可在任何季节进行施工。

三、适应范围组合塑料模盒现浇混凝土空心楼盖施工工法适用于中小型建筑物的楼盖施工，如住宅、商业楼、工业厂房等。

四、工艺原理该工法通过组合塑料模盒为框架，将混凝土浇注到模具中，形成空心楼盖结构。

模盒分别由顶盖模块、外围模块和中间模块组成，通过连接件将模块牢固地组装在一起。

混凝土在浇注时填满模具内的空隙，经过硬化后形成承重楼盖。

五、施工工艺 1. 搭设模具：根据楼盖的设计要求和尺寸，组装合适的塑料模盒模具，并通过连接件进行固定。

2. 钢筋布置：根据设计标准，在模具内布置钢筋网，并加固连接件。

3. 混凝土配制：按照标准比例，将水泥、骨料和混凝土掺合剂混合均匀。

4. 浇注混凝土：将混凝土从顶部均匀地倒入模具内，用振动器振动，使混凝土能够充分填满模具内的空隙。

5. 养护和脱模：混凝土硬化后，进行养护并等待一定时间后，拆除模具，完成楼盖的施工。

六、劳动组织施工过程需要合理安排工人数量和分工，确保施工进度和质量。

一般需要包括施工人员、模具安装人员、钢筋工、混凝土搅拌工、机械操作人员等。

七、机具设备施工过程中需要使用的机具设备包括组合塑料模盒、振动器、混凝土搅拌机、钢筋剪等。

八、质量控制为确保施工质量，需要从混凝土配制、钢筋布置、模具安装、混凝土浇注等多个方面进行严格的质量控制，并进行必要的检测和试验。

现浇混凝土空心楼板薄壁方箱抗浮施工工法一、前言现浇混凝土空心楼板薄壁方箱抗浮施工工法是一种新型地基处理工法，它基于现代土力学和混凝土结构设计原理，在传统工法的基础上进行了改良和创新。

该工法具有施工效率高、建筑结构稳定、环保节能、经济实惠等多种优点，在实际工程中得到了广泛应用和推广。

二、工法特点现浇混凝土空心楼板薄壁方箱抗浮施工工法的特点如下：（1）施工机具简单：该工法所需的施工机具简单，便于施工操作和安装，不需要大型机械设备支持。

（2）施工质量可靠：采用该工法施工的建筑结构稳定、牢固可靠，能够有效地防止液态化发生。

（3）施工效率高：该工法施工效率高，能够快速地完成建筑结构的施工，提高工程建设的进度。

（4）经济实惠：该工法施工成本低，能够有效地节约工程建设的投资成本。

（5）环保节能：该工法不会对环境造成污染，同时采用优质混凝土能够有效的节约能源。

三、适应范围现浇混凝土空心楼板薄壁方箱抗浮施工工法适用于城市建筑、道路桥梁、水利工程、海岸堤防等建筑工程中的地基处理工程。

尤其是在地质条件差、地震风险高等情况下，该工法具有更好的适应性。

四、工艺原理现浇混凝土空心楼板薄壁方箱抗浮施工工法是以加强地基的抗浮能力为主要目标，通过采取一系列技术措施来增加地基的承载能力和刚度，以防止地基液化的产生。

具体而言，该工法采取采用空心楼板铺面和薄壁方箱形成框架，在土层中形成钢筋混凝土结构，借助框架和档墙的作用进行抗浮。

五、施工工艺（1）地表处理：首先在施工地点对地表进行清理，确认地表状况，并在必要的时候采取表面处理措施。

（2）打桩施工：在地基中采取打桩的方法，将钢筋混凝土桩打入土层中，以增加地基的承载能力和刚度。

（3）地下工程施工：采用空心楼板铺面和薄壁方箱构成具有框架和围护墙作用的混凝土结构，以形成地下空间。

（4）混凝土浇筑：在地下工程施工完成后，进行混凝土浇筑，并采取有效的措施，以防止混凝土液态化。

（5）收平管道：在地下工程完成后，对管道进行收平处理，以确保地下结构永久稳定。

改型薄壁箱现浇混凝土空心楼盖施工工法改型薄壁箱现浇混凝土空心楼盖施工工法一、前言随着建筑技术的不断发展，现浇混凝土结构在建筑业中得到了广泛应用。

改型薄壁箱现浇混凝土空心楼盖施工工法是一种新型的楼盖施工方法，具有独特的工艺和优势，本文将对这种工法进行详细介绍。

二、工法特点改型薄壁箱现浇混凝土空心楼盖施工工法与传统的楼盖施工方法相比具有以下特点：1. 结构轻巧：由于使用的是薄壁箱结构，楼盖自重轻，有利于提高楼体整体结构的稳定性。

2. 空心设计：楼盖中的薄壁箱留有一定的间隔，形成空心结构，不仅可减轻楼体重量，同时也方便了安装管线。

3. 施工效率高：采用现浇混凝土技术，施工速度快，一次成型，减少了施工周期。

4. 适应性强：可用于各种楼盖的施工，包括住宅、商业、办公等建筑。

三、适应范围改型薄壁箱现浇混凝土空心楼盖施工工法适用于多种高层建筑，特别适用于轻型结构、钢筋浓度较低或者需要留有各类管道、电线等的楼盖。

四、工艺原理改型薄壁箱现浇混凝土空心楼盖施工工法的原理是根据实际工程需求，在楼盖平板的预留部位设置模板，然后通过现场浇筑混凝土实现楼盖形成。

具体来说，该工法有以下几个关键步骤：1. 模板安装：根据楼盖设计要求，选择合适的薄壁箱模板，并按照设计要求进行布置和固定。

2. 钢筋加工与布置：根据设计要求，对钢筋进行加工、焊接，并按照楼盖结构需要进行布置，形成钢筋网。

3. 前期准备：在楼盖板底面安装支撑模板，并设置电线、管道等特殊需求的布置。

4. 混凝土浇筑：在模板内部浇筑混凝土，采用堆积现浇的方式进行，确保混凝土的浇注均匀稳定。

5. 后期养护：在施工完成后，对混凝土进行养护，保持湿润并避免过早干燥，确保楼盖的强度与稳定性。

五、施工工艺1. 模板安装：选择合适的薄壁箱模板，并按照设计要求进行布置和固定。

2. 钢筋加工与布置：根据设计要求，对钢筋进行加工、焊接，并按照楼盖结构需要进行布置，形成钢筋网。

3. 前期准备：在楼盖板底面安装支撑模板，并设置电线、管道等特殊需求的布置。

目录第一章工程概况第二章编制说明第三章编制依据第四章施工部署第五章施工准备第六章施工方案第七章质量保障措施第八章现场产品保护附：GBF箱体安装技术交底本工程由滕商投资有限公司投资建设、上海中建建筑设计有限责任公司设计，总建筑面积约33000m2，地下车库1层。

第二章编制依据本方案的编制依据主要有：建设单位提供的施工图纸，现行国家建筑标准设计图集:05SG343现浇混凝土空心楼盖，以及现浇砼空心楼盖结构技术规程: CECS175:2004等为指南编制的。

第四章施工部署1、管理目标1.1 质量管理目标确保工程质量符合内蒙古自治区优质工程质量标准。

1.2安全管理目标争创内蒙古安全文明工地，确保施工过程中不发生重大责任安全事故；确保各项安全防护措施符合相关规范要求。

1.3、施工计划项目部对箱体的安装施工进行了细致分析及工作安排。

计划在2014年3月上旬开始箱体的安装工作，3月底完成。

为确保本分项工程保质按期完成安装，现场要配备技术能力强，对工程施工责任心强的优秀管理人员组成分项工程施工组织机构。

实行项目管理负责制，项目组织机构各部门积极配合，协同作业。

建立内部碰头会制度，由施工工长组织，技术主管、班组长及班组成员参加，把当天工作归纳总结根据施工的实际情况完善施工方法，安排第二天的工作。

做到及时协调各分包单位的工作，以及时调整施工进度和施工方案。

1、技术准备工作1.1 组织工程技术人员熟悉图纸，领会设计意图。

1.2 选定精干的施工人员，进行相关的技术培训。

1.3 分析施工难点、特殊情况及技术措施。

1.4 收集采购与本工程有关的规范、规程、标准等图书。

2、施工准备工作2.1 对分项工程所用的材料、工具进行准备，并做出相应的材料计划。

主要工具：手动电钻、手钳、钢筋棒、12～14#绑扎铁线、胶带或钢丝网。

2.2 提前与塑料膜盒生产厂家联系，并进行生产加工。

2.3 箱体进场后与材料员做好进场验收,产品应具有合格证、出厂质量证明书等质量证明文件，并按要求对进场材料进行抽样送检，试验合格后方可投入使用。

组合塑料模盒现浇混凝土空心楼盖施工工法组合塑料模盒现浇混凝土空心楼盖施工工法一、前言组合塑料模盒现浇混凝土空心楼盖施工工法是一种常用于多层楼盖施工的先进工艺。

该工法采用组合塑料模盒作为施工模板，通过现浇混凝土填充模盒，形成具有空心结构的楼盖。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等进行详细介绍。

二、工法特点组合塑料模盒现浇混凝土空心楼盖施工工法具有以下特点：1. 施工速度快：由于采用现浇混凝土施工，可一次性完成楼盖的浇筑和养护，大大缩短了施工周期。

2.结构轻巧：采用空心结构，减少了楼盖的自重，降低了建筑物的负荷，提高了建筑物的抗震性能。

3. 节约材料：通过减少混凝土的使用量，降低了施工成本，并减少了对环境的影响。

4. 灵活性强：模盒可以根据楼盖的尺寸和形状进行调整，适应不同的设计需求。

5. 施工质量高：模板采用塑料材料制作，具有高强度、耐腐蚀性和耐候性，可以确保施工过程中的质量稳定。

三、适应范围组合塑料模盒现浇混凝土空心楼盖施工工法适用于多层住宅、商务楼、办公楼等建筑物的楼盖施工。

特别适用于空间较大、荷载要求较高的建筑物。

四、工艺原理组合塑料模盒现浇混凝土空心楼盖施工工法的工艺原理基于以下几点：1. 模盒选择：根据楼盖的设计要求，选择适当的组合塑料模盒，确保模盒能够承受混凝土的浇筑压力。

2. 模板安装：按照楼盖的布置进行模板的安装，确保模板的平整度和稳定性。

3. 钢筋预埋：在模板内布置钢筋，提高楼盖的受力性能。

4. 混凝土浇筑：将搅拌好的混凝土均匀地倒入模板中，注意混凝土的振捣和充实，确保混凝土的牢固性。

5. 模板拆除：待混凝土养护完全后，拆除模板，形成空心结构的楼盖。

五、施工工艺1. 模板安装：根据楼盖的平面布置，按照设计要求安装组合塑料模盒，并做好固定和密封工作。

2. 钢筋预埋：在模板中预埋钢筋，根据设计要求确定钢筋的位置和数量。
