人教版九年级物理上册第16章《电压电阻》第2节串、并联电路中电压的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图由两节干电池组成的电源电压是（）A．1.5V B．2VC．3V D．4V【答案】C【解析】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V ＝3V。
故选：C。
2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2VB．4VC．6VD．8V【答案】C【解析】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。
故选：C。
3．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（）A．4.8VB．1.8VC．3VD．1.2V 【答案】D【解析】解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；则由电压表的示数可知，L1两端的电压：U1＝1.8V；由串联电路电压特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣1.8V＝1.2V。
故选：D。
4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6VB．灯L2两端的电压为6VC．灯L2两端的电压为4VD．电源电压和灯L1两端的电压之和为6V【答案】B【解析】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6 V，灯L2两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。
故ACD错误，B正确。
16.2 串、并联电路中电压的规律第一阶——基础过关练1．如图所示的电路中，电阻阻值R 1＜R 2．闭合开关S 后，电阻R 1、R 2两端的电压分别为U 1、U 2，通过两个电阻的电流分别为I 1、I 2．下列判断中正确的是（ ）A ．I 1=I 2B ．I 1＞I 2C ．U 1=U 2D ．U 1＞U 2【答案】A【解析】【详解】 如图电路，闭合开关S 后，电阻R 1、R 2串联在电路中．根据串联电路电流处处相等的特点可知，通过两电阻的电流相等，故A 正确，B 错误； 根据串联电路的分压特点，即：111222U IR R U IR R ==，可见串联电路中电压与电阻成正比，因为R 1＜R 2，所以 U 1<U 2，故CD 错误；故选A ．点睛：考查了串联电路的电流、电压特点，牢记串联电路的分压规律，即电压与电阻成正比，电阻越大，分得电压越多，是电路的基本特点，要能熟练应用．2．如图所示，当电压表的示数为2.5V 时，灯L 2两端的电压（ ）A ．有可能大于2.5VB ．有可能小于2.5VC ．一定等于2.5VD ．无法判断课后培优练【答案】C【解析】【详解】由电路图可知，两灯泡并联，电压表测电源（L1）两端的电压，电流表测通过L1的电流。
因并联电路中各支路两端的电压相等，由电压表的示数2.5V可知，灯L2两端的电压一定为2.5V。
故ABD不符合题意，C 符合题意。
故选C。
3．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（）A．4.8V 1.2V B．6V 1.2V C．1.2V6V D．1.2V 4.8V【答案】A【解析】由电路图知，两个电阻串联在电路中，电压表V1测电源电压，V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知，V1所选的量程为0~15V，对应的分度值为0.5V，示数为6V，V2所选的量程为0~3V，对应的分度值为0.1V，示数为1.2V，则R1两端的电压U1=U-U2=6V-1.2V=4.8V故A符合题意，BCD不符合题意。
第2节 串、并联电路中电压的规律基础知识·细解读知识点一 串联电路的电压规律【重点】 实验：探究串联电路中电压的规律 【提出问题】如图所示，在两个小灯泡组成的串联电路中，各小灯泡两端的电压与电源两端电压(即A 、B 之间的电压，B 、C 之间的电压与A 、C 之间的电压)有什么关系?【猜想与假设】串联电路中，各部分电路两端的电压之和可能等于总电压(即电源电压)，BC AB AC U U U +=。
【实验器材及设计】【实验过程及分析】(1)调节电压表指针指零。
(2)按照电路图连接好电路，并检查电路连接是否正确。
(3)分别用电压表连接舶、职、AC 两端，测量其电压，如图甲、乙、丙所示。
开关断开!连接实物电路时开关保持断开是电学实验中最基本的常识之一。
今后的电学实验都要注意这个规定。
图文助学串联电路中电压表的实物连接图(1)测灯L1两端的电压(2)测灯L2两端的电压(3)测电源两端的电压注意：电压表一定要和被测元件并联!图文助学图解串联电路电压关系瀑布的总落差等于各段落差之和。
串联电路的总电压等于各部分电路电压之和，即21U U U +=。
【实验结论】通过对表中数据分析知，串联电路电源两端的电压等于各部分电路两端电压的总和。
表达式为21U U U +=。
【注意事项】(1)连接电路时，要按照一定顺序连接。
连接电路时开关要保持断开，防止电路中有短接的地方而损坏用电器及电源。
(2)电压表一定要与待测电路并联，必须注意电压表的量程、正负接线柱的接法及读数的方法。
(3)本实验是归纳性实验，换用不同规格的灯泡的目的是避免实验结论的偶然性，找到普遍规律。
(4)实验时，每次读完电表示数，都应及时断开开关。
(5)串联电池组两端的电压等于每节电池两端电压之和。
【拓展】当电路中有两个以上的用电器串联时，以上结论仍然成立，即n U U U U U ++++= 311。
【例1】小希用如图所示电路来探究串联电路的电压特点。

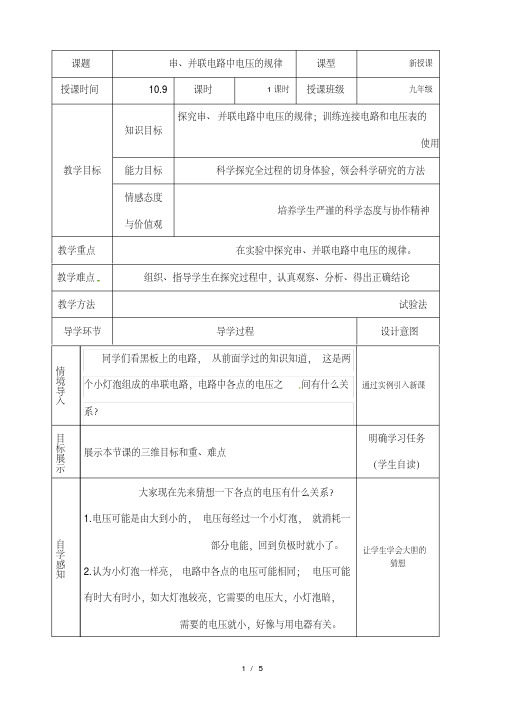

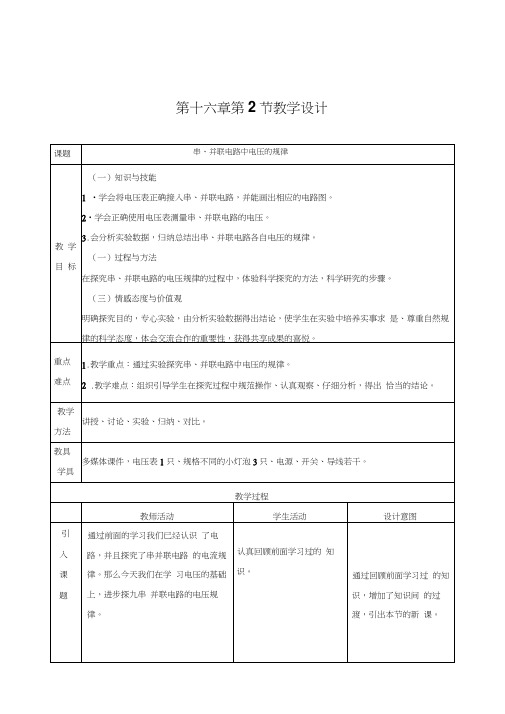

第2节串、并联电路中电压的规律【学习目标】1．能正确将电压表接入待测电路，并能画出相应的电路图。
2．能正确使用电压表测量串联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。
3．能通过实验探究，归纳总结出串、并联电路中电压的规律。
【学习重点】在实验中探究串联电路中电压的规律。
【学习难点】自主设计方案，并且在正确连接电路和使用电压表的基础上进行实验并能通过交流、总结、反思得出初步结论。
【共同探究】探究点一探究串联电路电压的规律(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压测量AB两点间的电压电路图测量BC两点间的电压电路图测量AC两点间的电压电路图(2)实验记录BC间的电压U2/V AC间的电压U3/VAB间的电压U1/V第一次测量第二次测量(3)分析实验数据得出串联电路电压的规律是。
探究点二探究并联电路电压的规律(1)实验设计：把两个灯泡L1和L 2并联起来接到电源上，L 1 两端的电压、L 2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(2)实验记录(3)分析实验数据得出并联电路电压的规律是 。
【归纳整理】串联电路电压的规律是 。
并联电路电压的规律是 。
课堂小练一、选择题1.如图所示的电路中，闭合开关，电压表V 1的示数是7.5V ，电压表V 2的示数为9V ，若电源电压为12V ，则L 2两端电压是（ ）A.4.5VB.5.5VC.3VD.2V2.如图所示，电源电压是6V ，闭合开关，电压表的示数是3.8V ，那么( )A.L 1两端的电压是3.8 VB.L 2两端的电压是3.8 VC.电源与L 1两端电压之和为3.8 VD.L 1两端的电压是2.2V3.如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB 、BC 、AC 两端的电压分别为U AB =1.5V ，U BC =1.5V ，U AC =3V ，在表格中记录数据后，接着的实验步骤是（ ）A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电压值D.换用电压表的另一量程，再测出一组电压值4.如图所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则（ ）L 1 两端的电压U 1/V L 2 两端的电压U 2/V 总电压U /V 第一次测量 第二次测量A.L1两端的电压为2VB.L2两端的电压为3VC.L1两端的电压为3VD.L2两端的电压为5V5.下列关于串、并联电路规律的说法中正确的是（）A.各用电器两端电压相等的电路就是并联电路B.并联电路总电流等于各支路电流之和C.并联电路某一用电器断路不会影响其它用电器的正常工作D.通过各用电器电流大小相等的电路就是串联电路6.如图,电路中L和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是( )1A.L1断路B.L1短路C.电压表断路D.电压表短路7.两个电阻R1、R2串联连接，若R1＞R2、且电阻两端电压分别为U1、U2，通过电流为I1、I2，则下列判断中正确的是（）A.I1=I2，U1=U2B.I1＞I2，U1＞U2C.I1=I2，U1＞U2D.I1＜I2，U1＜U28.如图所示，电源电压9V保持不变，当开关闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A.3VB.4.5VC.6VD.9V9.同一电路中的两只小灯泡,用电压表测量每只灯泡两端的电压后,发现两只灯泡两端电压相等,由此可以判断两只灯泡( )A.一定是串联B.一定是并联C.一定不是串联D.可能是串联也可能是并联10.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L和1 L2两端的电压分别为（）A.4.8V，1.2VB.6V，1.2VC.1.2V，6VD.1.2V，4.8V11.在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
