电学综合计算题

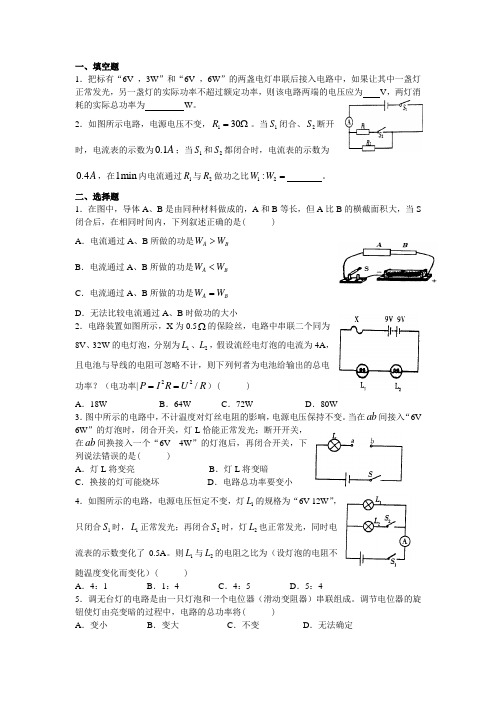

一、填空题1．把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W 。

2．如图所示电路，电源电压不变，130R =Ω。

当1S 闭合、2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电流表的示数为0.4A ，在1min 内电流通过1R 与2R 做功之比12:W W = 。

二、选择题1．在图中，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是( )A ．电流通过A 、B 所做的功是A B W W >B ．电流通过A 、B 所做的功是A B W W <C ．电流通过A 、B 所做的功是A B W W =D ．无法比较电流通过A 、B 时做功的大小2．电路装置如图所示，X 为0.5Ω的保险丝，电路中串联二个同为8V 、32W 的电灯泡，分别为1L 、2L ，假设流经电灯泡的电流为4A ，且电池与导线的电阻可忽略不计，则下列何者为电池给输出的总电功率？（电功率|22/P I R U R ==）( )A ．18WB ．64WC ．72WD ．80W3．图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

当在ab 间接入“6V 6W ”的灯泡时，闭合开关，灯L 恰能正常发光；断开开关，在ab 间换接入一个“6V 4W ”的灯泡后，再闭合开关，下列说法错误的是( )A ．灯L 将变亮B ．灯L 将变暗C ．换接的灯可能烧坏D ．电路总功率要变小4．如图所示的电路，电源电压恒定不变，灯1L 的规格为“6V 12W ”，只闭合1S 时，1L 正常发光；再闭合2S 时，灯2L 也正常发光，同时电流表的示数变化了0.5A 。

则1L 与2L 的电阻之比为（设灯泡的电阻不随温度变化而变化）( )A ．4：1B ．1：4C ．4：5D ．5：45．调无台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成。

中考物理电学综合计算题汇总含答案一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。

1、如图所示，灯L标有"6V3.6W”字样，电源电压保持不变，闭合开关S,电流表示数为0.1A,灯实际功率为0.9W(灯丝电阻不随温度变化).求：(1)定值电阻R0的阻值；(2)电路的总功率；(3)通电1min灯L消耗的电能.2.如图甲所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为定值电阻R。

的三倍。

闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为—当滑片P置于最右端时，电流表示数为12，且I2：I1=5：4。

两次变阻器连入电路的电阻之比R1：R=8：15。

图乙是该小灯泡I-U图像。

求:(1)小灯泡正常发光时的电阻值；(2)滑片置于最右端时，小灯泡的实际功率;(3)电源电压。

3.电源电压为25V且保持不变，R1为定值电阻，R2为滑动变阻器,甲其上标有"50Q2A”的字样，电流表A1的量程为0〜0.6A，电流表A2的量程为0〜3A，灯泡L标有"5V1W”的字样.(1)灯泡L正常工作时的电流是多大？(2)闭合S,断开S］、S2，灯泡恰好正常工作，求R1的阻值.(3)S、S］、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时电路功率最大？并求出此种情况下电路1min消耗的电能.4.如图甲所示，电源电压恒定，R0为定值电阻。

将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数n间的关系图象如图乙所示。

求:(1)滑动变阻器R的最大阻值；(2)R0的阻值及电源电压;(3)当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。

5.)如图所示，电源电压保持不变，小灯泡L标有“3V1.5W"的字样，滑动变阻器R1的阻值变化范围为0〜700，定值电阻R2的阻值为300.求：(1)小灯泡L正常发光时的阻值为多少？(2)当S］、S2和S3都闭合，滑动变阻器的滑片滑到a端时,小灯泡L恰好正常发光，此时电流表的示数为多少？(3)保证电流表有示数时，滑动变阻器的滑片应怎样移动，同时开关应怎样闭合或断开才能使电路的总电功率最小？最小电功率为多少？(1) 电源的电压及小灯泡L 的电阻;滑动变阻器的最大阻滑动变阻器消耗的电功率为0.72W 时，电流表的示数。

九年级电学计算题一、简单电路电流、电压、电阻计算。

1. 已知一个电阻R = 10Ω，两端电压U=20V，求通过电阻的电流I。

- 解析：根据欧姆定律I = (U)/(R)，将R = 10Ω，U = 20V代入公式可得I=(20V)/(10Ω)=2A。

2. 一个电路中通过灯泡的电流I = 0.5A，灯泡电阻R=20Ω，求灯泡两端的电压U。

- 解析：由欧姆定律U = IR，把I = 0.5A，R = 20Ω代入，得到U=0.5A×20Ω = 10V。

3. 有一导体，当两端加3V电压时，通过它的电流为0.2A，求该导体的电阻。

- 解析：根据R=(U)/(I)，这里U = 3V，I = 0.2A，所以R=(3V)/(0.2A)=15Ω。

二、串联电路相关计算。

4. 两个电阻R_1 = 10Ω，R_2 = 20Ω串联在电路中，电源电压U = 9V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。

- 解析：- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。

- 根据欧姆定律I=(U)/(R)，将U = 9V，R = 30Ω代入可得I=(9V)/(30Ω)=0.3A。

- 根据U = IR，U_1=IR_1 = 0.3A×10Ω = 3V，U_2=IR_2=0.3A×20Ω = 6V。

5. 三个电阻R_1 = 5Ω、R_2 = 10Ω、R_3 = 15Ω串联在电路中，电路中的电流I = 1A，求总电压U。

- 解析：- 总电阻R=R_1 + R_2+R_3=5Ω+10Ω + 15Ω = 30Ω。

- 根据U = IR，把I = 1A，R = 30Ω代入得U = 1A×30Ω=30V。

三、并联电路相关计算。

6. 两个电阻R_1 = 10Ω，R_2 = 20Ω并联在电路中，电源电压U = 6V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。

电学综合计算题1.如图所示电路，滑动变阻器上标有“50Ω lA”，电源电压恒定为6V，电流表量程为0～0.6A，电压表量程为0—3V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V．求：(1)电阻R1的阻值；(2)此时滑动变阻器消耗的功率；(3)为保证电路安全，电阻R1上允许消耗功率的范围．2.如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”的字样，R2=12Ω，当S1、S2都闭合时。

电流表示数为1.2A．这时灯L正常发光（忽略温度对灯丝电阻的影响），求：（1）灯泡L正常发光时，通过灯泡的电流；（2）灯L电阻；（3）电源电压；（4）电阻R1的阻值；（5）R1在1min时间里消耗的电能；（6）电阻R1消耗的电功率；（7）若将开关S1、S2都断开，电流表的示数；（8）当S1、S2都断开时，小灯泡L消耗的功率；（9）当S1、S2都断开时，电阻R2在10s内产生的热量；(10)电路在什么情况下消耗的总电功率最大？是多少？3.如图所示电路中，电源电压恒定，小灯泡标有“6V，3W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=1A。

（1）灯泡正常发光时的电流和电阻；（2）滑动变阻器的最大电阻；（3）当S1闭合，S2断开，移动滑片P置于某一位置时，滑动变阻器消耗的电功率是0.72W，此时滑动变阻器连入电路中的阻值（4）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能。

4.如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示。

（不计温度对灯丝电阻的影响）求：（1）小灯泡正常发光时的电阻；（2）电源电压；（3）当滑片P滑到中点时，小灯泡L的实际功率是多少。

电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。

电学计算题30题一、计算题：1. 计算二极管的最大导通电流为I_Dmax=20mA,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×20Ω=2.7V2. 在器件的正向特性曲线中，由I_D和V_D确定的导通电流是IV_D_on=20mA,求V_A的最小值：V_A的最小值=V_D+I_D_on×R_D=0.7+20mA×20Ω=2.7V3.一只二极管的参数为V_A=10V，I_D=5mA，R_D=50Ω，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V4.一只二极管的参数为V_A=10V，R_D=50Ω，I_D=5mA，求V_D的电压：V_D=V_A-I_D×R_D=10V-5mA×50Ω=4.5V5. 在器件的反向特性曲线中，由V_D和I_D确定的最大反向伏安数是V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA6.在器件的正向特性曲线中I_D的最大导通电流=V_D/R_D=0.7V/50Ω=14mA7.在器件的正向特性曲线中，由I_D和V_D确定的最大导通电阻是R_D=100Ω,求V_A的最小值：V_A的最小值=V_D+I_Dmax×R_D=0.7+20mA×100Ω=3.7V8. 计算二极管的最大反向伏安数为V_A_max=2V,求I_D的最大反向电流：I_D的最大反向电流=V_A_max/R_D=2V/50Ω=40mA9. 在器件的反向特性曲线中，由I_D和V_D确定的最大反向伏安数是V_A_max=2V,求R_D的最小反向电阻：。

电工电子类专业计算综合练习题一、计算题1.将电感L=255mH,电阻为60欧的线圈接到u=311sin(314t+600)上，试求：（1）电路中电流的有效值；（2）电路中的有功功率，无功功率，视在功率，功率因数。

2.如图所示，E1=12V, E2=4V R1=4Ω，R2=4Ω,R3=2Ω,当开关断开和闭合时，分别计算A、B两点间的电压U AB。

3.每相电阻为3Ω，感抗为4Ω的三相对称负载，作Y 联结，接于工频线电压为380V 的三相电源上，若)6314sin(2380π+=t Uvw V ，试求：(1)相电流、线电流的大小；（2）V 相负载电流的解析式；（3）三相负载的有功功率。

4、 图示放大电路中三极管的U BE =0.7V ，U CC =12V ，R C =2k Ω，R B =280k Ω，R L =6k Ω，β=50，C 1、C 2足够大，输入电压有效值U i =0．1V ， 求：（1） 静态电流I C ，电压U CE （2） 输出电压有效值U 05. 如图所示为在220V的交流电路中，接入一理想变压器。

一次绕组N1=1000匝，二次侧电压U2=44V，负载电阻R L=11Ω，试求：（1）二次侧匝数N2；（2）一次侧电流I1。

（3）一次侧的阻抗Z1+u_2U1RL二、综合应用题现有一个并联型稳压电源电路（如图），电源电压为220V，变比为11，R=100Ω，稳压管的稳定电压U Z=16V，RL=1KΩ，1.现要在线路板上进行焊接，在电路焊接时，甲同学不小心将VD4虚焊，乙同学将VD3带色环的一端焊在电路的零电位上，分析这两位同学焊接完毕通电测试时会出现什么现象？2.如果变压器的标签丢失，不知这个变压器的一、二次绕组，请问如何用万用表来确定？3.试分析电阻R的作用。

当测量RL两端电压为0.7V时,试分析故障原因。

4.试计算当开关S闭合和断开时流过稳压管的电流。

答案一、计算题1.I=2.2，P=290，Q=387，S=484，λ=0.6 2.断开时Uab=4 闭合时Uab=23. Ip=Il=44；)3314sin(2220π-=t i ；p=174244、解：（1）I B =（V CC -U BE ）/R B =0.04mA I C =βI B =2mAU CE =V CC -I C R C =8V (2)r be =300+(1+β)26/Ie=963ΩAu=-β(R L ∥R C )/I E =-77.9 U O =A U Ui=7.79V 5．解：（1）K=5, N2=200 （2）I2=4A, I 1=0.8A 。

初中电学计算题1、如图所示的电路中，电阻R1的阻值为10Ω。

闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？3、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？4、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？5、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？6、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？7、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？8、小欣家的电冰箱功率是0.2kW。

双休日全家外出的两整天里，只有电冰箱在自动间歇工作。

这两天前后，电能表示数如图所示。

则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？9、如图所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压；（2）当S1、S2都闭合，S3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏？10、在伏安法测电阻的实验中，电压表的示数为4.8V，电流表的示数为0.5A。
