电磁阀符号解释

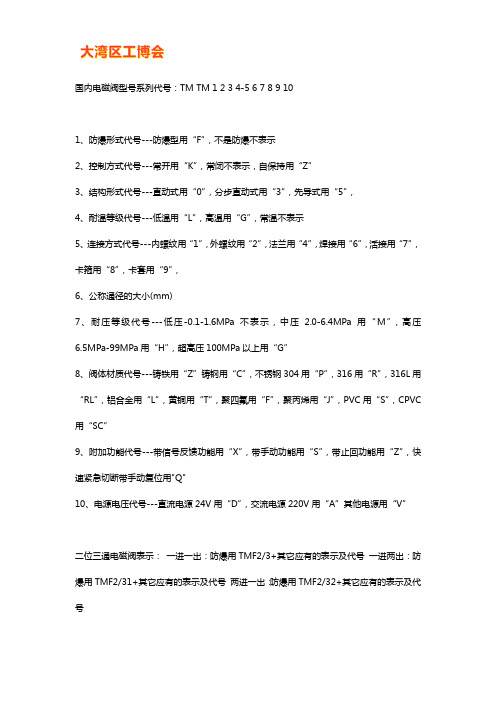

国内电磁阀型号系列代号：TM TM 1 2 3 4-5 6 7 8 9 101、防爆形式代号---防爆型用“F”，不是防爆不表示2、控制方式代号---常开用“K”，常闭不表示，自保持用“Z”3、结构形式代号---直动式用“0”，分步直动式用“3”，先导式用“5”，4、耐温等级代号---低温用“L”，高温用“G”，常温不表示5、连接方式代号---内螺纹用“1”，外螺纹用“2”，法兰用“4”，焊接用“6”，活接用“7”，卡箍用“8”，卡套用“9”，6、公称通径的大小(mm)7、耐压等级代号---低压-0.1-1.6MPa不表示，中压2.0-6.4MPa用“M”，高压6.5MPa-99MPa用“H”，超高压100MPa以上用“G”8、阀体材质代号---铸铁用“Z”铸钢用“C”，不锈钢304用“P”，316用“R”，316L用“RL”，铝合金用“L”，黄铜用“T”，聚四氟用“F”，聚丙烯用“J”，PVC用“S”，CPVC 用“SC”9、附加功能代号---带信号反馈功能用“X”，带手动功能用“S”，带止回功能用“Z”，快速紧急切断带手动复位用"Q"10、电源电压代号---直流电源24V用“D”，交流电源220V用“A”其他电源用“V”二位三通电磁阀表示：一进一出：防爆用TMF2/3+其它应有的表示及代号一进两出：防爆用TMF2/31+其它应有的表示及代号两进一出：防爆用TMF2/32+其它应有的表示及代号特别提示：1、电磁阀水平安装,线圈向上*,如需垂直安装,定货时说明2、介质中有杂质,请安装过滤器网30～100目/寸3、电磁阀如出口压力大于进口压力,阀将反向导通,此时应在出口安装止回阀4、公司可专门为你设计特殊需要的电磁阀系列产品电磁阀型号编制示例：不锈钢内螺纹中高压电磁阀型号编制：（TM51-15HPX）为不防爆,防爆“F”表示,不防爆不表示TM51-1HP,TM51-2HP,TM51-3HP,TM51-4HP,TM51-5HP,TM51-6HP,TM51-8HP,TM51-10HP,TM51-15HP,TM51-20HP,TM51-25HP,TM51-32HP,TM51-40HP,TM51-50HP不锈钢内螺纹高压防爆电磁阀型号编制：TMF51-1HP,TMF51-2HP,TMF51-3HP,TMF51-4HP,TMF51-5HP,TMF51-6HP,TMF51-8H P,TMF51-10HP,TMF51-15HP,TMF51-20HP,TMF51-25HP,TMF51-32HP,TMF51-40HP,T MF51-50HP不锈钢法兰式中高压电磁阀型号编制：（TM54-15HP）为不防爆,防爆“F”表示,不防爆不表示TM54-15HP,TM54-20HP,TM54-25HP,TM54-32HP,TM54-40HP,TM54-50HP,TM54-65 HP,TM54-80HP,TM54-100HP,TM54-125HP,TM54-150HP,TM54-200HP,TM54-250HP, TM54-300HP不锈钢法兰式高压防爆电磁阀型号编制：TMF54-15HP,TMF54-20HP,TMF54-25HP,TMF54-32HP,TMF54-40HP,TMF54-50HP,TM F54-65HP,TMF54-80HP,TMF54-100HP,TMF54-125HP,TMF54-150HP,TMF54-200HP,T MF54-250HP,TMF54-300HP不锈钢内螺纹防爆带信号反馈功能电磁阀型号编制：（TM51-15HPX）为不防爆,防爆“F”表示,不防爆不表示TMF51-1HPX,TMF51-2HPX,TMF51-3HPX,TMF51-4HPX,TMF51-5HPX,TMF51-6HPX, TMF51-8HPX,TMF51-10HPX,TMF51-15HPX,TMF51-20HPX,TMF51-25HPX,TMF51-3 2HPX,TMF51-40HPX,TMF51-50HPX不锈钢法兰式防爆带信号反馈功能电磁阀型号编制：TMF54-15HPX,TMF54-20HPX,TMF54-25HPX,TMF54-32HPX,TMF54-40HPX,TMF54-50HPX,TMF54-65HPX,TMF54-80HPX,TMF54-100HPX,TMF54-125HPX,TMF54-150H PX,TMF54-200HPX,TMF54-250HPX,TMF54-300HPX。

下面两张图详细说明了气阀工作的全部状态1、欧阳光明（2021.03.07）2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压=================================================== ==================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。

两位四通电磁换向阀职能符号
两位四通电磁换向阀职能符号分别为S1和S2。

这些符号代表着
电磁换向阀的关键功能，是控制系统工程师不可或缺的基本工具。

S1代表电磁换向阀的入口和出口。

当该符号出现在控制图表中时，表示该阀门有两个入口和两个出口。

换向阀门可在不同的管道之间切
换液体或气体的流向。

通过对不同的入口和出口配置，可以方便对液
体或气体进行控制及传输。

S2代表电磁换向阀的操作方式。

可以根据需要选择不同的操作方式。

例如，通过电气信号控制阀门的开启和关闭；也可以通过机械装
置控制阀门。

此外，换向阀还可以采用手动操作方式。

电磁换向阀在实际控制系统中广泛应用，例如工业自动化、石油
化工等行业。

这种设备可以自动处理管道中的液体、气体等物流传输，其高精度和可靠性使其成为现代工业生产中不可或缺的重要设备。

两
位四通电磁换向阀职能符号可以帮助工程师准确地绘制电气控制图表，并帮助他们理解控制图表中的每个元件的职能。

水用电磁阀符号
水用电磁阀符号通常采用下面的标识方式：
电磁阀的标识一般由一个长方形图形和一个内部表示元件动作方式的符号组成，其中长方形图形表示整个电磁阀的外形，内部符号表示电磁阀内部元件的动作方式。

水用电磁阀的标识通常是一个长方形图形，内部是一个与长方形平行的直线，直线两端有两个小箭头，表示水流的方向。

有时候，还会在直线中间加上一个圆圈，表示电磁阀的控制电源。

电磁阀的符号具体表达方式可能会略有不同，具体的标识请根据相关标准或图纸进行确认，以确保正确的使用和理解。

电磁液压阀的种类和符号
电磁液压阀是一种控制液压系统中液压液体流动的重要元件，广泛应用于工业生产和机械设备中。

根据其功能和结构特点，电磁液压阀可以分为多种不同种类，每种种类都有其特定的符号表示。

下面将介绍一些常见的电磁液压阀种类和对应的符号。

1. 电磁换向阀。

电磁换向阀是用于控制液压系统中液压油液的流向的阀门，常用于液压缸的控制。

其符号通常为一个长方形，内部包含一个箭头和两个出口，箭头表示液体的流向，而两个出口则表示液体的流出方向。

2. 电磁比例阀。

电磁比例阀可以根据电信号的大小来控制液压系统中液压液体的流量，从而实现对液压系统的精确控制。

其符号通常为一个长方形，内部包含一个斜线和一个箭头，斜线表示电信号输入，箭头表示流体的流向。

3. 电磁溢流阀。

电磁溢流阀是一种用于控制液压系统中液压液体压力的阀门，当压力超过设定值时，阀门会打开，将多余的液压液体排出系统，以保持系统的压力稳定。

其符号通常为一个长方形，内部包含一个波浪线和一个出口，波浪线表示液压液体的压力，而出口表示多余液体的流出方向。

以上是一些常见的电磁液压阀种类和对应的符号，不同的电磁液压阀种类和符号代表着不同的功能和用途，了解这些种类和符号对于正确使用和维护液压系统至关重要。

希望本文能够帮助读者更好地理解电磁液压阀的种类和符号，为液压系统的应用提供一些参考。

阀门电气符号和文字代号
阀门电气符号和文字代号通常用于表示阀门在电气系统中的功能和位置。

以下是一些常见的阀门电气符号和文字代号：
电磁阀：通常用字母“D”表示，表示电磁阀的线圈。

气动阀：通常用字母“Q”表示，表示气动阀的驱动装置。

电动阀：通常用字母“D”表示，表示电动阀的驱动装置。

手动阀：通常用字母“M”表示，表示手动阀的手柄。

此外，还有一些其他的符号和文字代号用于表示阀门的其他特性和参数，例如阀门的类型、规格、工作压力等。

具体的符号和文字代号可能会因不同的行业和标准而有所不同，因此建议查阅相关的电气图例或手册以获取准确的信息。

电磁液压阀的种类和符号
电磁液压阀是一种利用电磁力控制液压系统中液压流动的装置。

它广泛应用于工业自动化、机械设备、冶金、石油化工等领域。

不
同种类的电磁液压阀根据其功能和结构特点可以分为多种类型，并
且每种类型的电磁液压阀都有其特定的符号表示。

1. 单向阀，单向阀是一种通过电磁力控制液压油路单向流动的
阀门。

其符号为一个三角形，箭头指向流动方向，并在箭头旁边标
有一个字母“V”，表示单向阀。

2. 换向阀，换向阀是一种通过电磁力控制液压系统中液压油路
的换向的阀门。

其符号为一个矩形，内部有两个相互垂直的箭头，
表示阀门的两个工作位置。

3. 比例阀，比例阀是一种通过电磁力控制液压系统中液压油路
流量的阀门。

其符号为一个矩形，内部有一个箭头和一个斜线，表
示阀门可以调节液压油路的流量比例。

4. 定向阀，定向阀是一种通过电磁力控制液压系统中液压油路
流向的阀门。

其符号为一个矩形，内部有一个箭头和一个开口，表
示阀门的流向控制功能。

以上是电磁液压阀的一些常见种类和符号表示，不同的电磁液
压阀在液压系统中起着不同的作用，对于工程应用有着重要的意义。

通过了解不同种类的电磁液压阀及其符号表示，可以更好地理解和
应用液压系统中的电磁液压阀，提高工程实践中的效率和安全性。

.. .下面两张图详细说明了气阀工作的全部状态黄圈里的方框表示的是电磁阀常态位的接口连通状态1、黄圈里的方框是电磁阀励磁状态的接口连通状态2、图形符号的含义一般如下：用方框表示阀的工作位置，有几个方框就表示有几“位”；(1) ；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向方框内符号“┻”或“┳”表示该通路不通；(3) (4)方框外部连接的接口数有几个，就表示几“通”；回气口用/气路连通的回油// (5)一般，阀与系统供油路或气连接的进油口进气口用字母p表示；阀与系统回油路b、等表示。

有时在图形符号上用l表示泄漏油口；/t(有时用o)表示；而阀与执行元件连接的油口气口用a换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号(6)绘制系统图中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压..=====================================================================..以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面. .. .. ..。

电磁阀一、“位”与“通”的概念两位三通电磁阀由电磁线圈和阀芯组成，是包含三个孔的阀体。

当其线圈得电或失电时，阀芯移动使气流通过阀体或阻断，以达到改变气源流动方向的目的。

“位”指的是电磁线圈在得电情况下产生的电磁力驱动阀芯移动处于不同位置，则通路不同。

阀芯工作位置有几个则称之为几位电磁阀。

“通”指的是电磁阀阀体上接口数目，也就是其通路数，有几个通道口称之为几通电磁阀。

二、工作原理在启动回路中，电磁阀控制换向阀的作用是控制气流通道的通、断货改变压缩空气的流动方向，主要是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。

按电磁控制部分对换向阀的推动方式不同，可以分为直动式电磁阀和先导式电磁阀。

电磁阀按照电源分为单电控和双电控，电压分为220V、110V、24V；还可分为防爆和不防爆。

电磁阀气路的接口尺寸分为1/4寸，1/2寸、3/8寸等。

2.1电磁阀功能在电气控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。

电磁阀是在气动回路中控制气路通道的通断或改变压缩空气的流动方向。

电磁阀只是气动调节阀的一个附件，是控制气动阀门的气源气路的。

电磁阀也常用于开关阀，通过电压信号控制气源气路的通断，以控制阀门的开关。

电磁阀具有比定位器更大的流通口径，有时可以用于需要快速开启及快速关闭的阀门。

单电控电磁阀具有失电常闭或常开位置，可以用于断气保护功能。

2.2直动式电磁阀工作原理利用电磁力推动阀芯换向，线圈得电时，阀门打开流体通过，线圈失电时，阀门关闭，流体不能通过。

2.3先导式电磁阀工作原理先导式电磁阀是在电磁力的作用下先打开先导阀，使气体进入电磁阀阀芯气室，利用气压来推动电磁阀阀芯，实现气路之间的通断。

2.4单电控直动式二位三通电磁阀电磁阀阀芯有2个位置，有3个气路接口，如下图所示，P为气源接口，A 为通往气动执行器接口，R为排气口。

初始状态（失电）：如下图所示，此时电磁阀失电，阀芯在右侧，A口与R 口相通，气缸是排气状态，P口是封闭的。

电磁阀符号及含义详解、中封中泄、中压
下面两张图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有
时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
============================================。
