SMT 产业部-网板通用开孔方式1.目的明确SMT 网板零件开孔规范，使SMT 网板制作有章可循，保证网板质量。
2.范围SMT 产业部工艺人员和采购部人员。
适用于锡膏印刷网板的设计和制作。
3.职责3.1新品决定做网板开孔时,应该由工艺人员与采购人员讨论后确定方案；3.2每个产品有单独的制作要求提供给网板供应商，采购人员在确认对方的回传文件无误后方可开制； 3.3工艺人员根据炉后检验记录的实际情况,在事后应对网板做出相应的修改并把问题做记录。
4.内容 4.1设计原则4.1.1网板开孔设计必须以元器件本体与电极尺寸为重点，从可焊性出发，没有可能连焊的器件开孔尽量扩开，“宁连勿虚”是小型EMS 厂的首选，但要注意扩孔后对器件移位产生影响。
4.1.2当开孔尺寸长宽比大于5时，要求宽厚比≥1.5，除此之外所有开孔面积比≥0.66，无铅时应该≥0.7，面积比=开孔的面积与开孔的孔壁面积之比。
4.1.3安全距离是0.25mm （特殊情况是0.2mm),小于此值时要得到认可，且优先采用offset 的开孔方式；4.1.4无引线元件底部焊接面（润湿面）部分，网板开孔一定要内缩，以消除桥连和锡球现象。
4.1.5元件底部间隙为零的封装非润湿面不能有锡膏, 底部间隙＞0.15时，可不考虑防锡球设计。
4.1.6热焊盘开栅格孔或线条孔，并做避孔处理；面积比30%-80%,封装尺寸越小,取值越小。
4.1.7当元件引脚不对称的时候，要利用开孔平衡分配焊膏，使移位作用力相互抵消。
4.1.8 CHIP 件两焊盘大小不一致的时候按小焊盘大小开孔。
4.1.9共面性差的元件，网板开孔要向非封装区外扩0.05-0.35mm （最多为三方向）。
4.1.10 ENIG 键盘板（含金手指）所有开孔不能外扩，可能情况下金手指、金键盘处PCB 面做局部减薄处理。
4.1.11网板四周大焊盘架0.2mm 十字桥，如果架桥面积超过总面积的25%，外3边外延处理，用于检查丝印质量。

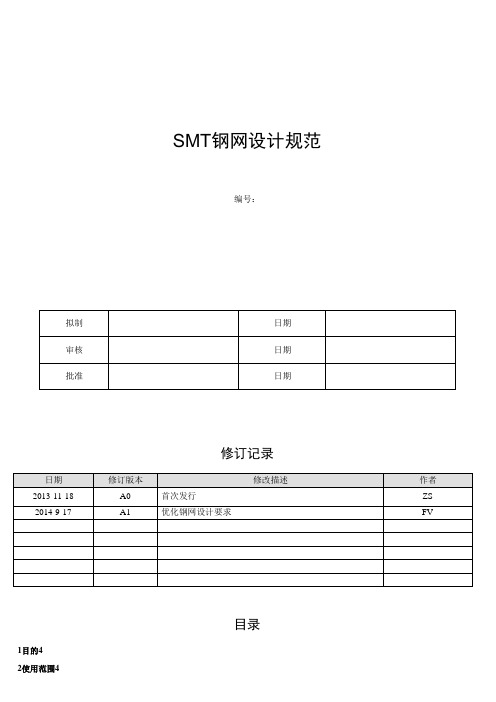

SMT钢网设计规范编号：修订记录目录1目的43权责44定义45操作说明45.1材料和制作方法45.2钢网外形及标识的要求55.3钢片厚度的选择75.4印锡膏钢网钢片开孔设计85.5印胶钢网开口设计276附件301目的本规范规定了本公司钢网外形，钢网标识，制作钢网使用的材料，钢网焊盘开口的工艺要求。
2范围本规范适用于钢网的设计和制作。
3权责工程部：负责的钢网开口进行设计。
4定义钢网：亦称模板，是SMT印刷工序中，用来漏印焊膏或胶水的平板模具。
MARK点：为便于印刷时钢网和PCB准确对位设计的光学定位点。
5详细内容5.1材料和制作方法5.1.1网框材料钢网边框材料可选用空心铝框或实心铝框，网框边长为736*736±5mm的正方形，网框的厚度为40±3mm。
网框底部应平整，不平整度不可超过1.5mm。
外协用网框规格，由PE工程师外协厂家商讨决定。
注意：550mm*650mm钢网在网框四角需有四个固定孔：规格尺寸:650*550型材尺寸:40*30、螺孔尺寸:4-M6、螺孔位置:600*510 、直/斜边:斜边。
5.1.2钢片材料钢片材料优选不锈钢板，其厚度为0.08-0.3(4-12MIL)。
5.1.3张网用丝网及钢丝网丝网用材料为尼龙丝，其目数应不低于90目，其最小屈服张力应不低于35N。
钢丝网用材料为不锈钢钢丝，其目数应不低于90，其最小屈服张力应不低于35N。
5.1.4张网用的胶布，胶水在钢网的底部，使用铝胶布覆盖钢片与丝网结合部位以及网框部分。
在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，所用的胶水应不与清洗钢网用的清洗溶剂（工业酒精，二甲苯，丙酮等）起化学反应。
5.1.5钢网制作方法a 一般采用激光切割的方法，切割后使用电抛光降低孔壁粗糙度。
b 胶水钢网开口采用蚀刻开口法。
c 器件间距符合下面条件时，建议采用电铸法。
翼形引脚间距<0.4mm阵列封装,引脚间距<0.5mm5.2钢网外形及标识的要求5.2.1外形图5.2.2钢网外形尺寸（单位：mm）要求：当PCB尺寸超过可印刷范围时，应与供应商协议钢网的外形尺寸，特殊设计钢网。
经典完整SMT钢网开孔设计指南(参照IPC-7525A)XXX GuidelinesStencil。
also known as SMT stencil or SMT XXX。
XXX XXX (SMT) assembly。
The quality of the stencil directly affects the amount of solder paste printed and。
therefore。
the quality of the SMT assembly。
As SMT moves towards high and ultra-high density assembly。
XXX.XXX design is one of the XXX design。
In 1998.IPC established IPC7525.which is a XXX。
In 2004.it was revised as IPC7525A。
The IPC7525A standard includes terminology and ns。
reference materials。
stencil design。
stencil manufacturing。
XXX。
XXX。
XXX。
stencil cleaning。
and stencil life.XXXStencil ThicknessXXXChoice of Stencil Processing MethodStep/Release Stencil DesignMixed Technology: XXX-hole/Surface Mount XXXNo-clean Opening DesignPlastic Ball Grid Array (PBGA) Stencil DesignXXX (CBGA) Stencil DesignMicro BGA/Chip Scale Package (CSP) Stencil Design Mixed Technology: XXX Mount/Flip Chip Stencil Design XXX XXXSMT Stainless XXX Requirements1.XXXStencil printing is a contact printing process。
规范钢网的设计，确保钢网设计的标准化。
2 适用范围本公司所有钢网的设计和制作。
(客户有特殊要求时，依客户要求执行)3 定义钢网：亦称模板，是SMT印刷工序中用来做印刷锡膏或红胶的平板模具。
文件资料：制作钢网用到的Gerber资料、PCB及客户提出的特殊要求等信息。
4 职责N/A5作业内容5.1钢网及网框材料：5.1.1网框材料：钢网边框材料可选用空心铝框，标准网框尺寸为736mm*736mm（误差为±3mm的）正方形，网框厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。
5.1.2 钢片材料：钢盘材料优选不锈钢板，厚度在0.1-0.3mm（有特殊要求的除外）。
5.1.3张网用钢网丝：钢丝网材料为不锈钢钢丝，其数目不应低于100目，其最小屈服张力不应低于45N。
5.1.4胶：在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充，所有的胶水不能与清洗钢网使用的溶剂产生化学反应。
5.2钢网标识及外形内容： 5.2.15.2.25.3 PCB 位置要求：一般情况下，PCB 中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm 。
PCB 、钢片、钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过2 0。
5.4 钢网标识内容及位置：PCB 进板方向YX图 一文件名称SMT钢网开孔管理规范文件版本A/0 生效日期XX文件编号XX页码第4 页共8 页5.4.1标识位置位于钢片的左下角（如图一所示），对其字体及文字大小不做要求，但要求其字符清晰易辩。
5.4.2钢网标识内容如下：5.5一般开口设计原则：钢网开口设计必须符合宽厚比和面积比：宽厚比（Aspect Ratio）＝开口的宽度（W）/ 钢片厚度（T）＞1.5面积比（Area Ratio）＝开口面积（L×W）/ 开口孔壁面积[2×（L+W）×T]＞2/3钢网要求PCB板位置居中，四角及中间张力≥30N/cm。
1.0 General Specification: IPC-7525 总体说明1.1 Area Ratio > 0.66;1.2 Aperture hole cliff shall be smooth. For fine pitch components, Stencilfabrication method shall be electro polished;孔内壁应平滑，钢板制作应抛光。
1.3 Aperture shape shall be conversely cone-shaped.开孔应是倒锥形。
2.0 Aperture Fabrication Requirement: 孔的制作要求：2.1 Fine Pitch IC: Aperture Width reference to below list 1细间距：开口宽度参考下表一2.2 Chip, SOT, MELF and BGA: aperture Size reference to below list 2Chip，SOT，MELF和BGA：开口尺寸参考表二2.3 Aperture size of exclusive Components in List 1 and List 2 shall be 95% tocounter pads.表一和表二以外的元件应按95%开口。
3.0 Single aperture size shall not exceed 3x3mm.单一开口应小于3X3mm4.0 Tension :For new stencil , tension ≥ 35 N/cm5.0 Marks engraved in PCB side:Color: BlackSize: identical to one of PCBFor MPM AP21 and UP2000.6.07.0 Indicated information on stencil:SANMINA-SCI SYSTEM(KUNSHAN)CO.LTD.SMT LASER STENCILMODEL: xxxxxxxx REV: xTHICK= 0.xx mm (or THICK= 0.xxmm~0.xxmm) DATE: xxxx-xx-xx8.0 Overall PCB Apertures shall be central to the stencil and outer frame.PCB的开口应在钢板的中心9.0 Stencil Frame: 736mm X 736mmFrame Material：40mm X 40mm( +/-5mm)。
