钢网开孔分析钢网的主要作用是将锡膏准确的涂覆到焊盘上，这是直接影响SMT焊接质量的关键环节。
目前的钢网开孔方式有：化学腐蚀、激光切割和电铸。
1、化学腐蚀：是由于0.65mm以上间距大的器件，制作费用低。
2、激光切割：目前主要的制作方式，孔壁比较粗糙，锡膏转移率70%—75%，要求开孔面积/侧壁面积≥0.663、电铸：孔壁光滑，耐磨性好，锡膏转移率85%以上，开孔面积/侧壁面积可以小于0.6且大于0.5。
钢网的开孔主要的技术参数有开孔图案、尺寸及钢网的厚度。
但是为使锡膏的转移率为70%以上，钢网的开孔要满足0.66的原则。
0.4mm间距的QFP、0402片式器件，钢网的基准厚度0.1mm，0.4mm的CSP器件的基准厚度为0.08，当采用Step-Up阶梯钢网时，最大厚度为基准厚度上增加0.08mm。
0201器件按1：1开孔，尺寸不变（前提是焊盘按照引脚宽度设计，若不是，则按引脚的宽度开孔）无引线器件底部焊接面，钢网开孔要内缩，片式器件要削角，以防止锡珠或连焊的产生。
对于大面积焊盘，如接地焊盘，要做网状或线状，这是为了防止锡膏融化过程中的聚合作用将器件顶起，造成浮起。
对于异形件，特别是通孔回流器件，一方面共面向差同时元器件的引脚不对称，同时要器件的重心，为增加锡量一般采用局部加厚设计。
局部加厚加厚层位于非印刷面，可以防止刮刀的磨损，增加钢网和刮刀的使用寿命。
考虑到钢网变形的问题，焊盘长度大于2mm时，要增加连接筋，增强钢网的强度。
针对BGA类，0.5pich的开0.28方孔，0.4pich的主芯片和存储器开0.27圆孔，其余开0.25圆孔。
针对不同元器件对锡量的个性化要求，多使用局部加厚/减薄钢网，虽然这种设计减短钢网的使用寿命。
钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。
7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。
7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。
8 四角元件按焊盘大小1:1开。
SMT钢网制作资料一、网框二、绷网及贴片方式三、钢片厚度选择四、字符五、开口方式2):23”*23”3):650*550MM4):470*370MM不同印刷机对应的网框大小见附表二、绷网及贴片1.绷网：A.丝网种类： a:)聚脂网B.丝网目数： 90~100目C.粘网胶水： a:)G18 b:)AB胶D丝网张力： 36~40N.CM2贴片：A.钢片后处理： a:)激光切割 b:)孔壁抛光 c:)表面抛光B.贴片胶水 a:)AB胶 b:)H2 c:)G18+保护胶C.保护胶带 a:)UV胶带D.网板张力 40~50 N.CM三、钢片：1）钢片厚度：A）为保证有足够的锡浆/胶水及焊接质量，常用推荐钢片厚度为：a)印锡网为0.15m mb)印胶网为0.2mmc)如有重要器件（PLCC、SOIC、SOJ、BGA、QFP）为保证印浆量和焊接质量，一般来说由0201CHIP 、IC、QFP的PITCH来决定：PITCH≤0.4MM或0201CHIP T≤0.12MM；PITCH＞0.4MM T＞0.12MM 2）钢片尺寸：为保证钢网有足够的张力和良好的平整度，钢片尺寸大小,详见笫七部分中的《切割钢片尺寸确定》.四、字符：为能方便钢网适合生产的机型和使用状况以及与客户之间的沟通，通常建议在钢网上刻上下面的字符号：MODEL:（客户型号）P/C:（本公司编号）TH:（钢网厚度）DATE:（生产日期）年-月-日五．开口方式I．锡浆网〈I〉喷锡PCB、沉金PCB开口设计1．CHIP元件的开口设计<i> V型方式A）0402保持内距0.4~0.5MM,特殊要求除外B) 0603：建议如下开口内切0.05~0.1MM,保持间距0.75~0.85MM、内凹0.2MM，R=0.05MM 备注：如果内切大于0.1MM，则在外侧扩上内切超过0.1MM之后的数据以补足锡膏C) 0805：建议如下开口内切0.05~0.1MM,保持间距0.95~1.2MM、内凹0.3MM，R=0.1 MMD）1206内切0.1MM V型防锡珠，，但内距不大于2.2MM，R=0.1MME）1206以上封装只内切0.1MM，V型防锡珠，内距不予考虑。
通用制作要求主题钢网开口规范有效期长期一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM；3、两个相邻元件的边缘距离≥0.25MM,如小于0.25MM时须做分割处理；二: 开口方式序号零件钢网开口尺寸说明(蓝色为开口)1 0402 外三边加大10%，S保持在0.402 0603及以上外三边整体加大10%，内凹“V”形防锡珠开口，W1=1/2W,L1=1/3L3 C5 三极管(sot89)上面大焊盘1:1开与下面三只脚断开，下面三只脚外3边加大0.1MM6 排阻宽按IC长外扩0.15MM6ICQFPQFN1、0.4pitch宽开0.19，长内切0.05外加0.15；2、0.5pitchQFN宽开0.23，长外加0.2mm;3、0.65pitch宽开0.32，0.8pitch宽开0.40，1.0pitch宽开0.52，长度外加0.20；4、1.27pitch宽不能小于0.635，1.27pitch以上1:1，开长度外加0.20；5、接地居中开多个圆孔，孔直径0.4~0.6mm居中平均分布，根据焊盘大小，圆孔个数不同。
7 BGA 1、0.50Pitch开0.3方孔；2、0.65Pitch开0.35方孔；3、0.80Pitch开0.45方孔；4、1.0Pitch开0.55方孔；5、1.27Pitch开0.65方孔；如果BGA有不同PITCH的，开孔需与客户确认8 功率管开孔的长与原始焊盘相同宽开1.6中间用0.55的圆孔布满，间距0.8两小脚1:1开9 双贴L2=2.0MML3=30%L1L4=30%L1L3区域均匀分布直径为0.5MM圆孔L2开一方形口L4区域不开孔此三焊盘处三边向处延0.1MM11 PC元件1.引脚外加0.2MM宽按IC2.固定脚加大20%此元件有两个螺丝柱，需要开孔按螺丝孔开12 晶振石英接地焊盘1:1架桥开孔13。

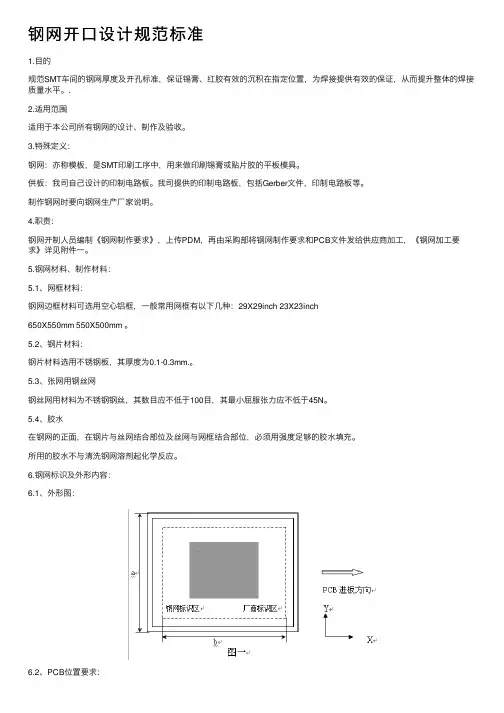

钢⽹开⼝设计规范标准1.⽬的规范SMT车间的钢⽹厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从⽽提升整体的焊接质量⽔平。
.2.适⽤范围适⽤于本公司所有钢⽹的设计、制作及验收。
3.特殊定义：钢⽹：亦称模板，是SMT印刷⼯序中，⽤来做印刷锡膏或贴⽚胶的平板模具。
供板：我司⾃⼰设计的印制电路板。
我司提供的印制电路板，包括Gerber⽂件，印制电路板等。
制作钢⽹时要向钢⽹⽣产⼚家说明。
4.职责：钢⽹开制⼈员编制《钢⽹制作要求》，上传PDM，再由采购部将钢⽹制作要求和PCB⽂件发给供应商加⼯，《钢⽹加⼯要求》详见附件⼀。
5.钢⽹材料、制作材料：5.1、⽹框材料：钢⽹边框材料可选⽤空⼼铝框，⼀般常⽤⽹框有以下⼏种：29X29inch 23X23inch650X550mm 550X500mm 。
5.2、钢⽚材料：钢⽚材料选⽤不锈钢板，其厚度为0.1-0.3mm.。
5.3、张⽹⽤钢丝⽹钢丝⽹⽤材料为不锈钢钢丝，其数⽬应不低于100⽬，其最⼩屈服张⼒应不低于45N。
5.4、胶⽔在钢⽹的正⾯，在钢⽚与丝⽹结合部位及丝⽹与⽹框结合部位，必须⽤强度⾜够的胶⽔填充。
所⽤的胶⽔不与清洗钢⽹溶剂起化学反应。
6.钢⽹标识及外形内容：6.1、外形图：6.2、PCB位置要求：⼀般情况下，PCB中⼼，钢⽹中⼼，钢⽹外框中⼼需重合，三者中⼼距最⼤值不超过3.0mm。
PCB，钢⽚，钢⽹外框的轴线在⽅向上应⼀致，任两条轴线⾓度偏差不超过20。
6.3、MARK点的制作要求6.3.1 制作⽅式为正反⾯半刻，MARK点最少制作数量为对⾓2个，根据PCB资料提供的⼤⼩及形状按1：1⽅式开⼝。
6.3.2 MARK点的选择原则：PCB上的两条对⾓线上的四个MARK点可以不全部制作出来，但⾄少需要对⾓的⼆个MARK点。
如果只有⼀条对⾓线上两个MARK点，则另外⼀个MARK 点需满⾜到此对⾓线的垂直距离最远的原则选点。
6.3.3 涉及其他特殊情况，制作前通知钢⽹制作商。
一、二、范围三、印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。
①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；备注：钢片的厚度要根据产品的实际情况选用。
建立开网规范，防止钢网开孔产生的品质问题。
SMT车间加工类型：激光加电抛光②29x29英寸40mmx 40mm无钻孔。
（龙旗钢网默认为此外框）焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。
钢片厚度：③有01005小元件用0.08MM； ④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。
外框、型材规格: ①550*650MM/30*40mm/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积Chip类: 附件要求优先，没有按照规范制作。
其他类: 附件要求优先，没有按照规范制作。
测试点 :一般不开IC散热焊盘: 要开1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽2.通用规则：3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。
插件通孔: 一般不开1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准钢网开网规范度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）序零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。
204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。
钢⽹开孔要求smt钢⽹smt钢⽹是⽤来把半液体半固体状态的锡浆印到pcb板上的板材,⽬前流⾏的电路板除电源板外⼤多使⽤表⾯贴装即SMT技术,其pcb板上有很多表贴焊盘,即⽆过孔的焊接⽅式,⽽钢⽹上的孔正好是对应PCB板上的焊盘,⼿⼯刷锡时⽤⽔平的硬刷将半液体半固体状态的锡浆通过钢⽹上的孔刷到PCB板上,再通过贴⽚机往上贴元器件,后再过回流焊接成型。
⽬录smt钢⽹开⼝原则smt钢⽹的验收smt钢⽹的印刷格式要求smt钢⽹开⼝原则1、CHIP类型元件外三遍按⾯积共加⼤10~15[%]，保持内距不变，再按有铅要求修改2、IC类元件（包括排插）长度向外加0.1-0.20mm，宽度安有铅要求修改，可以适当加宽3、排阻排容类元件，长度向外加0.1mm。
宽度可以按有铅要求修改4、其他元件同上述要求不变。
smt钢⽹的验收1、钢⽹张⼒35≤F≤50（N/cm）张⼒误差：F⼩于等于8（N/cm）2、钢⽹外观：⽹⾯⽆划伤痕迹，⽆凹凸3、当新钢⽹进⾏⽣产前，将钢⽹正确安装于印刷机上，试印刷2~5⽚板，确认印刷效果4、试⽣产通过后，在钢⽹管理相关⽂件记录产量时间。
smt钢⽹的印刷格式要求1、⼀板⼀⽹时，开⼝图形位置要求居中2、两块不同PCB板开在同⼀⽚钢⽹上时，要求两板板边间隔30mm3、⼀⽚钢⽹上开两个同⼀PCB时，要求180°拼版两板间隔30mm钢⽹的制作⽅法有三种：化学蚀刻，激光切割，电铸成型。
现在SMT⾏业上95%以上的钢⽹都采⽤激光切割制作。
三种⽅式制作1 化学蚀刻在钢板上涂⼀层防酸胶在需要开⼝的地⽅将胶除去，露出钢板，⽤酸腐蚀这块的钢板，形成开⼝。
这种钢板最便宜⼏百块，当然使⽤效果最不好。
2 激光雕刻，很简单⽤激光直接在需要开⼝的地⽅打孔这种钢板⼀般800块左右使⽤的最多3 电铸成型这种钢板是在激光雕刻的基础上在开⼝处电铸出内壁以及开⼝倒⾓，使得开⼝内壁⾮常光滑利于下锡这种钢板很贵要⼏千块使⽤的不多除⾮有制程的特殊要求⼀般不使⽤什么样的PCB板要刻激光钢⽹⼀般都是贴⽚电路才会需要刻钢⽹，钢⽹的作⽤主要是漏印，⽤来印刷锡膏，焊锡是膏状的，在焊盘上漏印上锡膏，然后把贴⽚元器件放上去，放⼊炉⼦中，经过⾼温锡膏融化，从⽽对器件进⾏焊接！。

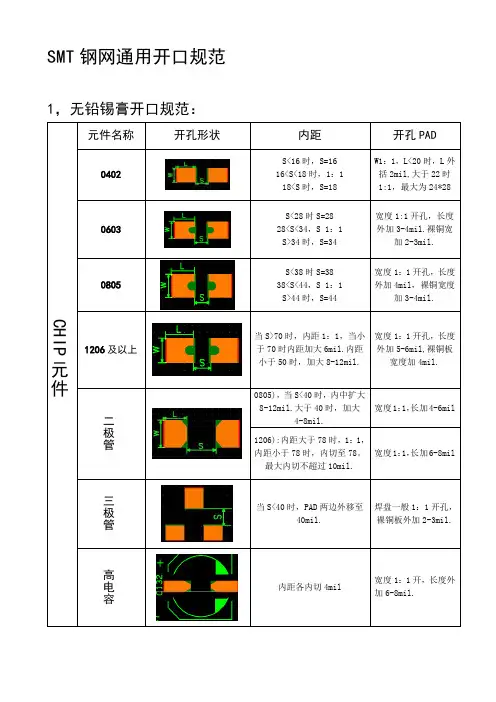

钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。
0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。
0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。
长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。
长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。
长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。
（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。
大于1.2mm的架筋分割。
筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。
0.0 引言在SMT装联工艺技术中，印刷站位是第一环节，也是极其重要的一个环节。
印刷质量的好坏会直接影响到SMT焊接直通率的高低，在实际生产过程中，我们发现60%—70%的焊接缺陷与印刷质量有关。
因此，有必要对印刷工艺的各个方面进行研究。
在影响印刷工艺参数的各个方面中，网板的设计又起着举足轻重的作用。
1.0 目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。
2.0 适用范围用于制造部SMT车间钢网厚度及开孔标准工作指引。
3.0 工作指引3.1 制造工艺和成本的选用原则3.1.1根据生产订单性质决定钢网的制造工艺，一般情况下，研发部门首次打样或试制阶段的钢网，在印刷精度可以保证的前提下，可以采用化学蚀刻工艺（节省成本），但此种工艺已经严重落后，通常开孔的尺寸误差为1mil，且印刷容易堵塞钢网，已逐渐被淘汰（元件间距必须大于25 mil（0.635mm）以上）。
小批量和大批量生产用的钢网，优先采用激光切割+电抛光工艺，此种工艺加工精度高，开孔尺寸误差大约为0.3~0.5mil，定位精度小于0.12mil，且有良好的倒模效应，适用元件间距在20 mil（0.5mm）或以下，加工成本较适中，生产工艺已很成熟。
电铸成型工艺因为成本过高，通常用于细间距和超细间距元件的印刷。
3.1.2根据PCB板型的大小和印刷机型号，决定所开钢网尺寸的大小，PCB的长度X宽度超过250mmX200mm时，一般采用 736mm×736mm（适用于DEK 265和MPM等机型），小于上述情况，而且无0.5以下的细间距引脚和0603以下CHIP的电路板，可以采用420mm×520mm 或550mmX650mm（适用于半自动印刷机和手动印刷台）。
3.1.3 常用钢网的尺寸型号如下表：3.1.4绷网方式：采用红胶+铝胶带方式，在铝框与铝胶粘接处，须均匀刮上一层保护漆。
