毕业设计指导书：连铸车间设计一、引言连铸是现代钢铁制造过程中不可或缺的环节，连铸车间是整个钢铁厂的核心设施之一。
连铸车间的设计与规划直接影响钢铁生产的质量、效率和安全。
因此，在进行毕业设计时，连铸车间的设计是一个重要的课题。
二、设计目标1. 提高连铸生产效率：通过优化车间布局和操作流程，提高钢铁生产的整体效率。
2. 保证钢铁质量：设计一套严格的质量控制体系，确保钢铁产品的质量符合国家标准和客户需求。
3. 提升安全性能：设计安全的工作环境，包括防火、防爆、防毒和防滑等方面，确保员工身体健康和生产过程的安全性。
4. 节能减排：优化设备选择和工艺流程，减少能源消耗和环境污染。
三、设计内容1. 连铸机布局：根据钢铁生产能力和市场需求确定连铸机的数量和类型，并合理安排连铸机的布局，以提高生产效率。
2. 冷却设备设计：设计一套高效的冷却设备系统，以确保连铸过程中钢水的快速冷却，使得钢铁产品具有理想的结晶组织。
3. 钢包设计：设计合理的钢包结构和钢包维护系统，确保钢水的顺利过渡和保持稳定的温度。
4. 水处理设备：设计适用于连铸车间的水处理设备，包括废水处理和循环水处理，以保护环境并节约水资源。
5. 环境控制：确保车间内的温度、湿度和清洁度达到要求，保证钢铁生产的稳定性和产品质量。
6. 周边设施：考虑到员工的工作环境和生活需求，设计合理的办公区、员工休息区、更衣室等周边设施。
四、设计方法1. 研究现有连铸车间的设计案例和经验，了解行业发展趋势和技术创新。
2. 布置车间：根据设备尺寸、工艺流程和人员活动等因素，对车间进行布局规划，遵循人机工程学原理。
3. 控制系统设计：设计合理的自动化控制系统，包括数据采集、监控和调控等方面，提高生产效率和质量控制水平。
4. 设备选择：根据连铸车间的生产能力、钢铁种类和产品要求，选择合适的连铸机、冷却设备、钢包等设备。
5. 安全设计：根据相关标准和法规，设计合理的安全措施，保障员工的人身安全和生产过程的安全性。
毕业设计指导书：连铸车间设计一、引言连铸车间作为钢铁生产过程中至关重要的环节，其设计直接关系到生产效率和产品质量。
本文旨在对连铸车间的设计进行指导，以确保其功能完备、安全高效。
首先，我们将介绍连铸工艺流程和其在钢铁生产中的重要性。
然后，我们将讨论连铸车间设计的基本原则和注意事项。
最后，我们将给出几个实用的设计建议。
二、连铸工艺流程1. 连铸工艺流程的基本原理连铸（Continuous Casting）是一种将钢水连续倾注到铸机中，并通过一系列工艺步骤将其冷却凝固成坯料的工艺。
该工艺相较于传统的离散式铸造具有许多优点，如高效率、节能、减少不良品产生率等。
2. 连铸工艺流程的步骤连铸工艺流程主要包括以下几个步骤：（1）钢水倾注：将冶炼好的钢水通过铸机倾注到浇注罐中。
（2）结晶器冷却：通过冷却水冷却结晶器，使钢水在结晶器中凝固成坯料。
（3）出坯：将凝固完成的坯料连续从结晶器中取出。
（4）切割：根据需要将连铸坯切割成合适的长度。
（5）过热处理：对切割后的连铸坯进行过热处理，以提高其应变能力。
（6）尺寸修整：对过热处理后的连铸坯进行尺寸修整，达到产品要求。
三、连铸车间设计的基本原则1. 安全性连铸车间工作环境应具备良好的安全性，包括防火、防爆、通风和紧急疏散设施等。
熟悉并遵守相关的安全操作规程和流程，有效减少事故的发生。
2. 空间布局合理的空间布局是连铸车间设计的关键。
要确保设备之间的间距足够，以便操作人员轻松进出及维修设备。
同时，为保证作业人员的视野和通道的畅通，需适当安排设备的位置。
3. 噪音和防护连铸车间通常会产生噪音，因此需要合理设计消声设备，降低噪音对工人的影响。
另外，还需设置适当的防护设施，如安全带、安全栏杆等，确保工人的人身安全。
4. 运输和搬运设备连铸车间需要合理规划运输和搬运设备，以保证钢坯的顺利流动。
需要考虑到设备的数量、容量和布局，使得整个运输和搬运过程高效可靠。
5. 环境保护钢铁生产过程中产生的废气、废水等污染物需要进行合理的收集和处理，以避免对环境造成污染。
宣城连铸机方案连铸机是铸造行业中的重要设备，其作用是将炼钢厂中的液态钢水以连续不断的方式浇铸成坯料。
宣城连铸机方案旨在提供一种高效、稳定、安全的连铸机方案，满足宣城地区炼钢厂的生产需求。
本文将从技术要求、设备配置和操作流程等方面，详细介绍宣城连铸机方案。
一、技术要求1. 生产能力：宣城连铸机的设计应能满足每天铸造数百吨液态钢水的需求，确保生产连续稳定。
2. 综合效率：连铸机的综合效率应较高，包括浇注效率、冷却效率以及铸坯质量等方面。
3. 安全可靠：连铸机应具备安全可靠的工作机制，防止事故的发生，保障生产人员的安全。
4. 自动化程度：连铸机应具备一定的自动化程度，降低人工操作强度，提高生产效率。
二、设备配置1. 浇注工位：宣城连铸机在浇注工位采用先进的浇注设备，确保钢水均匀平稳地流入结晶器内。
2. 结晶器：结晶器是连铸机的核心部件，宣城连铸机采用高品质、高耐磨的结晶器材料，提高铸坯的质量。
3. 冷却系统：连铸机的冷却系统应有效地冷却铸坯，确保其具备一定的强度和耐磨性。
4. 出坯系统：宣城连铸机的出坯系统应具备快速、稳定的坯料出坯功能，确保坯料能够顺利移出机槽。
三、操作流程1. 准备工作：操作人员在正式启动连铸机之前，需检查设备各部件是否正常运转，并进行必要的润滑和维护工作。
2. 钢水准备：将液态钢水通过预热设备预热至设定温度，并保持钢水的温度稳定。
3. 结晶器调整：根据铸坯的规格和要求，调整结晶器的宽度和深度，保证铸坯质量。
4. 浇注作业：将预热好的钢水通过浇注设备进行连续而稳定的浇注，确保铸坯的均匀性和质量。
5. 冷却处理：铸坯经过浇注后，通过冷却设备进行快速冷却，使铸坯达到所需强度和硬度。
6. 出坯操作：铸坯冷却后，通过出坯系统将坯料顺利地移出连铸机，并送往下一道工序。
总结：通过以上的技术要求、设备配置和操作流程，宣城连铸机方案能够满足宣城地区炼钢厂的生产需求，具备高效、稳定、安全的连铸能力。

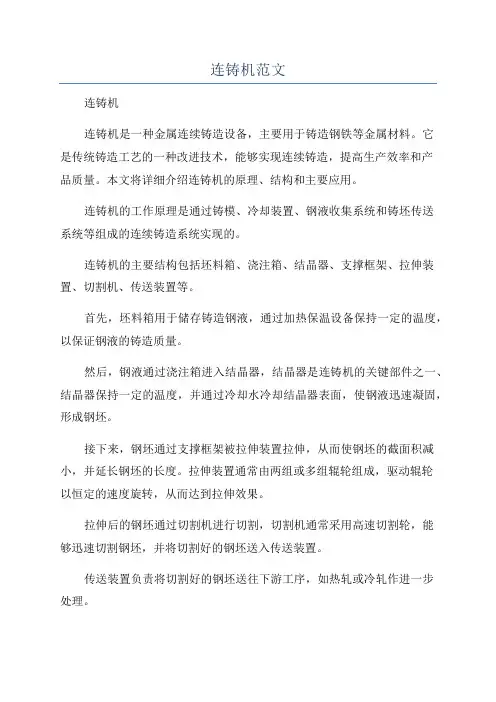

连铸机范文连铸机连铸机是一种金属连续铸造设备，主要用于铸造钢铁等金属材料。
它是传统铸造工艺的一种改进技术，能够实现连续铸造，提高生产效率和产品质量。
本文将详细介绍连铸机的原理、结构和主要应用。
连铸机的工作原理是通过铸模、冷却装置、钢液收集系统和铸坯传送系统等组成的连续铸造系统实现的。
连铸机的主要结构包括坯料箱、浇注箱、结晶器、支撑框架、拉伸装置、切割机、传送装置等。
首先，坯料箱用于储存铸造钢液，通过加热保温设备保持一定的温度，以保证钢液的铸造质量。
然后，钢液通过浇注箱进入结晶器，结晶器是连铸机的关键部件之一、结晶器保持一定的温度，并通过冷却水冷却结晶器表面，使钢液迅速凝固，形成钢坯。
接下来，钢坯通过支撑框架被拉伸装置拉伸，从而使钢坯的截面积减小，并延长钢坯的长度。
拉伸装置通常由两组或多组辊轮组成，驱动辊轮以恒定的速度旋转，从而达到拉伸效果。
拉伸后的钢坯通过切割机进行切割，切割机通常采用高速切割轮，能够迅速切割钢坯，并将切割好的钢坯送入传送装置。
传送装置负责将切割好的钢坯送往下游工序，如热轧或冷轧作进一步处理。
连铸机的主要应用是生产中小型钢材和铸造坯料。
它可以生产各种形状的钢材，如圆坯、方坯和矩形坯等。
连铸机可以生产高品质的钢材，具有良好的内部结构和表面平整度。
因此，它被广泛应用于汽车制造、船舶建造、机械制造和建筑行业等。
与传统的铸造工艺相比，连铸机具有以下优点：首先，连铸机能够实现钢液的连续铸造，从而提高了生产效率。
与传统的铸造工艺相比，连铸机的生产速度更快，能够满足大规模生产的需求。
其次，连铸机可以生产高品质的钢材。
因为钢液在连铸机中迅速冷却，形成细小的晶粒，具有良好的内部结构和表面平整度。
此外，连铸机可以根据需要调整钢坯的截面积和长度，从而满足不同客户的需求。
尽管连铸机具有许多优点，但也存在一些限制。
首先，连铸机的设备投资和运营成本较高。
其次，连铸机的操作技术要求较高，需要熟练的操作人员才能正常运行。
目录1.连铸机对前工序钢水的要求2.钢包使用标准3.中间包各项标准4.中间包钢温标准5.中间包测温取样标准6.结晶器密封标准7.结晶器铜管的管理使用标准8.结晶器振动标准9.结晶器保护渣使用标准10.冷却标准11.浇注速度标准12.液面自动控制和电磁搅拌标准13.拉矫机压力标准14.铸坯切割标准15.炉号管理标准16.铸坯打印标准17.铸坯取样标准18.铸坯缓冷标准19.铸坯精整修磨标准1 . 连铸机对前工序钢水的要求连铸用钢水必须经过炉外精炼，保证充分脱氧，连铸钢水要求成分、温度均匀，达到连铸平台时钢水温度必须控制在标准范围内。
1.1 钢水温度要求连铸第一炉到连铸平台时钢包钢水温度T=TL+70+10 ℃连铸第二炉到连铸平台时钢包钢水温度T=TL+70 ℃使用新钢包到连铸平台时钢包钢水温度T=TL+70+10 ℃（具体见分钢种工艺卡）1.2钢水分析要求成分要求：Mn/S≥30 ；Al ≤0.05% ; Ca≤30 PPmMn/Si≥3马氏体钢、不锈钢、高速工具钢不能生产2. 钢包使用标准2.1钢包类别及温度补正：新包、三天内未被使用的旧包及带有1.0T以下冷钢的连用热钢包温度补正5-10℃冷钢量超过1.0T的钢包不准使用含氢要求严格的钢种，禁止使用新包2.2停止吹氩测温后到连铸开浇时间不超过15 分钟3.中间包各项标准3.1中间包干燥、烘烤标准a)中间包干燥温度及时间：见曲线1b )中间包烘烤温度及时间：见曲线2注:中间包小火烘烤0.5小时，中火烘烤1小时，然后大火烘烤，包衬温度1000℃以上保持2.5小时,否则该中间包不得使用.3.2浸入式水口烘烤标准：黑水口烘烤时间不大于45分钟20040060080010000.588.52020.524时间（h)曲线 2200400600800100012000.5 1.52 2.53时间（h)白水口烘烤温度不大于800℃3.3各项吹氩标准为了防止钢包与长水口之间吸入空气氧化、中间包开浇时钢水的裸露氧化等，对长水口及中间包进行吹氩a)长水口吹氩吹氩的流量控制为100 Nl/min左右；压力控制为0.25MPab)中间包吹氩浇注高洁净度要求的钢种时，在连铸第一炉时须在开浇前向中间包内吹入氩气，吹氩要求为：开浇前5分钟，用两根吹氩管从中间包盖的两个边孔吹入氩气，氩气压力要求0.25-0.30 MPa3.4中间包内加入保温剂的标准3.4.1浇注时，中间包内须使用双层保护剂（保温剂和碱性渣），在开浇时中间包重量达8t时，向中间包内加入40kg的碱性渣，然后再加入约80 kg炭化稻壳保温剂；在连浇中或浇注中，根据中间包内的液面情况钢温调整追加量，原则上以液面呈暗灰色为宜。
连续铸造原理和连铸设备简介连续铸造设备主要包括连铸机、送丝装置、拉拔机、冷却设备等组成。
连铸机是整个连续铸造线的核心设备，它包括浇注部分和凝固部分。
浇注部分通过浇注头将熔化金属浇注到冷却结晶器中，使得熔化金属得到成型。
凝固部分则是通过在凝固过程中对金属坯料进行冷却处理，使得金属坯料在不断移动的过程中逐渐凝固成型。
送丝装置和拉拔机是用来控制金属坯料的尺寸和形状的关键装置。
送丝装置通过控制坯料的拉丝速度和张力，使得坯料能够在凝固过程中得到适当的形状和尺寸。
拉拔机则是用来拉拔和整形坯料，从而使得金属坯料得到精确的尺寸和形状。
最后，冷却设备是用来对金属坯料进行冷却处理的设备。
通过控制冷却设备的参数，可以使得坯料在凝固过程中能够得到适当的温度和结晶结构，从而保证产品质量。
总的来说，连续铸造设备通过不断地控制和调整熔炼金属的流动和凝固过程，使得金属坯料能够在连续铸造过程中得到高质量的产品。
这种生产方式不仅提高了生产效率，降低了能耗成本，还能够获得更加均匀的产品质量，因此在金属加工行业得到了广泛的应用。
很高兴继续介绍连续铸造的相关内容。
连续铸造设备是现代工业领域中一个重要的技术装备，它广泛应用于钢铁、铝合金、铜合金等金属材料的生产中。
通过连续铸造设备，工厂可以实现高效、精确的生产过程，满足市场对于高质量金属坯料的需求。
在连续铸造的过程中，关键的一环是冷却设备。
冷却设备的设计和操作对于金属坯料的凝固过程至关重要。
凝固速率的控制能够对金属晶粒的尺寸和分布进行调节，进而对产品的力学性能和内部组织进行精确控制。
冷却设备的设计也需要考虑如何降低能耗和提高运行效率，同时保证产品质量。
一些先进的连续铸造设备还配备了智能控制系统，可以实时监测和调整坯料的凝固过程，从而提高产量和坯料质量。
与传统的间歇铸造相比，连续铸造设备具有很高的生产率和效率。
通过连续铸造，金属坯料可以实现自动化和连续化的生产过程，降低了生产周期和人工成本。
连铸工艺与设备1连铸工艺与设备1连铸是一种现代钢铁生产工艺，是通过连续浇铸技术将液态钢铁直接铸造成连续坯，进而实现高效率的钢材生产。
连铸工艺与设备是该工艺实施所必需的组成部分，对于钢铁企业的生产效率和质量控制具有重要影响。
连铸工艺的主要步骤包括：浇注、结晶器、凝固、拉伸、切割和冷却等。
首先，通过浇注将液态钢铁注入结晶器中，结晶器中装有冷却剂，使钢水迅速冷却并凝固形成坯料。
然后，通过拉伸机械将坯料进行拉伸，拉伸过程中继续凝固，最终形成长期坯料。
接下来，切割机械将长期坯料切割成合适的长度，并通过冷却设备对坯料进行冷却，使其达到适宜的温度。
连铸工艺与设备应具备以下特点：高效率、高质量和节能环保。
首先，高效率是指连铸工艺与设备能够实现高产量和高利用率。
连铸工艺可以连续生产钢材，大大提高了生产效率。
而连铸设备的设计和制造应该保证设备的稳定性，减少故障和停工时间。
其次，高质量要求连铸工艺与设备能够实现钢材的一致性和均匀性。
结晶器的设计和冷却剂的使用都需要考虑坯料的凝固速度和结晶质量。
同时，拉伸机械的控制能够保证坯料的拉伸速度均匀，从而保证钢材的质量。
最后，节能环保是指连铸工艺与设备应该尽可能减少能源消耗和环境污染。
例如，在冷却过程中可以利用循环水来降低能耗，并且对废水进行处理。
近年来，随着工业技术的不断发展，连铸工艺与设备也得到了提升和改进。
连铸工艺的铸造速度和坯料尺寸得到了提高，可以生产出更大尺寸的钢材。
同时，连铸设备的自动化程度不断提高，减少了人工操作，提高了生产效率和安全性。
在连铸过程中，还可以采用一些先进的监测仪器和控制系统，对铁水的成分、温度和流动情况进行实时监测，从而保证钢材质量的稳定性和一致性。
总之，连铸工艺与设备是实现高效率、高质量和节能环保的钢铁生产的重要组成部分。
随着技术的发展，连铸工艺与设备也在不断改进和完善，为钢铁企业的发展提供了强大的支持。
同时，工艺与设备的优化也促进了钢铁产业的可持续发展。
连铸机型及特点（1）连铸机型分类从上世纪50年代连铸工业化开始，30多年来，连铸机的机型发展经历了一个由立式、立弯式到弧形演变过程。
图7－1表示了现有几种用于工业生产的连铸机型简图。
图7－1 各种型式连铸机结构特征a－立式；b－立弯式；c－直结晶器弧形；d－弧形；e－多半径弧形（椭圆形）；f－水平式连铸机可以按多种形式来分类。
若按结构外形可把连铸机分为立式连铸机，立弯式连铸机，带直线段弧形连铸机，弧形连铸机，多半径椭圆形连铸机和水平连铸机。
近年来随着连铸技术的发展，又开展了轮式连铸机，特别是薄板坯连铸机的研究。
如果按照连铸机所浇铸的断面的大小和外形来区分，连铸机又可分为板坯连铸机、小方坯连铸机，大方坯连铸机、圆坯连铸机、异形断面连铸机和薄板坯连铸机。
在方坯连铸机中也包括矩形坯连铸机，通常把浇铸断面或当量断面积大于200×200mm的铸坯叫大方坯，断面或当量断面积小于160×160mm的铸坯叫小方坯，宽厚比大于3矩形坯称为板坯。
若按连铸机在共用一个钢水包下所能浇铸的铸坯流数来区分，则可分为单流、双流或多流连铸机。
在一台连铸机上，根据生产要求，既可浇铸板坯又能同时浇铸几流方坯的连铸机叫做方、板坯复合连铸机或简称为复合式连铸机。
有的厂家为了区分连铸机所能浇铸的钢种，在铸机前冠以特殊方坯连铸机或不锈钢板坯连铸机，以示与浇普通钢连铸机的区别。
中国冶金行业网（2）各类连铸机的特点1)立式连铸机立式连铸机的主要特点是：①铸机的主要设备布置在垂直中心线上，从钢水浇注到铸坯切成定尺，整个工序是在垂直位置完成的。
铸坯在切成定尺后由升降机或运输机送到地面。
②从工艺上看，钢水是在直立结晶器和二冷段逐渐结晶，有利于钢水中非金属夹杂物上浮，坯壳冷却也比较均匀，这对浇铸优质钢和合金钢是有利的。
另外，铸坯在整个凝固过程中不受任何弯曲、矫直作用，更适合于裂纹敏感性高的钢种的浇铸。
③立式连铸机设备高，建设费用大，设备的维护和铸坯的运送都比较困难。
