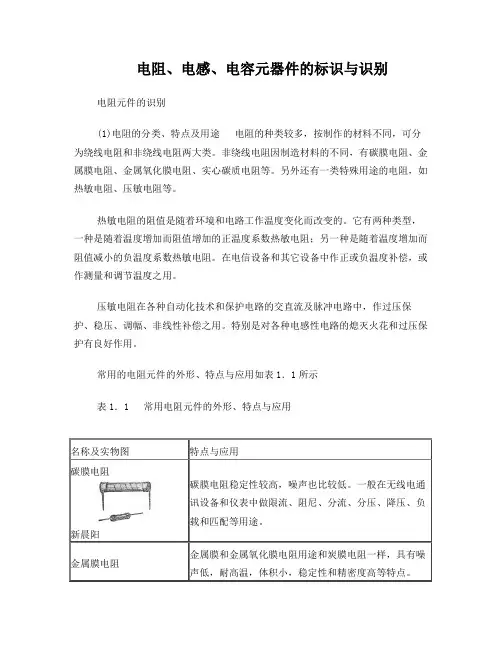

电阻、电感、电容元器件的标识与识别电阻元件的识别(1)电阻的分类、特点及用途电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。
非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。
另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。
热敏电阻的阻值是随着环境和电路工作温度变化而改变的。
它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。
在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。
压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。
特别是对各种电感性电路的熄灭火花和过压保护有良好作用。
常用的电阻元件的外形、特点与应用如表1．1所示表1．1 常用电阻元件的外形、特点与应用名称及实物图特点与应用碳膜电阻新晨阳碳膜电阻稳定性较高，噪声也比较低。
一般在无线电通讯设备和仪表中做限流、阻尼、分流、分压、降压、负载和匹配等用途。
金属膜电阻金属膜和金属氧化膜电阻用途和炭膜电阻一样，具有噪声低，耐高温，体积小，稳定性和精密度高等特点。
新晨阳实心碳质电阻实心碳质电阻的用途和碳膜电阻一样，具有成本低，阻值范围广，容易制作等特点，但阻值稳定性差，噪声和温度系数大。
绕线电阻绕线电阻有固定和可调式两种。
特点是稳定、耐热性能好，噪声小、误差范围小。
一般在功率和电流较大的低频交流和直流电路中做降压、分压、负载等用途。
额定功率大都在1W以上。
电位器（a）绕线电位器阻值变化范围小，功率较大（b）碳膜电位器稳定性较高，噪声较小（c）推拉式带开关碳膜电位器使用寿命长，调节方便（d）直滑式碳膜电位器节省安装位置，调节方便(2)电阻的类别和型号随着电子工业的迅速发展，电阻的种类也越来越多，为了区别电阻的类别，在电阻上可用字母符号来标明，如图1．43所示。
电阻类别的字母符号标志说明见表1．2，如“RT”表示碳膜电阻；“RJJ”表示精密金属膜电阻。

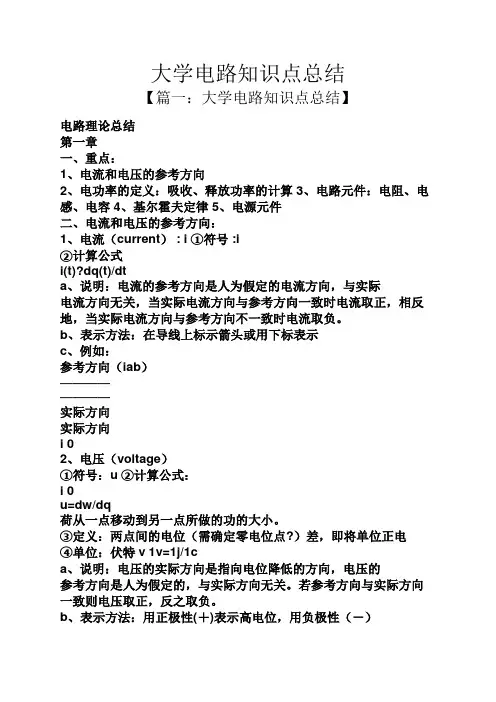

大学电路知识点总结【篇一：大学电路知识点总结】电路理论总结第一章一、重点：1、电流和电压的参考方向2、电功率的定义：吸收、释放功率的计算3、电路元件：电阻、电感、电容4、基尔霍夫定律5、电源元件二、电流和电压的参考方向：1、电流（current） : i ①符号 :i②计算公式i(t)?dq(t)/dta、说明：电流的参考方向是人为假定的电流方向，与实际电流方向无关，当实际电流方向与参考方向一致时电流取正，相反地，当实际电流方向与参考方向不一致时电流取负。
b、表示方法：在导线上标示箭头或用下标表示c、例如：参考方向（iab）————————实际方向实际方向i 02、电压（voltage）①符号：u ②计算公式：i 0u=dw/dq荷从一点移动到另一点所做的功的大小。
③定义：两点间的电位（需确定零电位点?）差，即将单位正电④单位：伏特v 1v=1j/1ca、说明：电压的实际方向是指向电位降低的方向，电压的参考方向是人为假定的，与实际方向无关。
若参考方向与实际方向一致则电压取正，反之取负。
b、表示方法：用正极性(＋)表示高电位，用负极性（－）表示低电位，则人为标定后，从正极指向负极的方向即为电压的参考方向或用下标表示（uab）。
c、例如：参考方向参考方向iu 实际方向–+i实际方向–++u 03、关联与非关联参考方向u 0①说明：一个元件的电流或电压的参考方向可以独立的任意的人为指定。
无论是关联还是非关联参考方向，对实际方向都无影响。
②关联参考方向：电流和电压的参考方向一致，即电流从所标的正极流出。
非关联参考方向：电流和电压的参考方向不一致。
③例如：riri +u关联参考方向u非关联参考方向u=ir三、电功率 1、符号：p2、计算公式：u=－ir4、相关习题：课件上的例题，1-1,1-2，1-7dwp??uidt3、定义：单位时间内电场力所做的功。
4、单位：瓦特（w）5、关联参考方向下：吸收功率p=ui：吸收正功率(实际吸收)：吸收负功率（实际释放）非关联参考方向下：释放功率p=ui释放正功率（实际释放）释放负功率（实际吸收）6、相关习题：1-1,1-2,1-3，1-5,1-7，1-8四、电路元件1、电阻元件电阻（r）电导（g）②计算公式：r=u/i电导：西门子（s）④伏安特性曲线：iu=ir, i=gu,p=ui=i2r=u2/r=u2g u=∞，i=0 u=0，i=∞ （开路）（短路）⑤关联参考方向下：u=ir，p=ui非关联参考方向下：u=-ir，p 2、电容元件①符号：c②计算公式：c=q/u包含各类专业文献、各类资格考试、行业资料、文学作品欣赏、外语学习资料、专业论文、大学电路知识点梳理35等内容。

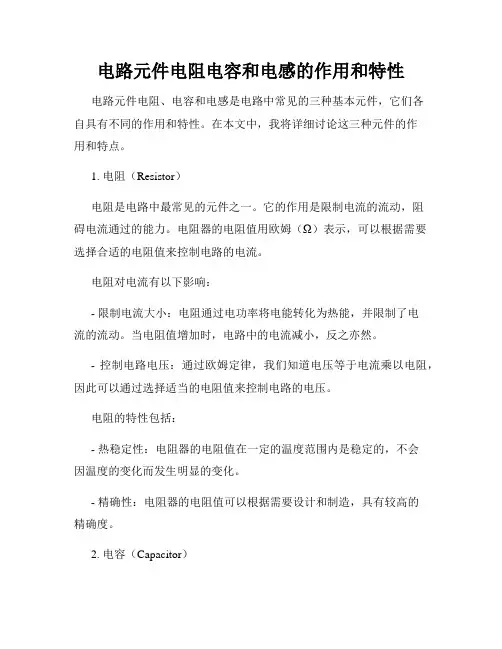

电路元件电阻电容和电感的作用和特性电路元件电阻、电容和电感是电路中常见的三种基本元件，它们各自具有不同的作用和特性。
在本文中，我将详细讨论这三种元件的作用和特点。
1. 电阻（Resistor）电阻是电路中最常见的元件之一。
它的作用是限制电流的流动，阻碍电流通过的能力。
电阻器的电阻值用欧姆（Ω）表示，可以根据需要选择合适的电阻值来控制电路的电流。
电阻对电流有以下影响：- 限制电流大小：电阻通过电功率将电能转化为热能，并限制了电流的流动。
当电阻值增加时，电路中的电流减小，反之亦然。
- 控制电路电压：通过欧姆定律，我们知道电压等于电流乘以电阻，因此可以通过选择适当的电阻值来控制电路的电压。
电阻的特性包括：- 热稳定性：电阻器的电阻值在一定的温度范围内是稳定的，不会因温度的变化而发生明显的变化。
- 精确性：电阻器的电阻值可以根据需要设计和制造，具有较高的精确度。

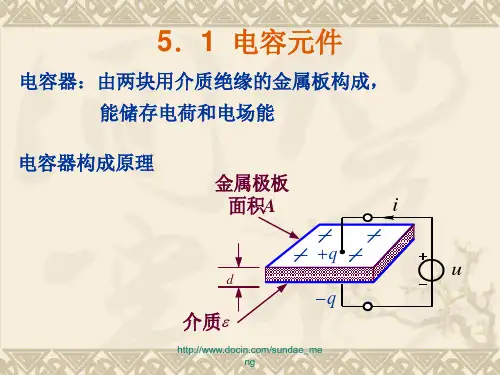

2. 电容（Capacitor）电容是一种具有存储电荷能力的元件。
它由两个导电板和介质组成，通过存储电荷来储存电能。
电容对电流有以下影响：- 存储和释放电荷：电容器可以存储电荷，并在需要时释放。
当电容器充电时，电流会流向电容器并使之充电；当电容器放电时，储存的电荷流回电路。
电容的特性包括：- 存储能力：电容器的储能能力取决于电容值和电压。
较大的电容值和电压可以存储更多的电荷和储存更多的电能。
- 频率依赖性：电容的容抗（阻抗）随频率的变化而变化。
在低频情况下，电容器的容抗较大；而在高频情况下，容抗较小。
3. 电感（Inductor）电感是一种具有储存磁场能力的元件。
它由线圈或线圈的组合构成，通过改变电流来储存和释放磁场能量。
电感对电流有以下影响：- 储存和释放磁场能量：当电流通过电感时，它会储存磁场能量，并在电流变化或断开电路时释放。
电感的特性包括：- 自感性：电感器对电流的变化具有自感应作用，即当电流变化时，会产生电势变化，阻碍电流的变化。
这是由电感器内部的自感效应引起的。
