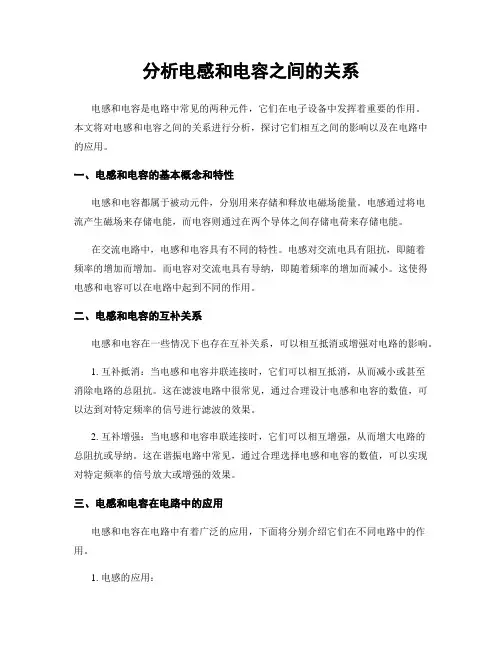

分析电感和电容之间的关系电感和电容是电路中常见的两种元件，它们在电子设备中发挥着重要的作用。

本文将对电感和电容之间的关系进行分析，探讨它们相互之间的影响以及在电路中的应用。

一、电感和电容的基本概念和特性电感和电容都属于被动元件，分别用来存储和释放电磁场能量。

电感通过将电流产生磁场来存储电能，而电容则通过在两个导体之间存储电荷来存储电能。

在交流电路中，电感和电容具有不同的特性。

电感对交流电具有阻抗，即随着频率的增加而增加。

而电容对交流电具有导纳，即随着频率的增加而减小。

这使得电感和电容可以在电路中起到不同的作用。

二、电感和电容的互补关系电感和电容在一些情况下也存在互补关系，可以相互抵消或增强对电路的影响。

1. 互补抵消：当电感和电容并联连接时，它们可以相互抵消，从而减小或甚至消除电路的总阻抗。

这在滤波电路中很常见，通过合理设计电感和电容的数值，可以达到对特定频率的信号进行滤波的效果。

2. 互补增强：当电感和电容串联连接时，它们可以相互增强，从而增大电路的总阻抗或导纳。

这在谐振电路中常见，通过合理选择电感和电容的数值，可以实现对特定频率的信号放大或增强的效果。

三、电感和电容在电路中的应用电感和电容在电路中有着广泛的应用，下面将分别介绍它们在不同电路中的作用。

1. 电感的应用：- 电源滤波器：电感可以用来过滤电源中的高频噪声，提供干净的电源信号给其他电路模块，以保证电路的正常工作。

- 变频器：电感可以用于变频器中的电能转换，将直流电能转化为交流电能或改变交流电的频率。

- 信号传输：电感可以用于信号传输系统中，通过调节电感的数值来调整信号的幅度和频率。

2. 电容的应用：- 耦合和解耦：电容可以用来耦合不同电路模块之间的信号，实现信号的传递和共享。

同时，电容也可以用来解耦，隔离不同电路模块的干扰信号。

- 滤波器：电容可以用来构建滤波电路，通过选择不同数值的电容来滤除特定频率的信号，使得输入信号更加稳定。

- 能量存储：电容可以用来存储电能，在需要短时间内释放大量电能的场景中发挥重要作用。

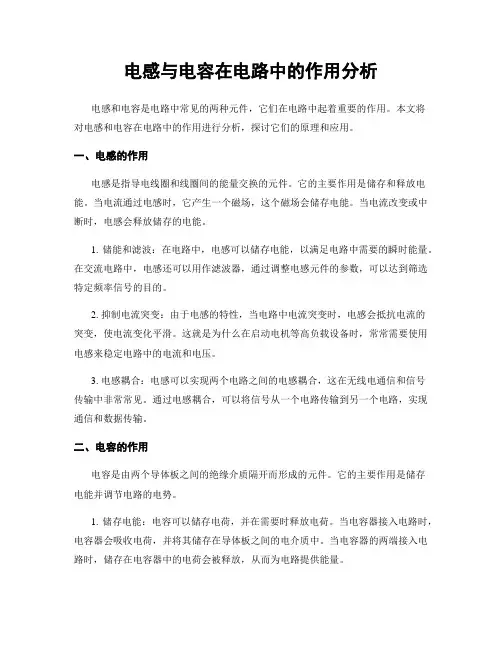

电感与电容在电路中的作用分析电感和电容是电路中常见的两种元件，它们在电路中起着重要的作用。

本文将对电感和电容在电路中的作用进行分析，探讨它们的原理和应用。

一、电感的作用电感是指导电线圈和线圈间的能量交换的元件。

它的主要作用是储存和释放电能。

当电流通过电感时，它产生一个磁场，这个磁场会储存电能。

当电流改变或中断时，电感会释放储存的电能。

1. 储能和滤波：在电路中，电感可以储存电能，以满足电路中需要的瞬时能量。

在交流电路中，电感还可以用作滤波器，通过调整电感元件的参数，可以达到筛选特定频率信号的目的。

2. 抑制电流突变：由于电感的特性，当电路中电流突变时，电感会抵抗电流的突变，使电流变化平滑。

这就是为什么在启动电机等高负载设备时，常常需要使用电感来稳定电路中的电流和电压。

3. 电感耦合：电感可以实现两个电路之间的电感耦合，这在无线电通信和信号传输中非常常见。

通过电感耦合，可以将信号从一个电路传输到另一个电路，实现通信和数据传输。

二、电容的作用电容是由两个导体板之间的绝缘介质隔开而形成的元件。

它的主要作用是储存电能并调节电路的电势。

1. 储存电能：电容可以储存电荷，并在需要时释放电荷。

当电容器接入电路时，电容器会吸收电荷，并将其储存在导体板之间的电介质中。

当电容器的两端接入电路时，储存在电容器中的电荷会被释放，从而为电路提供能量。

2. 调节电路电势：电容器可以改变电路中的电势差。

当电容器接入电路时，它可以在两个导体板之间产生电场。

这个电场可以调整电路中的电势差，从而影响电路的性能。

3. 滤波和隔直：电容在电路中还可以用作滤波和隔直器。

通过选择合适的电容和电路参数，可以阻止直流电信号通过电容，只允许交流信号通过。

这在一些电子设备中起到了重要的作用。

三、电感与电容的应用1. 振荡电路：电感和电容经常被用于构建振荡电路。

通过在电路中合理地安排电感和电容，可以产生各种频率的振荡信号，供无线通信、计算机系统和声音合成等领域使用。

电容和电感的关系电容和电感是电路中常见的两种元件，它们在电路中起着不同的作用。

电容是一种能够存储电荷的元件，而电感则是一种能够存储磁场能量的元件。

虽然它们的作用不同，但是在电路中它们之间存在着密切的关系。

一、电容和电感的基本概念电容是指两个导体之间的电荷储存能力，通常用法拉（F）作为单位。

电容器是一种能够存储电荷的元件，它由两个导体板和介质组成。

当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。

电容器的电容量与介质的介电常数、导体板的面积和板间距离有关。

电感是指导体中存储磁场能量的能力，通常用亨利（H）作为单位。

电感器是一种能够存储磁场能量的元件，它由导体线圈和铁芯组成。

当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量与电流的大小和铁芯的磁导率有关。

二、电容和电感的作用电容和电感在电路中起着不同的作用。

电容器可以用来存储电荷，当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。

电容器可以用来滤波、稳压、调节电压等。

电感器则可以用来存储磁场能量，当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量可以用来产生电磁感应、滤波、稳压等。

三、电容和电感之间存在着密切的关系，它们可以相互转换。

当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。

当电容器两端的电压发生变化时，电容器中的电荷也会发生变化，从而产生电流。

这个过程中，电容器的电流与电容器两端的电压成正比，电容器的比例系数就是电容量。

而当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量可以用来产生电磁感应、滤波、稳压等。

这个过程中，电感器的电压与电流成正比，电感器的比例系数就是电感。

在电路中，电容和电感可以组成谐振电路。

谐振电路是一种能够产生共振的电路，它可以用来产生稳定的振荡信号。

当电容和电感的数值满足一定的条件时，谐振电路就会产生共振，产生稳定的振荡信号。

综上所述，电容和电感在电路中起着不同的作用，但是它们之间存在着密切的关系。

第二篇 动态电路的时域分析第五章 电容元件与电感元件● 电容元件 ● 电容的VCR● 电容电压的连续性质与记忆性质 ● 电容的储能 ● 电感元件 ● 电感的VCR● *电容与电感的对偶性 状态变量学 习 目 标本章重点：理解动态元件L 、C 的特性，并能熟练应用于电路分析。

一．动态原件包括电容元件和电感元件。

电压电流关系都涉及对电流、电压的微分或积分。

电路模型中出现动态元件的原因：1）有意接入电容器或电感器，实现某种功能；2）信号变化很快时，实际器件已不能再用电阻模型表示。

二．电阻电路与动态电路1.电阻电路是无记忆性（memoryless ）即时的（instantaneous)；2.动态电路（至少含有一个动态元件的电路 ）在任一时刻的响应与激励的全部过去历史有关。

注:电阻电路和动态电路均服从基尔霍夫定律。

动态电路分析与电阻电路分析的比较电阻电路动态电路组成 独立源,受控源,电阻 电感,电容 (独立源,受控源,电阻)特性 耗能 贮能(电能,磁能) ——贮能状态 电路方程 代数方程微分、积分（一阶、 二阶）VCRi R u =⎰∞-==tc cd i c u dt du ci ) (1 ττ§5.1 电 容 元 件一、电容元件的基本概念电容器是一种能储存电荷的器件电容元件是电容器的理想化模型是一个理想的二端元件。

图形符号如右所示：u q C =电容的SI 单位为法［拉］, 符号为F;1 F=1 C ／V常采用微法（μF ）皮法（pF ）作为其单位。

F pF F F 126101101--==μ§5.2 电 容 的VCR一、电容元件的VCR ——电压表示电流1.当电容上电压与电荷为关联参考方向时，电荷q 与u 关系为：q(t)=Cu(t) C 是电容的电容量，亦即特性曲线的斜率。

2.当u 、i 为关联方向时,据电流强度定义有：dt du C dt dCu dt dq t i ===)(非关联时:表明：在某一时刻电容的电流取决于该时刻电容电压的变化率。
