下载文档原格式
1、钢的强化机制主要有 固溶强化 、 位错强化 、细晶强化 、 沉淀强化 。
其中 细晶强化对钢性能的贡献是既提高强度又改善塑、韧性。
2、提高钢淬透性的作用是 获得均匀的组织，满足力学性能要求 、能采取比较缓慢的冷却方式以减少变形、开裂倾向3、滚动轴承钢G Cr 15的Cr 质量分数含量为1.5%左右 。
滚动轴承钢中碳化物不均匀性主要是指 碳化物液析 、 碳化物带状 、碳化物网状 。
4、选择零件材料的一般原则是 满足力学性能要求良好的工艺性能 、 经济性 和环境协调性等其它因素。
5、凡是扩大γ区的元素均使Fe-C 相图中S 、E点向 左下 方移动，例 Mn 、Ni 等元素；凡封闭γ区的元素使S 、E 点向 左上 方移动，例 Cr 、Mo 等元素（写出2个）。
S 点左移意味着 共析碳含量降低 。
6、Q T600-3是 球墨铸铁 ，“600”表示抗拉强度不小于600MPa ，“3”表示延伸率不小于3%7、H68是黄铜 ，LY12是 硬铝 ，QSn4-3是锡青铜8、在非调质钢中常用微合金化元素有 T i 、V 等，这些元素的主要作用是细晶强化 和沉淀强化。
9、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大的区别是没有同素异构转变。
1、高速钢有很好的红硬性，但不宜制造热锤锻模。
答案要点：高速钢虽有高的耐磨性、红硬性，但韧性比较差、在较大冲击力下抗热疲劳性能比较差，高速钢没有能满足热锤锻模服役条件所需要高韧性和良好热疲劳性能的要求。
2、在一般钢中，应严格控制杂质元素S 、P 的含量。
答案要点：S 能形成F eS ，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS 会熔化，所以易产生热脆；P 能形成F e P ，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。

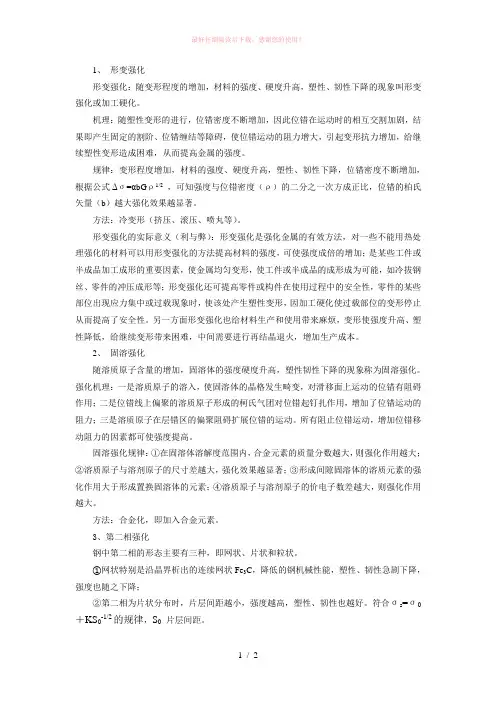

1、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。
强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
金属强化的四种机理金属强化是指通过一系列的工艺和技术手段，使金属材料的力学性能得到提高的过程。
金属强化的机理可以分为四种：晶粒细化、位错增多、析出硬化和变形诱导强化。
一、晶粒细化晶粒细化是指通过控制金属材料的晶粒尺寸，使其变得更小，从而提高材料的强度和硬度。
晶粒细化的机理主要是通过加工变形来实现的。
在加工变形过程中，金属材料的晶粒会被拉伸和压缩，从而发生变形和细化。
此外，还可以通过热处理来实现晶粒细化，例如退火和等温退火等。
二、位错增多位错是指金属材料中的晶格缺陷，它们可以通过加工变形来增多。
位错增多的机理是通过加工变形使晶体中的位错密度增加，从而提高材料的强度和硬度。
位错增多还可以通过热处理来实现，例如冷变形和等温退火等。
三、析出硬化析出硬化是指通过在金属材料中形成固溶体和析出相，从而提高材料的强度和硬度。
析出硬化的机理是通过在金属材料中形成固溶体和析出相，从而限制晶体的滑移和扩散，从而提高材料的强度和硬度。
析出硬化还可以通过热处理来实现，例如固溶处理和时效处理等。
四、变形诱导强化变形诱导强化是指通过加工变形来引起金属材料中的位错和晶界移动，从而提高材料的强度和硬度。
变形诱导强化的机理是通过加工变形来引起金属材料中的位错和晶界移动，从而限制晶体的滑移和扩散，从而提高材料的强度和硬度。
变形诱导强化还可以通过热处理来实现，例如等温退火和时效处理等。
综上所述，金属强化的机理可以分为晶粒细化、位错增多、析出硬化和变形诱导强化四种。
这些机理可以通过加工变形和热处理等工艺手段来实现，从而提高金属材料的力学性能。
强化3Cr2W8V钢属过共析钢, 原材料晶粒粗大, 碳化物偏析严重往往呈块、网、带状分布。
通过改锻（三次循环调质处理）, 击碎块状碳化物, 七碎粗晶粒, 并使其形成的纤维组织沿着模具轮廓呈无定向分布, 增加钢的塑性、韧性与强度。
经三次高温固溶淬火, 使未锻透的内层组织中的残留块状、网状、带状碳化物和难溶的碳化物质点和合金元素充分溶解于奥氏体中, 大大增加了固溶体中的合金化程度, 大大降低了碳化物偏析对基体的切割作用。
升至淬火温度保温后出炉水冷2一3秒淬人硝盐等温, 获得强韧性高的板条弥散组织，再经二次高温回火后碳化物呈高度弥散析出, C一N硬化层有硬度较高的过渡层支承, 基体具有良好的强韧性, 使凹模具有外硬型面和内韧基体特性, 获得一顶十的高寿命。
3Cr2W8V钢可采用淬火、回火处理，渗碳、渗氮、渗硼及碳氮共渗、渗铝、渗铬及铬一铝一硅三元共渗等化学热处理，镀金属等表面强化处理来提高其高温强度、冷热疲劳抗力、耐磨性、抗腐蚀性及防粘模等性能，从而达到提高3Cr2W8V钢制模具的使用寿命的目的。
渗金属渗铬处理可显著提高模具高温耐磨性、热疲劳抗力。
真空热处理。
采用真空热处理，模具表面光洁，硬度均匀，变形小，尤其适应对精度要求和表面粗糙度要求高的模具。
3Cr2W8V钢超塑形变处理与常规热处理比较，其强度和韧性同时得到提高电火花表面强化是利用火花放电时释放的能量，将一种导电材料熔渗到工件表面，构成合金化的表面强化层，从而改善工件表面的物理及化学性能喷丸强化是借助于硬丸粒，高速、连续锤击金属表面，使其产生强烈的冷作硬化。
通过喷丸可以明显改变金属表层的应力状态、显微硬度、表层的微观形貌，从而提高模具的疲劳强度、抗冲击磨损及抗应力腐蚀离子注入是将被注入元素的原子利用离子注入机电离成带一个正电荷的离子，经高压电场作用后，强行注入材料的表面，使其产生物理、化学性能的优化的工艺方法。
可将任何元素注入任何材料中，浓度可严格控制，且不受材料固溶度的限制，强化层也不会剥落，处理温度低，易于控制，工件的基体材料不可能因温升而弱化，也不会产生变形和翘曲。
钢的四种强化机制引言钢是一种非常重要的材料，在许多领域都得到广泛应用。
为了提高钢的性能和使用寿命，人们经过长期的研究和探索，发现了一些可以强化钢的方法。
这些方法包括合金化、冷变形、热处理和表面处理等。
本文将会全面、详细、完整地探讨钢的四种强化机制，以帮助读者更好地理解这些方法的原理和应用。
合金化合金化是一种常用的钢强化方法，通过向钢中添加合金元素来改变其组织和性能。
其中比较常见的合金元素包括铬、镍、钼、锰等。
这些合金元素可以通过固溶强化、析出强化、碳化物强化等方式来增强钢的硬度、强度、韧性等性能。
固溶强化固溶强化是通过使合金元素溶解在钢基体中来提高钢的性能。
当合金元素加入到钢中时，它们会在钢的晶格中溶解，形成固溶体。
这些合金元素可以扩散到钢的晶界和位错中，从而阻碍位错的移动和晶界的运动，提高钢的强度和硬度。
析出强化析出强化是指合金元素从固溶体中析出形成细小的沉淀物，通过阻碍位错和晶界的移动来提高钢的性能。
当钢经过热处理后，合金元素会从固溶体中分离出来，在晶粒内部形成细小的沉淀物。
这些沉淀物可以阻碍位错的运动，增加晶界的能量，从而提高钢的强度、硬度和韧性。
碳化物强化碳化物强化是指合金元素形成碳化物的过程，通过增加碳化物的数量和尺寸来增强钢的硬度和强度。
当钢中的合金元素与碳结合时，它们会形成稳定的碳化物。
这些碳化物可以阻碍位错的移动，增加晶界的能量，从而提高钢的硬度和强度。
冷变形是通过机械力的作用来强化钢材。
当钢材在常温下受到外力的作用时，其晶粒会发生塑性变形，并产生位错和晶界等缺陷。
这些缺陷可以阻碍位错和晶界的移动，从而增强钢的硬度、强度和韧性。
冷轧冷轧是一种常用的冷变形方法，适用于制备薄板、带材等钢材。
在冷轧过程中，钢材首先经过加热，然后通过辊压机进行轧制。
这种轧制过程会使钢材的晶粒发生塑性变形，并产生大量的位错和晶界。
这些位错和晶界可以阻碍晶粒的滑移和晶界的运动，从而提高钢的强度和硬度。
冷拉拔冷拉拔是一种常用的冷变形方法，适用于制备线材、型材等钢材。

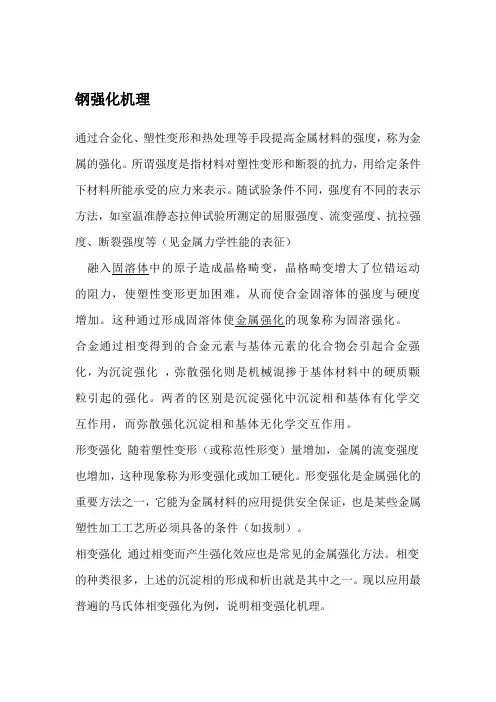

钢强化机理
通过合金化、塑性变形和热处理等手段提高金属材料的强度，称为金属的强化。
所谓强度是指材料对塑性变形和断裂的抗力，用给定条件下材料所能承受的应力来表示。
随试验条件不同，强度有不同的表示方法，如室温准静态拉伸试验所测定的屈服强度、流变强度、抗拉强度、断裂强度等（见金属力学性能的表征）
融入固溶体中的原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使塑性变形更加困难，从而使合金固溶体的强度与硬度增加。
这种通过形成固溶体使金属强化的现象称为固溶强化。
合金通过相变得到的合金元素与基体元素的化合物会引起合金强化，为沉淀强化，弥散强化则是机械混掺于基体材料中的硬质颗粒引起的强化。
两者的区别是沉淀强化中沉淀相和基体有化学交互作用，而弥散强化沉淀相和基体无化学交互作用。
形变强化随着塑性变形（或称范性形变）量增加，金属的流变强度也增加，这种现象称为形变强化或加工硬化。
形变强化是金属强化的重要方法之一，它能为金属材料的应用提供安全保证，也是某些金属塑性加工工艺所必须具备的条件（如拔制）。
相变强化通过相变而产生强化效应也是常见的金属强化方法。
相变的种类很多，上述的沉淀相的形成和析出就是其中之一。
现以应用最普遍的马氏体相变强化为例，说明相变强化机理。
马氏体相变是一种以剪切方式进行的非扩散型相变，相变产物与基体间保持共格或半共格联系，在其周围也存在很大的内应力，甚至使周围的奥氏体发生形变而出现形变强化。
钢材强化机制的四种途径在材料科学领域中，钢材是一种广泛应用的建筑和工程材料，具有出色的机械性能和可塑性。
然而，传统的钢材在某些特殊应用中可能无法满足要求，因此需要对其进行强化。
钢材的强化机制可以通过多种途径实现，以下将介绍其中的四种常见方法。
1. 固溶强化固溶强化是通过向钢材中加入合金元素，使其溶解在钢体中形成固溶体，从而提高钢材的抗拉强度和硬度。
常用的合金元素包括铜、镍、铬等。
这些合金元素的加入可以改变钢铁晶格结构，增加晶格缺陷，并形成固溶体的固溶体，从而提高钢材的强度和硬度。
固溶强化还可以通过淬火和调质等热处理工艺来实现。
2. 细晶强化细晶强化是通过控制钢材的晶粒尺寸来增强其强度和硬度。
钢材的晶粒尺寸越小，晶界的数量就越多，晶界对位错的移动和滑移起到阻碍作用，从而增加钢材的抗拉强度。
细晶强化可以通过加工变形、快速冷却和退火等热处理工艺来实现。
3. 相变强化相变强化是利用钢材在相变过程中产生的显微组织变化来增强其强度。
钢材的相变包括固溶体相变和亚稳相变两种。
固溶体相变是指由于加热或冷却而引起的合金元素在钢中的溶解和析出。
亚稳相变是指钢材在加工过程中发生的组织相变，如奥氏体向马氏体相变等。
相变强化可以通过控制相变温度、相变速率和相变方式等来实现。
4. 沉淀强化沉淀强化是通过在钢材中形成微小的沉淀相来增强其强度和硬度。
沉淀相是指在固溶体中形成的新的化合物或固溶体。
沉淀相的形成可以通过合金元素在固溶体中的过饱和度和固溶体中的位错密度来控制。
沉淀强化可以通过适当的退火处理和合金元素的选择来实现。
钢材的强化可以通过固溶强化、细晶强化、相变强化和沉淀强化等四种途径来实现。
选择合适的强化方法可以根据钢材的具体应用要求和制备工艺来确定。
通过合理的强化措施，可以提高钢材的强度、硬度和耐磨性，满足不同领域对材料性能的需求。
在未来的发展中，还可以进一步探索新的强化机制和方法，以推动钢材的性能和应用范围的不断提升。
1. 强化方法的综述钢材作为一种重要的结构材料，其性能的强化是实现优化设计和提高工程安全性的关键。
钢的四种强化机制
钢是一种重要的材料，广泛应用于建筑、机械、汽车、航空航天等领域。
为了提高钢的强度和硬度，人们采用了多种强化机制。
本文将介
绍钢的四种主要强化机制。
一、固溶强化
固溶强化是指在钢中加入一定量的合金元素，使其在钢中形成固溶体，从而提高钢的强度和硬度。
常用的合金元素有铬、镍、钼、钛等。
这
些元素能够改变钢的晶体结构和晶格常数，从而影响钢的力学性能。
例如，加入铬可以提高钢的耐腐蚀性和硬度，加入钼可以提高钢的强
度和韧性。
二、沉淀强化
沉淀强化是指在钢中加入一定量的合金元素，使其在钢中形成沉淀相，从而提高钢的强度和硬度。
常用的合金元素有铜、铝、钛等。
这些元
素能够与钢中的碳、氮等元素形成沉淀相，从而限制晶粒的生长和位
错的移动，提高钢的强度和硬度。
三、细晶强化
细晶强化是指通过控制钢的加热和冷却过程，使其形成细小的晶粒，从而提高钢的强度和韧性。
细晶钢具有高强度、高韧性、高塑性和高疲劳寿命等优点，广泛应用于汽车、航空航天等领域。
四、变形强化
变形强化是指通过对钢进行塑性变形，使其产生位错和晶界，从而提高钢的强度和硬度。
常用的变形方式有冷拔、冷轧、拉伸等。
这些变形过程可以使钢中的晶粒细化、位错密集化和晶界增多，从而提高钢的强度和硬度。
综上所述，钢的强化机制有固溶强化、沉淀强化、细晶强化和变形强化。
这些强化机制可以相互作用，共同提高钢的力学性能，满足不同领域的需求。
管线钢通过控制轧制和冷却过程达到强化的目的。
1.位错亚结构强化
位错亚结构强化即通过增加晶体中的位错密度，来有效地提高金属强度。
例如，普通C-Mn管线钢在600摄氏度终轧，因位错强化，可达到700摄氏度终轧的C-Mn-NbX60钢的强度水平。
Nb钢和Nb-V管线钢通过低温轧制的位错强化，可以得到X70的强度水平。
2.晶界强化
晶界是位错运动的最大障碍。
晶粒越细，晶界和亚晶界越多，阻碍位错运动的能力就越大，材料的强度就越高。
因此，晶界强化就是通过细化晶粒的方法来阻塞晶粒内的位位错运动，起到强化材料强度的作用。
3.固溶强化
固溶强化可以通过两种方式来完成：
(1)溶质原子溶入铁的基体中，造成基体晶格的畸变，从而使基体强度提高。
(2)溶质原子进入位错张应力区和位错产生弹性交互作用。
固溶强化效果较大的元素主要是碳。
然而，由于管线钢为热轧状态，固溶的含碳量有限，而且含碳量过高会影响其韧性和可焊性。
所以，固溶强化在管线钢的生产过程中并不起主要作用。
4.织构强化
管线钢在控轧形变过程中伴随着金属晶体的转动。
当形变量较大时，原为任意取向的各个晶粒逐渐其取向而彼此趋于一致，这种择优取向的组织称为形变织构。
形变织构现象出现后，多晶体金属就不再表现为各向同性而是显示出各向异性。
即形变织构现象可以使管线钢在某一位向上强化。
织构强化是控轧管线钢所特有的一种附加几何强化。
据报道，织构强化可使钢板横向屈服强度比纵向屈服强度提高20-50MPa。
钢的强化机制钢的强化机制可分为固溶强化机制、界面强化、弥散强化、析出强化及细晶强化。
其中固溶强化是钢最重要的强化手段。
本文以余瑞璜院士的“固体和分子经验电子论”和刘志林教授的“合金价电子结构”为理论工具,详细的计算了碳、硅、锰、钼、铜、铬、镍、钨八种元素的固溶强化数据。
研究发现,碳元素的固溶强化增量随碳元素的含量的增加而线性增加;硅、锰、钼、铜、铬、镍、钨每种合金元素的固溶强化增量曲线都有一个转折点(固溶强化最佳点),在各自转折点以前和转折点以后每种合金元素的固溶强化增量都是随该合金元素的含量的增加而线性增加,但是在转折点以前和转折点以后固溶强化速率是不同的,在转折点以前的固溶强化速率大于在转折点以后的固溶强化速率;同时硅、锰、钼、铜、铬、镍、钨这七种合金元素的固溶强化速率又是不同的,在各自转折点(固溶强化最佳点)以前,固溶强化速率大小顺序是硅、钼、铬、镍、锰、铜、钨,硅的固溶强化速率最好,在各自转折点(固溶强化最佳点)以后固溶强化速率都变得较小。
从而在电子结构层次上解释了固溶强化规律。
The strengthening mechanisms of steel include solution strengthening, boundary strengthening, dispersion strengthening, precipitation strengthening, and fine-grained strengthening and so on. The solution strengthening is the most importantintensification. In this paper the solution strengthening increments of carbon, silicon, manganese, molybdenum, copper, chromium, nickel, and tungsten are detailedly calculated with Academician Yu Ruihuang’s The Empirical Electron Theory of Solids and Molecules and P...。

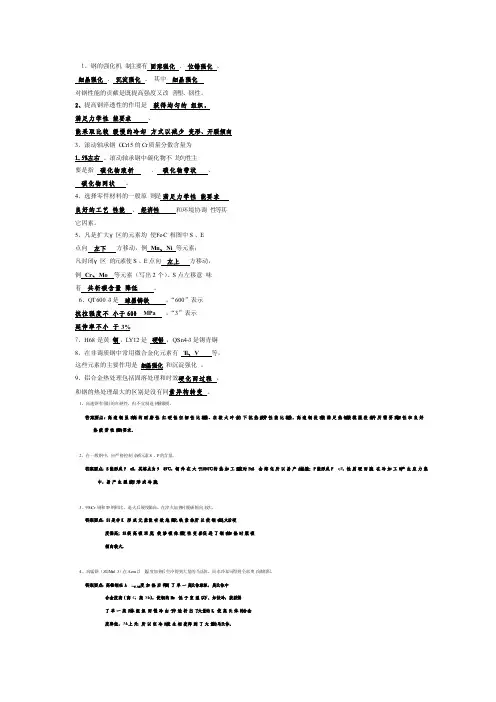

1、钢的强化机制主要有固溶强化、位错强化、细晶强化、沉淀强化。
其中细晶强化对钢性能的贡献是既提高强度又改善塑、韧性。
2、提高钢淬透性的作用是获得均匀的组织，满足力学性能要求、能采取比较缓慢的冷却方式以减少变形、开裂倾向3、滚动轴承钢GCr15的Cr质量分数含量为1.5%左右。
滚动轴承钢中碳化物不均匀性主要是指碳化物液析、碳化物带状、碳化物网状。
4、选择零件材料的一般原则是满足力学性能要求良好的工艺性能、经济性和环境协调性等其它因素。
5、凡是扩大γ区的元素均使Fe-C相图中S、E点向左下方移动，例Mn、Ni 等元素；凡封闭γ区的元素使S、E点向左上方移动，例Cr、Mo等元素（写出2个）。
S点左移意味着共析碳含量降低。
6、QT600-3是球墨铸铁，“600”表示抗拉强度不小于600MPa，“3”表示延伸率不小于3%7、H68是黄铜，LY12是硬铝，QSn4-3是锡青铜8、在非调质钢中常用微合金化元素有Ti、V 等，这些元素的主要作用是细晶强化和沉淀强化。
9、铝合金热处理包括固溶处理和时效硬化两过程，和钢的热处理最大的区别是没有同素异构转变。
1、高速钢有很好的红硬性，但不宜制造热锤锻模。
答案要点：高速钢虽有高的耐磨性、红硬性，但韧性比较差、在较大冲击力下抗热疲劳性能比较差，高速钢没有能满足热锤锻模服役条件所需要高韧性和良好热疲劳性能的要求。
2、在一般钢中，应严格控制杂质元素S、P的含量。
答案要点：S能形成FeS，其熔点为989℃，钢件在大于1000℃的热加工温度时FeS会熔化，所以易产生热脆；P能形成Fe3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。
3、9SiCr钢和T9钢相比，退火后硬度偏高，在淬火加热时脱碳倾向较大。
答案要点：Si是非K形成元素，能有效地强化铁素体，所以使钢在退火后硬度偏高；Si提高碳活度，使渗碳体稳定性变差，促进了钢在加热时脱碳倾向较大。
4、高锰钢（ZGMn13）在A cm以上温度加热后空冷得到大量的马氏体，而水冷却可得到全部奥氏体组织。
钢强化机理
通过合金化、塑性变形和热处理等手段提高金属材料的强度，称为金属的强化。
所谓强度是指材料对塑性变形和断裂的抗力，用给定条件下材料所能承受的应力来表示。
随试验条件不同，强度有不同的表示方法，如室温准静态拉伸试验所测定的屈服强度、流变强度、抗拉强度、断裂强度等（见金属力学性能的表征）
融入固溶体中的原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使塑性变形更加困难，从而使合金固溶体的强度与硬度增加。
这种通过形成固溶体使金属强化的现象称为固溶强化。
合金通过相变得到的合金元素与基体元素的化合物会引起合金强化，为沉淀强化，弥散强化则是机械混掺于基体材料中的硬质颗粒引起的强化。
两者的区别是沉淀强化中沉淀相和基体有化学交互作用，而弥散强化沉淀相和基体无化学交互作用。
形变强化随着塑性变形（或称范性形变）量增加，金属的流变强度也增加，这种现象称为形变强化或加工硬化。
形变强化是金属强化的重要方法之一，它能为金属材料的应用提供安全保证，也是某些金属塑性加工工艺所必须具备的条件（如拔制）。
相变强化通过相变而产生强化效应也是常见的金属强化方法。
相变的种类很多，上述的沉淀相的形成和析出就是其中之一。
现以应用最普遍的马氏体相变强化为例，说明相变强化机理。
马氏体相变是一种以剪切方式进行的非扩散型相变，相变产物与基体间保持共格或半共格联系，在其周围也存在很大的内应力，甚至使周围的奥氏体发生形变而出现形变强化。
