下载文档原格式
1、形变强化形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。
强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。

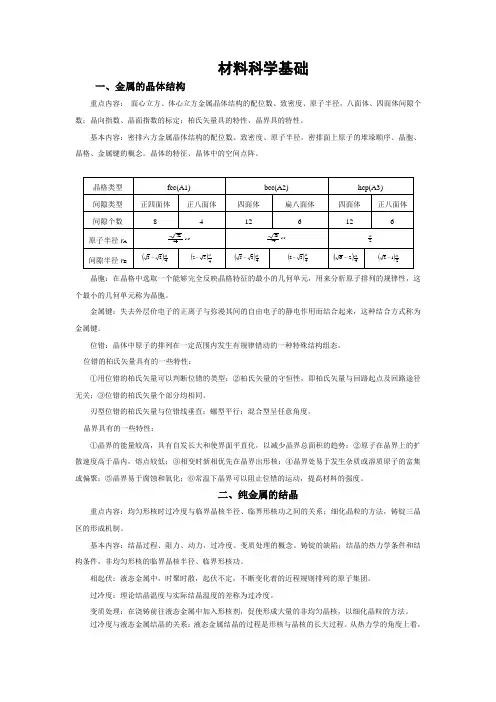

材料科学基础一、金属的晶体结构重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。
晶体的特征、晶体中的空间点阵。
晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性：①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。
铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。
金属材料的四种强化方式固溶强化1. 定义合金元素固溶于基体金属中造成一定程度的晶格畸变从而使合金强度提高的现象。
2. 原理溶入固溶体中的溶质原子造成晶格畸变，晶格畸变增大了位错运动的阻力，使滑移难以进行，从而使合金固溶体的强度与硬度增加。
这种通过溶入某种溶质元素来形成固溶体而使金属强化的现象称为固溶强化。
在溶质原子浓度适当时，可提高材料的强度和硬度，而其韧性和塑性却有所下降。
3. 影响因素溶质原子的原子分数越高，强化作用也越大，特别是当原子分数很低时，强化作用更为显著。
溶质原子与基体金属的原子尺寸相差越大，强化作用也越大。
间隙型溶质原子比置换原子具有较大的固溶强化效果，且由于间隙原子在体心立方晶体中的点阵畸变属非对称性的，故其强化作用大于面心立方晶体的；但间隙原子的固溶度很有限，故实际强化效果也有限。
溶质原子与基体金属的价电子数目相差越大，固溶强化效果越明显，即固溶体的屈服强度随着价电子浓度的增加而提高。
4. 固溶强化的程度主要取决于以下因素基体原子和溶质原子之间的尺寸差别。
尺寸差别越大，原始晶体结构受到的干扰就越大，位错滑移就越困难。
合金元素的量。
加入的合金元素越多，强化效果越大。
如果加入过多太大或太小的原子，就会超过溶解度。
这就涉及到另一种强化机制，分散相强化。
间隙型溶质原子比置换型原子具有更大的固溶强化效果。
溶质原子与基体金属的价电子数相差越大，固溶强化作用越显著。
5. 效果屈服强度、拉伸强度和硬度都要强于纯金属；大部分情况下，延展性低于纯金属；导电性比纯金属低很多；抗蠕变，或者在高温下的强度损失，通过固溶强化可以得到改善。
加工硬化1. 定义随着冷变形程度的增加，金属材料强度和硬度提高，但塑性、韧性有所下降。
2. 简介金属材料在再结晶温度以下塑性变形时强度和硬度升高，而塑性和韧性降低的现象。
又称冷作硬化。
产生原因是，金属在塑性变形时，晶粒发生滑移，出现位错的缠结，使晶粒拉长、破碎和纤维化，金属内部产生了残余应力等。
有色金属的强度一般较低。
例如, 常用的有色金属铝、铜、钛在退火状态的强度极限分别只有80～100MPa 、220MPa 和450～600MPa 。
因此, 设法提高有色金属的强度一直是有色冶金工作者的一个重要课题。
目前, 工业上主要采用以下几种强化有色金属的方法。

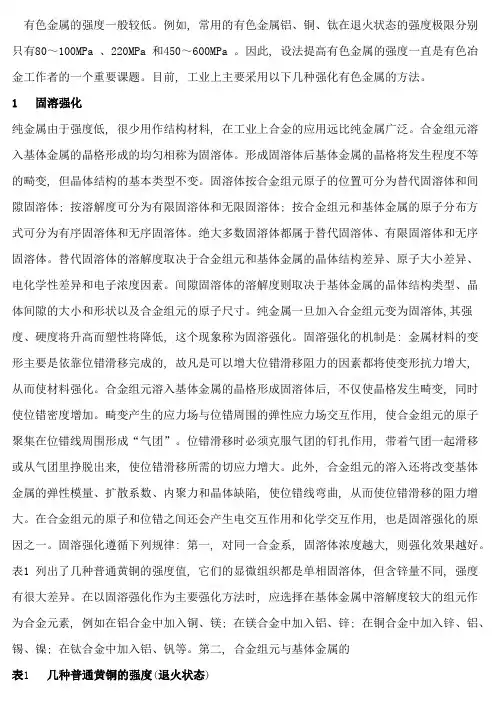

1 固溶强化纯金属由于强度低, 很少用作结构材料, 在工业上合金的应用远比纯金属广泛。
合金组元溶入基体金属的晶格形成的均匀相称为固溶体。
形成固溶体后基体金属的晶格将发生程度不等的畸变, 但晶体结构的基本类型不变。
固溶体按合金组元原子的位置可分为替代固溶体和间隙固溶体; 按溶解度可分为有限固溶体和无限固溶体; 按合金组元和基体金属的原子分布方式可分为有序固溶体和无序固溶体。
绝大多数固溶体都属于替代固溶体、有限固溶体和无序固溶体。
替代固溶体的溶解度取决于合金组元和基体金属的晶体结构差异、原子大小差异、电化学性差异和电子浓度因素。
间隙固溶体的溶解度则取决于基体金属的晶体结构类型、晶体间隙的大小和形状以及合金组元的原子尺寸。
纯金属一旦加入合金组元变为固溶体,其强度、硬度将升高而塑性将降低, 这个现象称为固溶强化。
固溶强化的机制是: 金属材料的变形主要是依靠位错滑移完成的, 故凡是可以增大位错滑移阻力的因素都将使变形抗力增大, 从而使材料强化。
合金组元溶入基体金属的晶格形成固溶体后, 不仅使晶格发生畸变, 同时使位错密度增加。
畸变产生的应力场与位错周围的弹性应力场交互作用, 使合金组元的原子聚集在位错线周围形成“气团”。
位错滑移时必须克服气团的钉扎作用, 带着气团一起滑移或从气团里挣脱出来, 使位错滑移所需的切应力增大。
此外, 合金组元的溶入还将改变基体金属的弹性模量、扩散系数、内聚力和晶体缺陷, 使位错线弯曲, 从而使位错滑移的阻力增大。
在合金组元的原子和位错之间还会产生电交互作用和化学交互作用, 也是固溶强化的原因之一。
固溶强化遵循下列规律: 第一, 对同一合金系, 固溶体浓度越大, 则强化效果越好。
四种强化方式的基本原理
强化是一种行为塑造和学习理论中的重要概念。
它指的是通过增加或减少某种刺激来加强或削弱某种行为的发生频率。
在强化过程中，有四种基本的强化方式，分别是正向强化、负向强化、正向惩罚和负向惩罚。
正向强化是指通过引入一种愉悦或有益的刺激，来增加某种行为的发生频率。
比如，给孩子一块巧克力作为奖励，以增加他们完成家庭作业的频率。
负向强化是指通过减少或消除某种不愉悦的刺激，来增加某种行为的发生频率。
比如，当你遇到拥堵的道路时，打开车窗通风以减轻不适，从而增加你在相同情况下再次打开车窗的可能性。
正向惩罚是指通过引入一种不愉悦的刺激，来减少某种行为的发生频率。
比如，当一个员工表现不佳时，他的经理可能会批评他，以减少这种表现的可能性。
负向惩罚是指通过减少或消除一种愉悦的刺激，来减少某种行为的发生频率。
比如，如果你的孩子在晚上太晚睡觉，你可能会取消他们第二天的电视时间，以减少这种行为的可能性。
在四种强化方式中，正向强化和负向强化是增加行为的方式，而正向惩罚和负向惩罚是减少行为的方式。
这些基本原理可以应用于许多不同的情境中，包括教育、管理和个人发展。
通过了解这些原理，我们可以更有效地塑造和改变行为，从而实现我们的目标。
- 1 -。
金属强化的基本途径及原理
金属强化是指通过各种方法使金属材料具有更高的强度和硬度。
金属强化的基本途径和原理包括以下几种：
1. 晶体缺陷控制：通过改变金属材料的晶体结构和缺陷，如晶粒尺寸、晶界、位错等，来增加材料的强度。
常见的方法有冷变形、退火和合金化等。
2. 固溶体强化：通过添加合金元素，使其与基体金属形成固溶体。
固溶体的形成可以引起晶格畸变、降低位错移动速度、限制晶界扩张等效应，从而提高金属的强度和硬度。
3. 相变强化：通过控制金属材料的相变行为，如固态相变、析出相变等，来改变材料的结构和性能。
相变可以引起晶粒细化、形成弥散相，从而提高金属的强度和硬度。
4. 变形强化：通过应用外力使金属发生塑性变形，如拉伸、压缩、弯曲等，来改变材料的晶体结构和缺陷。
变形过程中会引起位错的运动和堆积，使晶粒变细、晶界增多，从而提高金属的强度和硬度。
5. 织构强化：通过控制金属材料的晶体排列方向和晶体取向，来改变材料的力学性能。
织构能够引起晶粒的取向效应和加工显微组织的优化，从而提高金属的强度和韧性。
总体而言，金属强化的基本原理是通过改变金属材料的晶体结
构、缺陷和相变行为，来调控材料的力学性能。
不同的金属强化方法可以相互结合应用，以达到最佳的强化效果。
强化理论的四种强化方式
强化理论可以分为四种方式：1.正强化。
2.负强化。
3.正惩罚。
4.负惩罚。
在企业安
全管理中，应用强化理论来指导安全工作，对保障安全生产的正常进行可起到积极作用。
在实际应用中，关键在于如何使强化机制协调运转并产生整体效应。
“强化”这一观点在巴甫洛夫的经典条件反射理论、桑代克的试误理论中都曾提到，
但真正对“强化”进行全面系统研究的则是斯金纳。
在巴甫洛夫经典条件反射中，强化指
伴随于条件刺激物之后的无条件刺激的呈现，是一个行为前的、自然的、被动的、特定的
过程。
在桑代克的试误理论中，强化的思想充分体现在效果律——凡在一定情境中引起满
意之感的动作就会和该情景发生联系，如果在遇到此情景，这一动作会比以前更容易出现。
在斯金纳的操作条件反射中，强化是指伴随于行为之后以有助于该行为之后且有助于该行
为重复出现的概率增加的事件。
加强理论就是美国心理学家和犯罪行为科学家斯金纳明确提出的一种理论。
斯金纳就
是崭新行为主义心理学的创始人之一, 他指出人或动物为了达至某种目的, 可以实行一
定的犯罪行为促进作用于环境。
当这种犯罪行为的后果对他不利时, 这种犯罪行为就可以
在以后重复发生; 有利时, 这种犯罪行为就弱化或消失。
人们可以用这种正加强或负加强
的办法去影响犯罪行为的后果, 从而修正其犯罪行为, 这就是加强理论, 也叫作犯罪行为
修正理论。
四种强化方式的基本原理
强化是心理学中的一个重要概念，它指的是通过对行为加强的方式，增加该行为发生的频率。
强化可以采用多种方式，其中包括正强化、负强化、正罚和负罚。
正强化是指通过赋予某种奖励或者让个体获得某种积极的体验来增加某种行为的频率。
例如，老师表扬一个学生的好表现，从而增加该学生在课堂上积极回答问题的频率。
负强化是指通过避免某种不愉快的体验或者减轻某种不愉快的体验来增加某种行为的频率。
例如，一个人驾驶时系好安全带，因为这样可以避免警示声响起，从而增加了系安全带的频率。
正罚是指通过施加惩罚来减少某种行为的频率。
例如，一名学生因上课时说话而被罚站，从而减少了该学生在课堂上说话的频率。
负罚是指通过剥夺某种奖励或者让个体体验某种不愉快的体验来减少某种行为的频率。
例如，一个孩子因捣乱而被禁止看电视，从而减少了该孩子的捣乱行为的频率。
这些强化方式的基本原理是为了影响个体的行为，从而通过增加或者减少某种刺激来达到预期的效果。
在实际应用中，需要根据具体情况选择合适的强化方式，并且需要注意强化方式的强度和时机，以避免可能产生的负面影响。
- 1 -。
第六章1.试用多晶体的塑性变形过程说明金属晶粒越细强度越高、塑性越好的原因是什么？2.答：由Hall-Petch 公式可知，屈服强度σs 与晶粒直径平方根的倒数 d v2呈线性关系。
在多晶体中，滑移能否从先塑性变形的晶粒转移到相邻晶粒主要取决于在已滑移晶粒晶界附近的位错塞积群所产生的应力集中能否激发相邻晶粒滑移系中的位错源，使其开动起来，从而进行协调性的多滑移。
由τ=nτ0知，塞积位错数目n越大，应力集中τ越大。
位错数目n与引起塞积的晶界到位错源的距离成正比。
晶粒越大，应力集中越大，晶粒小，应力集中小，在同样外加应力下，小晶粒需要在较大的外加应力下才能使相邻晶粒发生塑性变形。
在同样变形量下，晶粒细小，变形能分散在更多晶粒内进行，晶粒内部和晶界附近应变度相差较小，引起的应力集中减小，材料在断裂前能承受较大变形量，故具有较大的延伸率和断面收缩率。
另外，晶粒细小，晶界就曲折，不利于裂纹传播，在断裂过程中可吸收更多能量，表现出较高的韧性。
2.金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？答：残余内应力存在的原因1）塑性变形使金属工件或材料各部分的变形不均匀，导致宏观变形不均匀；2）塑性变形使晶粒或亚晶粒变形不均匀，导致微观内应力；3）塑性变形使金属内部产生大量的位错或空位，使点阵中的一部分原子偏离其平衡位置，导致点阵畸变内应力。
实际意义：可以控制材料或工件的变形、开裂、应力腐蚀；可以利用残留应力提高工件的使用寿命。
3.何谓脆性断裂和塑性断裂，若在材料中存在裂纹时，试述裂纹对脆性材料和塑性材料断裂过程中的影响。
答：塑性断裂又称为延性断裂，断裂前发生大量的宏观塑性变形，断裂时承受的工程应力大于材料的屈服强度。
在塑性和韧性好的金属中，通常以穿晶方式发生塑性断裂，在断口附近会观察到大龄的塑性变形痕迹，如缩颈。
材料的强化强韧化意义希望材料既有足够的强度，又有较好的韧性，通常的材料二者不可兼得。
提高材料的强度和韧性，节约材料，降低成本，增加材料在使用过程中的可靠性和延长服役寿命提高金属材料强度途径强度是指材料抵抗变形和断裂的能力，提高强度可通过以下两种途径： 1 完全消除内部的缺陷，使它的强度接近于理论强度 2 大量增加材料内部的缺陷，提高强度增加材料内部缺陷，提高强度，即在金属中引入大量缺陷，以阻碍位错的运动四种强化方式： 固溶强化 细晶强化形变强化（加工硬化) 第二相粒子强化实际上，金属材料的强化常常是多种强化方式共同作用的结果。
材料强度缺陷数量冷加工状态退火状态无缺陷的理论强度材料强度与缺陷数量的关系固溶强化：当溶质原子溶入溶剂原子形成固溶体时，使材料强度硬度提高，塑性韧性下降的现象。
强化本质：利用点缺陷（间隙原子和置换原子）对位错运动的阻力使金属基体获得强化强化机理：1溶质原子的溶入使固溶体的晶格发生畸变，对在滑移面上的运动的位错有阻碍作用；2位错线上偏聚的溶质原子对位错的钉扎作用。
影响因素不同溶质原子所引起的固溶强化效果存在很大差别，影响因素主要有：1 溶质原子的原子数分数越高，强化作用也越大。
2溶质原子与基体金属的原子尺寸相差越大，强化作用也越大。
3间隙溶质原子比置换原子具有较大的固溶强化效果。
4溶质原子与基体金属的价电子数相差越大，固溶强化作用越显著。
固溶强化效果与溶质原子的质量分数成正比关系。
大多数溶质原子在室温的溶解度比较小，为了提高固溶度从而提高固溶强化的效果，可以将其加热到较高温度，经过保温后快速冷却到室温，使溶质原子来不及析出而得到过饱和固溶体，这就是固溶处理。
经过固溶处理后还可以经过时效处理进一步提高其强度。
对过饱和固溶体在适当温度下进行加热保温，析出第二相，使强度硬度升高的热处理工艺称为时效。
时效硬化的本质是从过饱和固溶体中析出弥散第二相，属于第二相强化途径。
固溶和时效广泛用于有色金属的强化，如铜合金，铝合金，镁合金，钛合金等。
四大强化机理
强化机理是指在学习和行为塑造过程中，通过给予某种奖励或惩罚来增强或减弱某个行为的发生率。
这是心理学和教育学领域中非常重要的一种理论，被广泛应用于儿童教育、工作场所管理、健康行为塑造等领域。
以下四大强化机理，是较为常见和有效的强化方式。
1.正向强化：在一个行为发生后，通过奖励的方式来增强该行为的出现率。
例如，当学生在课堂上回答问题正确时，老师可以给予他一个小奖励，例如夸奖或星星等。
这种强化方式可以帮助学生更快地学习和掌握知识技能，同时也增强了学生的自信心和积极性。
2.负向强化：在一个行为发生后，通过消除或减弱某种不愉快或不舒适的刺激来增强该行为的出现率。
例如，当一个员工按时完成了任务，经理可以免除他下周需要完成的一个烦琐任务。
这种强化方式可以帮助员工更加努力工作，同时也增加了他们的工作满意度和忠诚度。
3.正向惩罚：在一个行为发生后，通过惩罚的方式来减少该行为的出现率。
例如，当学生在课堂上做了不好的事情，老师可以罚他在课间时间多留一段时间。
这种强化方式可以帮助学生意识到自己的错误，避免再次犯同样的错误。
4.负向惩罚：在一个行为发生后，通过剥夺某种愉悦或有益的刺激来减少该行为的出现率。
例如，当一个员工迟到了，经理可以取消他当天的加班费。
这种强化方式可以帮助员工认识到自己的错误，避免再次迟到。
总结起来，强化机制是重要的心理学和教育学理论，可以帮助人们更好地改变自己的行为。
在实际应用中，我们应该根据具体情况选择最为合适的强化机制，以达到最好的效果。
金属学与热处理总结一、金属的晶体结构重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞:在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来,这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性:①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关;③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性:①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低;③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化;⑥常温下晶界可以阻止位错的运动，提高材料的强度.二、纯金属的结晶重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。
铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。
从热力学的角度上看，没有过冷度结晶就没有趋动力。
根据可知当过冷度为零时临界晶核半径R k为无穷大，临界形核功（）也为无穷大。
钢的四种强化机制引言钢是一种非常重要的材料，在许多领域都得到广泛应用。
为了提高钢的性能和使用寿命，人们经过长期的研究和探索，发现了一些可以强化钢的方法。
这些方法包括合金化、冷变形、热处理和表面处理等。
本文将会全面、详细、完整地探讨钢的四种强化机制，以帮助读者更好地理解这些方法的原理和应用。
合金化合金化是一种常用的钢强化方法，通过向钢中添加合金元素来改变其组织和性能。
其中比较常见的合金元素包括铬、镍、钼、锰等。
这些合金元素可以通过固溶强化、析出强化、碳化物强化等方式来增强钢的硬度、强度、韧性等性能。
固溶强化固溶强化是通过使合金元素溶解在钢基体中来提高钢的性能。
当合金元素加入到钢中时，它们会在钢的晶格中溶解，形成固溶体。
这些合金元素可以扩散到钢的晶界和位错中，从而阻碍位错的移动和晶界的运动，提高钢的强度和硬度。
析出强化析出强化是指合金元素从固溶体中析出形成细小的沉淀物，通过阻碍位错和晶界的移动来提高钢的性能。
当钢经过热处理后，合金元素会从固溶体中分离出来，在晶粒内部形成细小的沉淀物。
这些沉淀物可以阻碍位错的运动，增加晶界的能量，从而提高钢的强度、硬度和韧性。
碳化物强化碳化物强化是指合金元素形成碳化物的过程，通过增加碳化物的数量和尺寸来增强钢的硬度和强度。
当钢中的合金元素与碳结合时，它们会形成稳定的碳化物。
这些碳化物可以阻碍位错的移动，增加晶界的能量，从而提高钢的硬度和强度。
冷变形是通过机械力的作用来强化钢材。
当钢材在常温下受到外力的作用时，其晶粒会发生塑性变形，并产生位错和晶界等缺陷。
这些缺陷可以阻碍位错和晶界的移动，从而增强钢的硬度、强度和韧性。
冷轧冷轧是一种常用的冷变形方法，适用于制备薄板、带材等钢材。
在冷轧过程中，钢材首先经过加热，然后通过辊压机进行轧制。
这种轧制过程会使钢材的晶粒发生塑性变形，并产生大量的位错和晶界。
这些位错和晶界可以阻碍晶粒的滑移和晶界的运动，从而提高钢的强度和硬度。
冷拉拔冷拉拔是一种常用的冷变形方法，适用于制备线材、型材等钢材。
四种强化方式的基本原理强化是行为心理学中的一种基本概念，通常用来描述如何通过特定的操作方式来增强或减弱一个人特定行为的倾向性。
这是一种可塑性评估和塑造个人行为的方法，可以通过不同的方式去实现。
本文主要介绍四种强化方式的基本原理。
一、正向强化正向强化是通过给予奖励刺激重复一种行为。
这种方法的应用范围比较广泛，能够在教育、工作、娱乐等不同领域中使用。
例如，当一个小孩完成作业后得到奖励，他们会更快地接受这个行为，因为他们认为这是获得奖励的一种方法。
同样的，当一个员工完成一个任务后得到晋升或奖金，他们也会更愿意继续保持类似的高质量工作。
二、负向强化负向强化是通过避免惩罚，鼓励重复某种行为。
这意味着，在特定情境下，当一个人的行为达到一定标准时，会取消惩罚，从而鼓励他们重复这种行为。
例如，当一个学生每天都按时上课，老师就不逼迫他们参加课堂作业，从而更好地启发他们对学习的兴趣。
三、正向惩罚正向惩罚是一种使用惩罚的方法，以减少某种不好的行为。
例如，当一个学生不完成作业，他会被罚抄写乃至停课等惩罚。
在这种情况下，学生会认为完成作业是一个好的行为，因为这个行为是不受惩罚的。
四、负向惩罚负向惩罚是一种使用惩罚的方法，以减少某种不好的行为。
例如，当一个学生不参与课堂讨论，就会受到不再点名的处罚。
在这种情况下，学生会认为课堂讨论是一个好的行为，因为这个行为是不受惩罚的。
综上所述，强化是一种将行为与结果联系起来的行为心理学方式。
不同的强化方式可以通过提供奖励或避免惩罚来激发某种行为，或通过惩罚某些不良行为来纠正他们。
理解和应用这些强化机制可以帮助我们更好地控制和改变自己和他人的行为。
金属材料的四种强化方式-回复金属材料的四种强化方式是：固溶强化、细晶强化、位错强化和相变强化。
这些强化方式可以通过改变金属晶体结构、控制晶粒大小、引入位错和控制相变来提高金属材料的强度和硬度。
固溶强化是指通过固溶体中添加溶质元素来改善金属材料的性能。
溶质元素可以在金属基体中占据空位或替代原子的位置，通过与基体原子发生相互作用来影响金属的晶体结构和力学性能。
溶质元素的添加可以形成固溶体溶解度限度以及形成沉淀相，从而有效地改善金属材料的强度和塑性。
细晶强化是指通过控制金属材料的晶粒尺寸来提高材料的强度和硬度。
晶粒边界是材料中晶粒之间的界面，晶粒越细小，晶界面越多，阻碍位错移动的机会就越多，从而提高材料的强度。
细晶强化可以通过控制冷变形过程中的变形温度、变形速率和变形温度等参数来实现。
位错强化是指通过加入位错（晶体结构缺陷）来提高金属材料的强度。
位错是晶体中的一种阻碍原子位置正常排列的缺陷，位错强化的基本原理是位错产生了一系列应变场，阻碍了位错周围的其他位错的运动，从而提高了材料的强度。
位错强化可以通过冷变形和热处理等工艺实现。
相变强化是指通过金属材料的相变来提高材料的强度和硬度。
相变是指材料从一种晶体结构转变为另一种晶体结构的过程。
相变强化的基本原理是相变过程中晶粒的生长和变化，使得晶体结构得以改善，从而提高材料的性能。
相变强化通常通过热处理来实现，如淬火、时效等。
金属材料的四种强化方式相互作用，可以通过不同的方式和工艺进行组合来实现对材料性能的综合强化。
例如，可以通过固溶强化控制溶质元素的含量和溶解度来改善材料的强度和塑性；通过细晶强化来控制材料的晶粒尺寸，提高材料的强度和硬度；通过位错强化控制位错密度和位错类型来改善材料的强度和耐腐蚀性能；通过相变强化来控制材料的相变过程，调节材料的晶体结构和硬度等。
综合应用这些强化方式，可以实现对金属材料性能的全面改善，满足不同工程应用的要求。
材料的强化机制材料的强化机制主要有以下四种，分别为固溶强化、细晶强化、位错强化、第二相强化。
（一）固溶强化由于固溶体中存在着溶质原子，便使其塑性变形抗力增加，强度、硬度提高，而塑性、韧性有所下降，这种现象称为固溶强化。
固溶强化的主要原因：一是溶质原子的溶入使固溶体的晶格发生畸变，对在滑移面上运动的位错有阻碍作用；二是在位错线上偏聚的溶质原子对位错的钉扎作用。
（二）细晶强化一方面由于晶界的存在，使变形晶粒中的位错在晶界处受阻，每一晶粒中的滑移带也都终止在晶界附近；另一方面，由于各晶粒间存在着位向差，为了协调变形，要求每个晶粒必须进行多滑移，而多滑移必然要发生位错的相互交割，这两者均将大大提高金属材料的强度。
显然，晶界越多，也即晶粒越细小，则其强化效果越显著，这种用细化晶粒增加晶界提高金属强度的方法称为晶界强化，也即细晶强化。
（三）位错强化金属中的位错密度越高，则位错运动时越容易发生相互交割，形成割阶，造成位错缠结等位错运动的障碍，给继续塑性变形造成困难，从而提高金属的强度，这种用增加位错密度提高金属强度的方法称为位错强化。
（四）第二相强化第二相粒子可以有效地阻碍位错运动，运动着的位错遇到滑移面上的第二相粒子时，或切过，或绕过，这样滑移变形才能继续进行。
这一过程要消耗额外的能量，需要提高外加应力，所以造成强化。
但是第二相粒子必须十分细小，粒子越弥散，其间距越小，则强化效果越好。
这种有第二相粒子引起的强化作用称之为第二相强化。
根据两者相互作用的方式有两种强化机制：弥散强化和沉淀强化。
绕过机制：基体与中间相的界面上存在点阵畸变和应力场，成为位错滑动的障碍。
滑动位错遇到这种障碍变得弯曲，随切应力加大，位错弯曲程度加剧，并逐渐成为环状。
由于两个颗粒间的位错线段符号相反，它们将断开，形成包围小颗粒的位错环。
位错则越过颗粒继续向前滑动。
随着位错不断绕过第二相颗粒，颗粒周围的位错环数逐渐增加，对后来的位错造成更大的阻力。
1、形变强化
形变强化：随变形程度的增加，材料的强度、硬度升高，塑性、韧性下降的现象叫形变强化或加工硬化。
机理：随塑性变形的进行，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产生固定的割阶、位错缠结等障碍，使位错运动的阻力增大，引起变形抗力增加，给继续塑性变形造成困难，从而提高金属的强度。
规律：变形程度增加，材料的强度、硬度升高，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的二分之一次方成正比，位错的柏氏矢量（b）越大强化效果越显著。
方法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化金属的有效方法，对一些不能用热处理强化的材料可以用形变强化的方法提高材料的强度，可使强度成倍的增加；是某些工件或半成品加工成形的重要因素，使金属均匀变形，使工件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提高零件或构件在使用过程中的安全性，零件的某些部位出现应力集中或过载现象时，使该处产生塑性变形，因加工硬化使过载部位的变形停止从而提高了安全性。
另一方面形变强化也给材料生产和使用带来麻烦，变形使强度升高、塑性降低，给继续变形带来困难，中间需要进行再结晶退火，增加生产成本。
2、固溶强化
随溶质原子含量的增加，固溶体的强度硬度升高，塑性韧性下降的现象称为固溶强化。
强化机理：一是溶质原子的溶入，使固溶体的晶格发生畸变，对滑移面上运动的位错有阻碍作用；二是位错线上偏聚的溶质原子形成的柯氏气团对位错起钉扎作用，增加了位错运动的阻力；三是溶质原子在层错区的偏聚阻碍扩展位错的运动。
所有阻止位错运动，增加位错移动阻力的因素都可使强度提高。
固溶强化规律：①在固溶体溶解度范围内，合金元素的质量分数越大，则强化作用越大；
②溶质原子与溶剂原子的尺寸差越大，强化效果越显著；③形成间隙固溶体的溶质元素的强化作用大于形成置换固溶体的元素；④溶质原子与溶剂原子的价电子数差越大，则强化作用越大。
方法：合金化，即加入合金元素。
3、第二相强化
钢中第二相的形态主要有三种，即网状、片状和粒状。
①网状特别是沿晶界析出的连续网状Fe3C，降低的钢机械性能，塑性、韧性急剧下降，强度也随之下降；
②第二相为片状分布时，片层间距越小，强度越高，塑性、韧性也越好。
符合σs=σ0
＋KS
0-1/2的规律，S
片层间距。
③第二相为粒状分布时，颗粒越细小，分布越均匀，合金的强度越高，符合λτGb =
的
规律，λ粒子之间的平均距离。
第二相的数量越多，对塑性的危害越大；
④片状与粒状相比，片状强度高，塑性、韧性差；
⑤沿晶界析出时，不论什么形态都降低晶界强度，使钢的机械性能下降。
第二相无论是片状还是粒状都阻止位错的移动。
方法：合金化，即加入合金元素，通过热处理或变形改变第二相的形态及分布。
4、细晶强化
细晶强化：随晶粒尺寸的减小，材料的强度硬度升高，塑性、韧性也得到改善的现象称为细晶强化。
细化晶粒不但可以提高强度又可改善钢的塑性和韧性，是一种较好的强化材料的方法。
机理：晶粒越细小，位错塞集群中位错个数（n ）越小，根据0ττn =，应力集中越小，所以材料的强度越高。
细晶强化的强化规律：晶界越多，晶粒越细，根据霍尔-配奇关系式σs =σ0＋Kd -1/2 晶粒的平均直（d ）越小，材料的屈服强度（σs ）越高。
细化晶粒的方法：结晶过程中可以通过增加过冷度，变质处理，振动及搅拌的方法增加形核率细化晶粒。
对于冷变形的金属可以通过控制变形度、退火温度来细化晶粒。
可以通过正火、退火的热处理方法细化晶粒；在钢中加入强碳化物物形成元素。
