转速单闭环直流调速系统

单闭环直流调速系统是一种常见的控制系统，用于控制直流电机的转速。

以下是单闭环直流调速系统的基本组成和工作原理：
基本组成：
1. 直流电机：负责将电能转换为机械能。

2. 编码器或传感器：用于测量电机的实际转速。

3. 控制器：通常使用PID控制器，根据实际转速和设定转速之间的误差进行调节。

4. 功率放大器：将控制器输出的信号放大后送至电机，控制电机的转速。

工作原理：
1. 测量阶段：编码器或传感器测量电机的实际转速，并将这个信息反馈给控制器。

2. 比较阶段：控制器将实际转速与设定的目标转速进行比较，计算出误差值。

3. 控制阶段：根据误差值，控制器通过PID算法计算出控制信号，控制电机的转速。

4. 执行阶段：功率放大器根据控制信号控制电机的转速，使实际转速逐渐接近设定转速。

调速过程：
-如果实际转速低于设定转速，控制器会增加电机的供电，使电机加速。

-如果实际转速高于设定转速，控制器会减小电机的供电，使电机减速。

-控制器通过不断地调整电机的供电，使得实际转速稳定在设定的目标转速附近。

通过单闭环直流调速系统，可以实现对直流电机转速的精确控制，广泛应用于工业生产中的传动系统、自动化设备等领域。

实验一、转速反馈单闭环直流调速系统仿真一、实验内容：直流电机模型框图如下图所示，仿真参数为R=0.6，T l=0.00833，T m=0.045，Ce=0.1925。

本次仿真采用算法为ode45，仿真时间5s。

1.开环仿真：用Simulink实现上述直流电机模型，直流电压U d0取220V，0~2.5s，电机空载，即I d=0；2.5s~5s，电机满载，即I d=55A。

画出转速n的波形，根据仿真结果求出空载和负载时的转速n以及静差率s。

改变仿真算法，观察效果（运算时间、精度等）。

实验步骤：（1）按照上图把电机模型建立好，其中u d0设置为常数，并把其幅值设置为220，把其它相应的环节也设置好。

把I d设置为“阶跃信号”，且在0~2.5s之间其幅值为0，而2.5~5s之间其幅值为55，在对系统中其它参数进行设置。

为了观察输出地波形，在输出处接上一个示波器。

（2）对仿真模式进行设置，系统默认的仿真算法为ode45,只需要把仿真时间设置为5s即可。

（3）对系统进行仿真。

仿真结果：（1）仿真算法为ode45:图1 上图即为电机转速的仿真结果图，同图上我们可以看出来分为了两个阶段，其中第一个阶段（0~2.5s）为空载转速，第二阶段（2.5~5s）为满载转速。

空载转速为1142n/min。

在2.5s时加入了负载，通过仿真结果我们可以看出来，负载转速为972n/min。

这可以看出来在加入负载之后，电机的转速开始下降。

根据电机转差率的公式s=（n0-n）/ n0=(1142-972)/1142=0.149。

转差率还是比较小的，说明该电机效率比较高。

通过观察该仿真的时间，其运算时间为T=9.134*10^-7s。

（2）仿真算法为ode23:仿真结果图如图2所示，由图我们可以看出来，结果基本上和计算方法为ode45的结果一样，但是运算时间却不一样，该算法的运算时间为T=3.636*10^-7s。

运算时间比ode45的时间短。

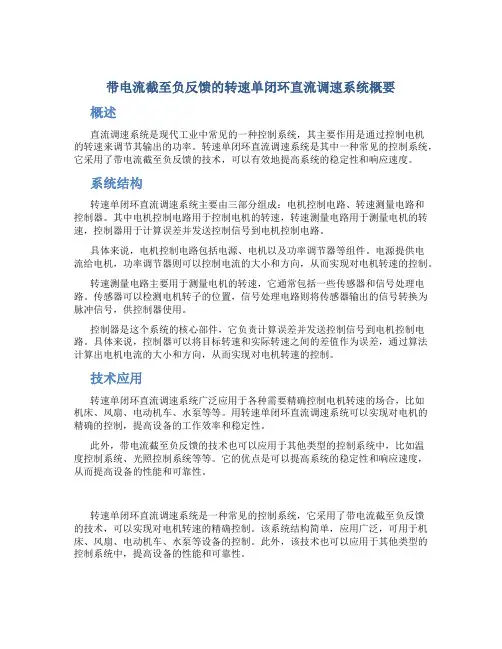

带电流截至负反馈的转速单闭环直流调速系统概要概述直流调速系统是现代工业中常见的一种控制系统，其主要作用是通过控制电机的转速来调节其输出的功率。

转速单闭环直流调速系统是其中一种常见的控制系统，它采用了带电流截至负反馈的技术，可以有效地提高系统的稳定性和响应速度。

系统结构转速单闭环直流调速系统主要由三部分组成：电机控制电路、转速测量电路和控制器。

其中电机控制电路用于控制电机的转速，转速测量电路用于测量电机的转速，控制器用于计算误差并发送控制信号到电机控制电路。

具体来说，电机控制电路包括电源、电机以及功率调节器等组件。

电源提供电流给电机，功率调节器则可以控制电流的大小和方向，从而实现对电机转速的控制。

转速测量电路主要用于测量电机的转速，它通常包括一些传感器和信号处理电路。

传感器可以检测电机转子的位置，信号处理电路则将传感器输出的信号转换为脉冲信号，供控制器使用。

控制器是这个系统的核心部件，它负责计算误差并发送控制信号到电机控制电路。

具体来说，控制器可以将目标转速和实际转速之间的差值作为误差，通过算法计算出电机电流的大小和方向，从而实现对电机转速的控制。

技术应用转速单闭环直流调速系统广泛应用于各种需要精确控制电机转速的场合，比如机床、风扇、电动机车、水泵等等。

用转速单闭环直流调速系统可以实现对电机的精确的控制，提高设备的工作效率和稳定性。

此外，带电流截至负反馈的技术也可以应用于其他类型的控制系统中，比如温度控制系统、光照控制系统等等。

它的优点是可以提高系统的稳定性和响应速度，从而提高设备的性能和可靠性。

转速单闭环直流调速系统是一种常见的控制系统，它采用了带电流截至负反馈的技术，可以实现对电机转速的精确控制。

该系统结构简单，应用广泛，可用于机床、风扇、电动机车、水泵等设备的控制。

此外，该技术也可以应用于其他类型的控制系统中，提高设备的性能和可靠性。

第十七单元 晶闸管直流调速系统第二节单闭环直流调速系统一.转速负反馈宜流调速系统转速负反馈直流调速系统的原理如图17-40所示。

转速负反馈直流调速系统由转速给左、转速调节器ASR 、触发器CF 、晶闸管变流器U 、 测速发电机TG 等组成。

直流测速发电机输出电压与电动机转速成正比。

经分圧器分圧取出与转速n 成正 比的转速反馈电压Ufn 0转速给定电压Ugn 与Ufn 比较，其偏差电压A U=Ugn-Ufn 送转速调节器ASR 输入 端。

ASR 输出电圧作为触发器移相控制电压Uc,从而控制晶闸管变流器输出电压Udo 本闭环调速系统只有一个转速反馈环，故称为单闭环调速系统.1. 转速负反馈调速系统工作原理及其静特性设系统在负载T L 时，电动机以给定转速nl 稳定运行，此时电枢电流为Idl,对应 转速反馈电圧为Ufnl,晶闸管变流器输出电压为Udi 。

当电动机负载T L 增加时，电枢电流Id 也增加，电枢回路压降增加，电动机转速下 降，则Ufn 也相应下降， 而转速给定电压Ugn 不变，A U=Ugn-Ufn 加。

转速调节器ASR 输出电压Uc 增加，使控制角a 减小，晶闸管整流装置输出电压Ud 增加，于是电动机转速便相应自动回升，其调节过程可简述为：T L t — Id t — ld （R 》+Rd ） t I -*Ufn I U t — Uc t -* a | —Ud t -*n t 。

图17-41所示为闭坏系统静特性和开环机械特性的关系。

n亠 =H o + A//图17—41闭环系统静特性和开环机械特性的关系.图中①②③④曲线是不同Ud之下的开环机械特性。

假设当负载电流为Idl时，电动机运行在曲线①机械特性的A点上。

当负载电流增加为Id2时，在开环系统中由于Ugn不变，晶闸管变流器输出电压Ud 也不会变，但由丁•电枢电流Id增加，电枢回路压降增加，电动机转速将由A点沿着曲线①机械特性下降至&点，转速只能相应下降。

《MATLAB工程应用》
转速单闭环直流调速系统仿真
一、选题背景
此次课程设计要求设计转速单闭环直流电路，与转速双闭环直流电路相比，转速单闭环直流电路的电源利用率更高，应用更为广泛。

我们应该对转速单闭环直流理论知识详细掌握，以及对MATLAB的simulink进行熟练的操作。

二、原理分析
任何一个自动控制系统的调试都是先从弄清这个自动控制系统由哪些器件或设备组成，其大致的工作原理及整个系统的工作过程如何开始的。

对自动控制系统基本组成及工作原理的分析称为定性分析。

下面就结合本章介绍的相关知识，对一个实际的自动控制系统——单闭环直流调速系统进行工作原理上的定性分析。

三、过程论述
原理图
仿真图
四、结果分析
五、课程设计总结
当负载突增时，积分控制的无静差调速系统动态过程曲线如图。

在稳态运行时，转速偏差电压必为零。

如果不为零，则继续变化，就
不是稳态了。

在突加负载引起动态速降时产生，达到新的稳态时，又恢复为零，但已从上升到，使电枢电压由上升到，以克服负载电流增加的压降。

比例积分控制综合了比例控制和积分控制两种规律的优点，又克服了各自的缺点，扬长避短，互相补充。

比例部分能迅速响应控制作用，积分部分则最终消除稳态偏差。

《MATLAB工程应用》转速单闭环直流调速系统仿真一、选题背景在对调速性能有较高要求的领域，如果直流电动机开环系统稳态性能不满足要求，可利用速度负反馈提高稳态精度，而采用比例调节器的负反馈调速系统仍是有静差的，为了消除系统的静差,可利用积分调节器代替比例调节器。

通过对单闭环调速系统的组成部分可控电源、由运算放大器组成的调节器、晶闸管触发整流装置、电机模型和测速电机等模块的理论分析，比较原始系统和校正后系统的差别，得出直流电机调速系统的最优模型。

然后用此理论去设计一个实际的调速系统，并用MATLAB仿真进行正确性的验证。

二、原理分析(设计理念)晶闸管-直流电动机系统可以通过调节晶闸管控制角改变电动机电枢电压实现调速，但是存在两个问题，一是全电压启动时启动电流大;二是转速随着负载变化而变化，负载越大，转速降落越大，难于在负载变动时保持转速的稳定而满足生产工艺的要求。

为了减小负载波动对电动机转速的影响，可以采取带转速负反馈的闭环调速系统，根据转速的偏差来自动调节整流器的输出电压，从而保持转速的稳定。

带转速负反馈的有静差直流调速系统的结构如图1所示。

系统有转速给定环节U。

放大器 Kp、移相触发器CF、晶闸管整流器和直流电动机M、测速发电机TG等组成。

该系统在电动机负载增加时，转速将下降，转速反馈U。

减小，而转速的偏差△U。

将增大(△U.=U.-U.)同时放大器输出U。

增加，并经移相触发器使整流器输出电压U。

增加，电枢电流[。

增加，从而使电动机电磁转矩增加，转速也随之升高，补偿了负载增加造成的转速降。

三、过程论述该系统在电机负载增加时，转速n将下降，转速反馈Un减小，导致转速的偏差△Un增大（△Un=Un*-Un），同时放大器输出Uc增加，并经移相触发器使整流输出电压Ud增加，电枢电流Id增加，从而使电动机电磁转矩增加，转速n 也随之升高，补偿了负载增加造成的转速降。

上述负载R增加时转速调节的过程可以简单表示如下:R增大→n减小→Un减小→△Un增大→Uc增大→Ud增大→Id增大四、结果分析1.AC电源2.Universal Bridge3. RL4.DC Machine5.Step6.Pulse7.Saturation8.输出波形图对研究过程中所获得的主要的数据、现象进行定性或定量分析，得出结论和推论。

单闭环直流调速系统简介单闭环直流调速系统是一种常见的电气传动系统，广泛应用于工业生产和机械控制领域。

该系统通过调节直流电机的电压和电流来实现对电机转速的精确控制。

本文将介绍单闭环直流调速系统的原理、主要组成部分以及工作原理。

原理单闭环直流调速系统的基本原理是通过调节电机的励磁电流和电压来改变电机的转速。

系统的闭环反馈控制可以实现对电机转速的精确控制。

具体的原理如下：1.转速测量：系统中通过安装转速传感器来测量电机的实时转速，并将测量值反馈给控制器。

2.错误计算：系统将设定的目标转速与实际转速进行比较，计算出误差值。

3.控制信号产生：根据误差值，系统控制器生成相应的调节信号。

4.调节信号传递：调节信号通过控制器输出，传递给电机的调速装置。

5.电机调速：电机的调速装置根据控制信号调整电机的电压和电流，从而实现对电机转速的控制。

组成部分单闭环直流调速系统主要包含以下几个组成部分：1.电机：直流电机是该系统的驱动设备，通过调整电机的电压和电流来实现转速控制。

2.电源：系统需要一个恒定的直流电源供应电机运行，并提供所需的电压和电流。

3.调速装置：调速装置是控制电机电压和电流的关键设备，通过改变输出电压和电流的大小来实现对电机转速的控制。

4.转速传感器：转速传感器用于测量电机的实际转速，并将测量值反馈给控制系统。

5.控制器：控制器是系统的核心部分，负责计算误差值并生成相应的调节信号。

6.显示器：显示器用于实时显示电机的转速和控制参数。

工作原理当系统启动时，电机会按照设定的初始转速开始运行。

转速传感器会实时测量电机的转速，并将测量值传递给控制器。

控制器根据设定的目标转速和实际转速计算出误差值。

控制器通过对误差值进行计算和处理，生成相应的调节信号。

调节信号经过控制器输出，传递给电机的调速装置。

调速装置根据调节信号调整电机的电压和电流，使电机的转速向目标转速靠近。

系统会周期性地重复上述过程，不断进行误差计算和调节信号生成，从而实现对电机转速的精确控制。

《MATLAB工程应用》转速单闭环直流调速系统仿真一、选题背景晶闸管开环直流调速系统启动电流大，转速随负载变化而变化，负载越大，转速降落越大，因此，无法在负载变动时保持转速的稳定，影响生产。

为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(单闭环或双闭环)。

对调速指标要求不高的场合，采用单闭环系统;对调速指标要求高的场合，采用双闭环系统。

按反馈的方式不同，可分为转速反馈、电流反馈、电压反馈。

在单闭环系统中，般采用转速反馈。

二、原理分析转速单闭环直流调速系统原理如图 1 转速单闭环直流调速系统原理图所示。

图 1 转速单闭环直流调速系统原理图中将反映转速变化的电压信号作为反馈信号，经过速度变换后接到电流调节器的输入端，与给定的电压U;相比较经放大后，得到移相控制电压信号Uc，用作控制整流桥的触发电路，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变整流桥的输出电压，这就构成了速度负反馈闭环系统。

图 1 转速单闭环直流调速系统原理图该系统在电机负载增加时，转速n将下降，转速反馈U n减小，导致转速的偏差ΔU n。

将增大（ΔU n=U n∗−U n），U C增加，并经移相触发器使整流器输出电压U增加，电枢电流1。

也就增加了，从而使电动机电磁转矩增加，转速n也随之升高，补偿了负载增加造成的转速降。

在MATLAB仿真中，通常省略AD采样中的变换环节，直接用测量模块得到实际物理量。

三、过程论述利用Simulink建立有静差的转速单闭环直流调速系统仿真模型。

该系统由给定信号、速度调节器、晶闸管整流桥、平波电抗器、直流电动机、速度反馈等部分组成。

与开环直流调速系统相比，二者的主电路就基本相同，系统的差别主要在控制电路上。

图 2 有静差的转速单闭环直流调速系统仿真模型图 2 有静差的转速单闭环直流调速系统仿真模型中的二极管桥模块参数设置如图 3 二极管参数设置。

在整流桥后面并一个二极管桥，主要是为了加快电动机的减速过程,同时避免在整流桥输出端出现负电压而使波形畸变。

单闭环直流调速系统的基本工作原理系统的基本原理是根据电机的实际转速和设定转速之间的误差，通过调节电源电压来控制电机的转速，使实际转速与设定转速保持一致。

具体工作过程可以分为以下几个阶段：
1.电源输入：将交流电源转换为直流电源供给电机。

交流电源经过整流电路，将交流电转换为直流电。

2.电流控制：通过变阻器来改变电压，调节电阻的大小，从而控制直流电机的输入电流。

当电阻增大时，电机的输入电流减小，反之亦然。

3.转速检测：通过转速传感器测量电机的实际转速，并将测量值与设定值进行比较，计算出转速的误差。

转速传感器通常是使用光电传感器或霍尔传感器等。

4.控制器：根据转速误差来调节电机输入电压。

控制器可以是模拟控制器或数字控制器，根据系统的要求来选择。

控制器通过与电机控制电路相连，从而控制电机的输出。

5.输出功率：经过调整电源电压后，电机输出的功率与实际负载相匹配。

控制电路会根据设定值和转速误差来调节电机输出的功率，使其尽可能接近设定值。

总结起来，单闭环直流调速系统的基本原理是通过将交流电源转换为直流电源，通过调节电压来控制电机的输入电流，利用转速传感器测量实际转速并与设定值比较，然后通过控制器调节电机的输入电压，使实际转速与设定转速之间的误差尽可能减小。

通过这种方式，可以实现对直流电机的调速控制，适应不同负载要求和工作条件。
