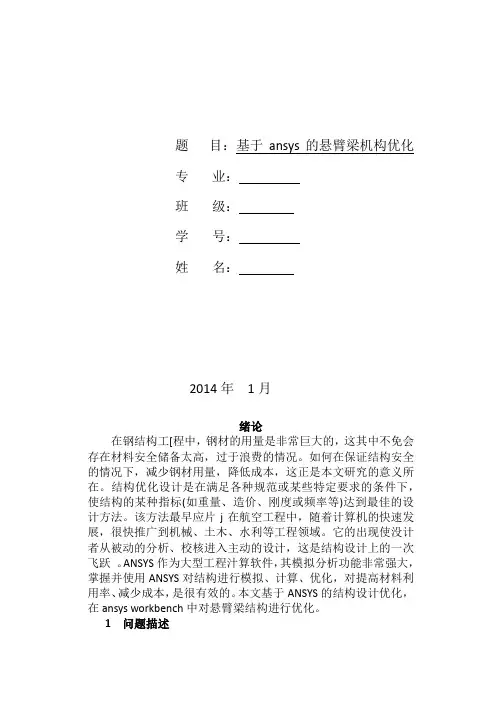

题目：基于ansys的悬臂梁机构优化专业：班级：学号：姓名：2014年1月绪论在钢结构工[程中，钢材的用量是非常巨大的，这其中不免会存在材料安全储备太高，过于浪费的情况。
如何在保证结构安全的情况下，减少钢材用量，降低成本，这正是本文研究的意义所在。
结构优化设计是在满足各种规范或某些特定要求的条件下，使结构的某种指标(如重量、造价、刚度或频率等)达到最佳的设计方法。
该方法最早应片j在航空工程中，随着计算机的快速发展，很快推广到机械、土木、水利等工程领域。
它的出现使没计者从被动的分析、校核进入主动的设计，这是结构设计上的一次飞跃。
ANSYS作为大型工程汁算软件，其模拟分析功能非常强大，掌握并使用ANSYS对结构进行模拟、计算、优化，对提高材料利用率、减少成本，是很有效的。
本文基于ANSYS的结构设计优化，在ansys workbench中对悬臂梁结构进行优化。
1问题描述一根悬臂梁长度为300mm，高度为15mm，宽度为40mm。
材料为结构钢，弹性模量E=200Gpa，泊松比u=0.3，屈服极限δ=250Mpa。
悬臂梁一端固定，另一端施加有垂直于悬臂梁90N的力。
假设悬臂梁高度10为变直径，垂直于悬臂梁的90N为变力进行优化设计，以得到尽量小的质量，同时合理的的安全系数。
几何模型如图1所示。
其中，悬臂梁高度及受力为变量，高度范围从10mm到20mm，力范围从70N到110N。
安全系数为2以上，悬臂梁质量尽可能小。
图1 几何模型图2 一端受固定约束图3 另一端受90N力2优化步骤2.1最初的分析结果最初的质量为1.413kg，最初的3张图显示当悬臂梁的高度为15mm，端部受力为90N的结果，明显安全系数过大。
图4等效应力图5总变形图6安全系数2.2设置输入输出参量2.2.1输入参量悬臂梁高度，悬臂梁端部受力悬臂梁高度和悬臂梁端部受力需要定义为变量。
首先从主界面打开Design Modeler，然后展开XYplane，接着点亮Sketch1。

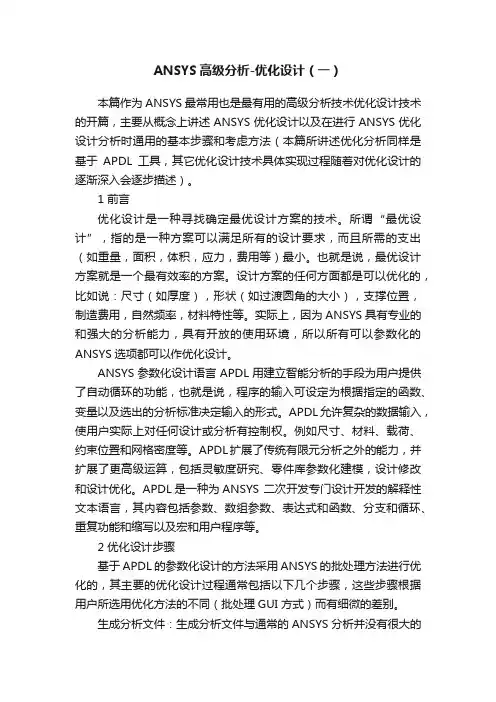

ANSYS高级分析-优化设计（一）本篇作为ANSYS最常用也是最有用的高级分析技术优化设计技术的开篇，主要从概念上讲述ANSYS优化设计以及在进行ANSYS优化设计分析时通用的基本步骤和考虑方法（本篇所讲述优化分析同样是基于APDL工具，其它优化设计技术具体实现过程随着对优化设计的逐渐深入会逐步描述）。
1 前言优化设计是一种寻找确定最优设计方案的技术。
所谓“最优设计”，指的是一种方案可以满足所有的设计要求，而且所需的支出（如重量，面积，体积，应力，费用等）最小。
也就是说，最优设计方案就是一个最有效率的方案。
设计方案的任何方面都是可以优化的，比如说：尺寸（如厚度），形状（如过渡圆角的大小），支撑位置，制造费用，自然频率，材料特性等。
实际上，因为ANSYS具有专业的和强大的分析能力，具有开放的使用环境，所以所有可以参数化的ANSYS选项都可以作优化设计。
ANSYS参数化设计语言APDL用建立智能分析的手段为用户提供了自动循环的功能，也就是说，程序的输入可设定为根据指定的函数、变量以及选出的分析标准决定输入的形式。
APDL允许复杂的数据输入，使用户实际上对任何设计或分析有控制权。
例如尺寸、材料、载荷、约束位置和网格密度等。
APDL扩展了传统有限元分析之外的能力，并扩展了更高级运算，包括灵敏度研究、零件库参数化建模，设计修改和设计优化。
APDL是一种为ANSYS 二次开发专门设计开发的解释性文本语言，其内容包括参数、数组参数、表达式和函数、分支和循环、重复功能和缩写以及宏和用户程序等。
2 优化设计步骤基于APDL的参数化设计的方法采用ANSYS的批处理方法进行优化的，其主要的优化设计过程通常包括以下几个步骤，这些步骤根据用户所选用优化方法的不同（批处理GUI 方式）而有细微的差别。
生成分析文件：生成分析文件与通常的ANSYS分析并没有很大的不同，唯一的区别就是：优化的分析文件必须是参数化的。
也就是说，必须定义一些参量，至少要把所有的设计变量，状态变量和目标变量定义为参量形式。

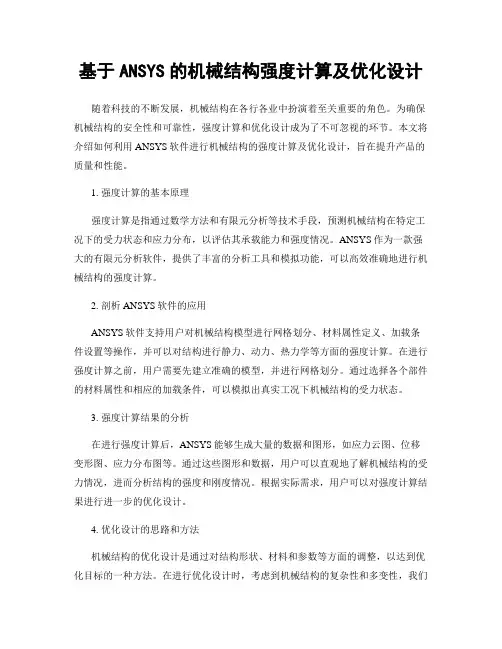

基于ANSYS的机械结构强度计算及优化设计随着科技的不断发展，机械结构在各行各业中扮演着至关重要的角色。
为确保机械结构的安全性和可靠性，强度计算和优化设计成为了不可忽视的环节。
本文将介绍如何利用ANSYS软件进行机械结构的强度计算及优化设计，旨在提升产品的质量和性能。
1. 强度计算的基本原理强度计算是指通过数学方法和有限元分析等技术手段，预测机械结构在特定工况下的受力状态和应力分布，以评估其承载能力和强度情况。
ANSYS作为一款强大的有限元分析软件，提供了丰富的分析工具和模拟功能，可以高效准确地进行机械结构的强度计算。
2. 剖析ANSYS软件的应用ANSYS软件支持用户对机械结构模型进行网格划分、材料属性定义、加载条件设置等操作，并可以对结构进行静力、动力、热力学等方面的强度计算。
在进行强度计算之前，用户需要先建立准确的模型，并进行网格划分。
通过选择各个部件的材料属性和相应的加载条件，可以模拟出真实工况下机械结构的受力状态。
3. 强度计算结果的分析在进行强度计算后，ANSYS能够生成大量的数据和图形，如应力云图、位移变形图、应力分布图等。
通过这些图形和数据，用户可以直观地了解机械结构的受力情况，进而分析结构的强度和刚度情况。
根据实际需求，用户可以对强度计算结果进行进一步的优化设计。
4. 优化设计的思路和方法机械结构的优化设计是通过对结构形状、材料和参数等方面的调整，以达到优化目标的一种方法。
在进行优化设计时，考虑到机械结构的复杂性和多变性，我们可以采用基于ANSYS软件的仿真和优化技术。
通过设置设计变量、约束条件和优化目标，可以对机械结构进行参数优化和拓扑优化，从而改善结构的性能。
5. 优化设计案例分析以一个机械零部件的优化设计为例，首先在ANSYS中建立机械结构的有限元模型并进行强度计算。
然后，设定设计变量和约束条件，以降低结构的重量和提高承载能力为优化目标，利用优化算法进行设计迭代。
通过多次迭代计算和评估，最终获得一个满足设计要求的优化结构。
ANSYS 优化设计1.认识ANSYS优化模块1.1 什么时候我需要它的帮忙？什么是ANSYS优化？我想说明一个例子要比我在这里对你絮叨半天容易理解的多。
注意过普通的水杯吗?底面圆圆的，上面加盖的哪一种.仔细观察一下，你会发现比较老式的此类水杯有一个共同特点：底面直径＝水杯高度。
图1 水杯的简化模型为什么是这样呢?因为只有满足这个条件，才能在原料耗费最少的情况下使杯子的容积最大。
在材料一定的情况下，如果水杯的底面积大，其高度必然就要小；如果高度变大了,底面积又大不了，如何调和这两者之间的矛盾？其实这恰恰就反应了一个完整的优化过程。
在这里，一个水杯的材料是一定的，所要优化的变量就是杯子底面的半径r和杯子的高度h,在ANSYS的优化模块里面把这些需要优化的变量叫做设计变量（DV）;优化的目标是要使整个水杯的容积最大，这个目标在ANSYS的优化过程里叫目标函数（OBJ);再者，对设计变量的优化有一定的限制条件，比如说整个杯子的材料不变,这些限制条件在ANSYS的优化模块中用状态变量（SV）来控制。
下面我们就来看看ANSYS中怎么通过设定DV、SV、OBJ，利用优化模块求解以上问题。
首先参数化的建立一个分析文件(假设叫volu.inp），水杯初始半径为R＝1,高度为H＝1（DV),由于水杯材料直接喝水杯的表面积有关系，这里假设水杯表面积不能大于100,这样就有S＝2πRH＋2πR2〈100（SV)，水杯的容积为V＝πR2H(OBJ)。
File:volu。
inp （用参数直接定义也可或者在命令栏内直接写)R=1H=1S=2＊3.14＊R*H+2*3。
14＊R*RV=10000/（3.14＊R*R*H）然后再建一个优化分析文件（假设叫optvolu。
inp）,设定优化变量，并求解。
/clear,nostart/input，volu，inp/optopanl,volu，inpopvar,R，dv，1，10，1e-2opvar,H,dv，1,10，1e-2opvar,S，sv,，100,1e—2opvar,V，obj,，,1e—2opkeep,onoptype，subpopsave，optvolu，opt0opexec最后，打开Ansys6.1，在命令输入框中键入“/input,optvolu，inp”，整个优化过程就开始了.图2 ANSYS优化过程图几秒钟的优化过程结束后，让我们来看一下优化的结果：/optoptlist,all图3 优化结果1上图中左右带*的SET 22是最优解，由此可以看出,要想在表面积一定的情况下使水杯容积最大，的确有这样一个规律 H=D=2＊R.有兴趣的同志可以用求极值的方法演算一下,一定会得到相同的答案。
