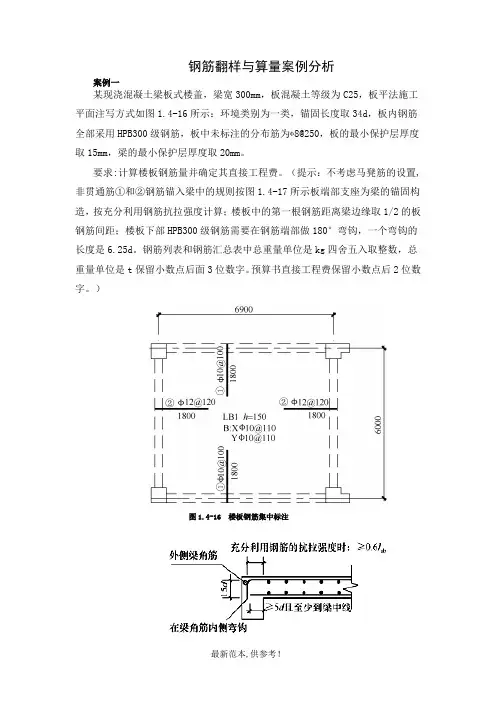

钢筋翻样与算量案例分析案例一某现浇混凝土梁板式楼盖，梁宽300mm，板混凝土等级为C25，板平法施工平面注写方式如图1.4-16所示：环境类别为一类，锚固长度取34d，板内钢筋全部采用HPB300级钢筋，板中未标注的分布筋为8@250，板的最小保护层厚度取15mm，梁的最小保护层厚度取20mm。
要求:计算楼板钢筋量并确定其直接工程费。
（提示：不考虑马凳筋的设置,非贯通筋①和②钢筋锚入梁中的规则按图1.4-17所示板端部支座为梁的锚固构造，按充分利用钢筋抗拉强度计算；楼板中的第一根钢筋距离梁边缘取1/2的板钢筋间距；楼板下部HPB300级钢筋需要在钢筋端部做180°弯钩，一个弯钩的长度是6.25d。
钢筋列表和钢筋汇总表中总重量单位是kg四舍五入取整数，总重量单位是t保留小数点后面3位数字。
预算书直接工程费保留小数点后2位数字。
）图1.4-16 楼板钢筋集中标注图1.4-17板端部支座为梁的锚固构造【分析】LB1的集中标注内容：板厚150mm，底部贯通钢筋X向和Y向钢筋均为10，间距110mm。
下部钢筋伸入支座长度取值为max(0.5bb，5d)=150 mm；板支座原位标注内容：①和②为板支座上部负弯矩钢筋，①钢筋：10，间距100mm，自梁中线向板内延伸长度为1800mm ；②钢筋：12，间距120mm，自梁中线向板内延伸长度为1800mm。
①和②钢筋锚入支座的规则按图1.4-17所示；已知条件中说明，板中未标注的分布筋为8@250，因此，与板上部负弯矩钢筋垂直的分布钢筋8，间距250mm。
分布筋与非贯通钢筋搭接长度是150 mm。
【解】1.计算锚固长度钢筋直径d=10锚固长度lab=34d=340mm>梁宽=300mm钢筋直径d=12锚固长度lab=34d=408mm >梁宽=300mm因此板上部①号和②号钢筋不能直锚到梁中，需要弯折15d锚入梁中。
按图示要求伸入到梁内的水平段钢筋长度≧0.6lab即可。

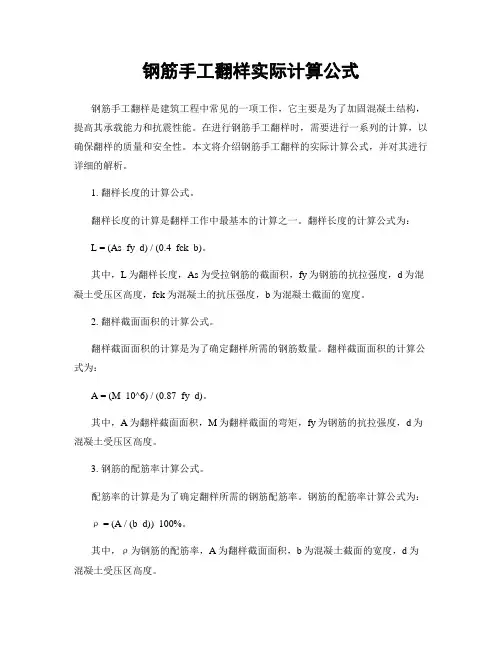

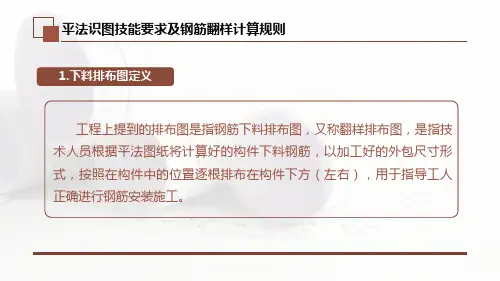

钢筋手工翻样实际计算公式钢筋手工翻样是建筑工程中常见的一项工作，它主要是为了加固混凝土结构，提高其承载能力和抗震性能。
在进行钢筋手工翻样时，需要进行一系列的计算，以确保翻样的质量和安全性。
本文将介绍钢筋手工翻样的实际计算公式，并对其进行详细的解析。
1. 翻样长度的计算公式。
翻样长度的计算是翻样工作中最基本的计算之一。
翻样长度的计算公式为：L = (As fy d) / (0.4 fck b)。
其中，L为翻样长度，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，fck为混凝土的抗压强度，b为混凝土截面的宽度。
2. 翻样截面面积的计算公式。
翻样截面面积的计算是为了确定翻样所需的钢筋数量。
翻样截面面积的计算公式为：A = (M 10^6) / (0.87 fy d)。
其中，A为翻样截面面积，M为翻样截面的弯矩，fy为钢筋的抗拉强度，d为混凝土受压区高度。
3. 钢筋的配筋率计算公式。
配筋率的计算是为了确定翻样所需的钢筋配筋率。
钢筋的配筋率计算公式为：ρ = (A / (b d)) 100%。
其中，ρ为钢筋的配筋率，A为翻样截面面积，b为混凝土截面的宽度，d为混凝土受压区高度。
4. 翻样截面的抗弯承载力计算公式。
翻样截面的抗弯承载力计算是为了确定翻样截面的承载能力。
翻样截面的抗弯承载力计算公式为：Mn = As fy (d a)。
其中，Mn为翻样截面的抗弯承载力，As为受拉钢筋的截面积，fy为钢筋的抗拉强度，d为混凝土受压区高度，a为受拉钢筋的有效高度。
5. 翻样截面的抗剪承载力计算公式。
翻样截面的抗剪承载力计算是为了确定翻样截面的抗剪能力。
翻样截面的抗剪承载力计算公式为：Vn = 0.87 fy As / s。
其中，Vn为翻样截面的抗剪承载力，fy为钢筋的抗拉强度，As为受拉钢筋的截面积，s为受拉钢筋的间距。
通过以上的实际计算公式，我们可以得到钢筋手工翻样所需的各项参数，从而确保翻样的质量和安全性。

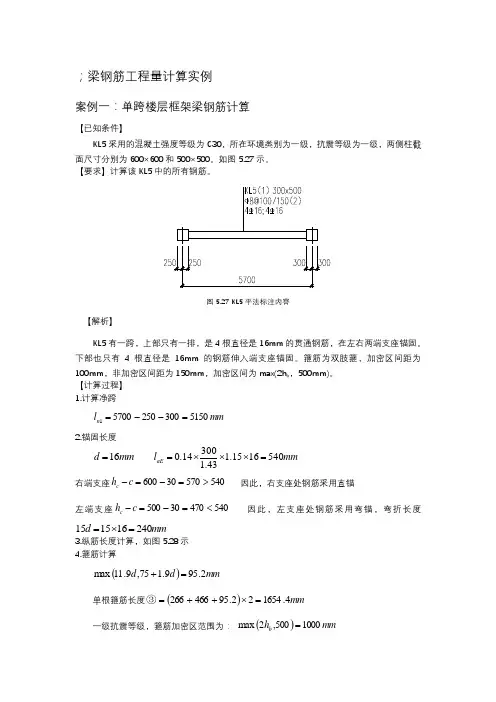

；梁钢筋工程量计算实例案例一：单跨楼层框架梁钢筋计算【已知条件】KL5采用的混凝土强度等级为C30，所在环境类别为一级，抗震等级为一级，两侧柱截面尺寸分别为600×600和500×500。
如图5.27示。
【要求】计算该KL5中的所有钢筋。
图5.27 KL5平法标注内容【解析】KL5有一跨，上部只有一排，是4根直径是16mm 的贯通钢筋，在左右两端支座锚固。
下部也只有4根直径是16mm 的钢筋伸入端支座锚固。
箍筋为双肢箍，加密区间距为100mm ，非加密区间距为150mm ，加密区间为max(2h b ，500mm)。
【计算过程】 1.计算净跨mm l n 515030025057001=--=2.锚固长度mm d 16= mm l aE 5401615.143.130014.0=⨯⨯⨯= 右端支座54057030600>=-=-c h c 因此，右支座处钢筋采用直锚左端支座54047030500<=-=-c h c 因此，左支座处钢筋采用弯锚，弯折长度mm d 240161515=⨯=3.纵筋长度计算，如图5.28示4.箍筋计算()mm d d 2.959.175,9.11m ax =+单根箍筋长度()mm 4.165422.95466266=⨯++=③ 一级抗震等级，箍筋加密区范围为： ()mm h b 1000500,2max =箍筋根根数4211502000515021100501000=⎪⎭⎫ ⎝⎛--+⨯⎪⎭⎫⎝⎛+-= 5.框架梁钢筋翻样图图5.28 KL5钢筋翻样图6.钢筋列表7.钢筋材料汇总表案例二：两跨楼层框架梁钢筋计算实例【已知条件】如图5.29示，KL1采用混凝土等级C30，环境类别一类，抗震等级一级，柱截面尺寸600×600。
【要求】计算该KL1中的所有钢筋。
图5.29 KL1平法标注内容【解析】由已知可知：框架梁混凝土保护层厚度为25mm，柱的保护层度为30mm。
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

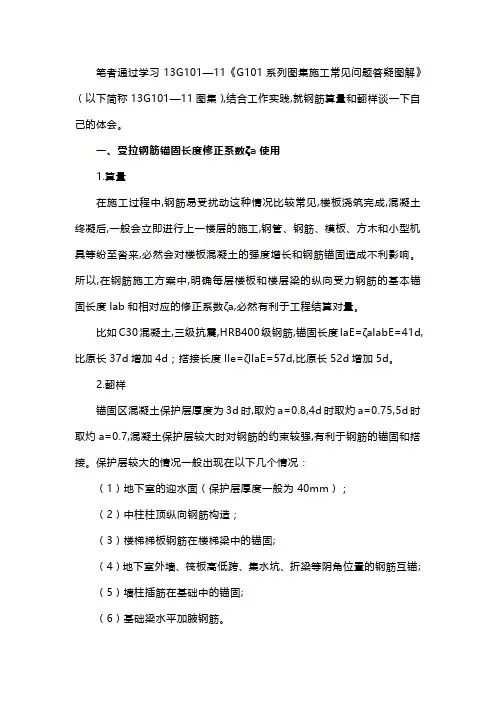

笔者通过学习13G101—11《G101系列图集施工常见问题答疑图解》（以下简称13G101—11图集）,结合工作实践,就钢筋算量和翻样谈一下自己的体会。
一、受拉钢筋锚固长度修正系数ζa使用1.算量在施工过程中,钢筋易受扰动这种情况比较常见,楼板浇筑完成,混凝土终凝后,一般会立即进行上一楼层的施工,钢管、钢筋、模板、方木和小型机具等纷至沓来,必然会对楼板混凝土的强度增长和钢筋锚固造成不利影响。
所以,在钢筋施工方案中,明确每层楼板和楼层梁的纵向受力钢筋的基本锚固长度lab和相对应的修正系数ζa,必然有利于工程结算对量。
比如C30混凝土,三级抗震,HRB400级钢筋,锚固长度laE=ζalabE=41d,比原长37d增加4d；搭接长度lle=ζllaE=57d,比原长52d增加5d。
2.翻样锚固区混凝土保护层厚度为3d时,取灼a=0.8,4d时取灼a=0.75,5d时取灼a=0.7,混凝土保护层较大时对钢筋的约束较强,有利于钢筋的锚固和搭接。
保护层较大的情况一般出现在以下几个情况：（1）地下室的迎水面（保护层厚度一般为40mm）；（2）中柱柱顶纵向钢筋构造；（3）楼梯梯板钢筋在楼梯梁中的锚固;（4）地下室外墙、筏板高低跨、集水坑、折梁等阴角位置的钢筋互锚;（5）墙柱插筋在基础中的锚固;（6）基础梁水平加腋钢筋。
以情况（2）为例,某地下车库的柱采用C30混凝土,三级抗震,HRB400级钢筋,配筋见图1,柱顶框梁高h=700mm,柱边筋C20不考虑ζa的直锚长度为37伊20=740（mm）,大于梁高,需要伸至柱顶做12d弯折。
柱边筋在梁内部的断料长度为L1=890（mm）。
图1 某地下车库柱配筋示意如图1所示,柱纵筋在梁内部的间距和混凝土保护层厚度均大于5d,ζa=0.7,则直锚长度为0.7x37x20=520（mm）,小于梁高,伸至柱顶后不需要弯折,所以柱边筋在梁内部的断料长度为L2=700-50=650（mm）,用料节约240mm；意义更大的是柱顶无弯折有利于梁柱核心区的钢筋绑扎和混凝土浇筑及振捣质量。
