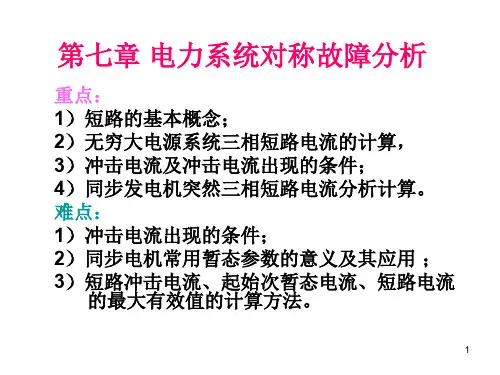

ch07电力系统对称故障分析

实验六电力系统对称故障计算及分析一、实验简介本实验采用九节点电网模型进行，调用EMS中的“故障分析”高级应用功能。

通过本实验，加深对较复杂系统故障计算的理解。

二、实验目的1．掌握在仿真系统中设置故障。

2．对比不同地点相同故障下短路电流在电网中的分布状况。

三、实验内容1. 对比线路三相短路前后各电气量的变化，掌握故障分量的换算。

2. 比较线路在不同地点三相短路时同一线路上故障电流的变化。

四、实验步骤及要求启动仿真系统。

运行桌面仿真系统启动文件，进入EMS下“工作平台”，在当前窗口下拉式菜单中依次执行“状态估计”、“故障分析”。

在故障计算及分析中，有时需要考虑系统的接地方式，这就涉及到变压器中性点接地刀的操作。

在仿真系统的“故障分析”窗口对接地刀的具体操作方法是：选中接地刀，按右键，选“执行中性点接地刀操作”，则原来断开的接地刀就闭合；执行同样操作，也能使原来闭合的接地刀就断开。

可根据需要进行相应操作。

1.不同地点三相短路对比打开九节点全网图，点击线路LineAto2并按下右键，在弹出的菜单项中选“设置故障”，在出现的窗口中“故障类型”栏选择“设置ABC三相短路”，故障位置在线路中部(50%)，故障持续时间设为50ms。

按确定后，在菜单栏上选择“请求故障计算”，系统便进行故障计算。

在当前“功率潮流”状态下点击“功率潮流”的下拉式菜单，分别选择“故障A相”、“故障B相”、“故障C相”等，电网元件模型上便会出现相应的不同的值，观察记录下各状态下故障线路LineAto2的故障电流和各节点母线电压。

在菜单栏上选择“故障分析”---“清除操作”后，返回基态潮流。

此时再对线路LineBto2设置三相短路故障，具体操作方法和步骤与上一步相同，设置故障的信息也与上一步统一，以保证结果有较好的可比性。

在线路LineBto2上按右键，选择“设置ABC三相故障”，故障位置、持续时间设为50ms，按确定后，在菜单栏上选择“请求故障计算”，系统便进行故障计算。

7 电力系统对称故障分析计算7. 1 习题1) 电力系统短路的类型有那些？那些类型与中性点接地方式有关？2）什么是横向故障？什么是纵向故障？3）短路有什么危害？4）无限大容量电源的含意是什么？5）什么是最恶劣的短路条件？6）什么是冲击电流？什么是冲击系数？7）无限大容量电源供电系统发生对称三相短路周期分量是否衰减？8）无限大容量电源供电系统发生对称三相短路是否每一相都出现冲击电流？9）什么是无限大容量电源供电系统短路电流最大有效值？如何计算？10）无限大容量电源供电系统短路电流含那些分量？交流分量、直流分量都衰减吗？衰减常数如何确定？11）用瞬时值计算公式说明t=0时周期分量与非周期分量的关系。

12）下图为长方形超导线圈长lm，宽1m，处于均匀磁场B0中，其线圈平面与磁场B0垂直时闭合开关k，此时超导线圈的磁链是多少？线圈转90○时，磁链又是多少？k图7- 1 习题7-1213）为什么设定发电机电流、电压、磁链的正方向？每个回路的电流、电压和各绕组磁链的正方向、绕组轴线正方向如何规定？14）写出a相回路的瞬态电压方程（考虑其它绕组对a相回路的互感）。

15）（7-1）式回路方程与磁链方程（7-2）式什么关系？16）（7-1）式回路方程是否可解？为什么？17）哪些电感系数不变化？为什么不变化？18）什么是磁链？什么是一个绕组的自磁链？什么是绕组之间的互磁链？什么是一个绕组的总磁链？19）什么是综合相量？在派克变换中的作用是什么？20）什么是派克变换矩阵？为什么进行克变换？电流、电压、磁链的派克变换矩阵是否相同？21）派克变换矩阵中的θ角是什么角？22）以知a ，b ，c 三相电压u t a =+1sin()ωα，u t b =+-11200sin()ωα，u t c =++11200sin()ωα，求d ，q ，0轴电压。

23）读者自己对磁链方程（7-2）式到（7-9）和回路方程（7-1）式到（7-8）式的做一次派克变换推导。

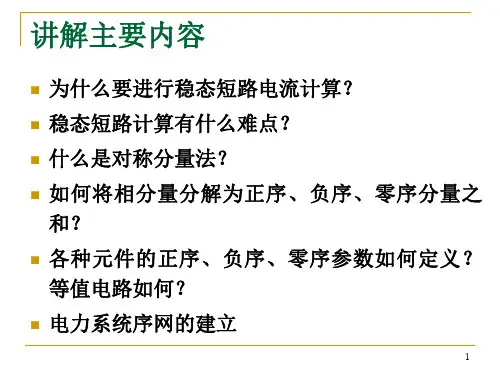

电⼒-故障分析理论及对称分量法内容包括对称分量法介绍（正序、负序、零序理论计算），电⼒系统故障分析理论，CAD作图与matlab软件计算。

紫⾊⽂字是超链接，点击⾃动跳转⾄相关博⽂。

持续更新，原创不易！⽬录：⼀、对称分量法1、对称分量法介绍2、对称分量法计算正序、负序、零序1）CAD作图法 2）matlab软件计算⼆、电⼒系统故障分析理论1、电⼒系统典型故障分析的⼀般⽅法2、单相接地短路K（1）故障分析3、两相短路K（2）故障分析4、两相接地短路K（1.1）故障分析5、三相短路K（3）故障分析6、总结三、电⼒-配电⽹故障定位及隔离四、电⼒-故障录波(向量图)-----------------------------------------------------------------------------------------------------------------⼀、对称分量法1、对称分量法介绍正常运⾏的电⼒系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个⾓度（Φ），如图1。

对称分量法是分析电⼒系统三相不平衡的有效⽅法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电⼒系统不平衡的问题转化成平衡问题进⾏处理。

在三相电路中，对于任意⼀组不对称的三相相量（电压或电流），可以分解为3组三相对称的分量。

---------------当选择A相作为基准相时，正序时三相相量与其对称分量之间的关系（如电流）为：IA=Ia1+Ia2+Ia0-------------------------IB=Ib1+Ib2+Ib0=α2Ia1+αIa2+Ia0-------------------------IC=Ic1+Ic2+Ic0=αIa1+α2Ia2+Ia0-------------------------对于正序分量：Ib1=α2Ia1，Ic1=αIa1对于负序分量：Ib2=αIa2，Ic2=α2Ia2对于零序分量：Ia0=Ib0=Ic0式中α为运算⼦，α=1∠120°，有α2＝1∠240°, α3＝1, α+α2+1=0（此处α^2=α2，即(-1/2+√3/2j)^2=-1/2-√3/2j）---------------由各相电流求电流序分量：I1=Ia1= 1/3(IA +αIB +α2 IC)I2=Ia2= 1/3(IA +α2 IB +αIC)I0=Ia0= 1/3(IA +IB +IC)以上3个等式可以通过代数⽅法或物理意义（⽅法）求解。
