第十一章电力系统简单不对称故障的分析和计算

《电力系统分析》
不对称故障的分析与计算
水利与建筑工程学院
电气与动力实验室
1、不对称短路分析与计算
一、实验目的
1、掌握运用Matlab进行电力系统仿真实验的方法；
2、理解导纳矩阵、阻抗矩阵及其求解方法；
3、掌握不对称短路的分析和计算方法；
4、学会编写程序分析不对称故障。

二、预习与思考
1、用Matlab对基本的矩阵进行运算。

2、导纳矩阵、阻抗矩阵有何关系，如何求取阻抗矩阵？
3、不对称短路有哪些，它们的边界条件分别是什么，如何形成它们的复合序网络图？
4、如何用程序实现不对称短路的计算？
三、系统网络及参数
图1 系统网络图
表1 元件参数及阻抗
四、实验步骤和要求
1、根据以上网络和参数，编写程序进行下列故障情况下的故障电流、节点电压和线路电流的计算。

（1）通过故障阻抗Z f=j0.1p.u., 节点3发生三相短路；
（2）通过故障阻抗Z f=j0.1p.u.,节点3发生单相接地短路；
（3）通过故障阻抗Z f=j0.1p.u.,节点3发生相间短路；
（4）通过故障阻抗Z f=j0.1p.u.,节点3发生两相接地短路。

五、实验报告
1、完成下表2-表9。

表2 节点3发生三相对称短路时的故障电流
表3 节点3发生三相对称短路时各节点电压
表4 节点3发生单相短路时的故障电流
表5 节点3发生单相短路时各节点电压
表6 节点3发生相间短路时的故障电流
表7 节点3发生相间短路时各节点电压
表8 节点3发生两相接地短路时的故障电流
表9 节点3发生两相接地短路时各节点电压
2、书面解答本实验的思考题。

对称分量法及元件的序模型与参数Symmetrical Components Method，Sequence ModelAnd Parameters第17讲问题1、计算电力系统三相不对称故障的总体思路？2、如何将相分量分解为正序、负序、零序分量之和？3、正常电力系统如何对正序、负序、零序三序解耦？4、发电机、线路的正序、负序、零序等值参数的定义及等值电路5、中性点上的阻抗对发电机或负荷的正序、负序、零序阻抗有什么影响？6、如何根据变压器的连接组别确定其零序等值电路？如何计算不对称短路故障？1、对于三相短路（对称短路），可用一相代表三相进行计算，采用相量分析方法，非常简单。

2、对于不对称故障，无法用一相代替三相，因而计算复杂，必须寻求新的方法。

单相短路无法用一相代替三相，如何求解？1、对称分量法(Symmetrical Components)•不对称故障后电力系统的特点•对称分量法•正序、负序、零序分量(Positive, Negative and Zero Sequence Components)等值2、各序分量对对称电力系统的作用•正常电力系统元件的对称性；三相参数完全相同三相参数循环(旋转)对称由这些元件连接成的电力系统是三相对称的。

•各序分量电量作用于对称系统的性质各序分量作用于对称系统的性质稳态分析中已有的结论：1、三相对称的网络注入三相正序电流，节点上只产生三相正序电压；三相正序电压施加在三相对称的网络只产生三相正序电流。

发电机正序电压加到电力网上，只产生正序电压与正序电流推测的结论：2、三相对称的网络注入三相负序电流，节点上只产生三相负序电压；三相负序电压施加在三相对称的网络只产生三相负序电流。

3、三相对称的网络注入三相零序电流，节点上只产生三相零序电压；三相零序电压施加在三相对称的网络只产生三相零序电流。

⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡++++++=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡++++++=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡222222222222222222222)()()(a s n ma m s n a n m s a s a n a m a m a s a n a n a m a s cb a s n mm s n n m s c b a I a Z a Z Z I a Z a Z Z I a Z a Z Z I a Z I a Z I Z I a Z I a Z I Z I a Z I a Z I Z I I I Z Z Z Z Z Z Z Z Z U U U 如对称矩阵加负序电流，产生的电压为所以ac a b U a U U a U ==,2负序电流产生的电压为负序电压！⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡++++++=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡++++++=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡000000000000000)()()(a s n m a m s n a n m s a s a n a m a m a s a n a n a m a s c b a s n mm s n n m s c b a I Z Z Z I Z Z Z I Z Z Z I Z I Z I Z I Z I Z I Z I Z I Z I Z I I I Z Z Z Z Z Z Z Z Z U U U 对称矩阵加零序电流，产生的电压为所以ab c U U U ==零序电流产生的电压为零序电压！定理2正序量作用于对称系统后只产生正序量；负序量作用于对称系统后只产生负序量；零序量作用于对称系统后只产生零序量；三种分量对对称电力系统相互独立，互相解耦。

电力系统不对称故障分析与计算及其程序设计电力系统是现代社会不可或缺的组成部分。

在电力系统中，不对称故障是一种严重的故障，其影响可以导致电力系统的瘫痪。

因此，不对称故障分析与计算非常重要，是电力系统维护的基础工作之一。

本文将重点讨论电力系统不对称故障分析与计算及其程序设计。

1. 不对称故障的概念不对称故障是指在电力系统中，一侧电源与另一侧负载不对称导致的故障。

不对称故障通常包括短路故障和开路故障两种情况。

短路故障是指两个相之间或者相与地之间的短路，导致电路异常加热、设备损坏、电压降低等问题。

开路故障是指电路中出现的缺失和断路，导致电流无法正常流动，使电力系统无法正常运行。

2. 不对称故障分析与计算在出现不对称故障时，需要进行分析和计算。

基本的不对称故障分析和计算包括以下内容：（1）不对称故障电流的计算。

不对称故障电流是指出现不对称故障时电路中的电流。

不同类型的故障电流计算方法不同，需要根据具体情况进行计算。

不对称故障电流的计算非常关键，可以为后续的故障处理提供依据。

（2）故障影响分析。

不对称故障会对电力系统产生不同程度的影响，包括电压降低、设备故障、负荷损失等。

需要进行故障影响分析，为后续处理提供依据。

（3）电力系统稳态分析。

在不对称故障发生时，需要进行电力系统的稳态分析，分析电力系统受故障干扰后的运行情况，为后续处理提供可靠的指导。

3. 不对称故障计算程序设计对于电力系统不对称故障计算，可以设计相应的计算程序，以提高计算效率和准确性。

根据不同的故障情况和计算需求，可以设计不同的计算程序。

一般而言，不对称故障计算程序应包括以下部分：（1）输入信息。

输入信息主要包括电路图、电力系统参数、故障类型等。

输入信息的准确性对计算结果具有重要的影响。

（2）故障电流计算。

根据输入的电路图和电力系统参数，计算不对称故障电流。

不对称故障电流是不对称故障计算的基础。

（3）故障影响分析。

根据不对称故障电流，计算电力系统电压降低、设备故障等影响，预测故障对电力系统的影响程度。

电力系统不对称故障的分析计算1. 引言电力系统是现代社会中不可或缺的根底设施之一。

然而，由于各种原因，电力系统可能会发生不对称故障，导致电力系统的正常运行受到严重影响甚至导致短路事故。

因此，对电力系统不对称故障进行分析和计算是非常重要的。

本文将分析电力系统不对称故障的原因、特点以及进行相应计算的方法，并使用Markdown文本格式进行输出。

2. 不对称故障的原因和特点不对称故障是指电力系统中出现相序不对称的故障。

其主要原因包括：单相接地故障、双相接地故障以及两相短路故障等。

不对称故障的特点如下：1.电流和电压的相位不同：在不对称故障中，电流和电压的相位不同，通常表现为电流和电压波形的不对称。

2.非对称系统功率：由于不对称故障，电力系统中的功率将变得非对称。

正常情况下，三相电流和电压的功率应该平衡，但在不对称故障中，这种平衡被破坏。

3.对称分量的存在：在不对称故障中，由于相序的不同，电流和电压中会存在对称正序分量、对称负序分量和零序分量。

3. 不对称故障的分析计算方法对于不对称故障的分析计算，一般可以采用以下步骤：3.1 系统参数获取首先，需要获取电力系统的各项参数，包括发电机、变压器、线路和负载的参数等。

这些参数将用于后续的计算。

3.2 故障状态建模根据故障的类型和位置，对故障状态进行建模。

常见的故障状态包括单相接地故障、双相接地故障和两相短路故障等。

3.3 网络方程建立基于故障状态的建模，可以建立电力系统的节点方程或潮流方程。

通过求解节点方程或潮流方程，可以得到电流和电压的分布情况。

3.4 不对称故障计算根据网络方程的求解结果，可以计算不对称故障中电流、电压和功率的各项指标，包括正序分量电流、负序分量电流、零序电流等。

3.5 故障保护和控制根据不对称故障的计算结果，可以对故障保护和控制系统进行设计和优化。

通过故障保护和控制系统的响应，可以及时检测和隔离故障，保证电力系统的平安运行。

4. 结论电力系统不对称故障的分析计算是确保电力系统平安运行的重要步骤。

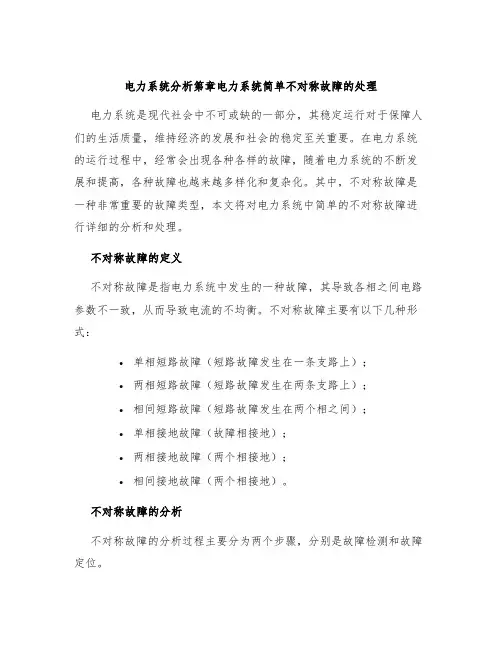

电力系统分析第章电力系统简单不对称故障的处理电力系统是现代社会中不可或缺的一部分，其稳定运行对于保障人们的生活质量，维持经济的发展和社会的稳定至关重要。

在电力系统的运行过程中，经常会出现各种各样的故障，随着电力系统的不断发展和提高，各种故障也越来越多样化和复杂化。

其中，不对称故障是一种非常重要的故障类型，本文将对电力系统中简单的不对称故障进行详细的分析和处理。

不对称故障的定义不对称故障是指电力系统中发生的一种故障，其导致各相之间电路参数不一致，从而导致电流的不均衡。

不对称故障主要有以下几种形式：•单相短路故障（短路故障发生在一条支路上）；•两相短路故障（短路故障发生在两条支路上）；•相间短路故障（短路故障发生在两个相之间）；•单相接地故障（故障相接地）；•两相接地故障（两个相接地）；•相间接地故障（两个相接地）。

不对称故障的分析不对称故障的分析过程主要分为两个步骤，分别是故障检测和故障定位。

故障检测的主要目的是确定发生故障的支路或电气设备，以便进行故障隔离和修复。

常用的故障检测方法有以下几种：•变压器过热检测法；•相序保护法；•电流差动保护法；•波形比较法；•同步检测法。

故障定位故障定位的主要目的是确定故障的位置，以便快速修复。

常用的故障定位方法有以下几种：•距离保护法；•相位比较法；•反演法；•差动保护法不对称故障的处理不对称故障的处理主要分为两个步骤，分别是故障隔离和故障恢复。

故障隔离的主要目的是将故障部分与正常工作部分切断联系，以免故障扩大影响，损坏更多的设备甚至引起电力系统的崩溃。

常用的故障隔离方法有以下几种：•手动隔离法；•自动隔离法；•线路转换法。

故障恢复故障恢复的主要目的是修复故障，恢复电力系统的正常运行。

故障恢复的步骤主要分为以下几个阶段：•修复故障部分；•恢复与故障部分切断的联系；•逐步恢复电力系统的正常运行。

结论不对称故障是电力系统中常见的故障类型之一，其在电力系统的运行过程中有着重要的意义。

摘要电力系统发生不对称短路故障的可能性是最大的，本课题要求通过对电力系统分析不对称短路故障进行分析与计算，为电力系统的规划设计、安全运行、设备选择和继电保护等提供重要的依据。

关键字：标么值；等值电路；不对称故障目录一、基础资料 (3)二、设计内容 (3)1.选择110kV为电压基本级，画出用标幺值表示的各序等值电路。

并求出各序元件的参数。

(3)2.化简各序等值电路并求出各序总等值电抗。

(6)3.K处发生单相直接接地短路，列出边界条件并画出复合相序图。

求出短路电流。

(7)4.设在K处发生两相直接接地短路，列出边界条件并画出复合相序图。

求出短路电流。

(9)5.讨论正序定则及其应用。

并用正序定则直接求在K处发生两相直接短路时的短路电流。

(11)三、设计小结 (12)四、参考文献 (12)附录 (12)一、基础资料1. 电力系统简单结构图如图1所示。

图1 电力系统结构图在K 点发生不对称短路，系统各元件标幺值参数如下：（为简洁，不加下标*） 发电机G1和G2：S n =120MV A ，U n =10.5kV ，次暂态电动势标幺值1.67，次暂态电抗标幺值0.9，负序电抗标幺值0.45；变压器T1：S n =60MV A ，U K %=10.5 变压器T2：S n =60MV A ，U K %=10.5线路L=105km ，单位长度电抗x 1= 0.4Ω/km ，x 0=3 x 1, 负荷L1：S n =60MV A ，X 1=1.2，X 2=0.35 负荷L2：S n =40MV A ，X 1=1.2，X 2=0.35 取S B =120MV A 和U B 为所在级平均额定电压。

二、设计内容1.选择110kV 为电压基本级，画出用标幺值表示的各序等值电路。

并求出各序元件的参数（要求列出基本公式，并加说明）在产品样本中，电力系统中各电器设备如发电机、变压器、电抗器等所给出的都是标么值，即以本身额定值为基准的标么值或百分值。

电力系统分析第二版(孟祥萍著)课后答案下载电力系统分析(第2版)内容介绍第一篇电力系统的稳态分析第1章电力系统的基本概念1.1 电力系统的组成和特点1.2 电力系统的电压等级和规定1.3 电力系统的接线方式1.4 电力线路的结构小结思考题与习题第2章电力网各元件的参数和等值电路2.1 输电线路的参数2.2 输电线路的等值电路2.3 变压器的等值电路及参数2.4 标么制小结思考题与习题第3章简单电力系统的潮流计算3.1 基本概念3.2 开式网络电压和功率分布计算3.3 简单闭式网络的电压和功率分布计算小结思考题与习题第4章电力系统的有功功率平衡与频率调整 4.1 概述4.2 自动调速系统4.3 电力系统的频率特性4.4 电力系统的频率调整4.5 电力系统中有功功率的平衡小结思考题与习题第5章电力系统的无功功率平衡与电压调整 5.1 电压调整的必要性5.2 电力系统的无功功率平衡5.3 电力系统的电压管理5.4 电压调整的措施小结思考题与习题第6章电力系统的经济运行6.1 电力系统负荷和负荷曲线6.2 电力系统有功功率负荷的经济分配6.3 电力网中的电能损耗6.4 降低电力网电能损耗的措施小结思考题与习题第二篇电力系统的电磁暂态第7章同步发电机的基本方程7.1 同步发电机的原始方程7.2 d、q、0坐标系统的发电机基本方程7.3 同步电机的稳态运行小结思考题与习题第8章电力系统三相短路的暂态过程8.1 短路的基本概念8.2 无限大功率电源供电系统的三相短路分析8.3 无阻尼绕组同步发电机突然三相短路的分析 8.4 计及阻尼绕组的同步电机突然三相短路分析 8.5 强行励磁对同步电机三相短路的影响小结思考题与习题第9章电力系统三相短路电流的实用计算9.1 交流分量电流初始值的计算9.2 起始次暂态电流和冲击电流的计算9.3 计算曲线法9.4 转移阻抗及电流分布系数小结思考题与习题第10章电力系统各元件的序阻抗和等值电路 10.1 对称分量法10.2 对称分量法在不对称故障分析中的应用10.3 同步发电机的负序和零序电抗10.4 异步电动机的负序电抗和零序电抗10.5 变压器的零序电抗10.6 架空输电线的零序阻抗10.7 电缆线路的零序阻抗10.8 电力系统的序网络小结思考题与习题第11章电力系统简单不对称故障的分析和计算 11.1 单相接地短路11.2 两相短路11.3 两相短路接地11.4 正序等效定则的应用11.5 非故障处电流和电压的计算11.6 非全相运行的分析计算小结思考题与习题第三篇电力系统的机电暂态第12章电力系统稳定性概述12.1 概述12.2 同步发电机组的转子运动方程12.3 简单电力系统的功角特性12.4 复杂电力系统的功角特性12.5 同步发电机自动调节励磁系统小结思考题与习题第13章电力系统静态稳定13.1 简单电力系统的静态稳定13.2 负荷的静态稳定13.3 小干扰法分析电力系统静态稳定13.4 自动调节励磁系统对静态稳定的影响 13.5 提高电力系统静态稳定的措施小结思考题与习题第14章电力系统暂态稳定14.1 电力系统暂态稳定概述14.2 简单电力系统的暂态稳定14.3 复杂电力系统暂态稳定的分析计算 14.4 提高电力系统暂态稳定性的措施14.5 电力系统的异步运行小结思考题与习题第四篇电力系统计算的计算机算法第15章电力网络的数学模型15.1 电力网络的基本方程式15.2 节点导纳矩阵及其算法15.3 节点阻抗矩阵及其算法小结思考题与习题第16章电力系统故障的计算机算法16.1 概述16.2 对称故障的计算机算法16.3 简单不对称故障的计算机算法小结思考题与习题第17章电力系统潮流计算的计算机算法 17.1 概述17.2 潮流计算的基本方程17.3 牛顿-拉夫逊法潮流计算17.4 pq分解法潮流计算小结思考题与习题第18章电力系统稳定的计算机算法18.1 简化模型的暂态稳定计算18.2 简化模型的静态稳定计算小结思考题与习题附录附录1 程序清单1.1 形成节点导纳矩阵1.2 形成节点阻抗矩阵1.3 对称故障的计算1.4 用计算曲线计算对称故障1.5 简单不对称故障的计算1.6 牛顿-拉夫逊法潮流计算1.7 户口分解法潮流计算1.8 分段法确定发电机转子摇摆曲线1.9 小干扰法判断系统的静态稳定附录2 短路电流周期分量计算曲线数字表参考文献电力系统分析(第2版)目录《电力系统分析(第2版)》是教育科学“十五”国家规划课题研究成果之一。

电力系统分析第三版于永源答案【篇一：电力系统分析课后习题解答】t>第1章绪论1-1答：能保证电气设备正常运行，且具有最佳技术指标和经济指标的电压，称为额定电压。

用电设备的额定电压和电网的额定电压相等。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿电网上的电压损失。

变压器一次绕组的额定电压等于电网的额定电压。

当升压变压器与发电机直接相连时，一次绕组的额定电压与发电机的额定电压相同。

变压器二次绕组的额定电压一般比同级电网的额定电压高10％。

当变压器二次侧输电距离较短，或变压器阻抗较小（小于7％）时，二次绕组的额定电压可只比同级电网的额定电压高5％。

1-2答：一般情况下，输电线路的电压越高，可输送的容量（输电能力）就越大，输送的距离也越远。

因为输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。

在相同电压下，要输送较远的距离，则输送的容量就小，要输送较大的容量，则输送的距离就短。

当然，输送容量和距离还要取决于其它技术条件以及是否采取了补偿措施等。

1-3 答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。

1-4解：（1）g：10.5kv；t-1：10.5kv/242kv；t-2：220kv/121kv，220kv/38.5kv；t-3：110kv/11kv；t-4：35kv/6.6kv；t-5：10.5kv/3.3kv，（长线路） 10.5kv/3.15kv （短线路）t-2工作于主抽头：实际变比为kt-2(1-2)=220/121=1.818；kt-2(1-3)=220/38.5=5.714；kt-2(2-3)=121/38.5=3.143；1-5解：由已知条件，可得日总耗电量为wd?70?2?50?4?80?2?100?4?80?2?90?4?120?4?70?2?2040mw 则日平均负荷为pav?wd2040??85mw 2424负荷率为km?pavp8550??0.708；最小负荷系数为a?min??0.417 pmax120pmax1201-6解：系统年持续负荷曲线如图所示。

电力系统分析习题集华北电力大学前言。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章 电力系统潮流的计算机算法 第五章 电力系统的有功功率和频率调整 第六章 电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章 电力系统故障分析的基本知识 第八章 同步发电机突然三相短路分析 第九章 电力系统三相短路的实用计算第十章 对称分量法及元件的各序参数和等值电路 第十一章 不对称故障的分析、计算 第十二章 电力系统各元件的机电特性 第十三章 电力系统静态稳定附录1-51-6比。

1-8比较两种接地方式的优缺点，分析其适用范围。

1-9什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非么增加3倍？故障相电压为什1-10若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11什么叫分裂导线、扩径导线？为什么要用这种导线？1-12架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章 电力系统各元件的参数及等值网络2-1一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

2-2某220kV 输电线路选用LGJ —300型导线，直径为24.2mm,水平排列，线间距离为6m ，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。

2-3某电力网由双回110kV 的输电线向末端变电所供电，其接线如图2-3（a ）所示，输电线长100km ，用LGJ —120型导线，在杆塔上布置如图2-3（b ）。

末端变电所装两台110/11kV 、20000kVA2-4400mm ，1.0。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章 电力系统的有功功率和频率调整 第六章 电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章 电力系统故障分析的基本知识 第八章 同步发电机突然三相短路分析 第九章 电力系统三相短路的实用计算第十章 对称分量法及元件的各序参数和等值电路 第十一章 不对称故障的分析、计算 第十二章 电力系统各元件的机电特性 第十三章 电力系统静态稳定 第十四章 电力系统暂态稳定 第十五章 研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章 电力系统的基本概念1-1什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？ 1-3我国电网的电压等级有哪些？1-4标出图1-4电力系统中各元件的额定电压。

电力系统不对称故障的分析电力系统不对称故障是指在三相电力系统中，其中一相发生了损坏或故障，导致系统中三相电压、电流、功率等参数不再保持对称。

不对称故障会导致电力系统运行不稳定，甚至造成设备损坏和系统瘫痪。

因此，对电力系统不对称故障的分析非常重要。

首先，对电力系统不对称故障进行分析需要进行故障现象的测量和记录。

可以通过测量故障相电压和电流、功率因素等参数来了解故障的具体情况。

同时，还可以记录故障发生时的系统状态和操作情况，为后续的故障分析提供依据。

其次，根据故障现象的测量和记录，初步判断故障的类型。

电力系统不对称故障可以分为单相短路故障、单相接地故障和线路不平衡故障等。

通过分析故障相电压和电流的变化规律，可以初步判断故障的类型。

然后，根据故障类型，进行故障点的定位。

故障点的定位可以通过测量故障传播速度和故障电流的方向来实现。

根据故障点位置的确定，可以进行局部化抢修和恢复供电，减少故障对系统的影响。

最后，进行故障原因分析。

故障原因分析是解决电力系统不对称故障的关键步骤，可以通过多种方法来实现。

例如，可以通过现场勘查、设备检测和故障模拟等方法来找出故障的具体原因。

同时，还可以利用故障记录仪、故障模拟软件等辅助工具，对故障进行仿真和分析。

在进行故障原因分析时，还需要考虑故障的影响范围、时间和条件等因素。

通过对故障原因的准确分析，可以采取相应的措施来防止和排除类似故障的再次发生。

综上所述，电力系统不对称故障的分析是一个复杂而重要的过程，需要对故障现象进行测量和记录，初步判断故障类型，进行故障点的定位，并最终进行故障原因分析。

通过准确的故障分析，可以及时恢复系统运行，确保电力系统的稳定和安全。
