铝合金的熔炼特性

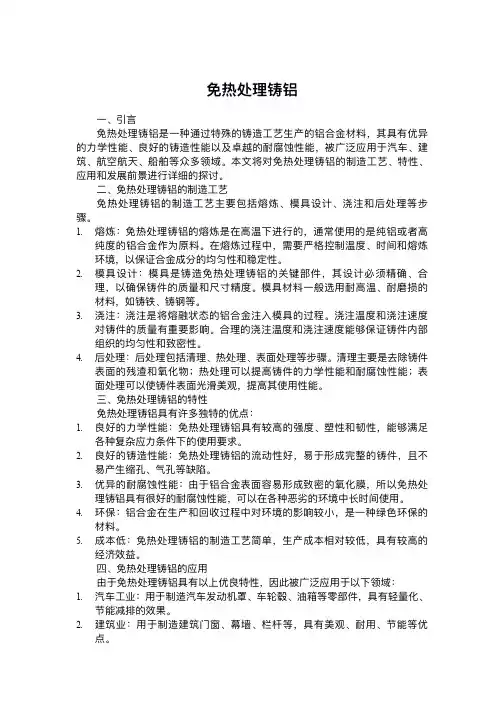

免热处理铸铝⼀、引⾔免热处理铸铝是⼀种通过特殊的铸造⼯艺⽣产的铝合⾦材料，其具有优异的⼒学性能、良好的铸造性能以及卓越的耐腐蚀性能，被⼴泛应⽤于汽⻋、建筑、航空航天、船舶等众多领域。

本⽂将对免热处理铸铝的制造⼯艺、特性、应⽤和发展前景进⾏详细的探讨。

⼆、免热处理铸铝的制造⼯艺免热处理铸铝的制造⼯艺主要包括熔炼、模具设计、浇注和后处理等步骤。

1.熔炼：免热处理铸铝的熔炼是在⾼温下进⾏的，通常使⽤的是纯铝或者⾼纯度的铝合⾦作为原料。

在熔炼过程中，需要严格控制温度、时间和熔炼环境，以保证合⾦成分的均匀性和稳定性。

2.模具设计：模具是铸造免热处理铸铝的关键部件，其设计必须精确、合理，以确保铸件的质量和尺⼨精度。

模具材料⼀般选⽤耐⾼温、耐磨损的材料，如铸铁、铸钢等。

3.浇注：浇注是将熔融状态的铝合⾦注⼊模具的过程。

浇注温度和浇注速度对铸件的质量有重要影响。

合理的浇注温度和浇注速度能够保证铸件内部组织的均匀性和致密性。

4.后处理：后处理包括清理、热处理、表⾯处理等步骤。

清理主要是去除铸件表⾯的残渣和氧化物；热处理可以提⾼铸件的⼒学性能和耐腐蚀性能；表⾯处理可以使铸件表⾯光滑美观，提⾼其使⽤性能。

三、免热处理铸铝的特性免热处理铸铝具有许多独特的优点：1.良好的⼒学性能：免热处理铸铝具有较⾼的强度、塑性和韧性，能够满⾜各种复杂应⼒条件下的使⽤要求。

2.良好的铸造性能：免热处理铸铝的流动性好，易于形成完整的铸件，且不易产⽣缩孔、⽓孔等缺陷。

3.优异的耐腐蚀性能：由于铝合⾦表⾯容易形成致密的氧化膜，所以免热处理铸铝具有很好的耐腐蚀性能，可以在各种恶劣的环境中⻓时间使⽤。

4.环保：铝合⾦在⽣产和回收过程中对环境的影响较⼩，是⼀种绿⾊环保的材料。

5.成本低：免热处理铸铝的制造⼯艺简单，⽣产成本相对较低，具有较⾼的经济效益。

四、免热处理铸铝的应⽤由于免热处理铸铝具有以上优良特性，因此被⼴泛应⽤于以下领域：1.汽⻋⼯业：⽤于制造汽⻋发动机罩、⻋轮毂、油箱等零部件，具有轻量化、节能减排的效果。

再生铝合金熔炼工艺与技术（再生铝合金熔炼原理）1.1熔炼过程中铝液与环境的相互作用1.1.1熔炼过程中热的转移（热力学过程）固体金属在炉内加热熔化所需要的能量，要由熔炼炉的热源供给。

由于采用能源的不同，其加热方式也不一样，目前基本炉型仍是火焰炉。

铝虽然熔点低（660℃），但由于熔化潜热（393.56KJ/kg）和比热大[固态1.138 kJ/(Kg﹒K)，液态1.046 kJ/(kg﹒K)]，熔化1kg所需的热量要比铜的大得多，而铝的黑度（＝0.2）仅为铜、铁的1/4,因此铝和铝合金的火焰熔炼炉的热力学设计难度大，较难实现理想的热效率。

火焰炉的热交换过程：火焰给被加热物体的热量（Q）为：Q＝QGC＋QSCQGC－燃烧气体传到受热面的热量，KJ/h；QSC－炉壁传给受热面的热量，KJ/h。

QGC＝（αGCεC＋αC）（tG－tC）QSC＝（αGSФSC＋αabεb）（tS－tC）αGC－燃烧气体与受热面之间辐射传热系数，kJ/（m2﹒h﹒℃）；αC－燃烧气体与受热面之间的对流传热系数，kJ/（m2﹒h﹒℃）；αab－被燃烧气体吸收的炉壁辐射热量的热辐射系数，kJ/（m2﹒h﹒℃）。

从以上各式可以看出，提高金属受热量，一方面是增大（tG－tC）和（tS －tC）即提高炉温，这对炉体和金属熔体都有不利影响；另一方面，由于铝的黑度很小，提高辐射传热是有限的。

因此只能着眼于增大对流传热系数，对流传热系数与气体流速有以下关系：当燃烧气体的流速V<5m/s时，αc＝5.3＋3.6V[kJ/（m2﹒h﹒℃）]当燃烧气体的流速V>5m/s时，αc＝647＋v0.78[kJ/（m2﹒h﹒℃）]可见提高燃烧气体的流速是有效的，以前多采用低速烧嘴（5～30m/s），近年采用了高速烧嘴(100～300m/s),使熔炉的热效率有很大提高。

1.1.2合金元素的溶解与挥发1.1.2.1合金元素在铝中的溶解合金添加元素在熔融铝中的溶解是合金化的重要过程。

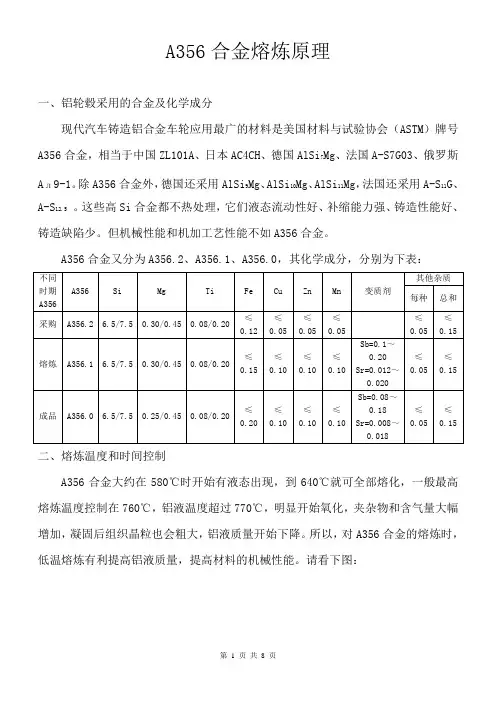

A356合金熔炼原理一、铝轮毂采用的合金及化学成分现代汽车铸造铝合金车轮应用最广的材料是美国材料与试验协会（ASTM）牌号A356合金，相当于中国ZL101A、日本AC4CH、德国AlSi7Mg、法国A-S7G03、俄罗斯Aл9-1。

除A356合金外，德国还采用AlSi9Mg、AlSi10Mg、AlSi11Mg，法国还采用A-S11G、A-S12.5。

这些高Si合金都不热处理，它们液态流动性好、补缩能力强、铸造性能好、铸造缺陷少。

但机械性能和机加工艺性能不如A356合金。

A356合金又分为A356.2、A356.1、A356.0，其化学成分，分别为下表：二、熔炼温度和时间控制A356合金大约在580℃时开始有液态出现，到640℃就可全部熔化，一般最高熔炼温度控制在760℃，铝液温度超过770℃，明显开始氧化，夹杂物和含气量大幅增加，凝固后组织晶粒也会粗大，铝液质量开始下降。

所以，对A356合金的熔炼时，低温熔炼有利提高铝液质量，提高材料的机械性能。

请看下图：氧化物增量μg /c ㎡h640 700 770 800 ℃温度→温度对铝合金液氧化的影响另外A356合金熔化时，时间不能太长，特别是在高温下保温时间太长，不利于铝液质量。

浇注温度也不能太高，低压铸造浇注温度一般在685～710℃，重力铸造一般控制在730℃左右。

国内铝合金车轮生产厂家，凡采用低压铸造工艺，都用中间包转运铝液，并进行除渣除气，如中间包烤的不好，铝液在中间包降温很快，一般铝液出炉温度控制在760℃，也有控制在770℃，如果选好的烤包器，中间包温度可烤到600℃，这样铝液降温就慢，铝液可在740℃出炉。

铝液质量就会大大提高，而烧损也少。

三、熔炼过程对环境水分控制A356合金在熔炼过程中，空气含水蒸气的量，原材料含水量，炉膛和工具吸水量，精练剂和打渣剂含水量，旋转除气中氩气或氮气含水量，低压铸造机用的压缩空气含水量等等，这些都与铝合金液接触，都能与铝液起以下反应：2Al （l ）+3H 2O （g ）=r-Al 2O 3+6[H]这个反映比铝液和空气中的氧反应还激烈，当水含量为10-21时，上述反应仍然进行，即使铝液表面有氧化膜保护时，这个反应也能进行。

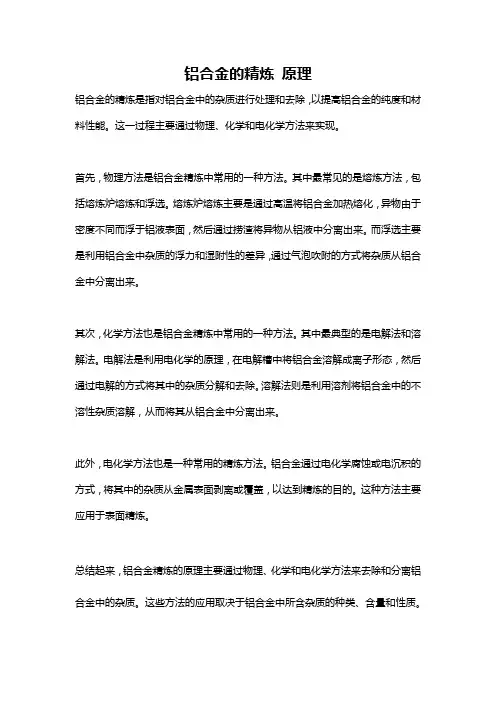

铝合金的精炼原理
铝合金的精炼是指对铝合金中的杂质进行处理和去除，以提高铝合金的纯度和材料性能。

这一过程主要通过物理、化学和电化学方法来实现。

首先，物理方法是铝合金精炼中常用的一种方法。

其中最常见的是熔炼方法，包括熔炼炉熔炼和浮选。

熔炼炉熔炼主要是通过高温将铝合金加热熔化，异物由于密度不同而浮于铝液表面，然后通过捞渣将异物从铝液中分离出来。

而浮选主要是利用铝合金中杂质的浮力和湿附性的差异，通过气泡吹附的方式将杂质从铝合金中分离出来。

其次，化学方法也是铝合金精炼中常用的一种方法。

其中最典型的是电解法和溶解法。

电解法是利用电化学的原理，在电解槽中将铝合金溶解成离子形态，然后通过电解的方式将其中的杂质分解和去除。

溶解法则是利用溶剂将铝合金中的不溶性杂质溶解，从而将其从铝合金中分离出来。

此外，电化学方法也是一种常用的精炼方法。

铝合金通过电化学腐蚀或电沉积的方式，将其中的杂质从金属表面剥离或覆盖，以达到精炼的目的。

这种方法主要应用于表面精炼。

总结起来，铝合金精炼的原理主要通过物理、化学和电化学方法来去除和分离铝合金中的杂质。

这些方法的应用取决于铝合金中所含杂质的种类、含量和性质。

通过精炼处理，可以提高铝合金的质量和性能，使其具备更好的机械性能、耐腐蚀性能和工艺性能，满足不同工业领域对于材料的要求。

铝合金的熔炼规范适用于重力铸造和压铸用铝硅合金（包括Al-Si-Mg 、Al-Si-Cu 等）指导性文件：《铝合 金的熔炼规范》。

⑴总则 ①按本文件生产的铸件， 其化学成分和力学性能应符合GB/T9438-1999《铝合金铸件》、JISH5202-1999《铝合金铸件》、ASTMB108-03a 《铝合金金属型铸件》 、GB/T15115-1994《压 铸铝合金》、JISH5302-2006《铝合金压铸件》、ASTMB85-0《〈铝合金压铸件》、EN1706-1998《铸造铝合金》等标准的规定。

② 本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气 取石墨坩埚或铸铁坩埚。

铸铁坩埚须进行液体渗铝。

⑵配料及炉料1）配料计算① 镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少 也可根据实际情况调整加镁量。

② 铝合金压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关 标准的规定。

2）金属材料及回炉料① 新金属材料铝锭：GB/T1196-2002《重熔用 铝锭》铝硅合金锭：GB/T8734-2000《铸造 铝硅合金锭》 镁锭：GB3499-1983《镁锭》铝铜中间合金：YS/T282-2000《铝中间合金锭》 铝锰中间合金：YS/T282-2000《铝中间合金锭》 各牌号的预制合金锭：GB/T8733-2000《铸造铝合金锭》、JISH2117-1984《铸件用再生铝合金锭》、ASTMB197-03〈铸造铝合金锭》、JISH2118-2000《压铸铝合金锭》、EN1676-1996 《铸造铝合金锭》等。

② 回炉料包括化学成分明确的废铸件、浇冒口和坩埚底剩料，以及溢流槽和 锭。

回炉料的用量一般不超过80%其中破碎重熔料不超过 30%;对于不重要的铸件可全部使用回炉料；对于有特殊要求（气密性等）的铸件回炉料用量不超过50%。

3）清除污物为提高产品质量，必须清除炉料表面的脏物、油污、废铸件上的镶嵌件，应在熔炼前 除去（可用一个熔炼炉专门去除镶嵌件4）炉料预热（天然气）炉内进行。

铝合金熔炼与铸造1.铝合金是一种重要的金属材料，具有优异的物理性能和机械性能，广泛应用于航天航空、汽车制造、建筑工程等领域。

铝合金熔炼与铸造是生产铝合金制品的关键步骤，本文将介绍铝合金熔炼与铸造的基本原理、常用工艺和注意事项。

2. 铝合金熔炼铝合金熔炼是将铝合金原料加热至熔点，并以一定方式进行熔炼的过程。

铝合金原料可以是铝锭、废铝或铝合金碎料，在熔炼过程中需要加入一定比例的熔剂和合金元素。

铝合金熔炼的目的是将原料熔化并混合均匀，以获得符合要求的铝合金液态材料。

2.1 熔炼设备铝合金熔炼通常使用电阻炉、感应炉或电弧炉等熔炼设备。

其中，电阻炉是最常用的熔炼设备之一。

电阻炉通过电流通过导体产生的电阻热进行熔炼，具有加热速度快、操作方便等优点。

感应炉则利用电磁感应的原理进行加热，加热效率高，适用于熔炼大批量的铝合金。

电弧炉则利用电弧的高温进行熔炼，适用于熔炼高温合金。

2.2 熔炼工艺铝合金熔炼的工艺通常包括预热、熔炼和保温三个阶段。

将熔炼设备预热至一定温度，然后将铝合金原料和熔剂放入炉中，并控制加热温度和时间，使原料熔化并混合均匀。

，保持一定温度，使铝合金保持液态状态，以备后续的铸造工艺使用。

2.3 熔炼注意事项在铝合金熔炼过程中需要注意以下几点：•安全操作：熔炼过程中需要戴上防护设备，避免接触高温液态金属和有害气体。

•熔化温度控制：严格控制熔化温度，过高的温度会导致铝合金组织不稳定，影响机械性能。

•熔炼时间控制：合适的熔炼时间可以保证原料充分熔化和混合均匀。

•熔剂和合金元素的添加：根据铝合金的要求添加适当比例的熔剂和合金元素，以调整铝合金的成分和性能。

3. 铸造过程铸造是将铝合金液态材料倒入铸型中，并经过凝固和冷却形成所需的铝合金制品的过程。

铸造过程可以分为压铸、重力铸造和砂型铸造等不同的铸造方法。

3.1 压铸压铸是一种通过高压将铝合金液态材料注入金属模具中，并经过快速凝固形成制品的铸造方法。

压铸具有生产效率高、制品精度高等优点，适用于生产复杂形状的铝合金制品。

综合实验一铝合金制备、加工及改性实验1.1 铝合金的熔炼、铸锭与固溶-时效处理实验指导书实验学时：4 实验类型：综合、设计型前修课程名称：材料工程基础适用专业：材料类本科生一实验目的掌握铝合金熔化的基本原理，并应用在熔化的实践中。

熔炼是使金属合金化的一种方法，它是采用加热的方式改变金属物态，使基体金属和合金化组元按要求的配比熔制成成分均匀的熔体，并使其满足内部纯洁度，铸造温度和其他特定条件的一种工艺过程。

熔体的质量对铝材的加工性能和最终使用性能产生决定性的影响，如果熔体质量先天不足，将给制品的使用带来潜在的危险。

因此，熔炼又是对加工制品的质量起支配作用的一道关键工序。

而铸造是一种使液态金属冷凝成型的方法，它是将符合铸造的液态金属通过一系列浇注工具浇入到具有一定形状的铸模（结晶器）中，使液态金属在重力场或外力场（如电磁力、离心力、振动惯性力、压力等）的作用下充满铸模型腔，冷却并凝固成具有铸模型腔形状的铸锭或铸件的工艺过程。

铝合金的铸锭法有很多，根据铸锭相对铸模二实验内容铝铜合金的熔炼工艺流程铝合金铸锭方法连续铸造法无模铸造（无接触铸造）：电磁铸造等三实验要求严格控制熔化工艺参数和规程1. 熔炼温度熔炼温度愈高，合金化程度愈完全，但熔体氧化吸氢倾向愈大，铸锭形成粗晶组织和裂纹的倾向性愈大。

通常，铝合金的熔炼温度都控制在合金液相线温度以上50～100℃的范围内。

从图1的Al-Cu相图可知，Al-5%Cu的液相线温度大致为660～670℃，因此，它的熔炼温度应定在710（720）℃～760（770）℃之间。

浇注温度为730℃左右。

图1 铝铜二元状态图2．熔炼时间熔炼时间是指从装炉升温开始到熔体出炉为止，炉料以固态和液态形式停留于熔炉中的总时间。

熔炼时间越长，则熔炉生产率越低，炉料氧化吸气程度愈严重，铸锭形成粗晶组织和裂纹的倾向性愈大。

精炼后的熔体，在炉中停留愈久，则熔体重新污染，成分发生变化，变形处理失效的可能性愈大。

铝的冶炼方法及工艺报告铝的冶炼方法及工艺报告一、铝的冶炼方法铝的冶炼主要有三种方法：熔融法、电解法和气相法。

1. 熔融法：熔融法是最常用的铝冶炼方法，其包括母铝熔炼和铝合金熔炼两个过程。

母铝熔炼通常使用氧化铝作为原料，通过碳素热还原法或电解还原法将其转化为铝金属。

铝合金熔炼是将纯铝与其他金属元素进行混合加热，使其形成合金。

熔融法具有操作简单、生产效率高、成本较低等优点。

2. 电解法：电解法是较为常用的铝冶炼方法，主要应用于高纯度铝的生产。

电解法是通过在熔融盐中电解氧化铝来制取铝金属。

具体过程为将氧化铝放置在电解槽中，以高温（约960）进行熔化，加入电解盐（如氟化铝钠、氯化铝等）形成电解质。

铝阳极和碳负极在电流作用下反应，最终得到纯铝。

3. 气相法：气相法是一种较新的铝冶炼方法，主要用于高纯度铝的生产。

气相法通过将金属铝的气态化合物（如三氯化铝、铝烷等）从炉中蒸发，并通过化学反应和凝结过程将其分离和回收，最终得到高纯度的铝金属。

气相法具有生产过程封闭、环境友好、能耗低等优势。

二、铝的冶炼工艺铝的冶炼工艺主要包括矿石选矿、矿石研磨、氧化铝还原、电解铝和铝合金制备等过程。

1. 矿石选矿：铝矿石一般以高含铝氧化铝矿石为主，如莫来石、赤凹石等。

在选矿过程中，通过破碎、筛分和重选等方法，将石头和其他有用矿物分离。

2. 矿石研磨：选矿后的铝矿石需要进行研磨，通常采用球磨机对矿石进行细磨，以提高其可浸出性。

3. 氧化铝还原：氧化铝还原是母铝熔炼的关键步骤。

通常采用碳素热还原法或电解还原法将氧化铝转变为铝金属。

碳素热还原法是将氧化铝与电解炭混合，加热至高温（约2000）进行反应；电解还原法是通过在熔融盐中进行电解反应，最终得到纯铝。

4. 电解铝：电解铝是通过电解法制取高纯度铝金属的过程。

在电解槽中，将氧化铝置于熔融盐中，通过电流的作用，使铝阳极与碳负极产生化学反应，最终得到纯铝。

5. 铝合金制备：铝合金制备是将纯铝与其他金属元素混合加热，使其形成合金。

铸造铝合⾦的熔炼⼯艺铝合⾦⽐纯铝的优势与应⽤铝合⾦⽐纯铝具有更好的物理⼒学性能：易加⼯、耐久性⾼、适⽤范围⼴、装饰效果好、花⾊丰富。

它的材料特性是轻、容易加⼯。

成本低，⽽且使⽤⼀种加⼯⼯艺可以⼤量⽣产同样的零部件，这也是他的特点之⼀。

⽽铝合⾦在承受了⼀定的⼒量后，会慢慢变形再损坏。

还有就是铝合⾦容易加⼯和具有⾼度的散热性特别是车辆引擎部分特别适合使⽤铝合⾦材料。

这⾥⼏乎完全是铝合⾦的⼀家天下。

此外，铝合⾦的加⼯⼯艺多种多样。

通⽤性较强。

各种合⾦的性能⽐较S 锌合⾦：压铸性能好，铸件表明光滑，尺⼨精度⾼。

浇注温度低，模具寿命长。

⼒学性能也较⾼，特别是抗压和耐磨性好。

能很好的接受表⾯处理，如电镀，喷涂，喷漆。

但易⽼化，⼯作范围窄。

温度低于0度，冲击韧性急剧降低。

温度升⾼，⼒学性能下降，且易发⽣蠕变。

另外密度⼤，航空，电⼦，仪表很少采⽤。

尺⼨变化也是锌合⾦铸件的重要问题。

S 铝合⾦：铝合⾦很多⽅⾯特别是使⽤性能⽅⾯⽐锌合⾦优越。

压铸性能良好，密度⼩，⽐强度⼤，⾼温⼒学性能好，低温下⼯作时，同样保证良好的⼒学性能（尤其是韧性）。

铝表⾯有⼀层与铝结合的很牢很致密的氧化膜，故耐蚀性好。

但是氧化膜能被氯离⼦，碱离⼦破坏，故在碱中，碳酸盐，盐酸及卤化物中很快腐蚀。

导电性与导热性好并且具有良好的切削性能。

但是铝合⾦有相当⼤的体收缩率，易在最后凝固处⽣成较⼤的缩孔。

另外，铝硅系合⾦还易粘模镁合⾦：密度⼩，⼒学性能好。

熔点低，凝固快，凝固收缩⼩，不腐蚀钢质模具。

⽐强度⾼于铝合⾦，但是屈服强度低于铝合⾦，承受载荷的能⼒稍差。

有良好的刚度和减震性，在承受冲击时，能吸收较⼤的冲击能量，可作产品外壳可减少噪声传递。

镁合⾦压铸时易产⽣缩松和热裂。

在低温下仍有良好的⼒学性能，可制造低温零件。

抗蚀性较低，故通常进⾏表⾯氧化处理和涂漆保护。

具有优良的脱模性能，与铁亲和⼒⼩，即使采⽤较⼩的出模⾓度也不会产⽣粘模现象。

模具寿命⽐铝合⾦长，⽐铝合⾦⾼4~5倍，并且成分和尺⼨稳定性也好，同时具有良好的切削加⼯性。

常见合金熔点大全合金是由两种或两种以上的金属（或金属与非金属）熔合而成的具有金属特性的物质。

合金的熔点通常低于其组成中纯金属的熔点，而且合金的性能（如硬度、强度、韧性、耐腐蚀性等）通常比组成它的纯金属更好。

以下是一些常见合金的熔点范围，但请注意，这些数值可能会因合金的成分、制备方法和纯度等因素而有所不同：1. 铜合金：- 黄铜（铜锌合金）：约800-900°C- 青铜（铜锡合金）：约900-1000°C- 镍青铜：约900-1050°C2. 铝合金：- 铝合金（如6061、7075等）：约600-700°C3. 铁合金：- 生铁：约1500-1538°C- 钢（碳钢）：约1400-1550°C- 工具钢：约1400-1600°C- 不锈钢：约1400-1700°C4. 镍合金：- 因科耐尔（Inconel）：约1200-1400°C- 哈氏合金（Hastelloy）：约1300-1500°C5. 钛合金：- 商业纯钛：约1600-1700°C- 钛合金（如Ti-6Al-4V）：约1650-1900°C6. 镁合金：- 镁铝合金：约600-650°C7. 钴合金：- 钴铬合金：约1600-1700°C请注意，上述熔点是大致数值，实际熔点可能会因具体的合金成分、制造工艺和冷却速度等因素而有所变化。

在实际应用中，合金的熔点通常会在熔炼和加工过程中考虑到安全因素，因此可能会略高于上述数值。

如果需要精确的数据，建议查阅具体的材料数据手册或咨询合金制造商。

第1篇摘要：铝合金因其具有轻质、高强度、耐腐蚀等优点，在航空航天、汽车制造、建筑等领域得到了广泛的应用。

铝合金铸造是将熔融的铝合金液注入铸模中，经过凝固、冷却和脱模等过程，最终获得具有一定形状和尺寸的铝合金铸件。

本文介绍了铝合金铸造工艺的基本原理、分类、特点以及在实际应用中的注意事项。

一、铝合金铸造工艺的基本原理铝合金铸造工艺是将熔融的铝合金液注入铸模中，使其在铸模内冷却、凝固、结晶，最终形成具有一定形状和尺寸的铝合金铸件。

其基本原理如下：1. 熔融：将铝合金原料在熔炉中加热至熔点，使其熔化成液态。

2. 注入：将熔融的铝合金液通过注管注入铸模中。

3. 冷却：铸模内的铝合金液在冷却介质（如水、空气等）的作用下逐渐凝固。

4. 结晶：凝固过程中，铝合金液中的溶质和杂质逐渐析出，形成晶体。

5. 脱模：铸件凝固、冷却至室温后，从铸模中取出。

6. 后处理：对铸件进行清理、去毛刺、热处理等工序，以提高其性能。

二、铝合金铸造工艺的分类1. 按照铸模材料分类：（1）金属模铸造：铸模由金属制成，如铸铁、钢等。

（2）非金属模铸造：铸模由非金属材料制成，如石墨、砂等。

2. 按照冷却方式分类：（1）水冷铸造：铸模表面涂有水冷材料，冷却速度快。

（2）风冷铸造：铸模表面涂有风冷材料，冷却速度较慢。

3. 按照铸件结构分类：（1）砂型铸造：适用于形状复杂、尺寸较大的铸件。

（2）金属型铸造：适用于形状简单、尺寸较小的铸件。

（3）压铸：适用于形状复杂、尺寸精度要求高的铸件。

三、铝合金铸造工艺的特点1. 生产效率高：铝合金铸造工艺可实现大批量生产，提高生产效率。

2. 成本低：铝合金铸造工艺设备简单，操作方便，生产成本低。

3. 适用范围广：铝合金铸造工艺可适用于各种形状、尺寸和性能要求的铸件。

4. 节能环保：铝合金铸造工艺在生产和应用过程中，具有较好的节能环保性能。

四、铝合金铸造工艺在实际应用中的注意事项1. 铝合金熔融温度：铝合金熔融温度过高或过低都会影响铸件质量，应严格控制熔融温度。

5000系列铝合金熔点全文共四篇示例，供读者参考第一篇示例：5000系列铝合金是一类常用的铝合金材料，具有良好的强度、耐腐蚀性和可加工性，广泛应用于航空、汽车、电子等领域。

在5000系列铝合金中，铝合金成分主要包括镁、锰等元素，其中镁含量较高，使得材料具有优异的强度和耐腐蚀性。

5000系列铝合金的熔点是指在何种温度下，材料由固态转变为液态的温度。

在制造和加工5000系列铝合金产品时，熔点是一个关键的参数，对产品的性能和质量有着重要的影响。

了解5000系列铝合金的熔点对于材料的选择和应用具有重要意义。

5000系列铝合金的熔点主要取决于其合金成分以及加工工艺。

一般来说，含有较高镁含量的5000系列铝合金熔点较低，而含有较高锰含量的铝合金熔点较高。

镁的添加可以不仅增强铝合金的强度，还可以提高其塑性和耐腐蚀性。

高镁含量也会影响铝合金的熔点，使其变得更低。

5000系列铝合金的熔点通常在600-700摄氏度之间，具体数值会根据合金成分的不同而有所变化。

在实际生产中，工艺参数的调整和控制可以对5000系列铝合金的熔点进行调节。

通过合理的加热温度和保温时间，可以使5000系列铝合金的熔点达到预期的数值，保证产品的质量和性能。

5000系列铝合金的熔点对于材料的热加工和成型过程也有着重要的影响。

在高温下，5000系列铝合金会变得柔软易塑，适合进行压铸、挤压等成型工艺。

过高的温度会导致铝合金的氧化和变质，进而影响产品的性能。

在生产过程中需要根据熔点和加工温度的要求进行严格控制，以确保产品的质量和性能。

5000系列铝合金在航空航天、汽车制造、电子产品等领域具有广泛的应用前景。

随着科技的不断进步和对材料性能要求的提高，对5000系列铝合金熔点的研究和应用也将逐渐深入。

通过合理选择合金成分、优化加工工艺，可以提高5000系列铝合金产品的性能和品质，推动相关行业的发展和进步。

第二篇示例：5000系列铝合金是一种常用的工业用铝合金材料，具有优良的热处理性能和机械性能，被广泛应用于航空航天、汽车制造、建筑工程等领域。

铝熔炼工艺参数的确定一、引言铝是一种重要的金属材料，其广泛应用于航空、汽车、建筑等领域。

铝熔炼是铝生产的重要环节，熔炼工艺参数的确定对于保证铝产品质量至关重要。

本文将介绍铝熔炼工艺参数的确定方法。

二、原材料准备1. 铝锭：选择高纯度的铝锭作为原材料，其纯度应达到99.9%以上。

2. 硅：硅是铝合金中重要的合金元素，选择高纯度的硅粉作为原材料，其纯度应达到99.9%以上。

3. 铜：铜也是铝合金中常用的合金元素，选择高纯度的铜锭作为原材料，其纯度应达到99.9%以上。

4. 热风：用于加热炉子和保持适当温度。

选择干净无尘的空气作为原材料。

三、设备准备1. 熔炉：选择大容量、高效率的电阻加热式熔炉。

2. 电源：选择稳定可靠、输出功率大的电源。

3. 热风机：选择大风量、高效率的热风机。

4. 温度计：选择精度高、可靠性好的温度计。

四、工艺参数确定1. 铝锭加入量：根据生产需求确定铝锭加入量，一般为熔炉容量的80%左右。

2. 硅加入量：根据铝合金中硅含量的要求，确定硅加入量。

一般来说，硅含量应在5%-12%之间。

3. 铜加入量：根据铝合金中铜含量的要求，确定铜加入量。

一般来说，铜含量应在0.5%-5%之间。

4. 熔炉温度：将铝锭放入熔炉中后，开启电源进行加热。

根据生产需要和原材料特性，确定最佳温度范围。

一般来说，温度应在700℃-900℃之间。

5. 熔炼时间：根据原材料特性和生产需要，确定最佳熔炼时间。

一般来说，时间应在2-4小时之间。

6. 搅拌速度：在熔炼过程中需进行搅拌以保证合金均匀混合。

根据生产需要和设备特性，确定最佳搅拌速度。

一般来说，速度应在100-200转/分钟之间。

7. 热风温度：在熔炼过程中需保持适当的温度以保证熔体稳定。

根据生产需要和设备特性，确定最佳热风温度。

一般来说，温度应在300℃-500℃之间。

五、结论铝熔炼工艺参数的确定对于铝产品质量的保证至关重要。

通过合理选择原材料和设备，并根据生产需要和原材料特性确定最佳工艺参数，可以有效提高铝产品的质量和生产效率。

6061铝合金熔点6061铝合金是一种常见的铝合金材料，以其良好的可塑性、耐腐蚀性和高强度而受到广泛关注。

在这种铝合金中，铝、镁、硅等元素的比例搭配得当，使其具有优异的力学性能和加工性能。

6061铝合金的熔点范围在470-515℃之间。

在实际生产过程中，为了获得优质的铝合金产品，掌握合适的熔炼温度和保温时间至关重要。

熔点的高低会影响到铝合金的性能，从而影响到最终产品的质量。

因此，了解和控制6061铝合金的熔点是铝合金加工的重要环节。

6061铝合金广泛应用于航空航天、交通运输、建筑、机械等领域。

因其高强度、良好的可塑性和耐腐蚀性，这种铝合金在很多重要工程中发挥着重要作用。

在航空航天领域，6061铝合金常用于制造飞机翼梁、机身框架等关键部件；在交通运输领域，汽车引擎、变速器等关键部件也常常采用6061铝合金制造。

6061铝合金的熔点对其性能有很大影响。

一般来说，熔点越高，铝合金的力学性能越好。

但在实际生产中，过高的熔点会导致加工困难，增加生产成本。

因此，在生产过程中，需要通过合理的热处理工艺和加工参数来提高6061铝合金的熔点，从而提高其性能。

提高6061铝合金熔点的措施主要有以下几点：1.优化合金成分设计，合理搭配铝、镁、硅等元素的比例。

2.采用精确的熔炼设备和熔炼工艺，确保熔炼过程中温度稳定。

3.控制保温时间，避免过长的保温导致熔点降低。

4.采用合适的热处理工艺，提高铝合金的熔点。

总之，6061铝合金作为一种重要的铝合金材料，在航空航天、交通运输、建筑、机械等领域有着广泛的应用。

了解和掌握其熔点及其影响因素，对提高铝合金性能和降低生产成本具有重要意义。

铝合金的熔炼与铸造发布时间：2012-4-3 21:37:13 | 38 人感兴趣 | 评分：3 | 收藏： 01 配料及其计算配料是熔体铸的第一道工序。

它的首要任务是控制成分和杂质含量使之符合要求，其次是根据对合金的加工和使用性能的要求，确定各种炉料品种及配料比；再次是正确地计算每炉的全部炉料量。

合理地吊装各种原辅材料，管理好各种金属及废料(旧料)。

铝合金熔炼时，炉料大致分为三类，即：工业纯金属，或称新料或新金属；回炉的金属或合金废料，也称旧料或返回料；以及中间合金或配制合金用的纯金属。

正确地选择配制合金的炉料，对于合金成分控制，铸锭质量的保证，以及金属原料的节约，都有重要的意义。

总之，在保证性能合乎要求的前提下，允许利用各种废料，节约新金属和贵重金属。

换句话说，就是能用废料应少用纯金属，能用低品位纯金属绝不用高品位的纯金属。

做到废料用尽，次料代替好料，好料精用，搭配适当，保证质量。

1.1 工业纯金属--新料铝合金是在纯金属熔炼的基础上，加上其它合金元素配制而成．因此，在配制合金以前，首先应依所需配制的合金成分的要求，选择所需的纯金属之品位。

有色金属的工业纯金属多来源于冶炼厂，如工业纯铝(称原铝)，工业纯铜(称紫铜或电解铜)，工业纯镁，以及金属镍等都是从电解工厂制得的。

原铝多铸成15-20公斤的小锭(称铝锭)；镁以锭状供应，镁锭的重量可分为2.5公斤和9公斤两种；纯铜和金属镍一般多以电解铜板和电解镍板的形式供应；金属锌一般铸成重40公斤左右的扁平锌锭，而金属锰和铬分别以不同的粒度供应。

这些所谓的纯金属中，杂质仍是不可避免的。

例如，原铝锭中仍含有Fe 和Si两种主要杂质。

它们大多数是从炼铝原料---铝矿石中带来的。

这两种杂质元素对铝及其合金的性能有极大的影响，因而使用原铝锭时，必须注意这些杂质的含量，根据所配制合金的要求正确地选用原铝锭。

铝冶炼厂生产的原铝新料，是按所含铁和硅二种主要杂质元素的多少而定其品位的。

典型铝合金熔炼工艺∙2013-11-19 11:18:57∙来源：中铝网∙我要评论随着科学技术的发展，汽车、造船、航空、航天及其他制造业对铝合金铸件的品质要求也愈来愈高，除了保证化学成分、力学性能和尺寸精度外，不允许铸件有气孔、缩孔等缺陷。

而铝合金的熔炼则是铸件生产过程中的一个很重要的工序。

多年来的生产经验证明，熔炼工艺过程控制不严，铸件很容易产生针孔、氧化夹渣、缩松等缺陷，直接影响铸件质量。

因此，要想获得优质铝合金铸件，必须严格控制熔炼工艺。

一、熔炼前的准备1.严格控制炉料质量。

炉料质量是铸造生产的源头，直接影响到最终铸件的质量，成分不合格导致产品成批性报废。

因此，要高度重视。

必须做到:①严格控制炉料中新旧炉料的比例，回炉料所占炉料质量百分比应小于等于70%;②保证炉料干净，炉料需经吹砂后使用;③三等回炉料枷浇冒口匀使用前应经重熔精炼处理;④炉料应充分预热，去除水分、油污等杂质;⑤由于铭合金有铝硅类、铝铜类、铝镁类等合金，合金牌号较多，使用的元素也比较多，且互相影响，要求严格管理，不可混料;⑥配料、称量要准确，比如ZL104合金，考虑到除气、排渣及变质过程中的损耗，Mg元素应在实际配料时多加炉料质量的0.02%-0.03%，才能保证铸件的化学成分。

2.熔炼工具。

熔炼使用的址涓及熔炼工具须清理干净且涂上涂料，以保证使用时与铝合金有效隔离，减少合金液受到杂质污染，并且需要充分预热，址涓要烘烤至暗红色再加入炉料熔炼，以防水蒸气带入合金中使合金的气体增加、针孔度增加。

3.其他工作。

严格按已制订好的工艺规范作好覆盖剂、精炼剂及变质剂的准备工作。

二、熔炼操作熔炼步骤如下。

①装料。

在预热后的柑A中装入预制合金锭、优质回炉料，再加中fol合金，最后加合金元素。

②温度控制。

严格控制铝合金熔炼的温度，只有合适的温度才能获得高质量的合金液，避免过热。

若温度过高，会加大合金中各种元素的氧化烧损，引起合金中化学成分的变化。
