第四章煤粉制备系统及设备

（1）煤粉越细→着火燃烧越迅速→q4↓ （2）煤粉越细→磨煤运行费用qm↑
3. 影响因素
（1）Vdaf↑→易于着火燃尽→煤粉可磨粗→R90↑ （2）磨煤机、粗粉分离器的性能（n↑）→煤粉粗细均匀→煤粉粗也可燃烧完全→R90↑ （3）燃烧设备的型式
（4）锅炉运行工况
R9j0j 4 0.8nVdaf %
2024年8月1日
粉尘爆炸（三）
（3）爆炸浓度——在一个给定容积中，能够传播火焰的悬浮粉尘的最小重量称为爆炸浓度。通常，达到粉尘爆炸浓度的粉尘才会发生爆炸。面粉的爆炸浓度约为15～20 g/m3;，散粮爆炸浓度大约是30～40g/m3;。
（4）空气湿度——当空气湿度较大时，亲水性粉尘会吸附水份，从而使粉尘难以弥散和着火，传播火焰的速度也会减小。湿度大的粉尘即使着火，其热量首先消耗在蒸发粉尘中的水份，然后才用于燃烧过程。粉尘湿度超过30%便不易起爆。
5. 爆炸：煤粉和空气混合物在适当浓度、温度下发生
（1）煤粉细度↓ （2）V、Q、含O浓度↑ （3）危险浓度：1.2~2.0 kg/m3
2024年8月1日
粉尘爆炸（一）
相传，早在风车水磨时代，就曾发生过一系列磨坊粮食粉尘爆炸事故。到了20世纪，随着工业的发展，粉尘爆炸事故更是屡见不鲜，爆炸粉尘的种类也越来越多。据统计，1913～1973年间美国仅工农业方面就发生过72次比较严重的粉尘爆炸事故。1919年俄亥俄州一家淀粉厂发生粉尘爆炸，厂房几乎全部被毁，有43人丧生。日本1952～ 1975年共发生重大粉尘爆炸事故177次，累计死亡75人，受伤410人。
2024年8月1日
二、中速磨煤机
3. 影响因素
（2）通风量
影响磨煤出力和煤粉细度维持一定风煤比

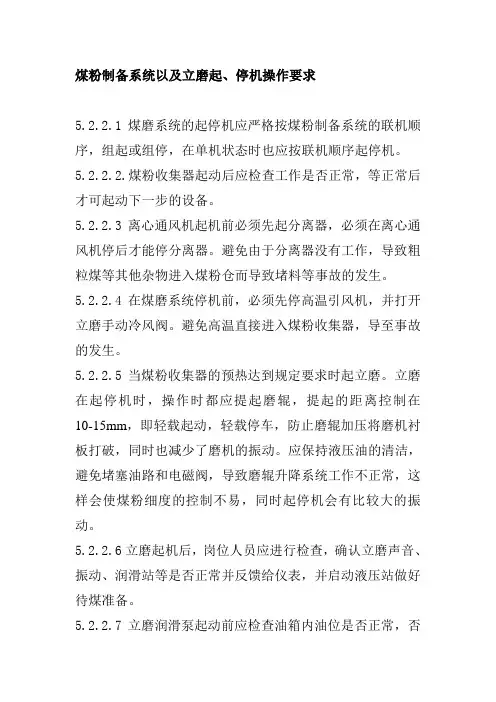

煤粉制备系统以及立磨起停机操作要求

煤粉制备系统以及立磨起、停机操作要求5.2.2.1煤磨系统的起停机应严格按煤粉制备系统的联机顺序，组起或组停，在单机状态时也应按联机顺序起停机。

5.2.2.2.煤粉收集器起动后应检查工作是否正常，等正常后才可起动下一步的设备。

5.2.2.3离心通风机起机前必须先起分离器，必须在离心通风机停后才能停分离器。

避免由于分离器没有工作，导致粗粒煤等其他杂物进入煤粉仓而导致堵料等事故的发生。

5.2.2.4在煤磨系统停机前，必须先停高温引风机，并打开立磨手动冷风阀。

避免高温直接进入煤粉收集器，导至事故的发生。

5.2.2.5当煤粉收集器的预热达到规定要求时起立磨。

立磨在起停机时，操作时都应提起磨辊，提起的距离控制在10-15mm，即轻载起动，轻载停车，防止磨辊加压将磨机衬板打破，同时也减少了磨机的振动。

应保持液压油的清洁，避免堵塞油路和电磁阀，导致磨辊升降系统工作不正常，这样会使煤粉细度的控制不易，同时起停机会有比较大的振动。

5.2.2.6立磨起机后，岗位人员应进行检查，确认立磨声音、振动、润滑站等是否正常并反馈给仪表，并启动液压站做好待煤准备。

5.2.2.7立磨润滑泵起动前应检查油箱内油位是否正常，否则应加油；起动后应检查油压是否正常，油是否进入了润滑部位，不正常则应排除问题；检查油路是否漏油，发生漏油应处理好。

应在润滑系统正常后才能进入下一步的设备起动。

5.2.2.8待启动立磨2分钟，磨机运行正常后，开始将皮带秤给定设定为3T下煤。

5.2.2.9开始下煤后，当煤粉随着磨辊轴转动时，操作人员应及时将磨辊放下开始磨煤。

若没有下煤就加压把磨辊放下开始磨煤，会导致磨辊直接碰到磨盘，造成异常响声，同时损耗设备。

5.2.2.10煤磨系统停机，先将高温引风机的频率设为零，煤磨操作人员应打开冷风阀。

以2T为一级，逐步减少给煤量。

当给煤量减少至1T时，停止入磨组，待立磨电流降至100A 以下时，停立磨并通知立磨操作人员提起磨辊，同时将离心通风机风量降至25Hz。

煤磨系统中控操作规程

煤磨系统是重要的煤炭粉碎设备，它的稳定运行直接关系到生产效率和产品质量。

为了确保煤磨系统的正常运行和安全生产，制定一套煤磨系统中控操作规程至关重要。

本规程旨在规范操作流程、标准作业程序、安全操作要求等方面的细节，以确保操作人员能够安全、高效地操作煤磨系统，实现生产目标。

本规程适用于所有煤磨系统的中控操作人员，必须在系统投入使用前进行培训并掌握相关操作技能。

任何违反规程的行为将会被认为是严重的违规，对生产安全和企业形象均会造成不良影响。

因此，本规程应该认真遵守和执行。

1范围本规程适用于烧成煤粉制备系统中控操作，即从原煤预均化堆场到煤粉仓部分。

2总则本规程旨在统一操作思想，树立安全第一的观点，力求做到优质、稳产、高产、低耗、生产出合格的煤粉，确保合格煤粉供应。

现场出现问题时,现场班组长确认后,汇报中控操作员,(较大的问题同时汇报主管部门领导)。

然后由中控操作员通知相关部门解决。

所有信息，现场与中控之间要及时反馈和协调。

3工艺流程3.1工艺流程简介首先由原煤预均化堆场的取料机（06/18.03）从堆场取到原煤，再由输送皮带机（06/18.07、06/18.08、06/18.09）输送至原煤仓。

原煤仓的原煤，经过仓下棒形阀（19.01），再落到定量给料机（19.02），由电动双翻板锁风阀（19.03）喂入煤磨（19.04），并在回转的磨内，受研磨体的粉磨。

由窑头废气来的热风,将磨内物料烘干并将粉料带出,经动态选粉机(19.05)，将较粗的颗粒料分选出来经螺旋输送机（19.07）返回磨内再次粉磨,合格的细粉和废气进入袋收尘器（19.09），由袋收尘收集下来的煤粉，经过回转下料器（19.09-1）由可逆螺旋输送机（19.11），经过气动推杆平板闸阀（19.12、19.13）分别卸入窑头煤粉仓（19.15-1）和分解炉煤粉仓（19.15-2）中，再经罗茨风机（19.18、19.19）送风，由申克秤计量被连续送入窑头燃烧器和分解炉中。

磨煤机制粉系统

中间储仓式制粉系统的运行特点
1）磨煤机应满出力运行，起、停与燃烧器的投运无关； 2）磨煤机应在最佳转速下工作； 3）保持最佳的钢球充满度； 4）维持最佳的通风量； 5）保持规定的煤粉细度（经济细度）； 6）控制磨煤机出口气粉混合物温度不超过规定值，以免引起煤粉自燃和爆炸。 7）保持煤粉仓正常粉位。
Em N
Bm
kW h / t
2）中速磨煤机的出力计算
1、MPS中速磨煤机（190，225，255型）的出力计算
Bm M A f G f F f M
t/h
2、RP型碗式中速磨煤机的出力计算
Bm 4.613D
3
t/h
三、磨煤机的干燥出力

需要对制粉系统进行热平衡计算，计算的目的：确定干燥剂的初始温度，使之与磨煤机的磨煤出力（即干燥剂量）相配合。用干燥Biblioteka 粉后的湿空气携带煤粉送入炉膛燃烧。
2．热风送粉
用热空气携带煤粉，送入炉膛燃烧，乏气单独作为三次风送入炉膛。

我国常见的贮仓式制粉系统

钢球磨煤机贮仓式乏气送粉制粉系统钢球磨煤机贮仓式热风送粉制粉系统钢球磨煤机贮仓式开式制粉系统
四、制粉系统的其它设备
1．原煤斗 2．给煤机 3．煤粉仓（中） 4．粗粉分离器（中） 5．细粉分离器（中） 6．螺旋输粉机（中） 7．给粉机（中） 8．排粉机（中） 9．再循环风道
第三节制粉系统
干燥、磨制和输送（储存）煤粉的设备及管道的合理组合。
一、制粉系统的分类
1．直吹式制粉系统

原煤→磨煤机→炉膛→燃烧要求磨煤机的负荷随锅炉的负荷变化。
2．贮仓式制粉系统
磨煤机制粉量可以与锅炉的负荷不同。

第四章煤粉制备系统

1－锅炉；2－空气预热器；3－送风机；4－给煤机；５－下降干燥管；６－磨煤机；７－粗粉分离器；８－二次风箱；
９－燃烧器；10－煤粉分配器
华北电力大学
风扇磨煤机三介质干燥直吹式
NCEPU
采用热风、高温炉烟和低温炉烟做干燥剂
动力工程系
4 10
1 9
5
7
6
8
11
3
13
2
12
风扇磨煤机直吹式三介质干燥系统
16
17 22 19 18
20
21
3 2
钢球磨煤机储仓式乏气送粉系统
1－锅炉；2－空气预热器；３－送风机；４－给煤机；５－下降干燥管；６－磨煤机；７－木块分离器；８－粗粉分离器；９－防爆门；10－细粉分离器；11－锁气器；12－木屑分离器；13－换向器；14－吸潮管；15－输粉
机；16－煤粉仓；17－给粉机；18－风粉混合器；19－一次风箱；20－排粉机；21－二次风箱；22－燃烧器
运行； ▪ 用给粉机调节锅炉负荷，调节灵敏、延迟较小。
动力工程系
华北电力大学
❖
树立质量法制观念、提高全员质量意识。20. 10.192 0.10.1 9Monda y, Oct ober 1 9, 202 0
❖
人生得意须尽欢，莫使金樽空对月。0 4:12:5 704:12 :5704: 1210/1 9/2020 4:12: 57 AM
❖筒体转速
▪ 临界转速:贴近筒壁的钢球，假定钢球与简壁间没有
相对位移，临界状态下钢球所受离心力与重力相等，
可得简体临界转速为
动力工程系
42.3
nlj
, r / min D
华北电力大学

煤粉制备(选择煤粉制备系统)最新实用版

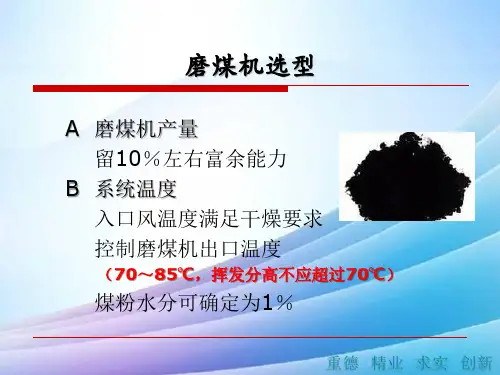

磨煤机选型
A 磨煤机产量留10％左右富余能力
B 系统温度入口风温度满足干燥要求控制磨煤机出口温度
（70～85℃，挥发分高不应超过70℃）
煤粉水分可确定为1％
C 耐磨件寿命 D 煤粉细度
E 系统安全性
DE 系耐根煤统磨据粉安件煤细全寿着度性命火:特7性00决0h定以上（根C《入BC控D留C煤D入留（中D（留DE煤中（7据粉口制1粉口17国71粉国7系0000000系耐耐耐煤煤煤煤煤磨风磨水风 M水 M～％％～～％～统统磨磨磨粉粉粉粉TT着固温煤分温分8左左88左8温//安件件件细细细细TT5555火体度机可度可右右右度77℃℃℃℃全寿寿寿度度度度特燃满出确满确11富富富，，，，性命命命44性料足口定足定余余余一一挥挥挥挥决的干温为干为能能能11发发发发定制燥度燥1199力力力分分分分％％99粉要要77高高高高系求求不不不不统应应应应的超超超超防过过过过爆7777规0000℃℃℃℃范煤机出口温度
煤粉水分可确定为1％
《煤粉生产防爆安全技术规范》
德国TRD413
《粉磨固体燃料的制粉系统的防爆规范》

煤粉制备系统工艺及设备单机操作规程

抽瓦刮研。
小齿轮断轴
水平度、同轴度偏差大，轴受扭力大；轴承振动频繁，疲劳失效；轴承联接螺栓或地脚螺栓松动或突然断裂。
更换断轴后，应调整中心线、水平度；查明振源，及时消除；加强检查，及时收紧螺栓。
润滑不良或油脏，有杂质；
清洗、换油；
传动齿轮事故性磨损或断齿
缺油，产生干摩擦；齿轮罩不严，漏油进灰；齿轮啮合顶隙过大或过小； uàn)损坏的托辊，清扫传感器上的积灰；
◆检查皮带有无起毛，开裂现象； ◆紧固各松动螺栓。 ➢ 日常维护与保养
◆检查托辊回转状态是否正常，托辊外围是否附着粉状结团。尤其是计量托辊一定要清扫干净；
◆检查皮带张紧度是否合适，保持皮带清扫器完好状态； ◆检查各轴承的润滑情况；检查传动机构的工作状态。 ➢ 常见故障与处理方法
➢ 冬季运转时，运转前应将各部分润滑油加热，以免油凝而影响设备正常运转； ➢ 对冷却水系统进行检查，通水是否畅通，管路有无漏水、渗水现象；
➢ 各密封部位要密封良好，不准出现金属间的摩擦；
➢ 料仓内物料要有足够的储备量； ➢ 注意各种仪表、信号、照明及控制系统是否灵敏完整； ➢ 运转时，操作人员均应在安全地区；设备内部不应遗留杂物；设备周围应无
长期停磨，磨内物料未清除，物料与研磨体结块，清除结块，重新启动；启动时不易抛落；
磨机启动困难，启动电流过大
长期停磨未翻动，磨机轴线弯曲；
磨内研磨体量和物料量过载；
慢速转磨，连续翻动后启动；减球，清料；
高压油泵压力不足或启动过快，磨体未浮升，形调整油压，间隔启动；成干摩擦；
轴瓦润滑不良或轴瓦拉毛，甚至烧坏。
振动
大齿圈接口螺栓松动传动轴同轴度误差大或联轴节同轴度偏差大；磨机或小齿轮地脚螺栓松动；

煤粉制备系统及设备

包括球磨机、棒磨机、振动磨、气流磨等。
工作原理
利用研磨介质在旋转的筒体内对物料进行冲击和研磨，以达到破碎和细化物料的目的。
应用
广泛应用于煤粉制备、化工、矿物加工等领域。
分级机
类型
包括水力分级机、空气分级机等。
工作原理
利用流体动力学原理，使不同粒度的物料在旋转的叶片或流体内受到不同的离心力作用，从而实现物料的分级。
输送设备
类型
包括皮带输送机、螺旋输送机、刮板输送机等。
工作原理
利用机械传动原理，使物料在输送设备内移动，达到运输和转移的目的。
应用
广泛应用于各种工业领域，用于将物料从一个地方输送到另一个地方。
储存设备
类型
包括料仓、储罐等。
工作原理
利用重力或机械传动原理，使物料在储存设备内流动或堆积。
传统煤粉制备设备存在效率低、能耗高、环境污染严重等问题，需要进行改进和升级。
研发内容
针对现有设备的不足，研发新型高效、环保的煤粉制备设备，提高设备的自动化和智能化水平。
应用效果
新型设备在多家企业得到应用，取得了良好的效果，提高了煤粉制备效率和环保性能，为企业的可持续发展做出了贡献。
THANKS FOR WATCHING
统是否良好，确保设备处于安全状态。
操作步骤
02
按照规定的操作步骤启动设备，控制煤粉的粒度和产量，保持
设备稳定运行。
停机操作
03
当需要停机时，应先逐步降低设备负荷，待设备完全停止后再
关闭电源和其他辅助设施。
设备维护保养
日常保养
定期检查设备的运行状况，清理设备内部的积灰和杂物，确保设备正常运行。

给煤系统调试方案

目录1.系统概述 (3)2.主要设备规范 (3)3.编制依据 (3)4.调试质量与目标 (4)5.调试方法和步骤 (4)6.注意事项 (5)7.组织分工 (5)一、系统概述本炉（循环流化床锅炉）要求入炉煤粒度为0-10mm，根据煤的挥发分、灰分不同，其应有一定粒度级分配，以保证燃料中灰分大都成为可参与循环的物料。

二、主要设备规范称重式给煤机：型号：NJGC-30 带宽800mm 出力0-25t/h驱动电机：功率4KW 电流8.4A 电压380V清扫电机：功率4KW 电流电压380V出口电动门：功率1.5KW 电流3.5A厂家：徐州三原电力测控有限公司三、编制依据1 《火力发电厂基本建设工程启动试运及验收规程》DL/T 5437-2009；2 《火力发电建设工程机组调试技术规范》DL/T 5294-2013；3 《火电工程达标投产验收规程》DL/T 5277-2012；4 《火力发电建设工程机组调试质量验收及评价规程》DL/T 5210.6-2019；5 《电力建设安全工作规程》(第1部分：火力发电厂)DL 5009.1-2014 ；6 设计院、制造厂提供的图纸及说明书等技术资料；7 《锅炉运行规程》。

四、调试质量与目标符合《火力发电建设工程机组调试质量验收及评价规程（2019年版）》中有关系统及设备的各项质量标准要求，满足机组整套启动要求。

专业调试人员、专业组长应对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。

五、调试方法与步骤1.空负荷试运将设备联锁开关打至联锁位置，控制方式转换开关打在集中控制位置。

按运规做好设备启动前的检查工作后通知调试负责人员和集控值班员。

集控室主值班员根据调试负责人员的指令，按上述运行方式空负荷试运（逆煤流顺序逐一启动设备）。

每一种运行方式空负荷试运时间不少于2小时。

空负荷试运期间，密切监视并纪录各动力设备及皮带的运转情况（如动力设备电流值、振动值、噪音、皮带是否跑遍等），如发现重大异常情况，应立即停机，分析处理。

煤粉制备系统

中速磨直吹式制粉系统也存在若干问题：
（1）因为直吹式制粉系统直接影响锅炉运行。（2）中速磨煤机一次风管的煤粉流量均匀性较
差，而且在运行中没有调节煤粉流量的手段。（3）通过调节给煤机的给煤量来适应锅炉负荷
的变化（4）中速磨煤机对煤种的适应性较差。（5）低负荷运行时风煤比增加，影响煤粉的着
火燃烧。
采用热风、高温炉烟和低温炉烟混合物作干燥剂的三介质干燥直吹式制粉系统如图4-18所示。
当燃用烟煤和水分不高的褐煤时采用热风作为干燥剂的单介质干燥直吹式系统。二介质干燥直吹式系统和三介质干燥直吹式系统适宜磨制高水分褐煤。
图4-18 风扇磨三介质干燥直吹式制粉系统
1－给煤机； 2－下降干燥管； 3－风扇磨煤机； 4－粗粉分离器； 5－煤粉分配器；6－燃烧器； 7－高温炉烟抽烟口； 8－混合室； 9－空气预热器； 10－送风机；11－除尘器； 12－引风机；
2．高速磨直吹式制粉系统风扇磨煤机制粉系统分别采用单介质干燥直吹式制粉系统、二介质干燥直吹式制粉系统和三介质干燥直吹式制粉系统。
图4-17 风扇磨煤机直吹式制粉系统（a）单介质干燥；（b）二介质干燥 1－原煤仓； 2－自动磅秤； 3－给煤机； 4－下行干燥管； 5－磨煤机； 6－煤粉分离器；7－燃烧器； 8－二次风箱； 9－空气预热器； 10－送风机； 11－锅炉； 12－抽烟口
图4-15 中速磨煤机的直吹式制粉系统
（a）负压系统；（b）正压系统（带热一次风机）
1－原煤仓； 2－自动磅秤； 3－给煤机； 4－磨煤机； 5－煤粉分离器； 6－一次风风箱；7－煤粉管道； 8－燃烧器； 9－锅炉； 10－送风机； 11－热一次风机； 12－空气预热器； 13－热风管道； 14－冷风管道；15－排粉风机； 16－二次风风箱； 17－冷风门； 18－密封风门； 19－密封风机

煤粉制备及系统

煤粉制备系统及设备1 煤粉的一般特性煤粉的流动性刚磨制好的煤粉枯燥而疏松，其堆积密度为0.4～0.5t/m3，当吸附大量空气后煤粉颗粒被空气隔开，形成煤粉和空气的混合物，并具有良好的流动性，便于管道运输，如果制粉系统的设备不严密，煤粉从不严密处泄露，会造成环境的污染或引起自燃。

自燃性与爆炸性在管道中输送的煤粉假设发生离析而沉积在制粉管道中，由于沉积的煤粉与空气发生缓慢氧化产生的热量的积蓄，时间较长会使积粉层温度升高，到达着火温度后发生自燃。

气粉混合物在一定的浓度和温度下还可能发生爆炸。

当挥发分较高的煤粉浓度到达0.25～3kg/kg空气，温度到达70～130℃时，遇到火源或发生自燃情况时，那么可能发生爆炸。

堆积特性在煤粉仓中自然压紧的煤粉的堆积密度为0.7t/m3，煤粉吸附空气中的水分后容易结块，造成供粉的中断而影响燃烧的稳定性。

因此，中间储仓式制粉系统应设计相应的吸潮装置。

2 煤粉细度和煤粉均匀性指数煤粉细度煤粉最主要的性质之一是煤粉细度，即煤粉颗粒的大小。

煤粉细度是用筛分分析方法确定的，使煤粉通过一组一定孔径的标准筛，存留在某筛子上面的煤粉重量占全部煤粉样重量的百分数来表示煤粉细度，符号为R x 。

符号下标x 代表煤粉粒径或筛网孔径〔微米〕。

R x 又称为某筛的筛余份额，R x 越大，那么煤粉越粗。

式中—筛子上面剩余的煤粉重量 g ；b —通过筛子的煤粉重量 g 。

我国常用：R 90、R 200一般要求：贫煤R 90≤15％，烟煤R 90≤25％，褐煤R 90≤40％运行实践说明，煤粉越细，越容易着火和完全燃烧，排烟损失q 2和机械不完全燃烧损失q 4越小，但是，煤粉越细制粉系统消耗的电能q N 以及金属的磨损量q M 也就越大，制粉系统的经济性降低。

因此，在实际运行中应选择使制粉和燃烧总的损耗最小时的煤粉细度，即最正确煤粉细度或经济煤粉细度。

它与很多因素有关：第一，与煤种有关，其中以燃煤挥发分的影响最大。

煤粉制备系统及设备(PPT 38页)

Vtf 过小筒内风速过小，出口端钢球能量没有被充分利用，只能带出的少量的细煤粉，磨煤出力下降，单位磨煤电耗大
Vtf 过大筒内风速过大，磨煤机出口煤粉过粗，粗粉分离器回粉量增大，通风电耗增大
最佳通风量
V
zj tf
磨煤和通风电耗之和最小时的通风量，
V
zj tf
的大
小与煤
的种类
、煤粉
细度、
筒体容
积及钢
长沙理工大学能动学院
煤粉制备系统及设备(PPT 38页)
长沙理工大学能动学院
§1 煤粉的性质
• 1、煤粉的一般性质
• 2、煤粉细度 Rx • 3、煤粉均匀性系数n • 4、煤的可磨性系数
Page 2
Principles of Boiler
15.07.2020
长沙理工大学能动学院
煤粉的一般性质
形状不规则:d<500μｍ 20～30μｍ多。
lg ln 100 lg ln 100
n
R200
R90
lg 200
90
R200< R90， n为正值；
当R90一定时，n值越大，则R200越小，说明煤粉中过粗的煤粉较少；
当R200一定时，n值越大，则R90越大，说明煤粉中过细的煤粉较少。
n值越大，煤粉中过粗和过细的煤粉均较少，即煤粉粒度分布较均匀。
15.07.2020
长沙理工大学能动学院
§2 磨煤设备及其特性
• 1、磨煤原理与磨煤机分类
• 2、单进单出钢球磨(低速磨) • 3、双进双出钢球磨(低速磨)
• 4、钢球磨筒体最佳转速 nzj
• 5、钢球磨最佳通风量 • 6、钢球磨出力 • 7、钢球磨特性

煤粉制备系统..41页PPT

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
煤粉制备系统..
•
6、黄金时代是在我们的前面，而不在我们的后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请借口 (蹩脚的工人总是说工具不好)。
•
10、只要下定决心克服恐惧，便几乎能克服任何恐惧。因为，请记住，除了在脑海中，恐惧无处藏身。-- 戴尔．卡耐基。
END

煤粉制备操作

上一页下一页返回
任务１煤粉制备系统运行准备
• ⑥ 严禁跨越设备或在机盖上行走、休息。 • ⑦ 严禁手摸或用工具捅运转中设备，设备发生故障、托辊粘料时必
须切断电源停机处理。 • ⑧ 严禁非岗位人员进行操作、开机。 • ⑨ 无关人员不得进入生产现场。 • ⑩ 悬挂设备下或吊装孔附近严禁停留，吊装周围拉防护绳，并将警
工作。 • ２）中控室操作员要详细确认以下项目：所有仪表、报警器无问题；
系统各处温度、ＣＯ浓度正常；系统内所有的阀门灵活好用并与现场对应；确认润滑油，压缩空气，冷却水全通；设备备妥情况。 • ３）当需进行某一组操作时，要与现场岗位联系确认。 • ４）根据仓位的高低，联系物料入仓。 • ５）启动磨机润滑组。６）启动煤粉输送组。 • ７）启动煤磨风机组。８）暖机操作。
在此不再赘述。
上一页
返回
图 3.1
返回
图 3.2
返回
图 3.3
返回
图 3.4
返回
图 3.5
返回
图 3.6
返回
图 3.7
返回
表 3.1
返回
表 3.2
返回
表 3.3
返回
表 3.4
返回
示牌放置明显位置。 • 3.1.3 煤粉制备中控操作画面 • 图 3.1为立式磨煤粉制备系统，图 3.2为风扫磨煤粉制备系统。
上一页
返回
任务２风扫磨煤粉制备系统操作
• 3.2.1 风扫磨煤粉制备系统运行准备 • 一、风扫磨煤粉制备系统工艺流程 • 风扫磨煤粉制备系统通常由风扫钢球磨、选粉机（粗粉和细粉分离
气检查。 • ７）现场的仪表检查。８）煤磨内各种衬板的检查及螺栓的检查。９）
确认原煤仓的料位在适量位置，原煤输送设备能正常运行。 • （１０）防爆收尘器的检查。

§5-3 煤粉及其制备系统

5 制粉系统
干燥、磨制和输送（储存）煤粉的设备及管道的合理组合。
一、制粉系统的分类
1．直吹式制粉系统

原煤→磨煤机→炉膛→燃烧要求磨煤机的负荷随锅炉的负荷变化。

2．贮仓式制粉系统
磨煤机制粉量可以与锅炉的负荷不同。
→细粉→煤粉仓→给煤机→炉膛→燃烧
原煤→磨煤机→细粉分离器
→乏气→炉膛→燃烧
我国常见的直吹式制粉系统
经济细度

磨制煤粉的电耗和燃烧不完全损失之和最小时的煤粉细度。影响因素： A）煤种 B）磨煤机和分离器的形式 C）燃烧方式等 Rx，↓，煤粉越细，电耗↑，磨损↑ Rx，↑煤粉越粗，q4↑
磨煤机的类型
1．根据转速分类 1）低速磨煤机：15~25rpm；钢球磨煤机，常用 2）中速磨煤机：50~300rpm；常用 3）高速磨煤机：750~1500rpm 2．常见磨煤机的几种类型 1）钢球磨煤机。属于低速磨煤机，如MTZ（DTM）等； 2）双进双出钢球磨煤机。属于低速磨煤机，如，BBD，D等； 3）碗式磨煤机。属于中速磨煤机，如，RP、HP等； 4）轮式磨煤机。属于中速磨煤机，如MPS等； 5）球环磨煤机。属于中速磨煤机，如E等； 6）平盘磨煤机。属于中速磨煤机，如LM等； 7）风扇磨煤机。属于高速磨煤机，如S、NF等；
三、贮仓式制粉系统
1．干燥剂送粉（乏气送粉）
用干燥煤粉后的湿空气携带煤粉送入炉膛燃烧。
2．热风送粉
用热空气携带煤粉，送入炉膛燃烧，乏气单独作为三次风送入炉膛。

我国常见的贮仓式制粉系统

钢球磨煤机贮仓式乏气送粉制粉系统钢球磨煤机贮仓式热风送粉制粉系统钢球磨煤机贮仓式开式制粉系统
