摘要 电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用PLC组成的控制系统可以很好地解决上述问题。本论文通过讨论电梯控制系统的组成，阐述可编程控制器（用三菱PLC编程的程序控制方式，提出了三层电梯的程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了计了一套完整的电梯控制系统方案。触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适。在PLC课程设计中，我组设计了一个三层电梯控制系统，并且将西门子公司S7-200系列可编程控制器与其结合并应用起来，在学完《电气控制与PLC应用》课程后，我们在设计过程中较为得心应手，不至于从头开始。整个过程包括了方案讨论，程序设计，程序修改，上机调试等，在程序设计方面花了比较多的时间，主要考虑到电梯分别停在一层、二层和三层时在其他楼层呼叫等各种情况。每当遇到困难时，我组都积极与老师联系讨论，深入分析研究问题，在整个过程中，我与我的组员都相互配合，相互学习。 关键字：PLC；电梯；升降；梯形图；系统组成框图
In this paper The elevator is an indispensable means of transport for the high-rise building, used for vertical transporting passengers and cargo, the traditional elevator control system mainly adopts relay - contactor to control, its shortcomings is the number of contact, such as high failure rate and poor reliability, maintenance workload is big, and composed of PLC control system is a good way to solve the above problems. Through discussing the composition of the elevator control system, this paper expounds the programmable controller (with mitsubishi PLC programming way of process control, puts forward the three layers of elevator ride, and lists the specific of the main hardware circuit, elevator control ladder diagram and instruction list. And the system composition block diagram and program flow chart is given, based on the analysis, processing, on the basis of random signal logic relation, put forward the plan for a complete set of the elevator control system scheme. Contact, high failure rate, poor reliability, installation and debugging cycle is long, maintenance workload, such as complex wiring faults. Make the elevator running more safe, convenient and comfortable. In the PLC course design, I have come up with a three layers of elevator group control system, and the Siemens S7-200 series programmable controller and its application and combining, after completing the curriculum, electrical control and PLC application we in the design process is relatively with ease, not from the beginning. The whole process including the solution discussion, program design, program changes, computer debugging, etc., spent more time on program design, main consideration to the elevator stop on the first floor, respectively the second and third floors in other situations such as floor call. Whenever encounter difficulties, I actively
《基于PLC的电梯电梯控制》 课程设计 学生姓名：李锦文 学号： 6100310066 专业班级：自动化101班 指导老师：曾芸 2014年 01 月 14日
目录 一、概述 1、PLC控制技术简介 (2) 2、PLC的分类和特点 (2) 3、PLC的结构和工作原理 (3) 4、PLC程序的表达方式 (3) 5、PLC的工作方式 (5) 二、PLC的系统硬件设计 1、可编程控制器机型的选择 (5) 2、输入/输出模块的选择 (6) 3、输入/输出端地址分配 (6) 4、输入/输出端接线图 (8) 三、PLC的系统软件设计 1、PLC控制功能流程图 (9) 2、PLC梯形图程序设计 (10) 四、总结 (12) 五、心得体会 (13) 六、参考文献 (13)
一、概述 （一）PLC控制技术简介 可编程逻辑控制器（Programmable Logic Controller，PLC），它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。 可编程序控制器，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电气操作维护人员的技能和习惯，摒弃了微机常用的计算机编程语言的表达方式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很容易。用户买到所需的PLC后，只需按说明书或提示，做少量的安装接线和用户程序的编制工作，就可灵活而方便地将PLC应用于生产实践。 （二）PLC的分类与特点 PLC一般可按I/O点数和结构形式分类。按I/O点数可分为小型、

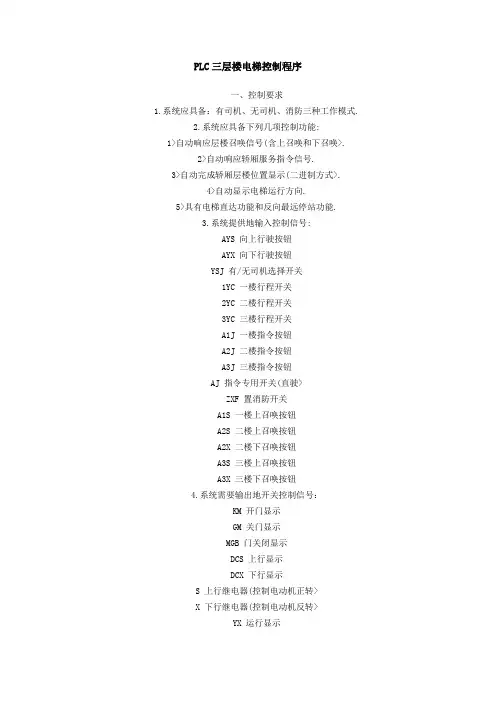

1. 三层电梯PLC控制系统设计 1.1实训目的 本次设计是一种电梯PLC控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的PLC系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由PLC、逻辑控制电路组成。其中包括交流异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。 整个系统通过PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。 1.2 实训容和控制要求 工作过程：电梯由安装在各楼层厅门口的呼叫按钮进行操纵，其操纵容为呼叫电梯、运行方向和停靠楼层。每层楼设有呼叫按钮（一层U1，二层U2，D2，三层D3），指示灯L1指示电梯在一层与二层之间运行、L2指示在二层与三层之间运行、L3指示在三层与二层之间运行、SQ1～SQ3为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。输出端用输出指示灯的状态来模拟输出设备的状态。 三层楼电梯的自动控制要求如下： （1）当电梯停于1F或2F时，如果按3F按钮呼叫，则电梯上升到3F，由行程开关SQ3停止； （2）当电梯停于3F或2F时，如果按1F按钮呼叫，则电梯下降到1F，由行程开关LS1停止； （3）当电梯停于1F，如果按2F按钮呼叫，则电梯上升到2F，由行程开关
LS2停止； （4）当电梯停于3F，如果按2F按钮呼叫，则电梯下降到2F，由行程开关LS2停止； （5）当电梯停于2F，而2F、3F按钮均有人呼叫时，电梯先上升到2F，由LS2控制暂停2S后，继续上升到3F，由LS3停止； （6）当电梯停于3F，而1F、2F按钮均有人呼叫时，电梯下降到2F，由LS2控制暂停2S后，继续下降到1F，由LS1停止； （7）在电梯上升途中，任何反方向的下降按钮呼叫均无效； （8）在电梯下降途中，任何反方向的上升按钮呼叫均无效； （9）每层楼之间的到达时间应在10s完成，否则电梯停机； （10）电梯的起始位置和程序的启动、停止运行自行设计。 1.3电梯的结构 1-减速箱2-曳引轮 3-曳引机底座4-导向轮 5-限速器6-机座 7-导轨支架8-曳引钢绳 9-开关碰铁10-紧急开关 11-导靴12-轿架 13-轿门14-安全钳 15-导轨16-绳头组合 17-对重18-补偿链
毕业设计（论文） 文献综述 设计（论文）题目：四层电梯PLC控制系统设计 学院名称：机械工程学院 专业：机械设计制造及其自动化 学生姓名：学号： 指导教师： 2012年12 月25 日 一、前言 随着我国经济的发展，城市中涌现出越来越多的高层建筑，而与之配套的电梯已成为人们日常生活中不可缺少的工具。同时，由于城市老龄化问题的日益突出，多层建筑同样也有使用电梯的要求。电梯作为现代智能建筑的代步工具，方便了人们的生活、节省了时间和体力，也越来越显示出它的重要作用。电梯质量
的好坏在很大程度上取决于它的控制系统。传统的电梯自动控制系统由继电器——接触器进行控制，其缺点是触点多、接线复杂、故障率高、可靠性差、维修工作量大等。而采用PLC组成的控制系统很好地解决上述问题，它具有工作可靠性高、灵活性和通用性高、编程简单、使用方便、抗干扰能力强等优点，它使电梯运行更加安全、方便。因此，开发设计由PLC组成的控制系统是非常有必要的。 二、电梯的发展历史 人类利用升降工具运输货物、人员的历史非常悠久。早在公元前2600年，埃及人在建造金字塔时就使用了最原始的升降系统，这套系统的基本原理至今仍无变化：即一个平衡物下降的同时，负载平台上升。早期的升降工具基本以人力为动力。1203年，在法国海岸边的一个修道院里安装了一台以驴子为动力的起重机，这才结束了用人力运送重物的历史。英国科学家瓦特发明蒸汽机后，起重机装置开始采用蒸汽为动力。紧随其后，威廉?汤姆逊研制出用液压驱动的升降梯，液压的介质是水。在这些升降梯的基础上，一代又一代富有创新精神的工程师们在不断改进升降梯的技术。然而，一个关键的安全问题始终没有得到解决，那就是一旦升降梯拉升缆绳发生断裂时，负载平台就一定会发生坠毁事故。 生活在继续，科技在发展，电梯也在进步。150年来，电梯的材质由黑白到彩色，样式由直式到斜式，在操纵控制方面更是步步出新——手柄开关操纵、按钮控制、信号控制、集选控制、人机对话等等，多台电梯还出现了并联控制，智能群控；双层轿厢电梯展示出节省井道空间，提升运输能力的优势；变速式自动人行道扶梯的出现大大节省了行人的时间；不同外形——扇形、三角形、半菱形、半圆形、整圆形的观光电梯则使身处其中的乘客的视线不再封闭。如今，以美国奥的斯公司为代表的世界各大著名电梯公司各展风姿，仍在继续进行电梯新品的研发，并不断完善维修和保养服务系统。调频门控、智能远程监控、主机节能、控制柜低噪音耐用、复合钢带环保——一款款集纳了人类在机械、电子、光学等领域最新科研成果的新型电梯竞相问世，冷冰冰的建筑因此散射出人性的光辉，人们的生活因此变得更加美好。 当今世界上最大的电梯生产企业是美国的奥蒂斯电梯公司，其产量约占世界电梯产量的25%。此外，瑞士迅达电梯公司、芬兰柯尼电梯公司及后起之秀的日本日立、三菱公司在国际电梯业也有一定的声誉。 1900年，美国奥蒂斯电梯公司通过代理商Tullock ＆ Co.获得在中国的第1份电梯合同——为提供2台电梯。从此，世界电梯历史上展开了中国的一页。 据统计，中国在用电梯34.6多万台，每年还以约5万～6万台的速度增长。电梯服务中国已有100 多年历史，而中国在用电梯数量的快速增长却发生在改革开放以后，目前中国电梯技术水平已与世界同步。
河南工业职业技术学院 毕业设计 题目 PLC电梯控制系统的设计系院电气工程系 专业电气自动化 班级 05311 学生姓名林鹏翔 学号 26 指导教师史增芳
前言 随着电子技术的发展，当前数字电器系统的设计正朝着速度快、容量大、体积小、重量轻的方向发展。推动该潮流发展的引擎就是日趋进步和完善的PLC设计技术。目前数字系统的设计可以直接面向用户需求，根据系统的行为和功能的要求，自上而下的完成相应的描述、综合、优化、仿真与验证，直接生成器件。上述设计过程除了系统行为和功能描述以外，其余所有的设计几乎都可以用计算机来自动完成，也就说做到了电器设计自动化这样做可以大大的缩短系统的设计周期，以适应当今品种多、批量小的电子市场的需求。 电器设计自动化的关键技术之一是要求用形式化的方法来描述数字系统的硬件电路，即要用所谓的硬件语言来描述硬件电路。所谓硬件描述语言及相关的仿真、综合等技术的研究是当今电器设计自动化领域的一个重要课题。 PLC的设计和开发，已经有多种类型和款式。传统的PLC各有特点，它们适合在现场做手工测量，要完成远程测量并要对测量数据做进一步分析处理，传统PLC是无法完成的。然而基于PC 通信的PLC，既可以完成测量数据的传递，又可借助PC，做测量数据的处理。所以这种类型的PLC无论在功能和实际应用上，都具有传统PLC无法比拟的特点，这使得它的开发和应用具有良好的前景。
目录 1.前言 2.电梯控制基本概念 3.电梯控制的组成 4.电梯控制的移动 5.电梯PLC系统的模拟组态 6.货运电梯重量超载的控制 7.总结 8.参考文献
2. PLC电梯控制的基本概念 电梯控制系统可分为电力拖动系统和电气控制系统两个主要部分。电力拖动系统主要包括电梯垂直方向主拖动电路和轿箱开关电路。二者均采用易于控制的直流电动机作为拖动动力源。主拖动电路采用PWM调试方式，达到了无级调速的目的。而开关门电路上电机仅需一种速度进行运动。电气控制系统则由众多呼叫按钮、传感器、控制用继电器、指示灯、LED七段数码管和控制部分的核心器件（PLD）等组成。PLC集信号采集、信号输出及逻辑控制于一体，与电梯电力拖动系统一起实现了电梯控制的所有功能。 电梯控制系统原理框图如图1所示，主要由轿箱内指令电路、门厅呼叫电路、主拖动电机电路、开关门电路、档层显示电路、按钮记忆灯电路、楼层检测与平层检测传感器及PLC电路等组成的。 电梯控制系统的硬件结构如图2所示。包括按钮编码输入电路、楼层传感器检测电路、发光二极管记忆灯电路、PWM控制直流电机无线调速电路、轿箱开关电路、楼层显示电路及一些其他辅助电路等。为减少PLC输入输出点数，采用编码的方式将31个呼叫及指层按钮编码五位二进制码输入PLC PLC系统的其它设备 1 编程设备：编程器是PLC开发应用、监测运行、检查维护不可缺少的器件，用于编程、对系统作一些设定、监控PLC及PLC所控制的系统的工作状况，但它不直接参与现场控制运行。小编程器PLC一般有手持型编程器，目前一般由计算机（运行编程软件）充当编程器。 2 人机界面：最简单的人机界面是指示灯和按钮，目前液晶屏（或触摸屏）式的一体式操作员终端应用越来越广泛，由计算机（运行组态软件）充当人机界面非常普及。 3 输入输出设备：用于永久性地存储用户数据，如EPROM、EEPROM写入器、条码阅读器，输入模拟量的电位器，打印机等。
组态软件在PLC电梯控制系统中的应用的文献综述 姓名：王娟 专业：电气064 【关键词】电梯可编程控制器PLC 组态软件 前言： 在现代社会和经济活动中，计算机技术、自动控制技术和电力电子技术得到了迅速的发展，电梯已经成为城市物质文明的一种标志。特别是在高层建筑中，电梯是不可缺少的垂直运输设备。随着高层建筑飞速发展的今天，电梯行业也随之进入了新的发展时期，电梯控制技术已经发展到了调频调压调速，其逻辑控制也由PLC代替原来的继电器控制，其许多功能是传统的继电器控制系统无法实现的。
第一章PLC 电梯组态软件简介 1.1 PLC的定义 可编程控制器，简称PLC(Programmable logicController)，是指以计算机技术为基础的新型工业控制装置，是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的。PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性[1]。 1.2 S7-200的特点 S7-200系列出色表现在几个方面：极高的可靠性极丰富的指 令集易于掌握便捷的操作丰富的内置集成功能实时特性 强劲的通讯能力丰富的扩展模块 1.3 S7-200,CPU 224 本机集成14输入/10输出共24个数字量I/O点。可连接7个扩展模块，最大扩展至168路数字量I/O点或35路模拟量I/O 点。13K字节程序和数据存储空间。6个独立的30kHz高速计数器，2路独立的20kHz高速脉冲输出，具有PID控制器。1个RS485通讯/编程口，具有PPI通讯协议、MPI
三层电梯PLC控制系统设计方案报告
PLC课程设计报告题目：三层电梯PLC控制系统设计 院别： 姓名： 学号： 指导教师： 日期：

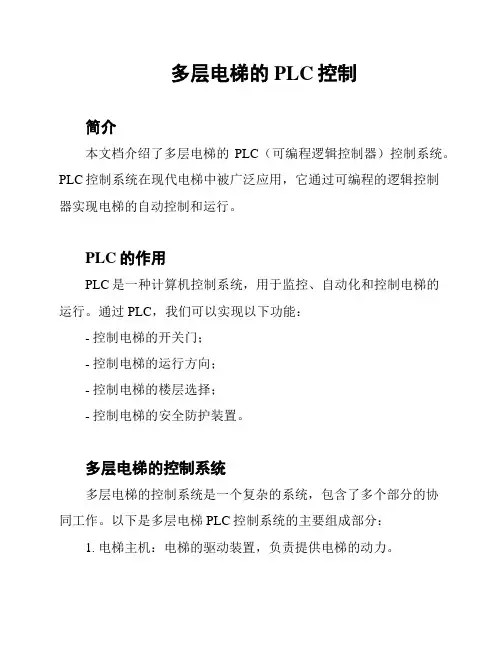

摘要 本设计主要利用欧姆龙系统完成。主要介绍了3层电梯的PLC的特点、PLC的功能、发展趋势、PLC控制电梯的软、硬件设计。在示意图、接线图、电梯的控制梯形图、指令表、和程序流程图的基础之上提出了PLC的编程方法。 可编程控制系统（Programmable Logic Controller）是一种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。由于它可通过软件来改变控制过程，而且具有体积小、组装维护方便、编程简单、可靠性高、抗干扰能力强等特点，已广泛应用于工业自动化控制控制的各个领域，大大推进了机电一体化的进程。 电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用 PLC组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。目前PLC在电梯行业已得到广泛应用。在层数和控制功能较少的场合，采用PLC控制较为方便。
目录 第一章三层楼电梯自动控制 (3) 一．电梯设计要求 (4) 二．电梯设计分析 (5) 1.分析被控对象 (5) 2.分配PLC的输入/输出端子 (5) 3.统计输入、输出点数并选择PLC型号 (7) 4.输入/输出端子接线图 (8) 5.运动形式分析 (8) 6.助记符 (15) 三．硬件配置设计 (19) 1. 电梯控制构成 (20) 2. 主电路 (21) 四．型号规格 (22)
可编程控制器应用实训报告
四层电梯控制 1、四层电梯控制功能要求 采用PLC 构成四层简易电梯电气控制。电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。一层有上升呼叫按钮和指示灯，二层又上层呼叫按钮和指示灯以及下降呼叫按钮和指示灯，三层又上升呼叫按钮和指示灯以及下降呼叫按钮和指示灯，四层有下降呼叫按钮和指示灯；电梯开门和关门按钮，关门限位由行程开关检测。 ⒈ 开始时，电梯处于任意一层。 ⒉ 当有外呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层并停止运行，轿厢门打开，延时3s 后自动关门。 ⒊ 当有内呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层并停止运行，轿厢门打开，延时3s 后自动关门。 ⒋ 轿厢运行（轿厢上升或下降）过程中，任何反方向的外呼梯信号均不响应。但如果反向外呼梯信号前方再无其它内外呼梯信号时，则电梯响应该外呼梯信号。 ⒌ 电梯应具有最远反向外呼梯响应功能。 ⒍ 电梯未平层或运行时，开门按钮和关门按钮均不起作用。电梯平层或轿厢停止运行时，按开门按钮则轿厢门打开，按关门按钮则轿厢门关闭。 2、电器元件选型及其计算 设计要求：电梯可载重12人即1000kg 、电梯自重1000kg 、电梯上下行速v=0.5m/s 。可求的：总载重mg=2000kg 。kw v p 105.0*10*2000mg ===有功.设电动机效率 %90=η.P=有功p /η=10kw/0.9=11kw.取额定电压V U N 380=.功率因数85.0cos =?.则有 A COS U P I N N 2085 .0*380*311000 3=== ?。 然后根据此电机的额定电流选出继电器、熔断器和热继电器等数据。 （1） 熔断器额定电流约为电机额定电流的1.8-2.1倍； （2） 断路器额定电流约为电机额定电流的1.5倍； （3） 热继电器的额定电流约为电机额定电流的0.95-1.05倍； （4） 固体中间继电器的额定电流约为电机额定电流的6-7倍； （5） 交流接触器额定电流约为电机额定电流的2.5倍； （6） 铜芯电线一般为每平方毫米载流量4-6A 之间，线路长时取小值，线路短时取 大值。 （7）电机选择额定功率为3KW 的电机。 电气设备明细表
本科毕业设计（论文）中英文对照翻译 院（系部）电气工程与自动化 专业名称电气工程及其自动化 年级班级 学生姓名 指导老师 2013年6月1日
Elevator System Based on PLC Composed by the order of relay control system is a realization of the first elevator control method. However, to enter the nineties, with the development of science and technology and the widespread application of computer technology, the safety of elevators, reliability of the increasingly high demand on the relay control weaknesses are becoming evident. Elevator control system relays the failure rate high, greatly reduces the reliability and safety of elevators, and escalators stopped often to take with the staff about the inconvenience and fear. And the event rather than taking the lift or squat at the end of the lift will not only cause damage to mechanical components, but also personal accident may occur. Programmable Logic Controller (PLC) is the first order logic control in accordance with the needs of developed specifically for industrial environment applications to operate the electronic digital computing device. The PLC biggest characteristics lie in: The electrical engineering teacher already no longer electric hardware up too many calculations of cost, as long as order the importation that the button switch or the importation of the sensors order to link the PLC up can solve problem, pass to output to order the conjunction contact machine or control the start equipments of the big power after the electric appliances, but the exportation equipments direct conjunction of the small power can. PLC internal containment have the CPU of the CPU, and take to have an I/ O for expand of exterior to connect a people's address and saving machine three big pieces to constitute, CPU core is from an or many is tired to add the machine to constitute, mathematics that they have the logic operation ability, and can read the procedure save the contents of the machine to drive the homologous saving machine and I/ Os to connect after pass the calculation; The I/ O add inner part is tired the input and output system of the machine and exterior link, and deposit the related data into the procedure saving machine or data saving machine; The saving machine can deposit the data that the I/ O input in the saving machine, and in work adjusting to become tired to add the machine and I/ O to connect, saving machine separately saving machine RAM of the procedure saving machine ROM and dates, the ROM can do deposit of the data permanence in the saving machine, but RAM only for the CPU computes the temporary calculation usage of hour of buffer space.
浙江工业职业技术学院 毕业设计 题目：基于PLC的三层电梯控制系统 班级：机电一体化1407 姓名：金梦阁 指导教师：烟月
目录 前言 (1) 摘要 (2) 绪论 (3) 0.1选题背景 (3) 0.2方案的比较和论证 (3) 第1章电梯概述 (5) 1.1电梯的发展简史 (5) 1.1.1电梯的起源 (5) 1.1.2电梯技术发展趋势 (5) 1.2电梯的基本结构 (6) 1.3电梯的类型 (9) 第2章可编程控制器简介 (10) 2.1 PLC的特点 (10) 2.2 PLC控制电梯的优点 (10) 第3章三层楼电梯PLC控制系统设计 (11) 3.1 电梯的控制要求 (11) 3.2 PLC型号选择 (12) 3.3电梯PLC I/O配线表 (12) 3.4 PLC输入输出接线示意图 (13) 3.4.1硬件的设计和选择 (13) 3.4.2 程序设计思路 (14) 3.4.3 三层楼电梯梯形图程序 (15) 3.4.4 电梯的安装与调试运行 (17) 结论 (19) 致 (20) 参考文献 (21)
前言 在常规自动控制系统中，传感器与执行器是独立接线的，多个传感器和执行器构成的系统需要大量导线。通信总线应用到测控系统中，不仅能节省大量的导线，而且可提高系统的可靠性。已被广泛采用的工业总线一般有两类。一类为主从结构方式，如RS-485通讯，该通讯总线在工业控制中已得到广泛应用，其通讯方式为命令—响应方式。主机定时向各子控制器发出查询信号，再由各子控制器汇报各自状态。这种通讯方式开发难度较小，但通讯实际耗费了主控制器相当一部分资源。所以此种方式并未能完全地发挥出主控制器强大的运算功能。另一类为各节点自主通讯方式，如欧姆龙公司、三菱公司的CAN总线，NEWLIFT公司的LONWORKS总线等。这类总线的可靠性和通讯速率与前一种有着本质的提高，但成本相对较贵。 现代社会中，电梯已经成为不可缺少的运输设备。电梯的存在使得每幢高层建筑的交通更为便利。电梯控制技术的发展主要经历了三个阶段：继电器控制阶段，微机控制阶段，现场总线控制阶段。 与其它几种现场总线比较而言，CAN总线是最易实现，价格最为低廉的一种，这也是目前CAN总线在众多领域被广泛采用的原因。CAN总线协议是建立在国际标准组织开放系统互联模型基础上的。作为工业控制的底层网络，CAN总线通波特率可高达1Mbps，最远距离可达l0km；通讯采用短帧结构，使得数据传输的时间短，受干扰的几率低，并且CAN总线协议有良好的检错措施，因此CAN总线通讯的可靠性较高。由于CAN总线的安全性，实时性，简单易操作性和价格低廉，使其十分适合在电梯通讯中应用。目前电梯井道系统中，主要采用并行通讯，上行、下行电缆比较多，现场安装调试比较麻烦。采用CAN总线后，通过串行通信方式，构成控制器局域网，仅用四根线，其中两根为电源线，一根信号发送线，一根信号接收线，实现呼梯、选及显示信号的通信，并为进一步实现多台电梯群控、远程监控、楼宇自动化提供便利接口。
基于PLC的电梯控制系统设计冯乃康 发表时间：2018-05-31T10:36:15.820Z 来源：《电力设备》2018年第2期作者：冯乃康 [导读] 摘要：为提高电梯的可靠性，保证安全运行，在原变频器基础上采用PLC控制，合理选择和设计对传统改造，进一步提高可靠性、运行的舒适感，达到较为理想的控制效果。 (广东广业云硫矿业有限公司广东云浮 527300) 摘要：为提高电梯的可靠性，保证安全运行，在原变频器基础上采用PLC控制，合理选择和设计对传统改造，进一步提高可靠性、运行的舒适感，达到较为理想的控制效果。 关键词：变频器；PLC；电梯 0 引言 电梯已成为城市的一种标志，是高层建筑的垂直运输设备。当前，国内电梯超过了120万台[1]。因近几年事故频繁发生，电梯的安全受到了广泛关注。其可靠性取决于控制系统[2]，传统控制系统是由继电器控制，易出故障、可靠性差、维护不便、运行寿命较短、占用空间大等缺点[3,4]。目前PLC（Programmable Logic Controller）是一种可编程序的存储器，内部实现逻辑运算、顺序控制、定时、计数和算术运算等功能,可靠性高、通用性强、体积小、成本低、编程简单、维护方便、抗干扰能力强等特点，在工业自动控制领域有着重要的地位[5-7]。本文将可编程控制器（PLC）应用于六层电梯进行逻辑控制。 1. 电梯控制系统的组成 控制系统主要由电力拖动部分和电气控制部分组成[8]。拖动系统如图1所示，由轿厢、配重、钢丝绳、曳引轮、减速机构和电机组成。控制系统由控制柜、操纵箱、召唤箱、曳引电动机和楼层指示等组成。（1-电动机;2-减速机构;3-曳引轮;4-钢丝绳;5-配重;6-轿厢） 1、电梯运行流程：系统上电--运行准备(初始化、等待) -厅门呼叫-轿厢呼叫-根据呼叫运行到目标层-进行相应的开关门动作-根据呼叫进入运行状态等。 2、楼层显示流程：电梯运行-楼层检测器检测到、进入七段码显示-没改变时信号不变-楼层改变时检测器来给出楼层显示。 4.结论 本设计利用变频器和PLC实现了对电梯的控制，通过对设备选型和软件设计，提高了可靠性，改善了舒适感，节约了电能，使电梯结构紧凑，噪声低，运行效率高，故障率低，维修简单。 参考文献： [1] 刘松国，韩树新，李伟忠等.电梯运行状态检测与故障远程报警系统研究[J].创意与实践，2011（10）：42-46. [2] 谭对平.PLC在电梯控制系统中的应用[J].中国高新技术企业，2012（06）：76-78. [3] 李涛.基于PLC的电梯控制系统的设计与实现[J].仪器仪表用户，2010，17（03）：74-75.
防灾科技学院 毕业设计 题目电梯PLC控制系统设计 学生王中榆学号 085031101 系别防灾仪器系专业电气工程及其自动化班级 0850311 开题时间2011 年12 月 20 日答辩时间 2012 年 6 月11 日指导教师立新职称讲师
电梯PLC控制系统设计 作者王中榆 指导教师立新 摘要从第一次工业革命开始，为人类提供方便的东西出现得越来越多，电梯就是其中之一。电梯的高档、新奇、灵活、方便等深受广大人们的青睐。为此，本文阐述了可编程序控制器PLC在电梯控制中的应用，主要介绍了一个5层楼的PLC电梯控制系统的总体设计方案、设计过程以及所选用的PLC的型号、电梯控制的梯形图，并给出了程序流程图，在分析、处理逻辑关系之后，提出了PLC编程。 关键词：电梯;系统控制;可编程序控制器;梯形图 Desing of Elevator Control System Based on PLC Author WANG Zhong—yu Teacher LI Li—xin Abstract After the first industrial revolution, more and more inventions which offer convenience for human have been appearing, and the elevator is one of them. Because of top grade, novelty, flexibility and convenience, the elevator is favored by the majority of people. Therefore, this paper expounds the programmable logic controller PLC in the elevator control application, mainly introducing a five-flo or building’s PLC control system’s the overall design of the scheme, design process and the use of PLC model, the elevator control
于PLC的电梯控制系统设计 摘要 随着国民经济的飞速发展，现代化程度日益提高，高层建筑越来越多，电梯也随之增多，电梯产品在人们物资文化生活中的地位得到了提高，成为重要的运输设备之一。国内传统的电梯控制一是由继电器、接触器构成。它不仅存在着可靠性差、成本高、故障率高等缺点，而且在层数增加时，配线变化给制造及安装带来诸多不便。若用PLC控制就解决了以上的不足。 本文在阐述电梯的结构和可编程控制器的结构和工作原理的基础上，针对4 层电梯，使用西门子S7-200可编程控制器，设计了电梯的控制系统，包括轿内指 令和厅外召唤信号的登记与消除、电梯的选层和定向、电梯的开关门运行、电梯 上下行控制、电梯的指层控制等部分，实现了轿内与各层呼梯指令的记录、电梯 运行方向和选层的控制，电梯上下行和自动开关门、电梯的指层控制等功能。同 时也使用了组态王6.53完成上位机对PLC控制电梯的仿真。 关键词：四层电梯控制系统可编程控制器组态王
PLC-based elevator control system design Abstract With the rapid development of the national economy, the increasing degree of modernization, more and more high-rise buildings, elevators also will be increased, Elevator products in people′s material and cultural life of the status has been enhanced to become one of the important transport equipment. Traditional domestic elevator control from the first relay , a contactor .Traditional domestic elevator control from the first relay, a contactor . It is not only poor in the reliability ,high cost, high failure rate shortcomings, but also in layers increases, changes to the wiring and installation of manufacturing has brought many unchanged, If the control by PLC to address the above shortcomings. This article elaborated the elevator structure，the structure and the working principle of the programmable logic controller．Aim at the elevator of four floors，the writer design this elevator control system by the use of Siemens S7-200 programmable logic controller．The writer design the elevator control parts, such as, the part of register and cancel the instructions from the cabin, the part of register and cancel the instructions from the station hall, the part of choose station and direction, the part of door movement，the part of elevator operation，the part of shown layer ，and so on．These parts achieve the functions：registering the instructions from the cabin and the station hall, choosing the direction and the station of elevator，elevator go up or down and door automatically，fingering out the location of the cabin, and other functions.Also use kingview 6.53 complete pc to plc control elevator simulation. Key Words：Four-story Elevator; Control System ;ProgrammableLogic Controller; kingview
PLC电梯控制系统知识点 1.1.1电梯继电器控制系统的优点 (l)所有控制功能及信号处理均由硬件实现，线路直观，易于理解和掌握，适合于一般技术人员和技术工人所掌握。 (2)系统的保养、维修及故障检查无需较高的技术和特殊的工具、仪器。 (3)大部分电器均为常用控制电器，更换方便，价格较便宜。 1.1.2电梯继电器控制系统存在的问题？ (l)系统触点繁多、接线线路复杂，且触点容易烧坏磨损，造成接触不良，因而故障率较高。 (2)普通控制电器及硬件接线方法难以实现较复杂的控制功能，使系统的控制功能不易增加，技术水平难以提高。 (3)电磁机构及触点动作速度比较慢，机械和电磁惯性大，系统控制精度难以提高。 (4)系统结构庞大，能耗较高，机械动作噪音大。 (5)由于线路复杂，易出现故障，因而保养维修工作量大，费用高;而且检查故障困难，费时费工。 1.2.2 PLC控制电梯的优点 (1)在电梯控制中采用了PLC，用软件实现对电梯运行的自动控制，可靠性大大提高。 (2)去掉了选层器及大部分继电器，控制系统结构简单，外部线路简化。 (3)PLC可实现各种复杂的控制系统，方便地增加或改变控制功能。 (4)PLC可进行故障自动检测与报警显示，提高运行安全性，并便于检修。 (5)用于群控调配和管理，并提高电梯运行效率。 (6)更改控制方案时不需改动硬件接线。 2.1.3电梯的安全保护装置 (1)电磁制动器，装于曳引机轴上，一般采用直流电磁制动器，启动时通电
松闸，停层后断电制动。 (2)强迫减速开关，其分别装于井道的顶部和底部，当轿厢驶过端站换速未减速时，轿厢上的撞块就触动此开关，通过电器传动控制装置，使电动机强迫减速。 (3)限位开关，当轿厢经过端站平层位置后仍未停车，此限位开关立即动作，切断电源并制动，强迫停车。 (4)行程极限保护开关，当限位开关不起作用，轿厢经过端站时，此开关动作。 (5)急停按钮，装于轿厢司机操纵盘上，发生异常情况时，按此按钮切断电源，电磁制动器制动，电梯紧急停车。 (6)厅门开关，每个厅门都装有门锁开关。仅当厅门关上才允许电梯启动;在运行中如出现厅门开关断开，电梯立即停车。 (7)关门安全开关，常见的是装于轿厢门边的安全触板，在关门过程中如安全触板碰乘客时，发出信号，门电机停止关门，反向开门，延时重新开门，此外还有红外线开关等。 (8)超载开关，当超载时轿底下降开关动作，电梯不能关门和运行。 (9)其它的开关，安全窗开关，钢带轮的断带开关等。 2.1.4电梯变频调速控制的特点有哪些？ (1)变频调速电梯使用的是异步电动机，比同容量的直流电动机具有体积小、占空间小，结构简单，维护方便、可靠性高、价格低等优点。 (2)变频调速电源使用了先进的SPWM技术SVPWM技术，调速范围宽、控制精度高，动态性能好，舒适、安静、快捷，已逐渐取代直流电机调速。 (3)变频调速电梯，明显改善了电动机供电电源的质量，减少了谐波，提高了效率和功率因数，节能明显。 2.1.5请画出PLC信号控制系统控制框图 PLC信号控制系统控制框图
