管涵工程施工方案

江苏天力建设集团有限公司大英县郪江新城片区滨江路、蓬莱路工程项目部 施工方案

1 滨江路、蓬莱大道管涵施工方案

一、工程简况

1、蓬莱大道工程概况

蓬莱大道新建项目排水工程，起点桩号K0+000，终点桩号K0+813.551，路线全程813.551m；排水体制采用双侧布管，雨污水分流制；雨水管道布设于西侧北侧人行道下，距道路中心线13m,污水管道布设于东侧南侧人行道下；距道路中心线12.5m。雨、污水管管道采用Ⅱ级承插钢筋砼管，连接管采用Ⅰ级砼管；雨、污水检查井均采用钢筋砼检查井，雨水管道由北向南汇流排入郪江。

2、滨江路工程概况

滨江路新建项目排水工程，起点桩号K0+039.257，终点桩号K1+831.369，道路全长1871.16m，采用雨、污分流制，单侧布管体制。

雨水管道布设于滨江路内侧人行道下，管道中心线距道路内边线6.7m，收集道路沿线的雨水，根据规划和本道路工程所处位置及地形条件，最终通过蓬莱路和青狮路的雨水井排入郪江。雨水管道管径d300~d1400，污水管道布设于滨江路内侧的人行道下，道中心线距道路内边线4.7m，根据规划和本道路工程所处位置及地形条件，接上游文化产业园污水转输管道，最终经青狮路的过江倒虹吸进水井，污水主管管径为d400~d800mm。雨水管道、污水管道坡向均与道路坡向基本一致。雨水、污水管道均采用Ⅱ级钢筋砼承插管或平口管，雨水污水管道布设略高于雨水管道。 江苏天力建设集团有限公司大英县郪江新城片区滨江路、蓬莱路工程项目部 施工方案

2 二、主要工程量

1、蓬莱路工程量

雨水管道工程数量表

序号 名称 规格 材料 单位 数量 备注

1 Ⅰ级钢筋砼承插管 d300 钢筋砼 米 144

2 Ⅱ级钢筋砼承插管 d500 钢筋砼 米 422

3 Ⅱ级钢筋砼承插管 d800 钢筋砼 米 87

第1篇

一、工程概况

本工程为某道路工程中的管涵施工，主要承担道路排水功能。管涵采用钢筋混凝土圆管，直径为D，长度为L，具体参数根据设计要求确定。施工地点位于道路路基中央，涉及明挖施工和基础施工。

二、施工准备

1. 施工组织：成立专门的施工队伍，明确各岗位人员职责，确保施工顺利进行。

2. 材料设备：准备足够的钢筋混凝土圆管、钢筋、水泥、砂、石子等原材料，以及挖掘机、装载机、混凝土搅拌机、运输车辆等机械设备。

3. 施工图纸：熟悉施工图纸，明确管涵的设计参数、施工要求及注意事项。

4. 施工方案：制定详细的施工方案，包括施工顺序、施工工艺、质量控制措施等。

三、施工工艺

1. 基坑开挖：根据设计图纸，开挖基坑，尺寸比圆管涵基础宽出50cm。采用挖掘机配合人工进行开挖，确保开挖深度和尺寸符合要求。

2. 垫层施工：在基坑底部回填砂砾，分层回填并夯实，确保压实度满足规范和设计要求。

3. 基础放样：重新放设涵洞的纵、横轴线，用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。

4. 混凝土管座：混凝土由拌和站集中拌和，严格按照实验室给定的施工配合比拌制砼，拌和均匀。按施工图纸和技术规范的要求浇筑管座基础。管基分两次浇筑，先浇筑底下部分，预留管基厚度及安放管节座浆混凝土2～3cm，待安放管节后再浇筑管底以上部分。

5. 钢筋混凝土管的预制：管节端面应平整，钢筋绑扎牢固，混凝土浇筑密实。预制管节在达到设计强度后，方可进行现场安装。

6. 管节安装：将预制好的管节吊装至基坑，按照设计要求进行对接，确保对接严密，无明显缝隙。 7. 沉降缝处理：在管节接缝处设置沉降缝，采用橡胶止水带或柔性密封材料，防止渗漏。

8. 出入口施工：按照设计要求，施工管涵的进出口，确保进出口处排水畅通。

9. 基坑回填土：在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行回填。回填时，两侧应对称进行，高差不宜过大。

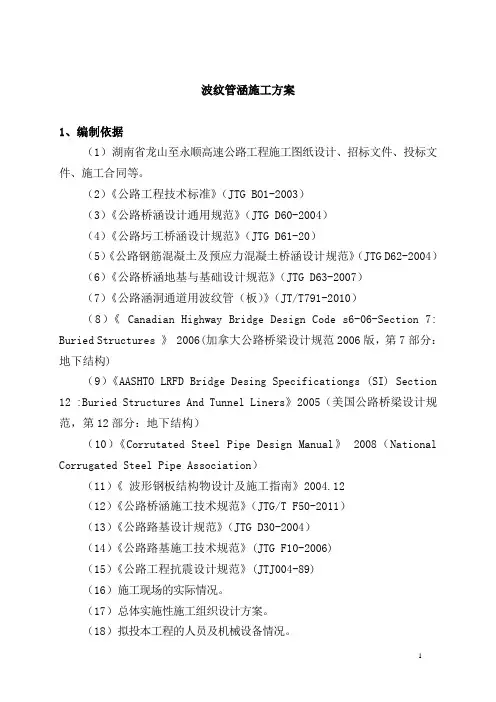

波纹管涵施工方案

1、编制依据

（1）湖南省龙山至永顺高速公路工程施工图纸设计、招标文件、投标文件、施工合同等。

（2）《公路工程技术标准》（JTG BO1-2003）

（3）《公路桥涵设计通用规范》（JTG D60-2004）

（4）《公路圬工桥涵设计规范》（JTG D61-20）

（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）

（6）《公路桥涵地基与基础设计规范》（JTG D63-2007）

（7）《公路涵洞通道用波纹管（板）》（JT/T791-2010）

（8）《 Canadian Highway Bridge Design Code s6-06-Section 7:

Buried Structures 》 2006(加拿大公路桥梁设计规范2006版，第7部分：地下结构)

（9）《AASHTO LRFD Bridge Desing Specificationgs (SI) Section

12 :Buried Structures And Tunnel Liners》2005（美国公路桥梁设计规范，第12部分：地下结构）

（10）《Corrutated Steel Pipe Design Manual》 2008（National

Corrugated Steel Pipe Association）

（11）《 波形钢板结构物设计及施工指南》2004.12

（12）《公路桥涵施工技术规范》（JTG/T F50-2011）

（13）《公路路基设计规范》（JTG D30-2004）

（14）《公路路基施工技术规范》(JTG F10-2006)

（15）《公路工程抗震设计规范》(JTJ004-89)

（16）施工现场的实际情况。

（17）总体实施性施工组织设计方案。

（18）拟投本工程的人员及机械设备情况。 2、 工程概况

2.1、项目简介

第1篇

一、项目背景

涵管桥是一种常见的桥梁结构，主要用于公路、铁路、水利等工程中，具有施工简便、成本低廉、结构稳定等特点。本方案针对某涵管桥施工项目，从施工准备、施工工艺、质量控制、安全管理等方面进行详细阐述。

二、工程概况

1. 工程名称：某涵管桥施工项目

2. 工程地点：某市某区某路段

3. 工程规模：全长60米，桥面宽度10米，净空高度4米

4. 工程结构：预制混凝土圆形涵管桥

5. 施工周期：90天

三、施工准备

1. 施工组织机构

成立项目经理部，下设施工技术组、材料组、质量安全管理组、进度控制组等，明确各岗位职责，确保施工顺利进行。

2. 施工人员

组织施工队伍，包括技术人员、施工人员、质量检验人员等，并对施工人员进行技术培训和安全教育。

3. 施工材料

根据设计图纸要求，采购合格的原材料，如钢筋、水泥、砂石、混凝土等，并确保材料质量符合国家相关标准。

4. 施工设备

准备施工所需的机械设备，如混凝土搅拌站、输送泵、挖掘机、吊车、压路机等，确保设备完好、性能稳定。

5. 施工现场布置 合理规划施工现场，设置施工便道、材料堆场、临时设施等，确保施工环境整洁、安全。

四、施工工艺

1. 涵管制作

（1）钢筋加工：根据设计图纸要求，加工钢筋，确保钢筋尺寸、形状符合要求。

（2）模板制作：制作涵管模板，确保模板尺寸、强度、刚度符合要求。

（3）混凝土浇筑：采用混凝土搅拌站进行混凝土搅拌，按照设计配合比进行混凝土浇筑，确保混凝土质量。

（4）养护：混凝土浇筑完成后，进行养护，保证混凝土强度达到设计要求。

2. 涵管运输

（1）采用平板车运输涵管，确保运输过程中的安全。

（2）运输过程中，对涵管进行加固，防止碰撞、变形。

3. 涵管安装

（1）挖槽：根据设计图纸要求，开挖涵管槽，确保槽底平整、尺寸准确。

（2）涵管放置：将预制涵管放置在槽内，确保涵管中心线与设计中心线重合。

（3）灌筑回填土：在涵管周围灌筑回填土，分层压实，确保回填土密实。
