管涵施工方案

龙山县市民之家（含县综

合档案馆）建设项目

—配套排水管涵工程施工方案

湖南建工龙山县智慧城市建设PPP项目部

2017年5月19日 龙山县市民之家项目管涵施工方案

1

目录

一、编制依据............................................................................................ 2

二、工程概况............................................................................................ 2

三、施工计划安排 ................................................................................... 4

四、施工准备工作 ................................................................................... 5

五、主要工程项目的施工方案、方法 ................................................... 8

六、雨季施工措施 ................................................................................. 18

七、确保工程质量的措施 ..................................................................... 18

八、安全保证措施 ................................................................................. 21

第1篇

一、工程概况

本工程为某道路工程中的管涵施工，主要承担道路排水功能。管涵采用钢筋混凝土圆管，直径为D，长度为L，具体参数根据设计要求确定。施工地点位于道路路基中央，涉及明挖施工和基础施工。

二、施工准备

1. 施工组织：成立专门的施工队伍，明确各岗位人员职责，确保施工顺利进行。

2. 材料设备：准备足够的钢筋混凝土圆管、钢筋、水泥、砂、石子等原材料，以及挖掘机、装载机、混凝土搅拌机、运输车辆等机械设备。

3. 施工图纸：熟悉施工图纸，明确管涵的设计参数、施工要求及注意事项。

4. 施工方案：制定详细的施工方案，包括施工顺序、施工工艺、质量控制措施等。

三、施工工艺

1. 基坑开挖：根据设计图纸，开挖基坑，尺寸比圆管涵基础宽出50cm。采用挖掘机配合人工进行开挖，确保开挖深度和尺寸符合要求。

2. 垫层施工：在基坑底部回填砂砾，分层回填并夯实，确保压实度满足规范和设计要求。

3. 基础放样：重新放设涵洞的纵、横轴线，用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。

4. 混凝土管座：混凝土由拌和站集中拌和，严格按照实验室给定的施工配合比拌制砼，拌和均匀。按施工图纸和技术规范的要求浇筑管座基础。管基分两次浇筑，先浇筑底下部分，预留管基厚度及安放管节座浆混凝土2～3cm，待安放管节后再浇筑管底以上部分。

5. 钢筋混凝土管的预制：管节端面应平整，钢筋绑扎牢固，混凝土浇筑密实。预制管节在达到设计强度后，方可进行现场安装。

6. 管节安装：将预制好的管节吊装至基坑，按照设计要求进行对接，确保对接严密，无明显缝隙。 7. 沉降缝处理：在管节接缝处设置沉降缝，采用橡胶止水带或柔性密封材料，防止渗漏。

8. 出入口施工：按照设计要求，施工管涵的进出口，确保进出口处排水畅通。

9. 基坑回填土：在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行回填。回填时，两侧应对称进行，高差不宜过大。

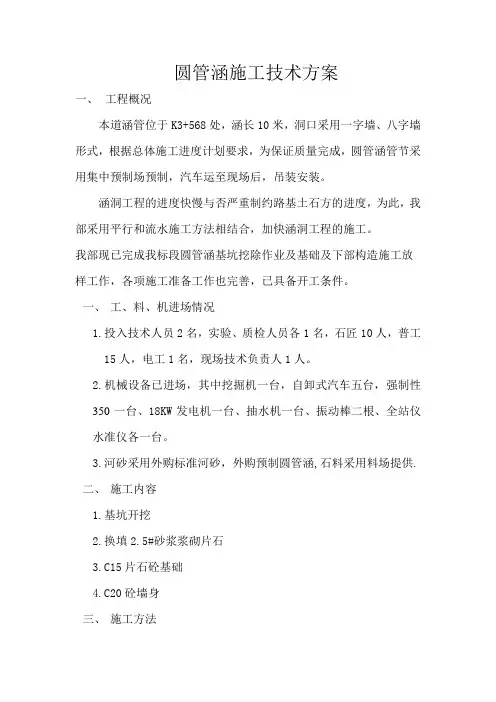

圆管涵施工技术方案

一、 工程概况

本道涵管位于K3+568处，涵长10米，洞口采用一字墙、八字墙形式，根据总体施工进度计划要求，为保证质量完成，圆管涵管节采用集中预制场预制，汽车运至现场后，吊装安装。

涵洞工程的进度快慢与否严重制约路基土石方的进度，为此，我部采用平行和流水施工方法相结合，加快涵洞工程的施工。

我部现已完成我标段圆管涵基坑挖除作业及基础及下部构造施工放样工作，各项施工准备工作也完善，已具备开工条件。

一、 工、料、机进场情况

1.投入技术人员2名，实验、质检人员各1名，石匠10人，普工15人，电工1名，现场技术负责人1人。

2.机械设备已进场，其中挖掘机一台，自卸式汽车五台，强制性350一台、18KW发电机一台、抽水机一台、振动棒二根、全站仪水准仪各一台。

3.河砂采用外购标准河砂，外购预制圆管涵,石料采用料场提供.

二、 施工内容

1.基坑开挖

2.换填2.5#砂浆浆砌片石

3.C15片石砼基础

4.C20砼墙身

三、 施工方法

（一）测量放样

1.按照设计图纸用全站仪放出涵洞轴线控制桩，先用直径为5cm木桩定出粗样，然后再用小铁钉定出控制点准确位置。并用20#砼围裹，以保证控制桩在涵洞竣工前不被损毁。施工时通过经纬仪可随时检测涵洞轴线。

2.通过已放出的涵洞轴线控制桩，用测距仪测出涵洞进出口位置及涵洞中心位置。用水准仪测出各点原地面高程。以此通过设计图纸算出开挖深度。并通过开挖深度、坑壁坡度、基础尺寸计算出开挖尺寸，放出开挖线。经监理工程师许可后进入下道工序。

（二）基坑开挖

1.基坑开挖采用机械开挖。首先用挖掘机按预定的坡度进行开挖，并随时检查以防止挖至设计高程时，出现基坑超挖。

2.当基坑内有水时，应设置集水坑或排水沟，并用抽水机将集水排出。

3.挖出的土如果不能利用填方应用自卸式汽车运至弃土场，可利用的土方将运至邻近填方段落。不能即时运走的土方应堆放在不影响基坑稳定的范围外。基坑顶有机械设备时，应远离基坑，以保证坑壁边坡稳定。

第1篇

一、工程概况

钢筋混凝土圆管涵是公路、铁路、水利等工程中常用的涵洞结构形式，其主要作用是排除地面水流，保证道路、铁路的畅通。本工程钢筋混凝土圆管涵施工方案适用于新建、改建公路、铁路、水利等工程中钢筋混凝土圆管涵的施工。

二、施工准备

1. 施工图纸及资料

熟悉施工图纸，了解工程结构、尺寸、材料、施工工艺等要求。收集相关施工规范、标准及施工技术资料。

2. 施工组织

成立以项目经理为组长的施工组织机构，明确各岗位职责，确保施工顺利进行。

3. 施工人员

组织施工队伍，对施工人员进行技术培训，确保施工人员掌握钢筋混凝土圆管涵施工技术。

4. 施工材料

根据施工图纸及规范要求，提前采购、备齐施工材料，如水泥、砂、石子、钢筋、模板等。

5. 施工机械

配置必要的施工机械，如搅拌机、钢筋切割机、卷扬机、平板振动器、水准仪、经纬仪等。

6. 施工现场

施工现场应平整、开阔，满足施工要求。设置施工标志，确保施工安全。

三、施工工艺

1. 圆管涵基础施工

（1）放样：根据设计图纸，放样出圆管涵基础中心线、轴线、半径等。 （2）挖基：按照设计要求，挖除基础土方，确保基础表面平整、坚实。

（3）垫层：在基础表面铺设垫层，垫层材料应符合规范要求。

（4）基础浇筑：按照设计要求，浇筑混凝土基础，确保基础尺寸、标高符合规范。

2. 圆管涵身施工

（1）模板制作：根据设计图纸，制作圆管涵身模板，模板应平整、牢固。

（2）钢筋加工：按照设计要求，加工钢筋，确保钢筋规格、尺寸符合规范。

（3）钢筋绑扎：将加工好的钢筋按照设计要求进行绑扎，确保钢筋位置、间距、保护层厚度符合规范。

（4）模板安装：将模板安装到位，确保模板位置、尺寸、标高符合规范。

（5）混凝土浇筑：按照设计要求，浇筑混凝土，确保混凝土质量。

（6）混凝土养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

3. 圆管涵进出口施工

（1）放样：根据设计图纸，放样出圆管涵进出口位置、尺寸、标高等。
