E22-400T22D产品规格书SX1268 433/470MHz 160mW LoRa无线模块目录第一章产品概述 (3)1.1 产品简介 (3)1.2 特点功能 (3)1.3 应用场景 (3)第二章规格参数 (4)2.1 极限参数 (4)2.2 工作参数 (4)第三章机械尺寸与引脚定义 (5)第四章推荐连线图 (6)第五章功能详解 (7)5.1定点发射 (7)5.2 广播发射 (7)5.3 广播地址 (8)5.4 监听地址 (8)5.5 模块复位 (8)5.6 AUX详解 (8)5.6.1 串口数据输出指示 (8)5.6.2 无线发射指示 (9)5.6.3 模块正在配置过程中 (9)5.6.4 注意事项 (9)第六章工作模式 (10)6.1 模式切换 (10)6.2 一般模式（模式0） (11)6.3 WOR模式（模式1） (11)6.4 配置模式（模式2） (11)6.5 深度休眠模式（模式3） (11)第七章寄存器读写控制 (12)7.1 指令格式 (12)7.2 寄存器描述 (13)7.3 出厂默认参数 (15)第八章中继组网模式使用 (15)第九章上位机配置说明 (16)第十章硬件设计 (17)第十一章常见问题 (18)11.1 传输距离不理想 (18)11.2 模块易损坏 (18)11.3 误码率太高 (18)第十二章焊接作业指导 (19)第十三章相关型号 (19)第十四章天线指南 (19)14.1 天线推荐 (19)修订历史 (20)关于我们 (20)第一章产品概述1.1 产品简介E22-400T22D是全新一代的LoRa无线模块，基于SEMTECH公司SX1268射频芯片的无线串口模块（UART），具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），LoRa扩频技术，TTL 电平输出，兼容3.3V 与5V 的IO 口电压。
E22-400T22S采用全新一代LoRa扩频技术，与传统SX1278方案相比，SX1268方案传输距离更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定，可提供定制开发服务。
0402灯珠规格书（实用版）目录1.0402 灯珠规格书概述2.0402 灯珠的尺寸和参数3.0402 灯珠的应用领域4.0402 灯珠的优点5.结论正文【1.0402 灯珠规格书概述】0402 灯珠规格书是一款详细的 LED 灯珠技术参数说明书。
它主要介绍了 0402 灯珠的尺寸、参数、应用领域和优点等方面的信息。
在这里，我们将详细解读这份规格书，帮助大家更好地了解 0402 灯珠的特点和使用场景。
【2.0402 灯珠的尺寸和参数】0402 灯珠，又称为 0402 LED，是一款尺寸为 0.4 毫米×0.2 毫米的微型 LED 灯珠。
这款灯珠具有体积小、重量轻、亮度高、低功耗等特点，广泛应用于各种微型电子产品中。
规格书中详细介绍了 0402 灯珠的参数，包括正负电压、正负电流、发光颜色、发光角度等，为工程师在设计产品时提供了重要参考。
【3.0402 灯珠的应用领域】0402 灯珠广泛应用于各种微型电子产品中，如手机、手表、电子书、玩具等。
由于其体积小、重量轻的特点，可以轻松嵌入到各种产品中，提供便捷的照明功能。
此外，0402 灯珠还具有低功耗、高亮度的特点，可以在保证产品性能的同时，降低能耗，延长产品使用寿命。
【4.0402 灯珠的优点】0402 灯珠具有以下优点：（1）体积小、重量轻：0402 灯珠的尺寸仅为 0.4 毫米×0.2 毫米，可以轻松嵌入到各种微型电子产品中。
（2）亮度高：0402 灯珠具有高亮度的特点，可以提供良好的照明效果。
（3）低功耗：0402 灯珠的功耗低，可以降低产品能耗，延长产品使用寿命。
（4）发光颜色多样：0402 灯珠可以提供多种发光颜色，如红、绿、蓝、黄等，满足不同产品的需求。
【5.结论】0402 灯珠规格书详细介绍了这款微型 LED 灯珠的尺寸、参数、应用领域和优点等内容。
通过这份规格书，我们可以了解到 0402 灯珠具有体积小、重量轻、亮度高、低功耗等特点，广泛应用于各种微型电子产品中。
Quick Start GuideChroma-Q®Color Force II 72™,Color Force II 48™,Color Force II 12™For a full product manual please visit Part Number: CHCF272RGBA, CHCF272RGBAW, CHCF272RGBALR, CHCF248RGBA, CHCF248RGBAW, CHCF248RGBALR,CHCF212RGBA, CHCF212RGBAW, CHCF212RGBALRModel: 641-3000, 641-3100, 641-3500,641-2000, 641-2100, 641-2500,652-1012, 652-1100, 652-1500Software Version: Addressing 1.12, Engine 2.3/3.01. OverviewThe Chroma-Q® Color Force II™ is an LED batten that delivers formidable output and superior color blending, all with smooth even coverage. With four powerful homogenized cells per foot, these units can be grouped and controlled to release your creativity. Unsightly color shadowing is eliminated with this innovative optical system that gives power enough to light nearly 12m of cyclorama. Perfect for a wide range of cyclorama, flood and wall washing applications where a powerful throw is needed. Available in 6 ft/1.8m, 4 ft./1.2m versions.The control options incorporate a choice of RGBA (Red, Green, Blue, Amber), RGB (Red, Green, Blue, with *Magic Amber) or HSI (Hue, Saturation and Intensity) control modes.The Color Force II™ features built-in power supplies which can operate as a standalone unit or remotely controlled through ANSI E1.11 USITT DMX 512-A protocol.2. SafetyCaution 1. This product is for professional use only. It is NOT intended for domestic oroutdoor use.2. The bright flash of light during power-up and continuous strobe effect maycause epileptic seizure.3. This product must be used with safety cable.3. CablingThe Color Force II™ 72, 48 and 12 use Neutrik powerCon TRUE1 connectors for power input and through. The DMX control data input and through connections from an external control console are via XLR 5-pin connectors. The chassis are ground bonded.Note: The maximum number of Color Force 72™ fixtures running off a single power input cable is 2 at 120V AC or 4 at 240V AC. The maximum number of Color Force 48™ fixtures running off a single power input cable is 3 at 120V AC or 6 at 240V AC. The maximum number of Color Force 12™ fixtures running off a single power input cable is 12 at 120V AC or 22 at 240V AC. Please refer to ANSI and AWG standards for the maximum data and power cable lengths.4. MountingThe Color Force II™ 72 & 48 are equipped with built-in adjustable mounting brackets for floor, wall and truss mounting applications. Use the pair of quick release levers for easy tilt adjustment. Secure the fixture with a safety bond through the fixing hold that is built into the end plates of the fixture.5. OrientationThe Color Force 72 & 48 are built with near/far lenses that optimize the beam spread when used on a wall or cyclorama. The side with near-field lenses is indicated by the narrow edge border, which should be adjacent to the wall or cyc. The side with far-field lenses is indicated by the wider edge border, which should be facing away from the wall or cyc.6. Optics“Cyc Lens” and “Border Lens” are slide-in optical accessories available to adjust the light output. Two accessory slots are available for locking. Spring Plungers are pre-installed at the far ends of both accessory slots to lock in-place the slide-in panels. The height of the spring plungers are preset and fixed with no need for further adjustment.7. ControlThe control functions of the Color Force™ 72 & 48 are accessed through the touchscreen display on the rear of the fixture. For more details on all of the settings, please refer to the user manual located on the Chroma-Q® website: /support/downloadsA Focus button is provided on the back of the fixture to turn the fixture on full for focusing. Press the button a second time to return to normal operation.From the Home/Main Menu, press one of the four buttons located at the bottom of the screen to adjust the user settingsDMX1. To set the DMX start address, press DMX from the home screen.2. Enter the DMX start address using the numeric buttons.3. Press Apply to saveModeThere are 5 DMX control modes featuring and 12 grouping options to maximize yourcreative control. Access and select control modes and grouping by pressing theMode button from the Main Menu. Press Apply once you have selected the settingsfor your show.1. Press the Mode button on the Main Menu.2. Select your control mode: RGBA, RGB, HIS, Look Sel or Master.3. Select your Grouping.4. Press Apply to save the settings.SetupPress Setup to access the technical settings for the fixture. From the Setupscreen, you can set and/or view the following parameters:Color Force Matching: This will lower the output to match the original Color ForceETC Compatibility: The fixture can be set for compatibility with the ETC ColorPicker when using ETC consoles.DMX Data: View the DMX data being received relevant to the fixture.Fan Speed: Set the fan mode to Quiet, Studio, Live or Live QuietRotate Display: Rotates the display.Frequency: Allows setting of the PWM frequency from 750Hz to 24kHz. Note thatlower PWMs result in smoother fadesDMX Lost: Selects what happens when the control signal is lost; Hold last look,Off, or plays back a prerecorded Look.Lock: Locks the screen.Reset: Provides for fixture processor reset to factory, or user recorded settings.Upload Engine: Provides access to upload software revisions for the lightengines.Fw Version: Displays installed versions of processor and light engine firmware.DMX Source: Select whether DMX data is being read from a wired or wirelesssource.Eng Temp: Displays the light engine temperatures.**Note: Always remember to press Apply to store the settingLooksFrom the Looks screen you can record and playback looks5-ResetAll control menu commands are reset to factory defaults: DMX address: 1, Personality:RGBA, No DMX Present: Hold Last, Look Store: Look 1, Frequency: 750 Hz, ETCCompatible: OffPlease refer to the Chroma-Q® Color Force II TM manual for more detailed information. A copy of the manual can be found at the Chroma-Q® website – /support/downloadsApprovals & DisclaimerThe information contained herein is offered in good faith and is believed to be accurate. However, because conditions and methods of use of our products are beyond our control, this information should not be used in substitution for customer's tests to ensure that Chroma-Q ® products are safe, effective, and fully satisfactory for the intended end use. Suggestions of use shall not be taken as inducements to infringe any patent. Chroma-Q ® sole warranty is that the product will meet the Chroma-Q ® sales specifications in effect at the time of shipment. Your exclusive remedy for breach of such warranty is limited to refund of purchase price or replacement of any product shown to be other than as warranted.Chroma-Q ® reserves the right to change or make alteration to devices and their functionality without notice due to on-going research and development.The Chroma-Q ® Color Force II TM has been designed specifically for the lighting industry. Regular maintenance should be performed to ensure that the products perform well in the entertainment environment.If you experience any difficulties with any Chroma-Q ® products please contact your selling dealer. If your selling dealer is unable to help, please contact ********************.Ifthesellingdealerisunabletosatisfyyourservicingneeds,please contact the following for full factory service:Outside North America: Tel: +44 (0)1494 446000 Fax: +44 (0)1494 461024 ******************** North America:Tel: +1 416-255-9494Fax: +1 416-255-3514********************For further information please visit the Chroma-Q ® website at .Chroma-Q ® is a trademark, for more information on this visit/trademarks.The rights and ownership of all trademarks are recognized。

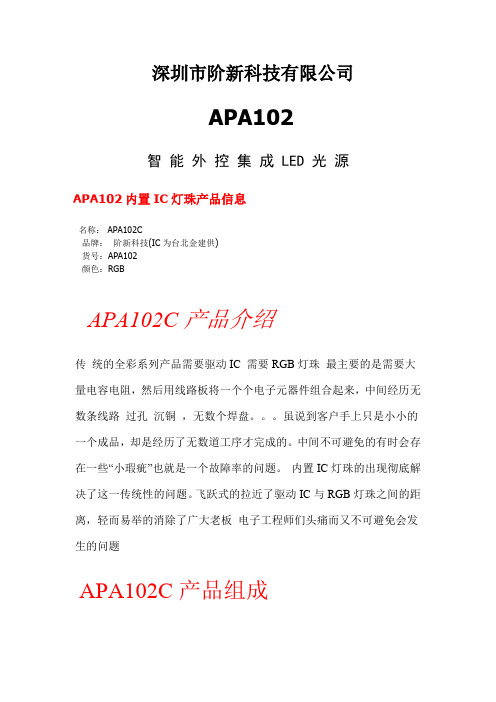

深圳市阶新科技有限公司APA102智能外控集成LED光源APA102内置IC灯珠产品信息名称：APA102C品牌：阶新科技(IC为台北金建供)货号：APA102颜色：RGBAPA102C产品介绍传统的全彩系列产品需要驱动IC需要RGB灯珠最主要的是需要大量电容电阻，然后用线路板将一个个电子元器件组合起来，中间经历无数条线路过孔沉铜，无数个焊盘。
虽说到客户手上只是小小的一个成品，却是经历了无数道工序才完成的。
中间不可避免的有时会存在一些“小瑕疵”也就是一个故障率的问题。
内置IC灯珠的出现彻底解决了这一传统性的问题。
飞跃式的拉近了驱动IC与RGB灯珠之间的距离，轻而易举的消除了广大老板电子工程师们头痛而又不可避免会发生的问题APA102C产品组成APA102C是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个5050LED灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。
数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN/CLK端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO/CO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
E28-2G4M12S产品规格书SX1280 2.4GHz SPI贴片型高速LoRa模块目录第一章概述 (2)1.1 简介 (2)1.2 特点功能 (2)1.3 应用场景 (2)第二章规格参数 (3)2.1 极限参数 (3)2.2 工作参数 (3)第三章机械尺寸与引脚定义 (4)第四章基本操作 (5)4.1硬件设计 (5)4.2软件编写 (5)第五章基本应用 (6)5.1 基本电路 (6)第六章常见问题 (7)6.1 传输距离不理想 (7)6.2 模块易损坏 (7)6.3 误码率太高 (7)第七章焊接作业指导 (8)7.1 回流焊温度 (8)7.2 回流焊曲线图 (8)第八章相关型号 (9)第九章天线指南 (9)9.1 天线推荐 (9)9.2天线选择 (9)修订历史 (10)关于我们 (11)第一章概述1.1 简介E28-2G4M12S是亿佰特公司设计生产的2.4GHz射频收发模块，通信距离远；具有极低的低功耗模式流耗。
此模块为小体积贴片型(引脚间距1.27mm)，模块自带高性能PCB板载天线与IPEX接口。
该系列采用52MHz工业级高精度低温漂有源晶振；保证其工业特性和其稳定性能。
采用Semtech公司的SX1280射频芯片，此芯片包含多样的物理层以及多种调制方式，如LORA,FLRC,GFSK。
特殊的调制和处理方式使得LoRa和FLRC调制的传输距离大大增加；是一款高性能物联网无线收发器，并可以兼容蓝牙协议。
出色的低功耗性能、片上DC-DC和Time-of-flight使得此芯片功功能强大，可用于智能家居、安全系统、定位追踪、无线测距、穿戴设备、智能手环与健康管理等等。
SX1280支持RSSI，用户可以根据需要实现深度的二次开发；SX1280亦集成飞行时间(time of flight)，适用于测距功能。
由于该模块是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。
1.2 特点功能⚫理想条件下，通信距离可达3km；⚫最大发射功率18mW，软件多级可调；⚫兼容 BLE 协议；⚫支持免许可ISM 2.4GHz频段；⚫支持0.476k～2Mbps的数据传输速率；⚫支持多种调制模式(GFSK Mode ，FLRC Mode，LoRa Mode)；⚫支持1.8～3.6V供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫双天线可选（IPX/PCB），便于用户二次开发，利于集成；⚫速率可调，FLRC 调制方式下最高可达1.3Mbps；⚫卓越的抗阻塞特性；⚫测距，带有 Time-of-flight 功能。
0402灯珠规格书1. 灯珠规格概述灯珠是指用于照明的小型光源装置，通常由发光二极管（LED）组成。
本规格书旨在详细描述0402型号灯珠的规格要求，以便制造商和消费者了解和选择合适的产品。
2. 0402灯珠规格要求2.1 尺寸•尺寸：0402型号灯珠的尺寸为0.4mm x 0.2mm，符合国际标准。
•容差：允许的尺寸容差为±0.05mm。
2.2 电气特性•额定电流：0402灯珠的额定电流为20mA。
•额定电压：额定电压为3.0V，允许的工作电压范围为2.8V至3.2V。
•亮度：在额定电流和额定电压下，0402灯珠的亮度应达到指定的亮度要求。
•色温：0402灯珠的色温应符合指定的色温范围。
2.3 光学特性•角度：灯珠的发光角度应符合指定的范围，确保光线的有效覆盖范围。
•光通量：在额定电流和额定电压下，0402灯珠的光通量应达到指定的要求。
•色彩一致性：多颗0402灯珠应具有一致的色彩，以确保光线的均匀性。
2.4 环境适应性•工作温度范围：0402灯珠应能在指定的工作温度范围内正常工作，该范围为-40°C至85°C。
•抗静电能力：0402灯珠应具备一定的抗静电能力，以防止静电损坏。
3. 0402灯珠的应用0402灯珠由于其小巧的尺寸和高亮度的特点，被广泛应用于各种照明产品和显示器件中。
以下是一些常见的应用场景： ### 3.1 照明产品 - 家庭照明：0402灯珠可以用于家庭照明中的各种灯具，如台灯、吊灯等。
- 商业照明：0402灯珠适用于商业照明中的展柜灯、射灯等。
- 汽车照明：由于其小尺寸和低功耗，0402灯珠被广泛应用于汽车照明中，如车灯、仪表盘背光等。
3.2 显示器件•手机屏幕：0402灯珠可以用于手机屏幕的背光模块，提供均匀的亮度。
•平板电脑：0402灯珠也可以用于平板电脑的背光模块，确保屏幕显示效果良好。
•智能穿戴设备：由于0402灯珠的小尺寸，它们可以被集成到智能穿戴设备中，提供指示灯、显示等功能。
深圳市阶新科技有限公司SK6812灯珠内置IC驱动灯珠5050RGB灯珠智能外控集成 LED 光源产品概述:SK6812灯珠是一个集控制电路与发光电路于一体的智能外控LED光源。
其外型与一个5050LED灯珠相同，每个元件即为一个像素点。
像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。
像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。
将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
主要应用领域:● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
特性说明:● Top SMD内部集成高质量外控单线串行级联恒流IC；●控制电路与RGB芯片集成在SMD 5050元器件中，构成一个完整的外控像素点,混色效果均匀且一致性高。
●内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
●内置上电复位和掉电复位电路，上电不亮灯；●灰度调节电路（256级灰度可调），●红光驱动特殊处理，配色更均衡，●单线数据传输，可无限级联。
●整形转发强化技术，两点间传输距离超过10M.●数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于102点。
产品承认书产品名称：3838带透镜双波紫外杀菌灯珠5-8mw产品型号：XL-3838UV2SA06G2客户名称：客户料号：承认日期：深圳市成兴光电子科技有限公司制定审核核准客户承认栏确认审核核准目录1.产品特性2.应用领域3.产品参数4.极限使用条件5.产品规格6.典型特性曲线7.产品包装与运输8.焊接建议9.使用建议和说明10.免责声明产品规格书1.产品特性◆高光输出功率；◆寿命长，低光衰；◆环保，节能，高可靠性；◆耐用，防冲击，易设计，适合在多领域应用；◆内置UVC+UVA双波长芯片，独特设计应用更广泛；2.应用领域◆杀菌消毒；◆空气和水净化；◆紫外探测与通讯技术；◆食品加工保鲜、食品饮料的包装，生鲜储存等；◆医疗卫生，皮肤病治疗等；3.产品参数类型参数符号测试条件最小值典型值最大值单位UVC 正向电压Vf1If=50mA 4.568VVf3If=10uA4——V 反向电流Ir Vr=-5V—— 1.0uA 反向电压Vr Ir=-10μA10——V 辐射功率Φe If=50mA5—8mw 峰值波长WLP If=50mA260—280nm 半波宽HW If=50mA8--14nmUVA 正向电压Vf1If=60mA 3.0— 3.3VVf3If=10uA 2.2——V 反向电流Ir Vr=-10V—— 1.0uA 反向电压Vr Ir=-10μA5——V 辐射功率Φe If=60mA15—60mw 峰值波长WLP If=60mA390—410nm注：◆产品测试环境@Tc=22℃；◆可根据客户要求定制特殊规格产品，可根据客户要求对产品参数进行细分；◆上述特性数据源自深圳市成兴光电子科技有限公司测量设备，其正向电压、峰值波长、辐射功率的测量误差分别为±0.2V、±3nm和±10%；◆本产品详细参数之分类细则及标签代码命名规则将另行提供。
4.极限使用条件参数符号条件额定值单位正向电流(UVC)If Ta=22˚C≤50mA正向电流(UVA)If Ta=22˚C≤60mA反向电压(UVC)Vr Ta=22˚C≤5V反向电压(UVA)Vr Ta=22˚C≤5V 工作温度T—-30-60℃储存温度Tstg密封包装-10-40℃焊接最高温度T回流焊220-260℃注：◆将本产品置于上述极限范围值以外条件测试或使用时，可能会影响器件的可靠性并造成永久损坏；◆注入电流的增加会导致温度升高，LED灯珠的光衰减将加快，使用寿命将缩短；◆本产品在使用时建议提供良好的散热◆环境或散热系统,以获得最佳使用效果；5.产品规格正面背面侧面Notes备注：◆ 1.All dimensions units are millimeters.所有尺寸标注单位为毫米◆ 2.All dimensions tolerances are0.2mm unless otherwise noted.除特别标注外，所有尺寸公差为±0.2毫米齐纳二极管仅用于提供ESD防护，以免UVC LED芯片遭受静电击穿。
L I T E L I N E.C O MLiteline Corporation Copyright © 2020All rights reserved.Telephone 416.996.18561.866.730.7704Fax905.709.52551.888.738.9736Ordering GuideDescriptionRecessed LightingThe SIGMA 2 series boasts a sleek modern look with a broad offering of shapes, including pinspots, slots, and slopes. In addition, choose between multiples, regressed optics and tailed beam angles to match the intended look and feel of your architectural space. Add a hex cell louver, a softening, or a linear spread lens to further customize your fi xture to further meet desired opticalperformance.FIXTURE SPECIFICATIONSAperture11⁄2" (38mm)ApplicationRecessed Approved Location Damp Certifi cation cETLus CRI90DimmingYesHole Cut Size33⁄4" × 71⁄2"(95mm × 190mm)Max. Ceiling Thickness 1" (25mm)Power Factor >0.9Technical Drawings81⁄8"206mm45⁄16"110mmNotes:1Delivered lumens provided are based on 3000 K with medium refl ector. 2 Not available with DTW. 3 DTW models only. 4 DTW models available in Non-IC only. 5 Only available in 120V (Voltage option 1). 6Not available in 347V. 7 Available with Delivered Lumens Per Head option; A or C only. 8 Ship complete only. 9 Only available with Driver Options “T” or “C”. 10 Adapter ships separately.QuickShip option is available on orders of 100 pieces or less. QuickShip lead time may vary for orders greater than 100 pieces. No additional shipment rates apply. Subject to availability.For additional options please consult your A-Line representative. All trademarks are the property of their respective owners. Casambi is a trademark of Casambi Technologies.Due to our continued efforts to improve our products, product specifi cations are subject to change without notice.Trim Driver Options VoltageMounting ShippingTrimless OptionColor Beam Delivered Lumens1M : DMX, 120-277V Input 6E : Emergency Backup, 0-10V, 120-277V Input 6L : Lutron EcoSystem, 120-277V Input 6Q : Casambi Enabled Driver,120-277V Input 6Lens Options4 : Light Bending Film (20° directional)233⁄4" × 71⁄2"95mm × 190mm Mounting: Remodel* Required for Non-IC models only.REV 3.27.20Example: S222WS-A30MC-T1-RM1Example items for “Ship Rough-in First”:First: S222WS-C30MC-T1-NC2Second: S222WS-C30MC2quick ship.AccessoriesLens OptionsP-3750S-295×190mm rectangle pre-mounting plate for Sigma2 fixtures.S2-SL-LENS*Soft lens.S2-HC-LVRHoneycomb louver.FeaturesS2-LS60-LENS*Linear spread fi lm (60° wide).S2-LB20-LENS*Light bending fi lm (20° directional).* Not available for DTW models.Technical Drawings133⁄16"336mm9"228mmBeam AngleMulti-faceted refl ector available for fi xed CCT models in spot (15°), medium (40°) or wide (50°) beam angles.Dim-to-Warm CCT option is equipped with a multi-faceted TIR lens which eliminates hot spots and provide for a sharp cut-off. This option is available with 15°, 24°, 38° and 60° beam angles.LED CharacteristicsAvailable with high powered BRIDGELUX ® LED chip thatmaintains high lumens per watt with a typical 90 CRI.LED Characteristics – Dim-to-WarmAvailable with high powered LED chip that dims from 3000 K to 2000 K with a typical 90 CRI.LED OpticsIntegrated clear protective lens with fi xed CCT models. Optional honeycomb, soft lens, and light bending fi lms are also available. Dim-to-Warm models containan integrated TIR lens.DimmingMultiple dimming options are available. 100~10% dimming with TRIAC/ELV, 100~1% dimming with 0-10V, and dim to off with compatible devices. See LED Driver Options for details. Consult factory for compatible dimmers.Thermal PerformanceExtruded aluminum heat sink ensures optimal heat dissipation and LED life.LED DriverThe LED driver is remote mounted to allow for a lower operating temperature of the LED, longer life, and serviceable separate from the fi xture. Includes an 18" (457mm) plenum rated FT6 wire with DC 2.1 connector from the driver to fi xture. Inrush current for all drivers is compliant with NEMA 410. See LED Driver Options for more specifi c details.System ProtectionIntegral thermal protection provided onNon-IC models to indicate improper installations. Mounted to the junction box and will disconnect if insulation is detected. Insulation must maintain 3" (76mm) clearance from top or sides.IC BoxSingle wall aluminum housing allows fi xture to be installed in insulated ceiling applications. The housing isequipped with rigid hanger bars for easy installation without warping or moving.Hanger Bars – NewConstructionRigid hanger bars extend up to 25"(635mm). Score lines on the hanger bars allow for tool-less shortening down to 12" (305mm). Built-in line-up foot allows for accurate housing height duringinstallation. Integrated T-bar clips easily snap onto T-bars.Hanger Bars – Architectural C-ChannelArchitectural frame bracket accepts C-channel and EMT conduit.Vertically adjustable.Trimless OptionTrimless adapter provides a fl ush and seamless ceiling mount. Trimlessadapter is also available prefabricated in level 5 drywall for ease of installation.ShippingFixtures can be shipped complete or with rough-in components fi rst, and the remainder once requested. Drywall options ship separately.EnvironmentSuitable for use in damp locations.Warranty5-Year warranty.QuickShip Made-To-OrderMade-To-Order products ship within seven business days of an order being released.LED Driver Options(T) TRIAC : Dimming for 120V only, 100~10% dimming.(C) TRIAC/ELV ⁄0-10V : TRIAC/ELV dimming for 120V only, 100~10% dimming. Dimming over 0-10V is optional, but required for 277V & 347V dimming.(B) Rated -40 : Low temperature driver operation. Dimming to 1% over 0-10V.(D) DALI : DALI soft dimming to 1%. Dim-to-off with standby power <0.3W. Rated to -40.(M) DMX : DMX/RDM soft dimming to 0.1%. Dim-to-off with standby power <0.3W.(E) Emergency Backup : Integrated emergency battery with switchable output of 5W for 180 minutes, or 10W for 90 minutes of operation during an outage.(L) : Lutron EcoSystem : Suitable for integration into a planned or existing EcoSystem ® lighting control solution. Dimming down to 1% with compatible controls.(Q) Casambi Enabled : Casambi wireless module included. Wireless dimming to 1% provided over 0-10V signal from module.Mounting: New ConstructionMounting: Architectural5¼"133mm max.S2-ZCM-2205×110mm Sigma2 2-light linear trimless adapter.S2-PDW1M-2Trimless Adapter in 1⁄2" drywall.S2-PDW5M-2Trimless Adapter in 5⁄8" drywall.IMAGENOT AVAILABLE IMAGE NOT AVAILABLEPhotometryCCT Correction Factors :Baseline lumens = 3000 KMultiply 3000 K lumen values by: 0.95 for 2700 K 1.10 for 3500 K 1.15 for 4000 K 1.20 for 5000 KS2××××-C30MC-××-×× : SIGMA 2, 12W, medium beam spread, clear protective lensS2××××-A30MC-××-×× : SIGMA 2, 7W, medium beam spread, clear protective lensS2××××-M30MC-××-×× : SIGMA 2, Dim-to-Warm, 11W, medium beam spread, clear protective lensZonal Lumen SummaryZone Lumens % Luminaire0-3040038.25%0-4060858.29%0-6089385.62%60-9071.0 6.81%70-10028.6 2.74%90-12018.1 1.74%0-9096492.43%90-18037.1 3.56%0-1801043100%Zonal Lumen SummaryZone Lumens % Luminaire0-30577.585.6%0-40619.291.7%0-60636.194.2%60-9012.3 1.8%70-10010.0 1.5%90-1209.0 1.3%0-90648.496.1%90-18026.6 3.9%0-180675.0100%Zonal Lumen SummaryZone Lumens % Luminaire0-3030936.70%0-4045353.80%0-6064676.72%60-9098.811.73%70-10061.47.29%90-12028.8 3.42%0-9074588.48%90-18054.2 6.44%0-180872100%D Lux FC L W 4'1526142 2.8' 2.8'8'38235 5.5' 5.5'12'170168.3'8.3'16'95911'11'20'61613.8'13.8'D Lux FC L W 4'98992 2.8' 2.8'8'24723 5.5' 5.5'12'110108.3'8.3'16'62611'11'20'40413.8'13.8'D Lux FC L W 4'1318122 2.4' 2.4'8'33031 4.8' 4.8'12'146147.3'7.3'16'8289.7'9.7'20'53512.1'12.1'。
SK9822规格书智能外控（双线传输）表面贴装SMD 型LED文件编号: SPC/ SK9822产品型号: SK9822产品描述: 5.5x5.0x1.6毫米0.2瓦特智能外控双线传输表面贴装型SMD LED版本号.: 01日期: 2016-03-09ELECTROSTATICSENSITIVE DEVICES智能外控（双线传输）表面贴装SMD型LED 型号: SK98221.产品概述:SK9822是一款双线传输三通道（RGB)驱动控制电路与发光电路于一体的智能外控LED光源。
产品内含有信号解码模块、数据缓存器、内置恒流电路及RC振荡器；CMOS制程，低压、低耗电；256级PWM灰度调整及32级亮度调整；采用双线输出方式，DATA数据及同步的CLK讯号，使串接各晶片之输出动作同步；2.主要应用领域:● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
3.特性说明:● Top SMD内部集成高质量串行级联恒流IC；5V电源应用；默认上电不亮灯；● 控制电路与芯片集成在SMD 5050元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
● 双线式同步控制。
● RGB三色输出控制，8Bit(256级）色彩设定；5Bit(32级）亮度调整；● 三路恒流驱动，具体信号自我检测功能● 最大串行输入数据频率30MHZ● 双线数据传输，内建振荡支持不间断PWM输出，可维持画面静止。
4.机械尺寸:备注:1. 以上标示单位为毫米.2. 除非另外注明，尺寸公差为±0.1毫米.5. 引脚图及功能序号符号管脚名功能描述1SDI数据输入串接资料输入端2CKI时钟输入串接时钟信号输入端3GND 地或电源负端电源负极4VCC 供电电源正端电源正极5CKO时钟输出串接时钟信号输出端6SDO数据输出串接资料输出端6. 产品命名一般说明SK9822SK9822: 默认为RGB晶片与IC集成在一起6.电气参数（极限参数，Ta=25℃,VSS=0V）:参数符号范围单位-0.5～+5.5 V 电压电压VDD-0.3～VDD+0.3 V 逻辑输入电压VIN工作温度Topt -20~+80 ℃储存温度Tstg-50~+125 ℃ESD耐压V4K VESD7. 电气参数（如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V,VSS=0V）:参数符号最小典型最大单位测试条件芯片内部电源电压V--- 5.0 5.3 V ---DD最大LED输出电I om ax --- --- 20 m A ----流时钟高电平宽度TCLKH--- --- >30 ns--- 时钟低电平宽度TCLKL--- --- >30 ns--- 数据建立时时间TSETUP--- --- >10 ns--- PWM频率F--- 1.2 --- KHZ---PWM静态功耗I--- 1--- m A ---DD8. 功能说明（1）串接资料结构（2）256级灰度数值占空比MSB……..LSB0000 0000 0 / 2560000 0001 1 / 2560000 0010 2 / 256- -- -- -- -- -1111 1101 253 / 2561111 1110 254 / 2561111 1111 255 / 256（3）PWM输入输出信号关系：（4）5-Bit(32级）亮度调整（同时控制OUTR\OUTG\OUTB三个端口的电流：数值电流调整MSB……..LSB00000 0 / 3100001 1 / 3100010 2 / 31- -- -- -- -- -11101 29 / 3111110 30 / 3111111 31 / 31（5）刷新率：帧频=1/((64+(32*点数））*CKI周期) (单位:帧/秒）如：1024个点、CKI 频率为1MHZ, 则帧频=30帧/秒。
9. 典型应用电路：10.光电特性(氮化镓材料)150% 150 120%100%80% 20 60%40%20%100.00010 1520 50 15010.0 1.0 2.0 3.0 4.0 5.0( ) =25 °C120% 100% 80% 60% 40% 20%100% 80% 60% 40% 20%0.00020 40 60 80 100(T=25°C)1200.00400450500 550 600 650(nm)700 750 800100 80120°030°6060°40200 2040 60 80 100(°C)12090 7560 45 30 15 00.20.490°0.6 0.8 1.0BLUEGR E ENRE D11. 包装标准:表面贴装LED采用卷盘包装，LED在用普通或防静电袋包装后再装在纸箱中. 纸箱用于保护运输途中LED不受机械冲击，纸箱不防水，因此请注意防潮防水。
表面贴装型LED使用注意事项1. 特点通过这个资料，达到让阶新科技的客户清楚地了解LED的使用方法的目的。
2. 描述通常LED也象其它的电子元件一样有着相同的使用方法，为一让客户更好地使用阶新科技的LED产品，请参看下面的LED保护预防措施。
3. 注意事项3.1. 灰尘与清洁LED的表面是采用硅树胶封装的, 硅树脂对于LED的光学系统和抗老化性能都起到很好的保护作用. 可是, 硅树脂质柔软, 易粘灰尘, 因此, 要保持作业环境的洁净. 当然, 在LED表面有一定限度内的尘埃, 也不会影响到发光亮度, 但我们仍应避免尘埃落到LED表面. 打开包装袋的就优先使用, 安装过LED的组件应存放在干净的容器中等.在LED表面需要清洁时, 如果使用三氯乙烯或者丙酮等溶液会出现使LED表面溶解等现象.不可使用具用溶解性的溶液清洁LED, 可使用一此异丙基的溶液, 在使用任何清洁溶液之前都应确认是否会对LED有溶解作用.请不要用超声波的方法清洁LED，如果产品必须使用超声波，那么就要评估影响LED的一些参数，如超声波功率，烘烤的时间和装配的条件等，在清洁之前必须试运行，确认是否会影响到LED。
3.2. 防潮包装将LED包装在铝膜的袋中是为了避免LED在运输和储存时吸收湿气，在包装袋中放有干燥剂，以吸收湿气。
如果LED吸收了水气，那么在LED过回流焊时，水气就会蒸发而膨胀，有可能使胶体与支架脱离以及损害LED的光学系统。
由于这个原因，防湿包装是为了使包装袋内避免有湿气。
3.3. 储存为了避免LED吸湿，应将散装或贴过带的LED贮存在干燥箱或带有干燥剂的容器中，另外，也可在以下的环境中短时间储存:a. 温度: 5℃~30℃b. 湿度: 小于60%使用LED时，在打开铝膜静电袋以后应很快进行焊接，对于剩余的LED应再次封口包装。
打开铝膜袋子后的LED，应在1小时内完成回流焊接。
如果需要烘烤，请参考以下的烘烤温度：在70℃±5℃的烤箱中烘烤不少于24小时3.4. 回流焊接经阶新科技采用下面所列参数检测证明，表面贴装型LED 符合JEDEC J-STD-020C 标准。
作为一般指导原则，阶新科技 建议客户遵循所用焊锡膏制造商推荐使用的焊接温度曲线。
请注意此一般指导原则可能并不适用于所有PCB 设计和回流焊设备的配置。
T L to T PLLs maxMIN25°C 峰值温度所需时间温度曲线特点含铅焊料 无铅焊料 平均升温速度 (Ts max 至Tp ) 最高3℃/秒 最高3℃/秒 预热：最低温度 (Ts min ) 100℃ 150℃ 预热：最高温度(Ts max ) 150℃ 200℃ 预热：时间( ts min 至ts max ) 60-120 秒 60-180 秒 维持高温温度的时间：温度(T L ) 183 ℃ 217 ℃ 维持高温温度的时间：时间(t L )60-150 秒 60-150 秒 峰值/分类温度(T P ) 215 ℃ 240 ℃ 在实际峰值温度( tp)5℃内的时间<10 秒 <10 秒 降温速度最高6℃/秒 最高6℃/秒 25 ℃升至峰值温度所需时间最多6分钟最多6分钟注：所有温度是指在封装本体上表面测得的温度。
(°C )3.5. 热量的产生对于LED产品，散热方面的设计是很重要的，在系统设计时请考虑LED所产生的热量，PCB板的热阻、LED放置的密度和相关组成，以及输入的电功率都会使温度增加。
因此，为避免出现过多热量的产生，须保证LED运行时要在产品规格书中所要求的最大规格范围之内。
在设定LED的驱动电流时，应考虑到最高的环境温度。
3.6. 防静电及电涌. 静电和电涌会伤害到LED. 为保护好LED，无论什么时间与场合，只要接触到LED时，都要穿带防静电手带，防静电脚带及防静电手套. 所有的装置和仪器设备均须接地. 建议每一种产品在出货前检验时，都应有相关电性测试，以挑选出因静电而产生的不良品. 在电路设计时，应考虑消除电涌对LED危害的可能性.3.7. 其它如果超出规格书以外而进行使用时，出任何问题我们都将不承担责任。
LED可以发出很强的足以伤害到眼睛的光，要注意预防，不可过长时间用肉眼直视LED的光。
在大量使用之前，应与我们交流，了解更详细的规格要求。
LED产品形状和规格如有改变，请恕不能及时相告。
修订记录。
