灵创照明LED硬灯条(LED线条灯)施工图
- 格式：doc
- 大小：102.50 KB
- 文档页数：2
下载文档原格式
合集下载
灵创照明LED硬灯条(LED线条灯)施工图
灵创照明LED硬灯条（LED线条灯）施工图
LED硬灯条(LED线条灯）安装说明
A：低压（高压）单色数码管，6米进一次电，用DC电源，棕色为正，蓝色为负。
B：外控硬灯条,LED线头灯1、只有一个四芯线的：红色为正，黑色为负，绿蓝为信号线，绿色为DAT，蓝色为GND，
2、大头为电源线（棕色为正，蓝色为负），一个400W电源分四路，每路带6米，共带24米小头为信号线（黑色接DAT，红色接GND），信号必须从数码管的公头进（带帽为公头，铜头除外），母头出线。
C：内控硬灯条（低压）必须用变压器，300W变压器共带24米，每路带6米。
LED硬灯条用四线芯安装图
LED硬灯条轮郭的安装图(二芯线头，大头为电源，小头为信号）轮郭安装。
照明施工图
5. 详图
线路敷设方式的文字符号
线路敷设部位的文字符号
导线的文字标注形式为：
a-b(c×d)e-f
其中a——线路的编号；
b——导线的型号；
c——导线的根数；
d——导线的截面积（mm2）；
e——敷设方式；
f——线路的敷设部位。
用电设备的文字标注
a或a c b bd
间的网络联系，通过配电系统图可了解工程 的规模和层次。系统图中应标注出计量设备， 开关、导线型号、根数及敷设方法等。
3. 设计说明 设计说明中一般包括工程概况、设计依据、
电源及配电系统形式、安装方式要求以及其它需 要补充说明的注意事项。
4. 主要设备材料表 主要设备材料表中应给出配电箱、灯具、插
座、开关等主要设备的图例。规格型号、数量等 项内容，以便于进行工程投资的概（预）算。
照明平面图
系 统 图
一 层 照 明 平 面 图
一层插座平面图
用户配电箱接线方案图
照 明 灯 具 接 线 根 数 关 系
两开关控制同一照明灯具接线关系
如果灯具为吸顶安装，那么安装高度可 用“—”号表示。
在同一房间内的多盏相同型号、相同安 装方式和相同安装高度的灯具，可以标 注一处。 配电线路的标 Nhomakorabea格式为：
a—b(c×b)e—f
例如：BV(3×50+1×25)SC50—FC表示线路 是铜芯塑料绝缘导线，三根50mm2，一根 25mm2，穿管径为50mm的钢管沿地面暗敷。
其中 a——设备编号； b——额定功率(kW)； c——线路首端熔断器体或断路器整定电流(A)； d——安装标高(m)。
配电箱的文字标注为：ab/c或a－b－c，当需 要标注引入线的规格时，则标注为：
线路敷设方式的文字符号
线路敷设部位的文字符号
导线的文字标注形式为：
a-b(c×d)e-f
其中a——线路的编号；
b——导线的型号；
c——导线的根数；
d——导线的截面积（mm2）；
e——敷设方式；
f——线路的敷设部位。
用电设备的文字标注
a或a c b bd
间的网络联系，通过配电系统图可了解工程 的规模和层次。系统图中应标注出计量设备， 开关、导线型号、根数及敷设方法等。
3. 设计说明 设计说明中一般包括工程概况、设计依据、
电源及配电系统形式、安装方式要求以及其它需 要补充说明的注意事项。
4. 主要设备材料表 主要设备材料表中应给出配电箱、灯具、插
座、开关等主要设备的图例。规格型号、数量等 项内容，以便于进行工程投资的概（预）算。
照明平面图
系 统 图
一 层 照 明 平 面 图
一层插座平面图
用户配电箱接线方案图
照 明 灯 具 接 线 根 数 关 系
两开关控制同一照明灯具接线关系
如果灯具为吸顶安装，那么安装高度可 用“—”号表示。
在同一房间内的多盏相同型号、相同安 装方式和相同安装高度的灯具，可以标 注一处。 配电线路的标 Nhomakorabea格式为：
a—b(c×b)e—f
例如：BV(3×50+1×25)SC50—FC表示线路 是铜芯塑料绝缘导线，三根50mm2，一根 25mm2，穿管径为50mm的钢管沿地面暗敷。
其中 a——设备编号； b——额定功率(kW)； c——线路首端熔断器体或断路器整定电流(A)； d——安装标高(m)。
配电箱的文字标注为：ab/c或a－b－c，当需 要标注引入线的规格时，则标注为：
硬灯条安装示意图 Model (1)
1、必备材料：LED硬灯条，DC12V驱动电源，多股铜芯软线0.75mm^2，玻璃胶,连接灯条拐角;
2、直流电源接线并安装：L接经过电源开关后接“火线”（即用电笔检测有电的线），
N直接接“零线”（电笔检验无电的线）+V接灯条的红线，-V接灯条的红黑线或黑线，如果接反灯不亮，不会坏;
3、考虑到连接导线也要消耗功率，建议LED硬灯条功率不要超过直流电源额定功率的80%;
4、LED硬灯条产品直流电源接线方法：主要有两种，一种是串联，另一种是并联，建议串联长度不应超过3米， 如果超过3米，请从直流电源接线柱重新接线，否则会出现前面亮后面不够亮的情况;
5、安装前要请先试用电源和每根灯条，确定没有损坏，计算电源功率，确定多少米连接一个电源，确定走线方案， 导线最短，接线最简单，然后开始安装将拐角通过玻璃胶粘到柜台内侧即可，安装中小心谨慎，避免拉断灯条导线;硬灯条安装方法
安装示意图
a、将拐角通过玻璃胶粘到柜台内侧；
a、将硬灯条插入拐角内进行固定，通过接线端子连接电源线；L N
V+V-AC100-240V
c、将电源固定在展柜内，V+,V-与硬灯条连接好，连接市电AC100-240V即可工作。
某地区车间照明 施工图（共6张）
自 制5套220V 30W滑触线工作指示灯13DS-03A1A1A1DS-05DS-04车间照明电气系统图4车间动力干线敷设图65车间照明干线敷设图12975324盏220V 36W壁装荧光灯（角灯）4盏86系列 250V，10A普通三位单控暗开关KT-5301 220V 60W圆形节能吸顶灯BVR-500照明干线，支线米YCW-0.45/0.75KV(3*25+1*10)重型橡套软电缆236米-50*50接地母线DHG-16安全滑触线5个HH3-3/200A带熔断器刀开关箱ZR-VV-0.6/1KV 动力电缆ZR-VV-0.6/1KV 照明电缆9个PZ-30型照明配电箱GC108 双头联体 配125W节能灯管深照型板块灯名 称 图 纸 名 称图纸目录审核校核编制审核陈秉衡校核方贤言共 1页本 表第 1 页2003年11月15日日 期46181011序号23车间照明平面布置图新铝箔车间名称名称项目工程(电气)设 备 材 料 表图例型 号 规 格GS10-03-31名称名称项目工程序号1 图别图号编 号施工工程编号阶 段备 注数量单位套150米800米米DS-02设计说明DS-01DS-02盏4日 期2003年11月15日编制性强本 表共 1 页第 1 页A2A1DS10-03-31施工新铝箔车间编 号工程编号阶 段 采用标准图或重复使用图 工程编号 图集编号或 图 纸 目 录A4 图别图号 寸 图 纸 尺 备 注车间照明平面布置图平 面 图冷却水槽和滤清器男卫生间女卫生间60000600043216000600060005118000冷却水槽和滤清器1号厂内变电所CO2系统电控室冷却水槽和滤清器2号厂内变电所F23000E25000D%%p0.00男卫生间男卫生间女卫生间C2400022000B24000A6000600089760006000660006000141013121160
LED-硬灯条的培训资料
硬灯条的包装方式一：
我司硬灯条常规包装为珍珠棉+出口纸箱包装
硬灯条的包装方式二：
硬灯条客人常问的问题：
问题：贵司产品的交货期是多久？MOQ? 回答：我司样品交期一般为3-5天，批量生产交期为7-10 天。我们硬灯条的MOQ为50米/单
问题：贵司现有哪些硬灯条的产品？非常规产品你们公司 能做吗？ 回答：我司现开发的硬灯条有SMD3528 30灯/60灯/120灯， SMD5050 30灯/60灯。非常规的产品我们也可以做，我司 有专业的工程负责给客人提供专业的意见。
不盖灯防水
盖灯防水
白
LED5050硬灯条常用规格
型号 规格 电压/电流 功率 颜色 红 30灯/米 DC12V/0.6A 7.2W/米 防水类别
黄
蓝
5050贴片
绿 白 60灯/米 DC12V/1.2A 14.4W/米 暖白 RGB
硬灯条的生产流程
印刷锡膏 → 贴片（LED&电阻） → QC 目检 → 过回流焊 → QC低压点亮测试 → 组装（PCB&铝主体） → 老化测试 → 滴胶 → 老化测试 → 成品检查 → QC出货最终 检查 → 包装出货
LED硬灯条效果图及应用
LED硬灯条效果图及应用
这是我们公司为家居装饰提供的设计方案，整个装饰由4pcsLED RGB硬灯条 电源和控制器组成。能可以随时调整室内光的颜色。
本公司LED灯条工程案例一
深圳东部华侨城内部所有的亮化照明装饰公司都是由我司负责提供的LED产品。 产品包括：LED硬灯条，LED模组和LED软灯条等。
成品硬灯条分类
一；根据防水性能区分
防水硬灯条 不盖灯防水 盖灯防水
成品硬灯条
PC防水和硅胶防水两种

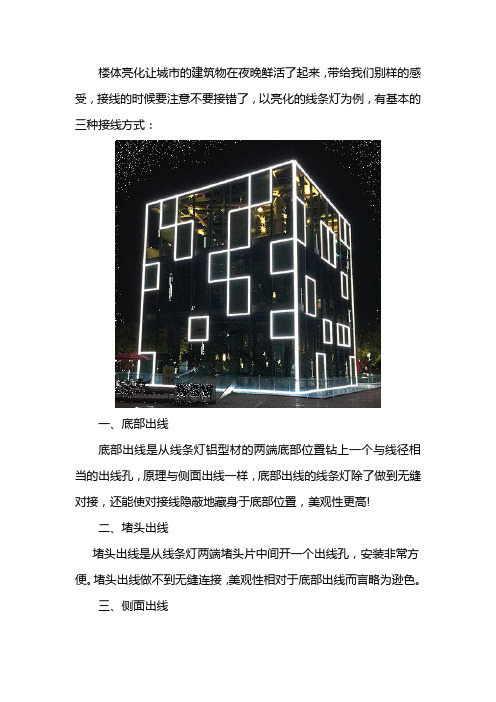

楼体亮化led灯怎么接线
楼体亮化让城市的建筑物在夜晚鲜活了起来，带给我们别样的感受，接线的时候要注意不要接错了，以亮化的线条灯为例，有基本的三种接线方式：
一、底部出线
底部出线是从线条灯铝型材的两端底部位置钻上一个与线径相当的出线孔，原理与侧面出线一样，底部出线的线条灯除了做到无缝对接，还能使对接线隐蔽地藏身于底部位置，美观性更高!
二、堵头出线
堵头出线是从线条灯两端堵头片中间开一个出线孔，安装非常方便。
堵头出线做不到无缝连接，美观性相对于底部出线而言略为逊色。
三、侧面出线
从线条灯两个侧面中选择一个面冲上一个与线径相当的出线孔，防水对接线就从这个孔位与线路板连接，它的优点是可做到无缝对接、亮化效果无暗区、安装十分方便。
如果接线装置上标注是AC220V，则是家庭常用电压可以直接接插座；而如果是DC24V要先接开关电源，开关电源输入电压是AC220V的输出是DC12V 24V都有；变压器其实跟开关电源是一样的，不过变压器输出是DC的，开关电源输出是AC的；DC是直流AC 是交流。
一般要控制七彩变动效果才用控制器，控制器是用来控制七彩洗墙灯和点光源的效果变动。
1、这个根据你安装环境，所要达到效果来决定。
2、做亮化工程，首先要考虑到长距离供电线的压降，所以才会有的灯是DC的，有的灯是AC的。
3、一般都需要接变压器的，变压器就是电压变换器（开关电源）就看变压器输出是直流还是交流。
4、要想灯闪动，灯是需要接控制器的，灯的控制方式分两种，外控和内控，外控给的信号是主控统一给的，内控是每个点光源自带程序，只需给电就会产生炫彩效果。
最后注意不管我们是用的哪种亮化灯，接线的时候都要注意安全。
