变形监测方案设计

高层建筑变形监测方案设计及监测措施摘要：由于我国的高楼数量增多，其施工质量与安全性问题日益引起重视。

对高层建筑物进行变形监测，是保障其施工质量与安全的关键。

由于高层建筑的建设工期比较漫长，混凝土收缩对其垂直变形有很大的影响，而且在工程中主要的受力也很大，因此对其进行施工监测也是十分有必要的。

关键词：高层建筑；变形监测；建设引言随着城市化进程的加快，城市用地的日益紧缺，高层建筑是城市发展的一个必然方向，因此，它的质量与安全性受到人们的普遍重视。

由于地基的深度和承载能力比较强，地基变形、内外土体变形、地基沉降、墙体裂缝等因素都有可能引起结构变形，这不仅会给建筑物自身带来危险，而且还会给周边的环境带来危险。

高层建筑物的变形监测是对其在建设和利用期间，能够及时地监测和预警建筑发生的变化，从而能够快速地进行有针对性地保护，保证建筑自身和周边的安全。

所以，对高层建筑变形监测方案设计及监测措施进行分析与探讨，对于确保其工程的质量与安全性有着重要的参考价值。

1高层建筑变形监测概述在高层建筑物的结构中，一般包括沉降，倾斜，位移，裂缝等。

高层建筑物的变形主要有：①受自然条件的制约。

由于高楼大厦的地质、水文、土壤物理性质、天气等条件的变化，会使其发生一定的变化，甚至造成其结构的变形。

例如，在工程建设中，因工程场地的地质情况而导致的非均质性沉降，导致了高层建筑的倾斜、位移、裂缝等问题[1]。

②建筑因素的作用；高层建筑物的结构设计不够科学，或是周边环境的改变，都会造成其结构的畸变。

2高层建筑变形监测方案设计2.1变形监测的技术准备由于高楼大厦地基的建立，其结构的变形问题也就随之而来，因此，在进行高层建筑物的变形监测方案的编制过程中，必须进行相应的技术工作。

其内容包括：①对监督的具体内容进行界定。

在高层建筑物变形监测中，应对变形进行监测，确定变形监测的范围，合理规划施工时间。

②制定监督大纲。

针对高层建筑的具体状况，提出了相应的变形监测设计；同时对监测地点进行布置，探测定位，采集有关的数据；采用变形数学模式，对其进行分析，得到其变形的变化规律。

变形监测课程设计一、教学目标本课程旨在通过学习变形监测的基本理论、方法和应用，使学生掌握变形监测的基本概念、原理和流程，培养学生运用变形监测技术解决实际问题的能力。

1.理解变形监测的定义、分类和作用；2.掌握变形监测的基本原理和方法；3.熟悉常用的变形监测技术和设备；4.了解变形监测数据的处理和分析方法。

5.能够正确选择和使用变形监测设备；6.能够独立完成变形监测方案的设计和实施；7.能够对变形监测数据进行处理和分析，并得出合理结论；8.能够运用变形监测技术解决实际问题。

情感态度价值观目标：1.培养学生对变形监测技术的兴趣和热情；2.培养学生严谨的科学态度和团队合作精神；3.使学生认识到变形监测技术在工程和社会中的应用价值。

二、教学内容本课程的教学内容主要包括变形监测的基本理论、方法和应用。

1.变形监测的基本概念、分类和作用；2.变形监测的原理和方法，包括地面测量、卫星遥感、雷达干涉等；3.常用的变形监测技术和设备，如全站仪、GPS、激光扫描仪等；4.变形监测数据的处理和分析方法，包括数据预处理、平差计算、结果分析等；5.变形监测在工程和社会中的应用案例。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。

1.讲授法：通过讲解变形监测的基本概念、原理和方法，使学生掌握基本知识；2.案例分析法：通过分析实际案例，使学生了解变形监测在工程和社会中的应用；3.实验法：学生进行实地测量和数据处理，培养学生的实践能力；4.讨论法：分组讨论变形监测技术的发展趋势和应用前景，激发学生的思考和创新。

四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用国内知名专家编写的《变形监测》教材，系统介绍变形监测的基本理论、方法和应用；2.参考书：提供相关领域的经典著作和最新研究成果，供学生拓展阅读；3.多媒体资料：制作课件、演示视频等，形象生动地展示变形监测技术和应用案例；4.实验设备：配置全站仪、GPS等变形监测设备，为学生提供实地操作的机会。

高速公路高填深挖路基变形与稳定监测方案高速公路的稳定性对行车安全至关重要，而路基变形是影响高速公路稳定性的主要因素之一、为了保障高速公路的安全，对路基变形进行监测是必要的。

下面是一个高速公路高填深挖路基变形与稳定监测方案，旨在提供对高速公路路基变形进行实时监测和及时预警的措施。

一、监测目标1.监测路基的水平位移、竖向位移和纵向位移，以及路基的沉降和升起情况。

2.监测路基的土壤应力以及土壤中的孔隙水压变化。

3.监测路基的变形速率和变形趋势，以了解路基稳定性的演化过程。

4.监测路基上的裂缝和变形区，及时发现潜在的问题。

二、监测方法1.安装测点：a.在路基上选取代表性的监测点，安装水平位移计、竖向位移计、纵向位移计和土壤压力计。

b.在变形较大的区域，安装变形传感器，测量路基的变形速率和变形趋势。

c.在变形明显的区域，安装裂缝计和灵敏度较高的变形监测设备。

2.数据采集与传输：a.采用自动化数据采集系统，定期采集监测点的数据。

b.采用数据传输系统，将采集到的数据及时传输至监测中心。

三、监测频率1.对于重要路段，监测频率应较高，可以选择每天或每周定期采集数据。

2.对于一般路段，监测频率可以适当降低，选择每月或每季度进行数据采集。

四、数据处理与分析1.对采集到的监测数据进行处理和分析，确定路基变形的趋势和变化情况。

2.利用数学模型和统计方法，预测路基未来的变形情况。

3.对发现的问题区进行详细分析，制定相应的修复计划。

五、报警与预警机制1.根据监测数据的分析结果，制定相应的报警与预警标准。

2.设计实时报警系统，一旦监测数据超出报警与预警标准，立即发出报警信号。

3.确保报警信号的及时性、准确性和可靠性，以便采取相应的措施，保障高速公路的安全。

六、监测报告与管理1.定期编制监测报告，将监测结果、分析结论及时上报给高速公路管理部门。

2.根据监测结果和分析结论，及时修复存在安全隐患的路段，保障高速公路的正常运行。

最后，为了确保高速公路的安全稳定，在实施上述监测方案的同时，还需要加强巡查和维护工作，及时发现和消除影响路基稳定的障碍物，确保高速公路的良好状态。

1、工程概况拟建工程位于**市**区胜利和公园路交汇处东北侧，西邻度假村，南面和东面邻动物园。

场地内原有建筑物已拆除，南侧偏西残留一小山丘，四周均已形成3～7m高的较陡人工边坡。

基坑开挖前将高出基坑顶面设计标高的土坡、山丘进行平整，后进行开挖。

工程基坑底面标高分为34.00m、33.50m、31.20m，基坑顶面标高为43.00m至35.50m。

本工程采用放坡支护方案，基坑安全等级为三级。

地上为2～16层建筑，地下室1层，地下室埋深5.5m。

本工程主体结构采用天然地基下的扩展基础，局部采用高强混凝土预应力PHC管桩基础。

建筑主体分为：A组团办公楼；B组团餐厅；C、D、E组团公寓；F组团图书馆。

2、执行的标准和技术依据①《工程测量规范》（GB50026—2007）；②《国家一、二等水准测量规范》（GB12897—2006）；③《建筑变形测量规范》（JGJ8—2007）；④《建筑基坑工程监测技术规程》（GB50497-2009）⑤《建筑基坑支护技术规程》（JGJ120-2012）⑥《**市基坑支护技术规范》（SJG05-2011）⑦委托人及设计单位有关技术要求；**建筑设计研究院的基坑支护图纸，基坑监测要求。

**建筑设计研究院的建筑物沉降观测监测要求。

⑧《测绘产品检查验收规定》（CH1002—95）；3、监测实施方案3.1、监测流程本工程监测工作按以下流程进行。

3.2、实施方案3.2.1、监测点位埋设本工程的基坑监测部分共需埋沉降观测基准点3个，位移观测基准点3个，基坑顶沉降、位移监测点29个，建筑主体沉降监测点149个（办公楼沉降监测点42个、餐厅沉降监测点14个、公寓组团一沉降监测点24个、员公寓组团二沉降监测点24个、公寓组团三沉降监测点24个、图书馆沉降监测点12个、室外连廊沉降监测点3个、地下室沉降监测点6个）。

3.2.2、监测频率与周期在工程施工过程中，按以下频率进行监测。

（1）基坑部分①基坑开挖前，各监测点采集稳定的初始值，且不少于2次；②在基坑开挖过程中，监测频率为3天/次，结构施工为7天/次；基坑填至±0.00后停止监测。

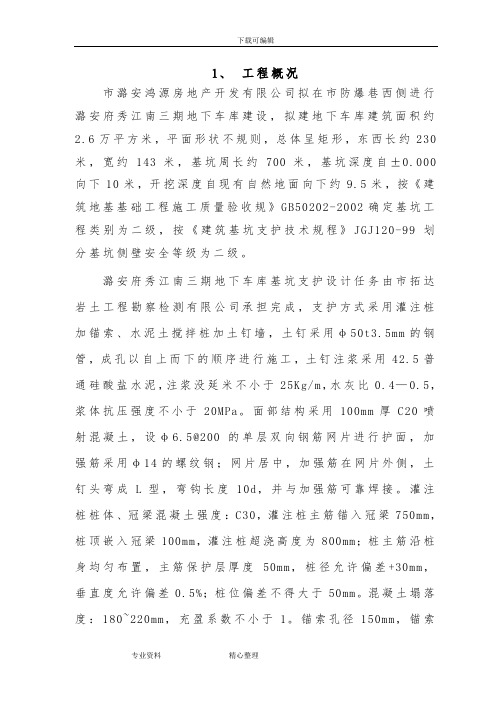

下载可编辑1、工程概况市潞安鸿源房地产开发有限公司拟在市防爆巷西侧进行潞安府秀江南三期地下车库建设，拟建地下车库建筑面积约2.6万平方米，平面形状不规则，总体呈矩形，东西长约230米，宽约143米，基坑周长约700米，基坑深度自±0.000向下10米，开挖深度自现有自然地面向下约9.5米，按《建筑地基基础工程施工质量验收规》GB50202-2002确定基坑工程类别为二级，按《建筑基坑支护技术规程》JGJ120-99划分基坑侧壁安全等级为二级。

潞安府秀江南三期地下车库基坑支护设计任务由市拓达岩土工程勘察检测有限公司承担完成，支护方式采用灌注桩加锚索、水泥土搅拌桩加土钉墙，土钉采用φ50t3.5mm的钢管，成孔以自上而下的顺序进行施工，土钉注浆采用42.5普通硅酸盐水泥，注浆没延米不小于25Kg/m，水灰比0.4—0.5，浆体抗压强度不小于20MPa。

面部结构采用100mm厚C20喷射混凝土，设φ6.5@200的单层双向钢筋网片进行护面，加强筋采用φ14的螺纹钢；网片居中，加强筋在网片外侧，土钉头弯成L型，弯钩长度10d，并与加强筋可靠焊接。

灌注桩桩体、冠梁混凝土强度：C30，灌注桩主筋锚入冠梁750mm，桩顶嵌入冠梁100mm，灌注桩超浇高度为800mm；桩主筋沿桩身均匀布置，主筋保护层厚度50mm，桩径允许偏差+30mm，垂直度允许偏差0.5%；桩位偏差不得大于50mm。

混凝土塌落度：180~220mm，充盈系数不小于1。

锚索孔径150mm，锚索材料采用15.2钢绞线，1860级，注浆材料采用P..5普通硅酸水泥，水灰比为0.4~0.5。

锚索采用二次注浆工艺，二次高压注浆宜使用水灰比为0.4~0.5的水泥浆，二次高压注浆的压力宜控制在2.5~5.0MPa，注浆时间可根据注浆工艺试验确定或在第一次注浆锚固体的强度达到5Mpa后进行，两次注浆的水泥量之和应大于80Kg/米。

在注浆体强度达到15Mpa 以上后对锚索进行拉锁定。

加固工程变形监测方案1. 引言在基础设施建设领域，加固工程是一项非常重要的工作。

加固工程的目的是为了提高建筑物或桥梁等结构的承载能力，或修复已存在的结构缺陷，保障人们的生命财产安全。

而在加固工程的实施过程中，变形监测是一项至关重要的环节。

通过对结构变形情况的监测，可以及时发现结构变形的情况，从而采取相应的措施进行修正，保证工程的稳定性和安全性。

本文旨在探讨加固工程变形监测方案，从加固工程的变形情况监测方法、设备选择、监测数据处理等方面展开讨论，为加固工程变形监测提供可行的方案。

2.加固工程变形监测方法加固工程变形监测方法可以分为静态监测和动态监测两类。

静态监测是指对结构变形情况进行定期或不定期的测量，以获取结构的变形数据；而动态监测则是指在结构受到外力作用时，对其动态响应进行监测。

2.1 静态监测方法静态监测方法主要包括测量法、光学法、电子法和声学法等。

（1）测量法测量法是指通过使用各种测量仪器对结构的位移、倾斜、应力等参数进行监测。

常用的测量仪器包括位移计、倾斜仪、应变片等。

这些测量仪器可以直接测量结构的各种变形情况，为结构的变形情况提供准确的数据支持。

（2）光学法光学法是指利用光学原理对结构的变形情况进行监测。

常用的光学监测方法包括全站仪法、激光扫描法等。

这些方法可以对结构的变形情况进行高精度的测量，特别是在对大型结构的监测方面具有很大的优势。

（3）电子法电子法是指利用电子设备对结构的变形情况进行监测。

常用的电子监测方法包括应变测试法、静电监测法等。

这些方法可以实现对结构变形情况的实时监测，为工程的安全运行提供可靠的数据支持。

（4）声学法声学法是指利用声学原理对结构的变形情况进行监测。

常用的声学监测方法包括超声波监测法、声发射监测法等。

这些方法可以在不破坏结构的情况下对其变形情况进行监测，为工程的健康状态提供重要的数据支持。

2.2 动态监测方法动态监测方法主要包括振动监测法、应变测试法等。

（1）振动监测法振动监测法是指通过振动传感器对结构的动态响应进行监测。

变形监测技术方案批准:审核：编制：目录一．工程概述1二．作业目的1三．作业依据及规范2四．工作内容2五．基坑及周边监测方案25.1 基准点的布设25.2护坡桩顶水平位移观测点的埋设25。

3护坡桩支护结构水平位移观测点的埋设35.4 变形监测点保护及意外情况处理45.5 基准点、监测点的观测方法及精度要求55.6 观测设备和人员投入55。

7 观测周期65。

8 成果处理6六．提交成果资料66.1 提交阶段成果76。

2 提交沉降观测技术报告书7七．补充说明7八．质量保证措施8九．附件8变形监测技术方案一．工程概述受..。

..的委托，。

.。

拟承担。

.。

.变形监测任务。

本项目位于。

....。

基坑深16-18米,南北长近100米，东西宽约60米。

开挖深度较大,周边不明管线复杂，采用—2米以下桩锚支护（2道锚杆），-2米以上组合柱砖墙支护形式。

二．作业目的本工程基坑挖掘较深，安全问题应引起高度的重视，通过监测及时分析反馈监测结果,掌握基坑围护结构及周边环境的情况，做到心中有数，确保基坑及周边环境的安全。

在基坑工程施工及地下结构施工期间，应对基坑围护结构受力和变形、周边重要道路等保护对象进行系统的监测，为避免基坑工程施工对工程周边环境及基坑围护本身的危害，采用先进、可靠的仪器及有效的监测方法，对基坑围护体系和周围环境的变形情况进行监控，通过监测,可以及时掌握基坑开挖及施工过程中围护结构的实际状态及周边环境的变化情况,做到及时预报，为基坑边坡和周围环境的安全与稳定提供监控数据,防患于未然,通过监测数据与设计参数的对比，可以分析设计的正确性与合理性，为工程动态化设计和信息化施工提供所需的数据，从而使工程处于受控状态,确保基坑及周边环境的安全。

三．作业依据及规范1、《建筑变形测量规范》（JGJ8-2007）；2、《工程测量规范》(GB50026—2007)；3、本工程设计图纸及施工方案。

四．工作内容1、测定护坡桩顶部水平位移,周边道路的沉降量、计算沉降差及沉降速率。

大坝边坡变形监测方案1、编制依据1、三江口水利枢纽工程右坝肩施工图设计文件2、《水利水电工程施工测量规范》(SL52-93)3、《工程测量规范》（GB50026-2003）4、《国家三角测量规范》（GB/T17942-2000）5、《国家三、四等水准测量规范》（GB12898-2009）6、三江口水利枢纽工程坝肩地形地质调查资料2、工程概况2.1工程基本情况三江口水利枢纽工程位于重庆市彭水县青平乡境内的普子河下游，距彭水县城35km，是普子河流域规划的第四个阶梯级电站。

三江口水利枢纽工程是一水利综合利用工程，工程的开发任务为发电、灌溉、场镇供水和农村人、畜饮水。

根据《防洪标准》（GB50201-94），三江口水利枢纽工程属Ⅲ等中型工程。

水库为不完全年调节水库，正常蓄水位306.0m，总库容6813万m3，灌溉面积 5.231万亩，向乡镇及人畜年供水量1325万m3，电站总装机3.0万kw。

枢纽建筑物主要由拦河大坝、溢流表孔、电站进水口、发电引水系统及电站厂房、灌溉干渠及大型渠系交叉建筑物等组成。

拦河大坝为混凝土双曲拱坝，在其右岸非溢流坝段设置取水建筑物，泄水建筑物包括溢流表孔、大坝底孔。

大坝基础高程为236.00m，坝顶高程309.50m，最大坝高73.5m，坝顶长度201.06m，中部偏左岸布置5孔表孔泄洪；坝顶宽5m，底宽18m；压力引水隧洞全长603m,圆型洞身开挖断面6.3m。

2.2工程地质2.2.1气象普子河流域属亚热带湿润气候区，气候温和，雨量弃沛，四季分明。

多年平均气温17.6℃，极端最高气温44.1℃，极端最低气温～3.8℃，多速0.9m/s，最大风速15.0m/s，多年平均相对湿度78%。

2.2.2区域地质概况工程区在大地构造上隶属杨子准地台上杨子台坳的川东南陷褶束中的黔江凹褶束内。

出露的地层岩性由老至新有：（1）震旦系上统灯影组（Z2dn），（2）寒武系（ε），（3）奥陶系（0），（4）志留系（S），（5）泥盆系上统水车坪组（D3S），（6）石炭系中统黄龙组（C2h），（7），二叠系（P），（8）三叠系（T），（9）第四系（Q）。

周边环境变形监测方案一.监测的目的和原则施工监测是深基坑施工信息化的一项重要内容，现场施工中，要求通过适当的监测手段，随时掌握周边环境的变化以及基坑内部情况与设计模型之间的差异，以及支护土体的稳定状态和安全程度、基坑渗透水量的大小等等，及时反馈信息，现场工程师根据信息反馈情况及时修改施工方案，改善施工工艺。

此时现场工程师的施工经验和临场应变能力对预防事故的发生显得尤为重要，同时监测资料还可以作为检验和评价支护结构稳定性的依据。

二.监测内容房屋的沉降、倾斜，道路、地下管线的沉降、位移；支护结构的变形，土体的位移；渗透流量的大小，渗透量的大小，水位的高低等等都是监测的内容。

对周边房屋的沉降观测，初步确定为每一天进行一次，待土方开挖全部完成以后每2天观测一次。

待基坑回填完成以后不再观测。

观测范围是周围50m以内的建筑物。

对道路、地下管线的观测初步确定为每5天进行一次，待土方开挖全部完成以后每10天观测一次。

待基坑回填完成以后不再观测。

主要是沿河路的观测。

对支护结构的观测每天进行两次，并一直坚持到土方回填以前。

对土体渗透的观测每天进行四次，一直坚持到基础混凝土浇筑完成。

三、监测方法1）目测巡视监测目测巡视监测具有监测实施快捷方便、信息反馈及时简明、宏观判断准确等特点，并可以和其他监测数据相互应证。

目测监测有着其他监测方法不可替代的作用。

在基坑施工期间应设专人负责对基坑支护体系的位移、变形、渗漏；基坑底部地下水、涌砂；基坑周边环境异常情况（如地面、房屋出现裂缝等）进行不间断巡视检查，并做好专门纪录，拍照，提供书面报告等。

2）变形监测护坡水平位移和沉降是基坑监测的主要项目，支护体系水平位移一般采用视准线法，采用高精度经纬仪配合刻度尺观测，选取远处一个基本不动的物体作为参照物，或埋设观测参照点，再在基坑四周设置观测点测出各点与视准线之间的距离。

测量时用刻度尺一段对准测点，另一端用经纬仪读数，计算出测点与视准线之间的距离，不同次测量的距离差既为位移量。

目录第1章绪论II 1.1建筑物变形观测的概述II1.1。

1变形产生的原因和类型II1.1。

2变形观测的主要任务III1。

1.3变形观测的目的和意义IV1.2建筑物变形观测的概况V1.2。

1我国的变形监测工作发展过程V1.2。

2高层建（构）筑物的变形特点VII1.2。

3其它建(构)筑物的主要变形特点VIII1.2。

4我国开展变形监测工作的主要内容VIII 1。

3变形监测的精度和频率VIII1.3。

1制约变形监测质量的主要因素VIII1.3.2变形监测的频率X1.3.3变形监测频率确定的基本方法XI1.3.4沉降稳定期的确定XI第2章位移观测XII 2。

1倾斜观测的陈述XII2.2一般建筑物的倾斜观测XII2.3特殊建筑物的倾斜观测XIII2。

4建筑物主体倾斜观测XIV2.4。

1主体倾斜观测的方法XIV2。

4。

2主体倾斜观测的周期XVI2。

4。

3倾斜观测实例XVII2.4.4建筑物水平位移观测XVIII2。

5裂缝观测XIX2.5。

1裂缝观测的概述XIX2.5.2裂缝观测的方法XX2。

6挠度观测XXI2.6。

1建筑物基础挠度观测XXI2。

6.2弹性挠度观测XXII2.6。

3建筑物主体挠度观测XXII2.7日照和风振变形监测XXIII2。

8建筑场地滑坡观测XXIII2。

8。

1建筑物观测点布设，标石埋设要求XXIII 2。

8.2滑坡观测的周期规定XXIV2.8.3滑坡观测点的位移观测方法选用要求XXIV2。

8。

4滑坡观测应提交的图表XXIV第3章沉降观测XXV 3。

1沉降观测主要内容XXV3。

1。

1沉降观测的陈述和目的XXV3。

1.2水准点的布设XXV3.1.3观测点的布设XXVI3。

1.4观测时间和观测方法XXVI3.1。

5沉降观测的数据处理XXVII3。

1.6 建筑物沉降观测实例分析XXVIII第4章结语XXXI参考文献XXXII致谢XXXIII摘要高层建筑物从基础施工到竣工验收及其运营使用过程中，由于建筑物的工程地质、水位地质、土壤的物理性质、大气温度以及建筑物本身的荷重、结构等因素的变化影响,往往产生不同形式的变形.因此,建筑物的稳定性和可靠性已经成为人们关注的焦点，只有定期对高层建筑进行变形观测，掌握其变形规律，才能合理预测未来的变形大小，及时采取预防和善后措施,确保建筑物的安全使用。
