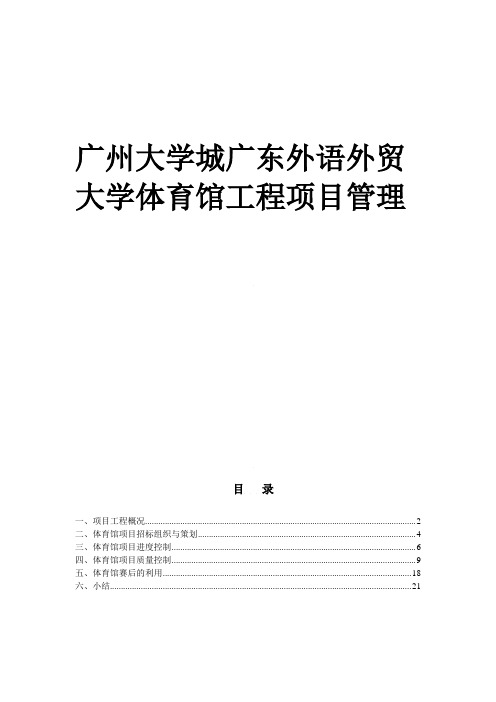

广州大学城广东外语外贸大学体育馆工程项目管理目录一、项目工程概况 (2)二、体育馆项目招标组织与策划 (4)三、体育馆项目进度控制 (6)四、体育馆项目质量控制 (9)五、体育馆赛后的利用 (18)六、小结 (21)一、项目工程概况1.1 项目建筑简介广东外语外贸大学体育馆位于广州大学城广东外语外贸大学，小谷围岛中部。
东侧毗邻北三路，南侧是筱园东路，西侧为广外体育场，北侧是外环东路，并有多路公交经过，交通较为便捷。
广外体育馆是广东外语外贸大学的标志性建筑，并且在亚运充当排球比赛场馆。
广东外语外贸大学体育馆是集办公、科技交流、展示、会议、接待、康乐为一体的综合建筑，体育馆与校园搭配十分和谐，拥有错落有秩的造型、银灰色的主色调、高档次的铝幕、玻璃幕以及石材幕，体现出现代科技形象。
体育馆规模宏大，体育馆总建筑面积为26631.66㎡，其中地下建筑面积为6814.5㎡，地上建筑面积为19816.7㎡，标准层建筑面积为2213.46㎡，设备层面积为2676.33㎡，建筑沿用地红线退缩均满足规划要求。
钢结构最大跨度81.98m，屋盖外形尺寸长128.22米、宽81.978米；体育场钢结构挑棚最大跨度113.4m。
钢结构及檩条总重量约580吨，总投资约1500万元，其中钢结构工程约600万元，金属屋面工程约900万元。
体育馆高33米，在高空俯视成两片叶子交错的形状。
馆内设置了40×50米的比赛区域，可以作为排球、篮球、羽毛球等比赛场地，另外设置了设4500多个观众座席，其中固定座席2620个，活动看台坐席大约1904个，可以满足大型国内比赛需求；比赛区域旁设有训练区域，可摆放约20张乒乓球台供训练教学用。
馆内还设有办公室、贵宾休息室、会议室、媒体传播区、检录室、急救室、治疗室等非比赛区域。
除体育用途外，主席台还可改建为舞台、T型台等，集表演、集会等功能于一身。
体育馆建设符合能源节约标准，馆内窗户打开后，通风、采光效果非常好，馆内光线充足而不刺眼，给观众和运动员舒适的视觉。
第一章工程概况及特点第一节工程简介一、工程建设概况1、工程名称：漯河医学高等专科学校利用科威特阿拉伯经济发展基金会贷款建设新校区二期项目(图书馆、体育馆、体育场工程)。
2、建设地点:漯河市召陵区中山路北段漯河医学高等专科学校新校区。
3、资金来源：科威特阿拉伯经济发展基金贷款4、工程规模：图书馆：建筑面积41680M2，框架结构,地上5层、局部11层；体育馆：建筑面积11877M2，框架加网架结构，地上一层，局部四层;体育场看台:建筑面积4961M2，二层局部三层，框架结构加钢网架雨棚；体育场：400M标准跑道及田径场。
以上工程框架结构、主要砌体、跑道及田径场部分基础已基本完成。
二、工程特点1、特殊性和重要性：建设单位为了本建设工程项目的实施投入了巨大的人力、物力和财力，本项目建设的顺利进行,符合建设单位和施工单位以及其它有关单位的现实利益和长远利益。
2、工程施工密度大:需投入资源多，点多面广，现场需要加大施工协调组织力度。
3、工期紧、任务重:施工组织必须更加严密，季节性施工措施、劳动力的有效组织工作要做得更好。
4、工程目标高：为了确保各个工程目标的顺利实现，需要高起点、严要求，加大管理力度，提高管理效率。
5、个别特殊、重点分部分项工程施工难度大，技术要求高。
第二节施工条件水、电、道路、通讯及场地平整的“四通一平”工作已经完成;施工现场及周围环境情况良好，当地交通运输条件便利，具备施工条件.第三节工程目标一、工程质量目标质量目标:达到国家现行有关施工质量验收规范标准。
各分部分项工程质量主控项目符合相应质量检验工程标准的规定，一般项目合格项数达到检验项数的90％以上，允许偏差项目抽检的点数中90%以上的实测值在相应测量检验评定标准的允许偏差范围内.质量保证资料真实、准确、配套、齐全、工整、完好。
二、工程工期目标体育馆工期目标：330日历天;体育场工期目标:180日历天.三、工程安全施工目标杜绝重大伤亡事故,一般轻伤事故率控制在千分之二以下,按照现行《建筑施工安全检查标准》组织安全施工.达到省市安全施工标准。

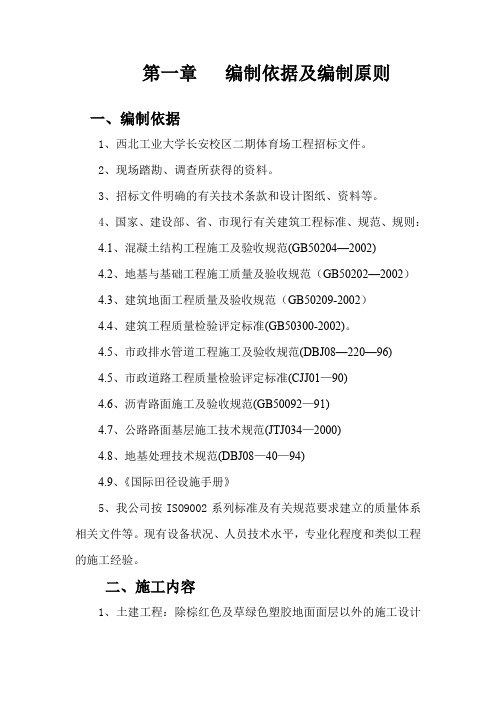

第一章编制依据及编制原则一、编制依据1、西北工业大学长安校区二期体育场工程招标文件。
2、现场踏勘、调查所获得的资料。
3、招标文件明确的有关技术条款和设计图纸、资料等。
4、国家、建设部、省、市现行有关建筑工程标准、规范、规则：4.1、混凝土结构工程施工及验收规范(GB50204—2002)4.2、地基与基础工程施工质量及验收规范（GB50202—2002）4.3、建筑地面工程质量及验收规范（GB50209-2002）4.4、建筑工程质量检验评定标准(GB50300-2002)。
4.5、市政排水管道工程施工及验收规范(DBJ08—220—96)4.5、市政道路工程质量检验评定标准(CJJ01—90)4.6、沥青路面施工及验收规范(GB50092—91)4.7、公路路面基层施工技术规范(JTJ034—2000)4.8、地基处理技术规范(DBJ08—40—94)4.9、《国际田径设施手册》5、我公司按ISO9002系列标准及有关规范要求建立的质量体系相关文件等。
现有设备状况、人员技术水平，专业化程度和类似工程的施工经验。
二、施工内容1、土建工程：除棕红色及草绿色塑胶地面面层以外的施工设计图纸内全部工程内容及场地西北角化粪池。
2、水、电、暖安装工程：施工给排水及采暖管道安装，打压试验；电气管线敷设、照明灯具安装等工程。
第二章工程概况本工程位于西安市长安区东大镇西北工业大学长安校区院内，工程范围由足球场、障碍赛跳跃水池、撑杆跳高及跳高场地、铁饼和链球及铅球场地、标枪及跳远场地、田径场地及看台钢构雨蓬等项目组成。
足球场：素土夯实，200厚砾石，土工布（120 g/㎡），100厚粗砂，300厚种植土，天然草。
障碍赛跳跃水池：素土夯实，300厚级配砂石垫层，200厚C20（S6）砼内配双向ø6﹫200钢筋，20厚水泥砂浆找平，铺垫20厚弹性材料。
撑杆跳高及跳高场地、铁饼和链球及铅球场地、标枪及跳远场地、田径场地：素土夯实，300厚级配砂石垫层，200厚二灰砾石垫层，50厚AC-20沥青砼，30厚AC-20沥青砼，13厚聚氨酯塑胶面层（棕红色）或8厚聚氨酯塑胶面层（草绿色）。
目录第一章编制依据 (1)第二章工程概况及其特点 (2)第一节工程特点 (2)第二节工程概况 (2)第三章施工奋斗目标 (7)第四章施工组织机构 (8)第一节工程领导小组 (8)第二节项目经理及技术负责人 (8)第三节施工组织机构框图 (9)第四节施工质量管理框图 (10)第五节施工安全管理框图 (10)第五章施工部署 (11)第一节施工准备工作 (11)第二节施工工艺流程 (11)第三节主要经济技术指标 (11)第四节施工现场管理制度 (12)第五节应用建设部推广的十项新技术 (13)第六章搞好与建设单位、设计院、质检站、........................................................... 1. 5第一节搞好与建设单位、设计院、.. (15)第二节成立协调小组 (16)第七章建筑物施工测量放线........................................................................................ 1..8第八章基础及主体施工 ................................................................................................ 2..0第一节土方施工 . (20)第二节垫层施工 (20)第三节基坑护壁及降水、排水 (21)第四节独立柱基础及人工挖孔灌注桩基础施工 (22)第五节地梁及地下室底板施工 (23)第六节地下室墙、柱、顶板施工 (23)第一章编制依据一、本工程招标文件，初步设计说明书及初步设计纸图。
二、国家和行业现行的施工验收规范，主要有：《土方与爆破工程施工及验收规范》(GBJ201-83) 《地基与基础工程施工及验收规范》 (GBJ202-83) 《地下工程防水技术规范》 (GBJ108-87) 《砼结构工程施工及验收规范》 (GB50204-92) 《钢结构工程施工及验收规范》 (GB50205-95) 《地面与楼面工程施工及验收规范》 (GBJ209-83) 《屋面工程施工及验收规范》 ( GBJ50207-94) 《建筑装饰工程施工及验收规范》 (JGJ73-91) 《网架结构工程质量检验评定标准》 (JGJ7-91) 《网架结构设计与施工规范》 ( JGJ-91) 《钢筋焊接及验收规程》 (JGJ18-96) 《焊工技术考核规程》 ( D2161-81) 《金属焊缝射线检验规程》 (DJ60-79)《磁粉探伤标准》(EJ187-80)《性能试验取样规定》 ( GB2975-82) 《金属布氏磁度试验方法》 ( GB231-84)《拉力试验系统K值的测定》(GB261-81)三、地方和企业现行的施工工艺及工法和我公司自行编制的《房屋建筑中三间台防渗漏对策施工标准》(QJ/CJY-03-6-92)等。
学校体育场馆建设工程施工组织设计学校体育场馆建设工程是为了满足学校师生的体育活动需求而进行的建设项目，具有重要的意义和影响。
为了确保工程的质量和进度，需要进行施工组织设计。
本文将结合学校体育场馆建设工程的特点和要求，对施工组织设计进行详细的论述。
一、工程概况二、施工组织设计原则1.安全第一：确保施工过程中的安全，保障工人的生命财产安全。
2.质量第一：始终以高质量的工程为目标，从施工方案的设计到施工质量的控制，做到精益求精。
3.绿色施工：重视环境保护，在施工过程中采取各种措施减少对周围环境的影响。
4.精细管理：合理组织施工过程，提高施工效率，确保工期的完成。
5.公平公正：在施工过程中遵守相关法律法规，保障各方的合法权益。
三、施工组织机构设置1.总工程师：负责全面领导和管理施工工程，协调各个施工部门的工作，负责工程的安全质量。
3.施工队长：负责具体的施工工作，协调施工人员和机械设备的使用，保障施工进度。
4.安全员：负责施工现场的安全管理，制定安全措施和应急预案，保障工人的安全。
5.质量员：负责施工质量的检查和监督，确保工程质量符合相关标准。
四、主要施工工序与流程1.土方工程：包括清理场地、挖土、填土、夯实等工序。
2.基础工程：包括地基处理、施工坑的挖掘和土方支护等工序。
3.结构工程：包括钢筋混凝土的浇筑、模板拆除、细部处理等工序。
4.电气工程：包括照明、电力设备安装和电气线路敷设等工序。
5.暖通工程：包括供热设备安装和管道敷设等工序。
6.室内装饰工程：包括地面铺设、墙面装饰和天花板安装等工序。
7.运动场地工程：包括跑道、篮球场、排球场等运动场地的建设工序。
8.设备安装工程：包括体育器材和设施的安装等工序。
五、施工安全管理1.安全教育：对施工人员进行安全教育培训，加强安全意识。
2.安全设施：设置安全警示标志、护栏和安全管理办公室等设施，确保施工现场的安全。
3.安全操作规程：制定详细的施工操作规程，明确各个环节的操作步骤。
目录第一章编制说明及依据 (02)第二章工程概况 (02)第三章施工布臵 (03)第四章施工准备 (04)第五章主要施工方案 (05)第六章资源配备计划 (35)第七章确保工程质量的技术组织措施 (38)第八章确保工期的技术组织措施 (41)第九章环保及文明施工的技术组织措施 (47)第十章确保现场安全施工的技术组织措施 (54)第十一章应急救援预案 (61)第十二章对地下管线、成品等保护措施 (63)附表一：拟投入本工程的主要施工设备表附表二：拟配备本工程的试验和检测仪器设备表附表三：劳动力计划表附表四: 计划开、竣工日期和施工进度网络图附表五：现场平面布臵图第一章编制依据本施工组织设计方案依照编制原则及施工验收规范，以以下文件为编制依据：1、《XX理工大学体育馆室外广场及管网工程施工招标文件》；2、XX理工大学体育馆室外广场及管网工程施工图纸；3、焦作市建委颁布的《焦作市工程施工现场标准》；4、《建筑施工组织设计规范》GB/T50502—2009；5、现行国家有关建筑工程规范、标准和规程：（1）CJJ1-90《市政道路工程质量检验评定标准》、CJJ3-90《市政排水管渠工程质量检验评定标准》、GB50268-97给水排水管道工程施工及验收规范（2）《测量规范》（GBJ50026-93）；《园林系统公共标志实施规程》；《城市绿化植树工程施工规范》；《城市园林绿化养护管理标准》；《城市园林绿化工程施工及验收规范》；《城市道路绿化规划与设计规范》CJJ75-97；《城市园林绿化工程及验收规范》CJJ/T82-99；《城市园林苗圃育苗技术规程》CJ14-86；（3）GB50204-92混凝土结构工程施工及验收规范（4）GB50203-98砌体工程施工及验收规范（5）GB50209-95建筑地面工种施工及验收规范（6）GB50259-96电气照明装臵施工及验收规范、GBJ303-88建筑电气安装工程质量检验评定标准第二章工程概况工程名称：XX理工大学体育馆室外广场及管网工程建设单位：XX理工大学建设地点：焦作市XX理工大学南校区内总面积：24193.19m2 ，其中广场面积14050.29m2，绿化面积2753.56m2，嵌草砖停车位面积845.80m2，停车场道路（透水砖）面积1214.53m2，沥青路面面积5329.01m2。
金属
屋
面
工
程
维
修
施
工
方
案
广东外语外贸大学南校区二期体育场馆工程
2008年8月23日
8月22日，因今年第12号台风“鹦鹉”影响，本体育馆受损严重，主要原因是由于风力过大，已超出设计要求。
经现场勘察确认，受损面积达300平方左右，屋面板部分已经变形无法使用，屋面板底的保温棉，吸音棉，无纺布也受损严重，必须全部更换，现根据现场施工条件提出方案如下：
在受损部位周边设置生命线，工人操作必须佩带安全带，已保证维修人员的生命安全，在施工现场设置警界线，并派专人看管。
由于屋面板长度过长，必须现场制作，我公司已积极调配设备、材料、人员尽快将受损部分进行更换。
先把受损的屋面板、保温棉、吸音棉、无纺布等，清理搬离屋面。
再将新的材料按有关要求进行更换，最后进行屋面板的安装，在更换的过程中因注意以下方面：
屋面支座（了型码）是屋面面板的支撑件，它是屋面荷载传递到檩条的受力构件，它的安装质量直接影响到屋面板的抗风性能；面板支座安装误差还会影响到铝合金屋面面板的纵向自由伸缩及屋面板的外观，因此，面板支座的安装是本工程的关键工序。
施工时关键控制面板支座的水平位置偏差、倾斜角度、平面角度。
屋面板丁型支座
1、平面位置
如果支座水平位置偏差超过5皿1〔即该支座与其它支座纵向不在一条直线上〕，必然影响面板在纵向的自由伸缩，当板受热膨胀时可能会在偏差支座处过大阻力作用下隆起，或板肋在长期的摩擦力作用下破损造成屋面漏水。
2、竖直面倾角
支座在竖直面倾斜角大于2。
时，板肋在咬口时会咬破板肋，造成漏水。
支座在竖直面倾斜角大于1。
时，在支座范围〔60腿）内将产生大于1.05腿的高差，板伸缩时产生摩擦力，摩擦力长期的作用下造成破损，屋面漏水。
3、支座在水平面转角
支座在水平面产生扭转角度是支座安装易产生的通病，其产生的原因主要是在紧固定螺丝时，支座没有压紧或间隙过大，支座在扭转力作用下产生旋转，而施工人员又不负责任，过后未加纠正造成的，该偏差也会使板肋产生摩擦而损坏，造成漏水。
此外，在支座安装时如发现标高有误差，仍须对檩条进行调整，以确保支座达到安装要求。
即刻跟上无纺布、吸音玻璃棉、钢丝网、保温棉铺设。
按顺序铺设，做到先固定一端然后展开铺设，并做到合理搭接；钢丝网固定于檩条上，起固定两层玻璃棉的作用。
无纺布、吸音玻璃棉均为易燃物，施工过程中必须严禁一切烟火靠近，在进行电焊作业时，必须采取有效的隔绝措施，保证电焊火花
不要飞溅跌落到无纺布、吸音玻璃棉上。
吸音玻璃棉为易潮、易吸水物，因此在安装过程中尽量减少吸音玻璃棉的暴露时间；并做好防雨水、防风准备，准备好防水油毡或薄
^膜 '等。
将钢丝网固定好，并要求在0型檩条上设置走道。
避免人员在无纺布、吸音玻璃棉上踩踏。
面板的加工主要采取现场搭设加工平台，现场进行屋面板的通长加工。
然后采用人工将面板抬运至安装位置。
压板机集装箱安装就位后，在开始前3天进行试生产，用叉车将铝卷放到加工指定位置。
反复调整压板机的相关参数，直至能生产出合格
的面板。
调整辊轴位置，确保铝卷成板后能在辊轴上自由顺利行走。
（见
类似工程照片）
屋面板现场加工〔类似工程施工@ 屋面板现场加工（类似工程施工图片〉在压板机出板方向设有辊轴支架。
在板刚压出来时，必须由抬板
人员抬着板引导到辊轴往前行走，而后可由板自动沿辊轴往前行走，但施工人员必须在辊轴旁监看，以免板走下辊轴，折弯或折断板，使板报废。
当达到设计的板长时，停止压板并切割。
板长适当比设计略长100腿，便于将来取样和弥补误差等。
压型板生产必须注意以下事项：
八、检查表面是否有污垢、损伤、变形、划痕、翘角、破损等缺陷。
8、检查所需铝卷的标签与要求是否相符。
〇、将合格的铝卷用叉车装入进料机中。
0、使板在成型轨道内缓慢成型至切割机处。
2、切除“头子板”，输入所需板长度及数量。
？、检查生产的第一块板的成型质量及长度尺寸。
0、确认符合要求后，开始连续生产。
只、成型后的屋面板必须符合《建筑用压型钢板》标准，允许偏差见下表：
3.6.3.1.3、屋面板水平运输
屋面板的水平运输采取现场制作一个框架，用框架套住屋面板使屋面
走。
（见类似工程施工图片)
板成安装时的水平状态，由施工人员用棍棒抬着框架在屋面走道上行
屋面板的抬运〈类似工程施工图片）
由于本工程的面板长度较长，同时由于屋面的曲面弧度较大，因
此屋面板在抬运过程中需要注意施工人员的行走要一致，并且必须要
\屋丽板 板面水平抬运法示意图
专人指挥。
同时屋面其它层已经铺设好，若施工人员直接在其上行走，很容易踩踏变形，因此，保护成品，将在抬板人员行走的路线上用木版铺设走道，这样即可以保证施工人员的安全，也可以保证已经安装好的层板的质量。
3.6.5、面板安装及安装流程图 3.6.5.1、放线
在面板支座安装质量得到严格控制的条件下，只需放出面板定位线，一般以面板伸出天沟的距离为控制线，板伸入天沟的长度略大于设计为宜，以便于裁剪。
3.6.52、就位
面板抬到安装位置前，应注意板的方向，即板的大小肋方向。
屋面板加工好后，用人工将板抬到安装位置，就位时先对板端控制线，然后将搭接边用力压入前一块板的搭接边。
检查搭接边是否能够紧密接合，如不能应找出问题，及早处理。
3.6.53、咬边
面板位置调整好后，安装端部面板下的泡沬塑料封条，然后进行咬边。
要求咬过的边要连续、平整，不能出现扭曲和裂口。
在咬边机前进的过程中，其前方1米范围内必须始终有人用脚踏在板肋上，使搭接边接合紧密，对所有屋面系统工程而言，咬边的质量关键在于咬边过程中是否用强力使搭接边紧密接合。
当天就位的面班必须完成咬边工序，保证夜晚来风时板不被吹坏或刮走。
同时对于边缘处的面板必须用棕绳将屋面板绑扎在檩条上，如下图及示意图所示：
类似工程施工图片 板边修剪使用
圆形风车锯，锯片尺寸应适合于面板的剪切。
板边 修剪工作应在屋面面板大面积安装完后进行，先根据设计的屋面面板 伸入天沟尺寸确定两个端点，然后弹出墨线，修剪时以此线为准。
修 剪檐口和天沟处的板边，修剪后应保证屋面板伸入天沟的长度与设计 的尺寸一致，这样可以有效防止雨水在风的作用下吹入屋面夹层中。
3.63.5、折边
在檩条上 3.6.54、板边修剪
折边使用的专用工具：上弯器和下弯器。
折边的原则为水流入天沟处折边向下，否则
折边向上。
折边时不可用力过猛，应均匀用力，折边角度应保持一致。
3众5‘6、打胶
这里的打胶是指屋面板与天窗接口处的密封胶。
打胶前要清理干净接口处泛水上的灰尘和其它污物及水分，并在要打胶的区域两侧适当位置贴上胶带，对于有夹角的部位，胶打完后用直径合适的圆头物体将胶刮压一遍，使胶变得均匀、密实和美观。
最后将胶带撕
去。
3.63.7、淋水试验
在面板安装完成后，通知甲方、监理以自然降雨或人工淋水的方式使整个屋面淋个透；在淋水后24小时内屋面不漏水。
如果有漏点，重复查漏、补漏，直至通过验收。
