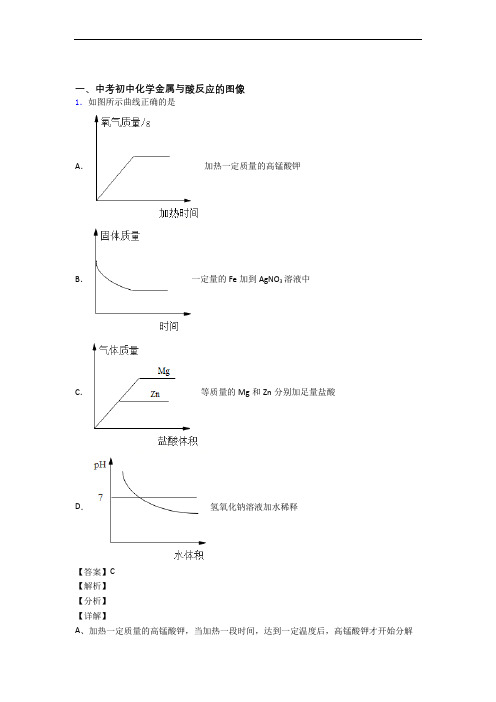

一、中考初中化学金属与酸反应的图像1．如图所示曲线正确的是A．加热一定质量的高锰酸钾B．一定量的Fe加到AgNO3溶液中C．等质量的Mg和Zn分别加足量盐酸D．氢氧化钠溶液加水稀释【答案】C【解析】【分析】【详解】A、加热一定质量的高锰酸钾，当加热一段时间，达到一定温度后，高锰酸钾才开始分解生成氧气，随着反应的进行，氧气质量逐渐增加，待高锰酸钾完全反应后，不再变化，故不是一开始就产生氧气，不符合题意；B 、一定量的Fe 加到AgNO 3溶液中，332=Fe Fe+2AgNO NO ()+2Ag ，56份的铁置换出216份的银，固体质量不断增加，待完全反应后，不再变化，不符合题意；C 、等质量的Mg 和Zn 分别加足量盐酸，镁与盐酸反应：22Mg+2HCl=MgCl +H ↑，锌与稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，锌的相对原子质量大于镁，故最后，镁生成氢气的质量大，符合题意；D 、氢氧化钠溶液加水稀释，氢氧化钠浓度变小，pH 值逐渐减小至无限接近于7 ，但是不会小于7，不符合题意。
故选C 。
2．下列图象能正确反应对应变化关系的是（ ）A ．表示水通电分解产生的气体质量m 与反应时间t 的关系B ．表示两份完全相同的双氧水在有无MnO 2的情况下，产生O 2的质量m 与反应时间t 的关系C ．表示等质量的Fe 、Mg 与足量稀盐酸的反应D ．向稀盐酸中逐渐滴加NaOH 溶液至过量【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

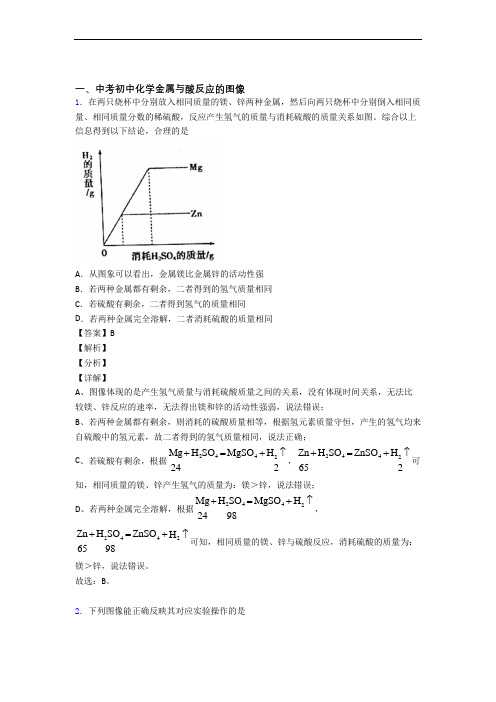

一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

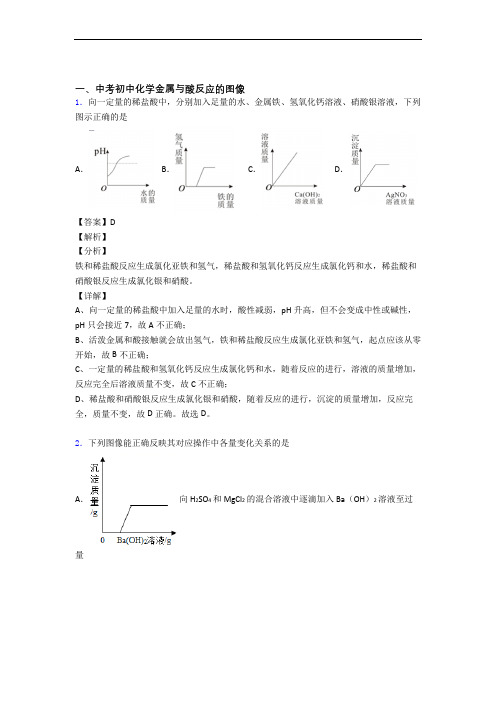

一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
故选D。
2．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
一、中考初中化学金属与酸反应的图像1．如图四个图象，能正确反映对应变化关系的是()A．图甲表示向二氧化锰中加入过氧化氢溶液B．图乙表示镁在氧气中燃烧C．图丙表示等质量的锌、铁分别与质量分数相等且足量的稀硫酸反应D．图丁表示用“用红磷燃烧测定空气中氧气体积分数”实验过程中密封集气瓶内的气压变化【答案】C【解析】【分析】【详解】A、过氧化氢在二氧化锰的催化作用下分解生成水和氧气，所以在二氧化锰中加入过氧化氢溶液，氧气量不断增加，但是开始时氧气为0，故错误；B、参加反应的镁和氧气的质量之和等于生成的氧化镁的质量，随着反应的进行，镁和氧气的质量减少，生成的氧化镁的质量增加，但是反应过程中消耗的镁的质量大于消耗的氧气的质量，所以最终剩余镁的质量较少，故错误；，C、锌比铁活泼，反应速率快，需要时间短，最终铁和稀硫酸反应生成的氢气多，故正确；D、红磷燃烧消耗氧气，开始时放出大量的热，所以压强会变大，最后压强变小，小于初始值，故错误。
故选：C。
【点睛】本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
2．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。

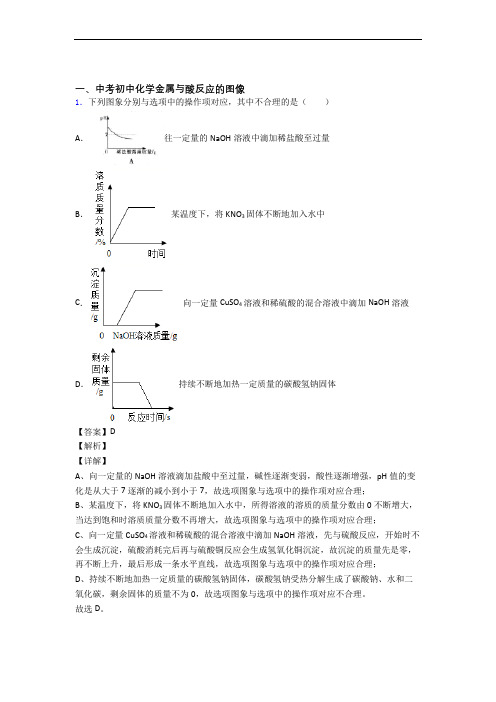

一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
中考化学——金属与酸反应的图像的综合压轴题专题复习附详细答案-CAL-FENGHAI.-(YICAI)-Company One1一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
故选D。
2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
故选B。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。
故选：B。
【点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大。
要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。
图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
一、中考初中化学金属与酸反应的图像1．在两只烧杯中分别放入相同质量的镁、锌两种金属，然后向两只烧杯中分别倒入相同质量、相同质量分数的稀硫酸，反应产生氢气的质量与消耗硫酸的质量关系如图。
综合以上信息得到以下结论，合理的是A ．从图象可以看出，金属镁比金属锌的活动性强B ．若两种金属都有剩余，二者得到的氢气质量相同C ．若硫酸有剩余，二者得到氢气的质量相同D ．若两种金属完全溶解，二者消耗硫酸的质量相同【答案】B【解析】【分析】【详解】A 、图像体现的是产生氢气质量与消耗硫酸质量之间的关系，没有体现时间关系，无法比较镁、锌反应的速率，无法得出镁和锌的活动性强弱，说法错误；B 、若两种金属都有剩余，则消耗的硫酸质量相等，根据氢元素质量守恒，产生的氢气均来自硫酸中的氢元素，故二者得到的氢气质量相同，说法正确；C 、若硫酸有剩余，根据2442Mg H SO MgSO H 242+=+↑，2442Zn H SO ZnSO H 652+=+↑可知，相同质量的镁、锌产生氢气的质量为：镁＞锌，说法错误；D 、若两种金属完全溶解，根据2442Mg H SO MgSO H 2498+=+↑，2442Zn H SO ZnSO H 6598+=+↑可知，相同质量的镁、锌与硫酸反应，消耗硫酸的质量为：镁＞锌，说法错误。
故选：B 。
2．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。
故选C。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
