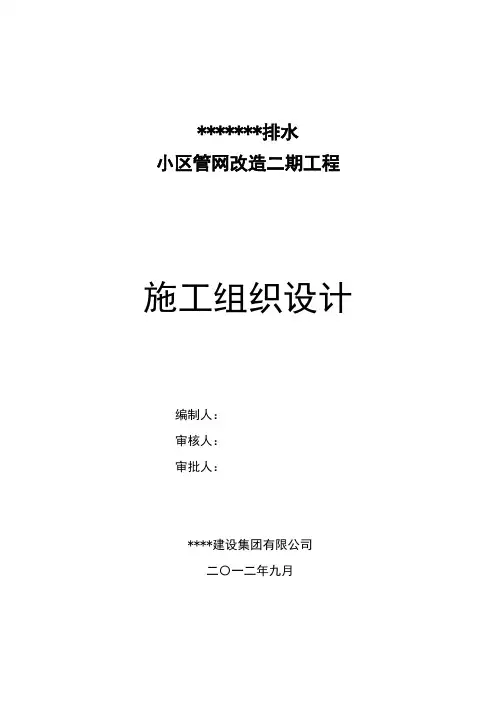

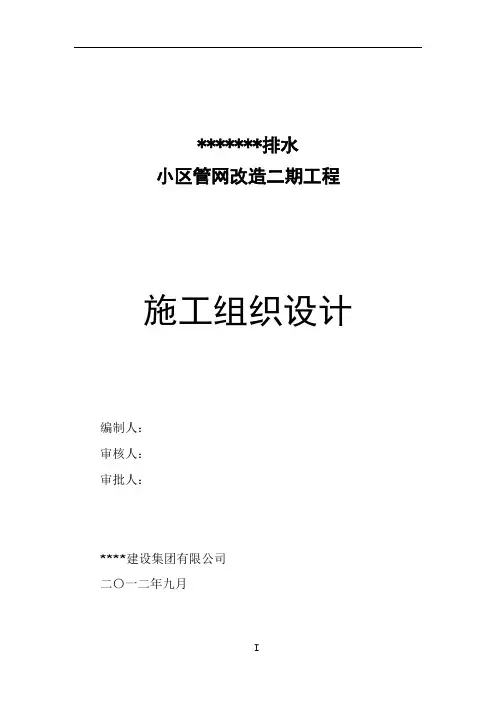

*******排水小区管网改造二期工程施工组织设计编制人：审核人：审批人：****建设集团有限公司二〇一二年九月目录第一章编制说明、工程概况、编制依据及范围 (1)第一节编制说明 (1)第二节工程概况 (1)第三节编制依据及范围 (3)第四节主要工程量 (4)第二章本工程特点、重点及难点 (7)第一节工程特点 (7)第二节重点及难点 (9)第三节重点、难点工程的保证措施 (10)第三章施工总体部署及施工准备 (12)第一节施工指导思想 (12)第二节施工总体目标 (12)第三节施工总体安排及合理的施工顺序 (13)第四节施工平面布置 (13)第五节生产生活设施布置说明 (14)第六节主要临时设施数量 (15)第七节项目部临建平面图 (16)第八节施工组织机构 (18)第九节施工进度安排 (19)第十节主要劳动力安排 (20)第十一节施工机械及试验检测仪器的配备 (22)第十二节材料供应（投入）计划 (24)第四章主要分部分项工程施工方法 (30)第一节总体施工方案 (30)第三节基坑、沟槽开挖 (31)第四节沟槽支护施工 (34)第五节排水管道安装施工 (39)第六节外墙雨水立管施工 (40)第七节检查井、雨水口砌筑及混凝土施工 (43)第八节沟槽土方回填施工 (44)第九节管道闭水试验 (47)第十节道路修复施工 (48)第五章质量体系及保证措施 (53)第一节质量方针 (53)第二节质量目标 (53)第三节质量保证体系 (54)第四节质量保证措施 (54)第五节创优规划 (60)第六节质量责任制度 (61)第七节质量奖罚制度 (61)第六章安全体系及安全保证措施 (62)第一节安全方针和目标 (62)第二节安全保证体系 (63)第三节安全保证措施 (65)第四节现场安全施工措施 (66)第五节工期保证措施 (68)第七章环境保护措施 (70)第一节环境保护措施 (70)第二节施工期间排水系统的保护措施 (71)第十一章现场文明施工措施 (72)第一节施工现场场容、场貌管理 (72)第三节施工队伍管理 (73)第八章季节性施工措施 (74)第一节雨季施工措施 (74)第二节雨季防洪措施 (74)第三节施工期间的防台风措施 (75)第四节炎热季节的砼施工 (75)第九章结束语 (76)第十章附件 (76)第一节各岗位职责 (76)第二节项目部主要管理人员名单 (85)第三节施工进度计划 (86)第一章编制说明、工程概况、编制依据及范围第一节编制说明我公司中标后立即组织相关技术人员认真阅读图纸，仔细了解现场情况，编制了本《施工组织设计》。
本《施工组织设计》是指导本工程施工的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环境保护等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。
第二节工程概况一、项目概况盐田区是深圳市建设较早，发展较为成熟的地区之一，是深圳市政治、经济、文化的核心地区，也是水环境污染比较严重的地区。
该流域水环境治理的效果，关系到深圳建设国际化城市的基本形象，关系到“和谐深圳、效益深圳”目标的实现。
该流域的水环境治理多次引起市领导及相关部门等的高度关注，解决该地区流域的水污染问题已成为当前改善我市生态环境质量所面临的最紧迫问题之一。
沙头角街道片区(含海山街道片区、盐田街道片区、梅沙街道片区)排水小区管网改造二期工程的排水管网改造是综合以前数次的整治结果，结合深圳市的“正本清源”行动而进行的，旨在通过全面的改造行动，从源头上对该流域乱接乱排、错接乱排、雨污混流、市政管道不完善等排水管网进行梳理，使污水在源头得以收集或处理，杜绝上游污水污染下游雨水或清水，缩小污染范围，从而使得整个流域污水得到最大限度的收集，实施流域内的正本清源，为全市范围内的清源行动打下坚实的基础。
工程主要建设内容为：梅沙街道片区的大梅沙青年公寓、中兴通讯宿舍、大梅沙社区工作站、大梅沙商住楼103号等4个小片区的排水管网改造。
沙头角街道片区的沙头角社区工作站、沙头角水厂办公楼、大鹏海关驻警营地、东顺工业楼、广深包装材料厂、万众福百货商场等33个小片区的排水管网改造。
海山街道片区的海景花园、保税区第一生活区、保税区第二生活区、井头大厦、七村楼群、机关幼儿园等15个小片区的排水管网改造。
盐田街道片区的盐田看守所、盐田边防检查站、珍兴鞋业有限公司、乐群小学、新联华物流等33个小片区的排水管网改造。
管网系统按照最大程度雨污分流的原则，分为三部分：1、市政排水系统改造及完善：主要涉及到小区排水出口接市政部分的改造完善。
2、小区内部排水埋地管道改造及完善：包括小区内部雨污混流管道、错接管道的改造。
新建部分雨水或污水管道等。
3、小区楼栋建筑立管改造及完善：功能性改变（接阳台）的天面雨水立管改接入污水系统，多层建筑同时新建雨水立管（高层建筑不考虑新建立管）；立管接出管错接的改选。
二、工程施工地理、地质、水文气象条件1、地形、地貌工程位于深圳市盐田区。
2、地质为缺乏详细地下管线勘测资料，根据现场实际情况，土质为原回填土质。
3、气象本工程位于广东省南部，地处北回归线以南，濒临南海，气候上具有热带、副热带季风气候的特征，同时具有海洋气候的色彩。
总的情况是高温多雨，夏季多台风，冬季有寒潮。
三、主要技术标准1、排水管管材及接口：小区室外埋地管选用采用HDPE中空壁塑钢缠绕管，环钢度8KN/㎡，热收宿套连接，电热熔连接。
2、建筑用户立管及排出管则采用UPVC排水管，管则采用承插式胶粘剂粘接。
四、水、电等条件本项目自来水水源丰富，水质较好，取用方便，可供工程和生活用水，区内电网覆盖率大，电力资源较为充足，工程用电可与电力部门协商就近解决。
五、工程参建各方建设单位：***区环境保护和水务局质监机构：深圳市**区工程质量监督检验站设计单位：深圳市***源水务设计咨询有限公司监理单位：深圳市**水水务咨询有限公司承建单位：**华建设集团有限公司施工安全监督机构：深圳市***工程质量监督检验站第三节编制依据及范围一、编制依据1、《**头角街道片区(含海山街道片区、盐田街道片区、梅沙街道片区)排水小区管网改造二期工程招标文件》；2、《沙头角街道片区(含海山街道片区、盐田街道片区、梅沙街道片区)排水小区管网改造二期工程施工图纸》；3、《施工合同书》；4、《城镇道路工程施工与质量验收规范（CJJ1-2008）》；5、《园林绿化工程质量验收规范》（DB440300/T 29-2006）》；6、《给水排水管道工程施工及验收规范（GB 50268-2008）》；7、《给水排水构筑物工程施工及验收规范(GB 50141-2008) 》；8、《深圳市排水条例》；9、《深圳市排水管网清源行动方案》（深府办[2006]207号）；10、《深圳市盐田区排水管网清源行动工作手册》（2012版）；11、我公司在投标前和进场后组织工程技术人员现场勘察所获得的资料。
二、编制范围沙头角街道片区(含海山街道片区、盐田街道片区、梅沙街道片区)排水小区管网改造二期工程。
第四节主要工程量一、排水工程1、海山街道排水工程2、梅沙街道主要工程量3、盐田街道排水工程4、沙头角街道排水工程第二章本工程特点、重点及难点第一节工程特点本工程是对梅沙、盐田、海山、沙头角等片区的排水系统进行疏理整改，片区内绝大部分的住宅区及各类型物业小区的排水系统不同程度的存在管道倒坡、管径偏小、标高不合理、管道破损、污水无出路、雨污水混流、管网不健全、设施不完善等不利进行雨污分流排水的现象，为此对小区排水系统进行“正本清源”的改造，达到雨污分流的目的。
1、施工项目零散，分布范围广，施工组织管理难度大。
2、施工范围片区房屋密集，不适宜大型机械施工。
3、施工项目位于居民小区内，施工受诸多因素限制。
4、本工程排水管材采用DN200～DN700 HDPE中空壁缠绕波纹管和DN100 UPVC塑料管。
（1）中空壁缠绕排水管是一种以高密度聚乙烯（HDPE）为原料，经缠绕焊接成形的一种管材，由于其本身优异的熔融焊接性能，为施工连接提供了可靠的方式，提高了抗渗性能，它具有重量轻、柔软性好、防腐防蚀等优点，HDPE 中空壁缠绕管的特点:1）、管壁采用"工字形"结构，耐冲压、抗外负荷性能优异，材料韧性好。
2）、重量轻。
大大低于混凝土管的重量，便于运输。
3）、耐老化性能优异。
管材通常为黑色，可承受存放和施工过程中的太阳直。
4）、具有良好的耐化学性。
不被污水、废水及化学药品腐蚀，不被土壤中腐蚀物腐蚀。
5）、材料摩擦系数小，耐磨性优异。
比钢管、混凝土耐磨，生活水废渣运力强。
6）、连接可靠，施工方便,工程施工、管理、维护费用低。
7）、HDPE中空壁缠绕管采用的原料是聚乙烯,属无毒原料，对环镜无任何影响。
（2）UPVC 塑料管亦称硬聚氯乙稀管，具有质轻、耐腐蚀、塑性好、安装维修方便、造价低等特点，因而在管道工程的应用方面具有广阔的前景。
5、小区排水管网改造与完善技术措施如下：（1）对只有一套排水管网的排水小区，按照雨污分流、“正本清源”的原则，改造现有管网作为污水管，重新建设雨水管网系统，完善小区排水系统；（2）对没有排水管网或排水设施因残缺混乱、规模不足等导致无法改造利用的排水小区，按照雨污分流的原则，考虑重新进行规划和建设；（3）责任不明地带的排水，先明确责任单位，再进行整改；（4）规范排水设施的使用，污水进入小区管网前按规定设置化粪池或隔油池；（5）对截流管段从截流点向上游敷设一根污水，使小区内所有污水进入市政污水系统。
第二节重点及难点一、环境保护及文明要求高由于本项目处于村民小区内，为了不影响村民休息及工作，必须建立切实可行的环境保护体系和文明施工，并制定相应措施，针对深圳市区气候湿润多雨的特点，在施工期间必须控制施工废水排放，施工过程中设立沉淀池，保证废水经过二次沉淀后才允许排放，以减少水体污染及村内管道堵塞。
二、地下管线复杂根据现场实际情况接合施工图纸，原有地下管线较多，管线复杂，管位紧张，道路狭小，施工时沟槽采用人工开挖及机械开挖。
三、管线保护分类及措施①施工场地内架空的高压线路：施工场地内遇到电压在380V及以上的架空高压线路时，施工中必须做安全防护，在高压线路的下方搭钢管防护架，钢管防护架高度搭至距高压线1.5m时，换用竹杆搭设。
②施工道路下方各种地下管线：当管线上部无保护层或施工荷载管线保护设计荷载时，采用20mm厚钢板铺管线上方地面，钢板宽度应为管线范围两侧各外延1.0m。
③管槽开挖过程中裸露的各种地下管线：对管槽开挖过程中能临时切断且能改变走向的地下管线，在征得有关单位和其管理部门同意后，进行临时切断或改迁，当管线原样恢复或改迁后应得到相关部门验收确认。
