C类给、排水及采暖工程资料编程范例C1

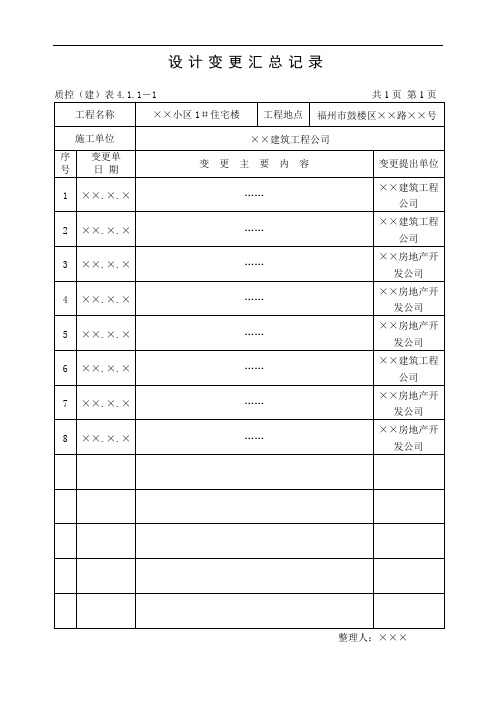

设计变更汇总记录
质控（建）表4.1.1－1 共1页第1页
整理人：×××
工程洽商记录
质控（建）表4.1.1－2 共5页第1页
设备开箱检查记录
材料进场抽样检查记录
设备、材料合格证汇总表
阀门强度及严密性试验记录
燃气管道强度及严密性试验记录
隐蔽工程验收记录
质控（建）表4.1.5.3共8页第1页
系统清洗记录
管道系统吹扫（脱脂）检验记录
排水管道通水能力试验记录
排水管道通球试验记录
水泵试运转测试检查记录
室内给水管道及配件安装工程检验批质量验收记录
室内消火栓系统安装工程检验批质量验收记录
室内排水管道及配件安装工程检验批质量验收记录
雨水管道及配件安装工程检验批质量验收记录
卫生器具安装工程检验批质量验收记录
分项工程质量验收记录
给水管道及配件安装
（室内给水系统）
质控（水）表4.2.9－1 0501□□
（室内排水系统）
质控（水）表4.2.9－2 0502□□
（卫生器具安装）
质控（水）表4.2.9－4 0504□□
分部工程质量验收记录
（建筑给水、排水及采暖）
质控（水）表4.2.9－8 05□□
分部工程质量验收记录
（给排水与采暖）
质控表4.1.9－40
给水管道通水试验记录
管道、设备强度及严密性试验记录
卫生器具满水试验记录
消火栓系统试射试验记录
管道、设备强度及严密性试验记录
燃气管道强度及严密性试验记录。

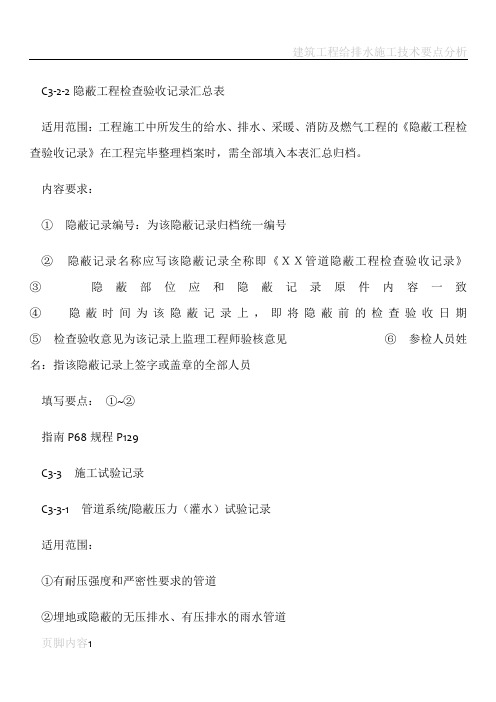

C3-2-2隐蔽工程检查验收记录汇总表适用范围：工程施工中所发生的给水、排水、采暖、消防及燃气工程的《隐蔽工程检查验收记录》在工程完毕整理档案时，需全部填入本表汇总归档。

内容要求：①隐蔽记录编号：为该隐蔽记录归档统一编号②隐蔽记录名称应写该隐蔽记录全称即《ＸＸ管道隐蔽工程检查验收记录》③隐蔽部位应和隐蔽记录原件内容一致④隐蔽时间为该隐蔽记录上，即将隐蔽前的检查验收日期⑤检查验收意见为该记录上监理工程师验核意见⑥参检人员姓名：指该隐蔽记录上签字或盖章的全部人员填写要点：①~②指南P68规程P129C3-3 施工试验记录C3-3-1 管道系统/隐蔽压力（灌水）试验记录适用范围：①有耐压强度和严密性要求的管道②埋地或隐蔽的无压排水、有压排水的雨水管道③室内低压燃气管道、室外燃气管网与其调压装置及连接管内容要求：①试压依据：按设计要求时，应写明要求所在的图别、图号、条文号），设计无要求时采用相应规范规定，也应写明规范名称、代号、规定所在的条款号，并标明规定试压值和合格标准C3-3 施工试验记录C3-3-1 管道系统/隐蔽压力（灌水）试验记录①试压依据：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002给水4.2.1、排水5.2.1、室内雨水5.3.1、室内热水6.2.1、室内采暖8.6.1、室外给水9.2.5、室外消防9.3.1、室外排水10.2.2、室外供热管网11.3.1、《城镇燃气室内工程施工及验收规范》CJJ94-2003室内燃气6.2-3、《城镇燃气输配气工程施工及验收规范》CJJ33-2005室外燃气12.3-4②试压类别：标明设计或规范所要求的试压介质类别:（水压、气压），试压所用的设备名称③工作压力：指设计给出的工作压力值④试验压力：实际采用的应满足设计或规范要求的试验压力值，一般采取设计给定值，若设计无要求时（未给定）则采用相应规范或标准的规定值⑤稳压时间：指试压系统达到试验压力停止升压后到开始对已密闭的系统检验观察的时间间隔，一般由设计给定，若设计无要求时应满足相应规范规定值的要求⑥允许压降：是有关规定要求的在规定的稳压时间中达到试压合格的最小压力降。

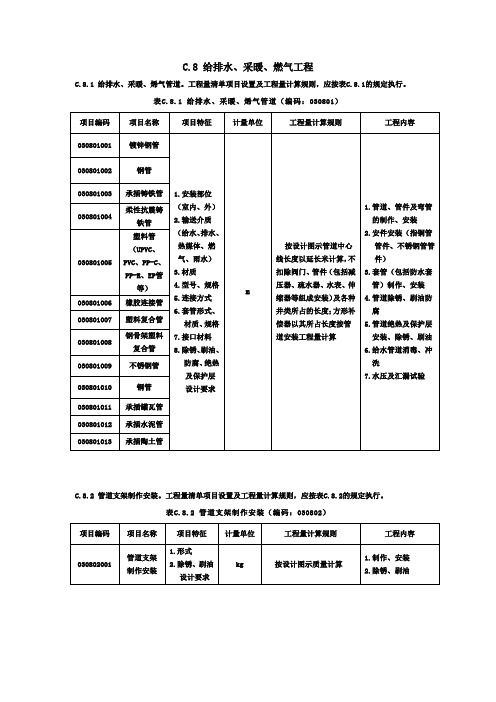

C.8 给排水、采暖、燃气工程C.8.1 给排水、采暖、烯气管道。

工程量清单项目设置及工程量计算规则，应按表C.8.1的规定执行。

表C.8.1 给排水、采暖、烯气管道（编码：030801）C.8.2 管道支架制作安装。

工程量清单项目设置及工程量计算规则，应按表C.8.2的规定执行。

表C.8.2 管道支架制作安装（编码：030802）C.8.3 管道附件。

工程量清单项目设置及工程量计算规则，应按表C.8.3的规定执行。

表C.8.3 管道附件（编码：030803）C.8.4卫生器具制作安装。

工程量清单项目设置及工程量计算规则，应按表C.8.4的规定执行。

表C.8.4 卫生器具制作安装（编码：030804）表C.8.5 供暖器具（编码：030805）表C.8.6 燃气器具（编码：030806）C.8.7 采暖工程系统调整。

工程量清单项目设置及工程量计算规则，应按表C.8.7的规定执行。

表C.8.7 采暖工程系统调整（编码：030807）C.8.8 其他相关问题，应按下列规定处理：1 管道界限的划分。

1）给水管道室内外界限划分：以建筑物外墙皮1.5m为界，人口处设阀门者以阀门为界。

与市政给水管道的界限应以水表井为界；无水表井的，应以与市政给水管道碰头点为界。

2）排水管道室内外界限划分：应以出户第一个排水检查井为界。

室外排水管道与市政排水界限应以与市政管道碰头井为界。

3）采暖热源管道室内外界限划分：应以建筑物外墙皮1.5m为界，入口处设阀门者应以阀门为界；与工业管道界限的应以锅炉房或泵站外墙皮1.5m为界。

4）燃气管道室内外界限划分：地下引入室内的管道应以室内第一个阀门为界，地上引入室内的管道应以墙外三通为界；室外燃气管道与市政燃气管道应以两者的碰头点为界。

2凡涉及到管沟及井类的土石方开挖、垫层、基础、砌筑、抹灰、地井盖板预制安装、回填、运输，路面开挖及修复、管道支墩等，应按附录A、附录D相关项目编码列项。

土建专业表格填写范例续附表1- 2 -C1--施工管理资料续附表1C2--施工技术资料续附表14C3--施工测量记录续附表1续附表16续附表1C5--施工记录续附表18C6--施工试验记录续附表1C7--施工质量验收记录续附表110C8—分户验收用表续附表1建筑工程分部（子分部）工程划分与代号索引表附表2121416附表3工程资料名称北京X X X工程案卷题名：施工记录隐蔽工程检查记录编制单位：中国建筑二局第三建筑公司保管期限：密级：保存档号：共册第册注：过程资料使用此封面，竣工资料使用城建档案馆封面18施工资料总目录附表42022钢筋原材复试及材质单目录附表924(标养)混凝土抗压强度报告目录(结构实体)混凝土抗压强度报告目录26附表12 混凝土同条件试块试验报告目录附表13混凝土浇灌申请目录2830附表16 单位（子单位）工程质量竣工验收记录附表3732附表38附表40 34附表41附表42 36预拌混凝土浇筑记录工程名称：XXX浇筑日期：X年X月X日浇筑部位：X层筒体楼板混凝土强度等级：C35配合比编号：06-771 要求坍落度：（mm）180-200要求初凝时间（h）：4-6小时搅拌单位：XXX附表43附表44 38附表4540附表46附表47隐检内容：1、框架柱保护层为30mm；2、KZ6主筋为22箍筋为10＠100/150,;KZ8主筋为20,箍筋为10＠100/150;KZ10主筋为20，箍筋为12＠100;KZ15主筋为20，箍筋为10＠100/150，KZ18主筋为28，箍筋为10＠100，楼板以上1250mm及梁高范围和梁以下650mm，为柱子箍筋加密区，间距100mm，角柱全高加密。

3、钢筋无锈蚀，污染处已经清理干净。

4、柱子钢筋采用直螺纹连接，接头50%错开，错开长度1000mm。

见钢筋连接隐蔽记录×××号。

5、钢筋原材试验报告编号：10:2005-02184、12：2005-03527、20：2005-01522；22：2005-01525、28：2005-015156、框架柱采用塑料垫块，间距1000mm，梅花型布置。

工程资料编号说明一、分部(子分部)工程划分及代号规定(1)分部(子分部)工程代号规定应参考统一标准《建筑工程施工质量验收统一标准》(GB50300—2001)的分部(子分部)工程划分原则与国家质量验收推荐表格编码要求，并结合施工资料分类编号特点制定。

(2)建筑工程共分为九个分部工程，分部(子分部)工程划分及代号见表1—2。

对于专业化程度高、施工工艺复杂、技术先进的子分部工程应别离单独组卷。

须单独组卷的子分部名称及代号见表1—2。

表1—2 分部（子分部）工程划分及代号二、施工资料编号的组成(1)施工资料编号应填人右上角的编号栏。

(2)通常情形下，资料编号应7位编号，由分部工程代号(2位)、资料类别编号(2位)和顺序号(3位)组成，每部份之间用横线隔开。

编号形式如下：××--××--××× 一共7位编号 ① ② ③表1—2规定的 代号填写。

表1—3规定的类别 编号填写。

后顺序号填写。

举例如下：(3)应单独组卷的子分部工程(表1—2)，资料编号应为9位编号，由分部工程代号(2位)、子分部工程代号(2位)、资料的类别编号(2位)和顺序号(3位)组成，每部份之间用横线隔开。

编号形式如下：X X----X X----X X----X X X 共9位编号①②③④①为分部工程代号(2位)，应按照资料所属的分部工程，按表1--2规定的代号填写。

②为子分部工程代号(2位)，应按照资料所属的子分部工程，按表1--2规定的代号填写。

③为资料的类别编号(2位)，应按照资料所属类别，按表1--3规定的类别编号填写。

④为顺序号(共3位)，应按照相同表格、相同检查项目，按时刻自然形成的前后顺序号填写。

资料的表格编号三、顺序号填写原则(1)对于施工专用表格，顺序号应按时刻前后顺序，用阿拉伯数字从OO1开始持续标注。

(2)对于同一施工表格(如隐蔽工程检查记录、预检记录等)涉及多个(子)分部工程时，顺序号应按照(子)分部工程的不同，按(子)分部工程的各检查项目别离从OO1开始持续标注。

3. 建筑给水排水及采暖工程施工资料材料、构配件进场检验记录：1. 材质检验材质检验根据不同材质进行必要的检测，一般抽检10％，数量少时应全部检查。

检测手段一栏中应写明检测工具仪器及检测方法，复验结果栏中应写明复检后材料应达到标准。

材料按到场日期、批量进行检测。

2. 供货单位提供的物资资料(1) 各类管材应具有符合国家标准要求的产品质量合格证，生活给水系统所涉及的材料必须具有达到饮用水卫生标准的证明文件，相关质量证明文件的日期、编号、批号等内容应与实际进场的材料相符。

(2) 阀门应提供产品质量合格证，其生产日期、规格、型号和生产厂家等内容应与实际进场的材料相符。

减压阀、安全阀等特殊用途的阀门还应有测试结果证明书。

(3) 各种保温材料应有产品质量合格证和材质检测报告，其生产日期、规格型号和生产厂家等内容应与实际进场的材料相符。

(4) 各种管道系统附件、安全附件应有产品质量合格证，其日期、规格型号、生产厂家等内容应与实际进场的材料相符。

(5) 进口材料应有商检证明和中文的质量证明文件(国家认证委员会公布的强制性认证产品除外[CCC 认证])，性能检测报告以及安装、使用、维修等技术文件。

设备开箱检验记录：建筑给水、排水及采暖工程所使用的设备进场后，应填写《设备开箱检验记录》。

1. 进场检验的设备种类(1) 各类消防设备、给水设备、中水设备、排水设备、采暖设备、热水设备、游泳池水系统设备、锅炉及辅助设备；(2) 卫生洁具；(3) 散热器；(4) 各类开(闭)式水箱(罐)、分(集)水器、压力容器；(5) 其他设备。

2. 设备开箱检查的主要内容(1) 检查项目主要包括：设备的产地、品种、规格、数量、附件情况、标识和质量证明文件、相关技术文件等。

(2) 设备开箱时应具备的质量证明文件、相关技术文件要求如下：1) 各类设备均应由产品质量合格证，其生产日期、规格型号、生产厂家等内容应与实际进场的设备相符；2) 对于国家及地方所规定的特定设备及材料如消防、防疫、压力容器等应附有有关法定检测单位检测证明，如锅炉(压力容器)的焊缝无损伤检验报告、卫生器具的环保检测报告、水表、热量表的计量检测证书等；3) 主要设备、器具应有安装使用说明书；4) 成品补偿器应有与拉伸证明书；5) 进口设备应有商检证明和中文的质量证明文件(国家认证委员会公布的强制性认证产品除外[CCC 认证])、性能检测报告以及安装、使用、维修和试验要求等技术文件。
