KJ-6600型微机继电保护测试系统使用说明书上海苏特电气有限公司目录第一章概述 (1)第二章技术参数 (2)第三章主要特点 (3)第四章面板及背板功能介绍 (4)第五章继电保护试验的方法 (5)第六章PC软件的使用方法 (6)6.1 硬件、软件设置 (6)6.2 PC 软件使用说明 (6)6.2.1 交流试验 (6)6.2.2 直流试验 (9)6.2.3 频率试验 (11)6.2.4 同期试验 (12)6.2.5 电流电压继电器 (13)6.2.6 差动继电器 (14)6.2.7 反时限过流 (15)6.2.8 中间继电器 (17)6.2.9 功率方向 (18)6.2.10 阻抗阶梯 (19)6.2.11 零序保护 (21)6.2.12 整组试验 (22)6.2.13 状态序列 (26)6.2.14 阻抗相位特性 (27)6.2.15 精工电流 (28)6.2.16 差动试验 (29)6.2.17 谐波试验 (33)6.2.18 工频变化量 (34)6.2.19 故障再现 (35)6.2.20 系统振荡 (36)6.2.21 计量仪表 (37)6.2.22 系统设置 (38)第七章驱动程序安装向导 (40)第八章注意事项及售后服务 (43)7.1 注意事项 (43)7.2 售后服务 (43)第一章概述微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。
所以，微机继电保护测试仪，必将成为现代继电保护工作人员的必不可少的试验工具。
现代微机继电保护测试仪可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。
微机继电保护测试仪特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过WiDYows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◆开关量接点丰富DY-802为7路接点输入和2对空接点输出。
输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
输入、输出接点可根据用户需要扩展。
◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。
◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。
兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
第二节额定参数交流电流输出输出精度0.2级相电流输出（有效值）0～40A三并电流输出（有效值）0～120A相电流长时间允许工作值（有效值）10A相电流最大输出功率420VA三并电流最大输出时最大输出功率900VA三并电流最大输出时允许工作时间10s频率范围（基波）20～1000Hz谐波次数1～20 次直流电流输出输出精度0.2级电流输出0～±10A / 每相，0～±30A / 三并最大输出负载电压20V交流电压输出输出精度0.2级相电压输出（有效值）0～120V线电压输出（有效值）0～240V相电压/线电压输出功率80VA / 100VA频率范围（基波）20～1000Hz谐波次数1～20次直流电压输出输出精度0.5级相电压输出幅值0～±160V线电压输出幅值0～±320V相电压/线电压输出功率70VA / 140VA第二章装置硬件结构第一节装置硬件组成控制数字信号处理器微机本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。
微机继电保护测试仪特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过WiDYows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◆开关量接点丰富DY-802为7路接点输入和2对空接点输出。
输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
输入、输出接点可根据用户需要扩展。
◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。
◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。
兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
第二节额定参数交流电流输出输出精度0.2级相电流输出（有效值）0～40A三并电流输出（有效值）0～120A相电流长时间允许工作值（有效值）10A相电流最大输出功率420VA三并电流最大输出时最大输出功率900VA三并电流最大输出时允许工作时间10s频率范围（基波）20～1000Hz谐波次数1～20 次直流电流输出输出精度0.2级电流输出0～±10A / 每相，0～±30A / 三并最大输出负载电压20V交流电压输出输出精度0.2级相电压输出（有效值）0～120V线电压输出（有效值）0～240V相电压/线电压输出功率80VA / 100VA频率范围（基波）20～1000Hz谐波次数1～20次直流电压输出输出精度0.5级相电压输出幅值0～±160V线电压输出幅值0～±320V相电压/线电压输出功率70VA / 140VA第二章装置硬件结构第一节装置硬件组成控制数字信号处理器微机本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。

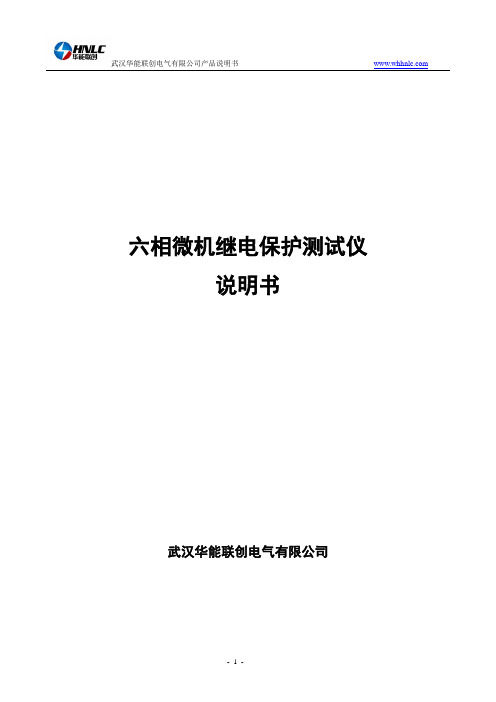

六相微机继电保护测试仪说明书武汉华能联创电气有限公司由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录目录 (4)继电保护试验项目索引 (5)第一部分继电保护测试仪使用说明 (8)第一章装置特点与技术参数 (9)第二章装置硬件结构 (9)第三章单机操作模块功能说明 (14)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
继电器试验：微机保护试验：第一部分使用说明第一章装置特点与技术参数第一节主要特点电压电流输出灵活组合输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
单机操作方便装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。
开机即可使用，操作方便快捷。
◆双操作方式除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

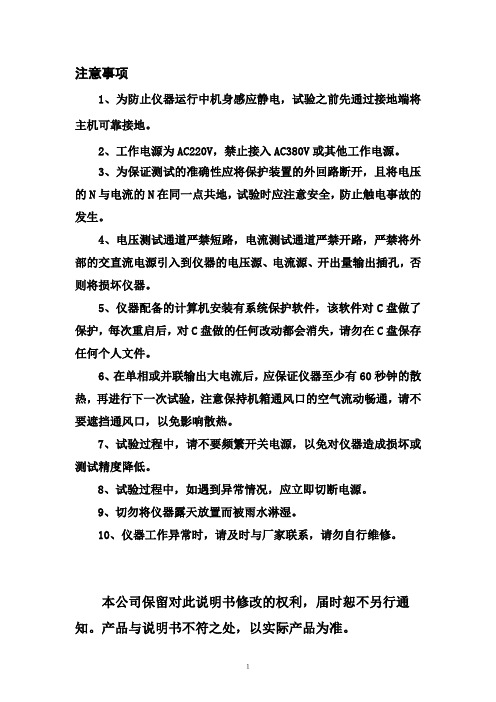

注意事项1、为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。
2、工作电源为AC220V，禁止接入AC380V或其他工作电源。
3、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地，试验时应注意安全，防止触电事故的发生。
4、电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则将损坏仪器。
5、仪器配备的计算机安装有系统保护软件，该软件对C盘做了保护，每次重启后，对C盘做的任何改动都会消失，请勿在C盘保存任何个人文件。
6、在单相或并联输出大电流后，应保证仪器至少有60秒钟的散热，再进行下一次试验，注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。
7、试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。
8、试验过程中，如遇到异常情况，应立即切断电源。
9、切勿将仪器露天放置而被雨水淋湿。
10、仪器工作异常时，请及时与厂家联系，请勿自行维修。
本公司保留对此说明书修改的权利，届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
目录第一章仪器技术参数及特点 ----------------------- ４1.1 面板说明---------------------------------- ４1.2 技术参数---------------------------------- ５1.3 技术特点---------------------------------- ８1.4 硬件结构---------------------------------- ９1.5 操作使用-------------------------------- １０1.6 软件快捷键------------------------------ １１第二章软件使用方法 --------------------------- １２2.1 递变试验-------------------------------- １２2.2 状态序列-------------------------------- １６2.3 谐波------------------------------------ ２３2.4 整组试验-------------------------------- ２７2.5 差动保护-------------------------------- ３７2.6 同期------------------------------------ ４４2.7 线路定值-------------------------------- ４７2.8 距离保护-------------------------------- ５６2.9 阻抗特性-------------------------------- ６１2.10 频率滑差------------------------------- ６８2.11 常规试验------------------------------- ７８2.12 时间特性------------------------------- ８３附录一：配置清单 ---------------- 错误！未定义书签。
继电保护测试仪检定方法使用说明书继电爱护测试仪是一种用于继电爱护及平安自动检验的装置，精准牢靠的应答才能有效保障爱护装置的应用性能，而继电爱护测试仪正是验证这一性能的检验装置，下面本文主要依据继电爱护测试仪检定规范介绍其沟通电流输出误差限值要求及校准操作。
一、继电爱护测试仪沟通电流输出误差限值1.输出沟通电流幅值基本误差在检定规范要求的基准工作条件下，继电爱护测试仪输出电流的幅值为0~Imax、频率为50Hz，其基本误差应满意：——I≤0.1IN，基本误差不超过±1mA；——0.1INI≤Imax基本误差不超过±0.2%。
当输出电流幅值在0~Imax范围内，输出频率变化时，其输出电流幅值基本误差应满意表1要求。
表1：误差范围2.输出沟通电流总谐波畸变率在负载0.5Ω的条件下，输出沟通电流1A、5A时，输出沟通电流总谐波畸变率应不大于0.2%。
二、继电爱护测试仪沟通电流输出校准1.沟通电流输出幅值误差沟通电流输出幅值误差的校准接线示意图如图1所示。
图1：沟通电流输出幅值误差的校准接线示意图分别设置被检测试仪50Hz频率下的各相输出沟通电流(沟通电流的输出校准点至少应包含0.2A、0.5A、0.8A、1A、3A、5A的校准点，其他校准点的选取应考虑最大量程点以及与上下量程的连接点和中间点)，用校准标准(或沟通电流表)分别测出各相的电流输出数据并记录。
设校准标准的显示数据为IN，机电爱护测试仪沟通电流输出值为Ix。
沟通电流输出值的肯定误差和相对误差的计算见式(1)和式(2)肯定误差表示为 (1)相对误差表示为 (2)式中：Δ——被校机电爱护测试仪输出值肯定误差；γ——被校机电爱护测试仪输出值相对误差；Ix——被校机电爱护测试仪设定输出值，A；IN——校准标准显示值，A。
2.输出沟通电流的频率误差和幅频特性在图1中沟通输出回路接入负载电阻(装置额定输出功率)。
设置恒定的测试仪输出沟通电流为5A，同时带上阻性负载，转变输出频率，使其在(0~1000)Hz范围变化(测试的频率点可选45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用频率表分别测出实际的频率值并计算出相应误差，并依据在设置的不同频率下所显示出的电流值进行幅频特性测试。
目录第一部分 (5继保使用说明 (5第一章装置特点与技术参数 (6 第二章装置硬件结构 (8第三章使用前请阅读 (10第二部分 (12继保软件操作说明 (12第四章软件操作方法简介 (13 第五章交流试验 (16第六章直流试验 (24第七章状态系列Ⅰ和Ⅱ (26第八章谐波叠加试验 (30第九章频率及高低周试验 (33 第十章功率方向及阻抗试验 (37 第十一章同期试验 (41第十二章整组试验Ⅰ和Ⅱ (46 第十三章距离和零序保护 (51 第十四章线路保护 (56第十五章阻抗特性 (62第十六章差动保护 (65第十七章差动定值 (73第十八章差动谐波 (79第十九章6-35KV微机线路保护综合测试 (82第二十章故障再现 (87附录1:线路保护试验接线方法示例 (88附录2:差动保护试验接线方法示例 (91附录3:各种继电器的试验方法 (93附录4:继电保护调试经验参考 (97继电保护试验项目索引本索引旨在引导试验人员:各种继保装置的试验可以通过―继保‖系列软件的哪些模块完成。
继电器试验:继电保护类型测试项目建议试验的模块备注信号继电器相应的测试项目直流试验交直流试验若是要求交、直流混合输入的中间继电器,请在―交直流试验‖模块中测试额定电流太小的信号继电器,可用测试仪的电压回路输出测试时间继电器中间继电器重合闸继电器其它直流电压、电流继电器电流继电器相应的测试项目交流试验可在―交流试验‖专门的序分量模块中测试序分量继电器也可在―I-t特性‖模块中测试反时限继电器过(欠电压继电器序分量继电器同步检查(或相位比较继电器反时限电流继电器差动继电器直流助磁特性差动继电器、差动谐波、交直流试验、谐波试验试验时请参考说明书中的―附录5‖正确接线谐波制动特性比例制动特性差动继电器、交流试验功率(方向继电器相应的测试项目功率方向及阻抗、交流试验测试功率(方向继电器前,应预先确定接线类型,和保护大致的动作边界阻抗继电器同期继电器相应的测试项目同期试验、交流试验―同期试验‖模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出频率继电器相应的测试项目频率及高低周单机试验选择―自动变频‖方式时,能测试频率滑差定值微机保护试验:继电保护类型测试项目建议试验的模块备注线路保护多段过流相应的测试项目交流试验只要方法得当,用―交流试验‖模块能进行大部分继电器和微机保护的试验,应重点学习该模块过(欠电压序分量电压电流频率装置功率方向保护重合闸及转换性故障相应的测试项目整组试验、线路保护、状态系列、6-35KV线路保护综合测试要求测试检同期和检无压,用Ux作为待并侧电压输出,1200测试仪是用Ua代替Ux进行试验距离和零序距离和零序定值校验距离和零序、线路保护、整组试验、交流试验―距离和零序‖和―线路保护‖均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值阻抗特性阻抗特性工频变化量距离定值校验距离和零序、线路保护应设置故障电流足够大,比如10~15A(当为5A制CT时复合电压闭锁(方向过流过流、低压、负序电压、灵敏角等交流试验、6-35KV线路保护综合测试有的保护的―低电压‖和―负序电压‖由不同的端子输入,试验时需更换接线低周、低压减载装置相应的测试项目频率及高低周、6-35KV线路保护综合测试若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点发变组保护差动保护比例制动特性差动保护、差动定值、交流试验发电机差动保护,用―差动保护‖进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护―差动保护‖注重曲线特性搜索,而―差动定值‖模块注重差动定值测试,二者结合,能全面测试差动保护谐波制动特性差动保护、差动定值、谐波试验失磁保护相应的测试项目交流试验试验时应注意输出的电压电流的夹角励磁保护复合电压闭锁(方向过流(后备相应的测试项目请参见上文―线路保护‖部分请参见上文―线路保护‖部分其它保护自动准同期装置相应的测试项目同期试验做自动调整试验时,测试各开入量必须按说明书要求接线母线差动保护相应的测试项目交流试验请参见附录6中―南瑞部分保护‖有关BP-2B和RCS-915的说明光纤线路差动保护试验前先确定装置是否形成―自环‖,若是,则保护的动作值应等于其整定值的一半第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
GWJB-802微机继电保护测试仪（5~9章）使用说明书目录第二部分继保软件操作说明 (20)第五章软件操作方法简介 (20)第六章交流试验 (22)第七章直流试验 (30)第八章状态系列 (32)第九章谐波叠加试验 (36)第五章软件操作方法简介第一节菜单栏中常用功能介绍菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。
这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。
界面如下图所示：( 打开参数：快捷键是Ctrl+O。
用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。
点击该功能，指向当前模块的试验参数保存的默认路径：E:\继保\Para\当前模块名\。
● 保存参数：快捷键是Ctrl+S，用于将软件界面上用户所设定的试验参数保存进某一文件中，以便将来可以用“打开参数”再次调出使用。
数据将保存在当前模块默然的文件夹下。
● 试验报告：快捷键是Ctrl+R，用于从指定文件夹中调出已保存的试验报告。
在打开的试验报告窗口中，将显示试验报告内容，并且可以在该窗口中修改和打印试验报告。
每次试验结束，系统将弹出一保存试验报告对话框以便用户保存试验报告。
报告保存的的默然路径：E:\继保\试验报告\当前模块名\。
●退出：快捷键是Ctrl+X，用于退出当前试验模块。
● 开始试验：同键盘上的运行键，用于开始试验。
● 停止试验：同键盘上的ESC取消键，用于正常结束试验或中途强行停止。
● 短路计算：点击后将打开一个“短路计算”对话框，该对话框用于故障时的短路计算，并将计算结果自动填入到界面上。
如右图所示。
需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确。
第二节工具条中常用按钮介绍打开试验参数按钮（功能同上述）保存试验参数按钮（功能同上述）数据复归按钮用于将参数恢复到试验前的初始值，能极大地方便于多次重复性试验。
打开试验报告按钮（功能同上述）试验开始按钮（功能同上述）试验停止按钮（功能同上述）短路计算按钮（功能同上述）启动功率显示界面按钮在“交流试验”模块中，可在试验期间打开功率显示界面，对比测试仪实际输出的功率与现场表计测量的功率。
ZJB902微机继电保护测试仪使用手册武汉智能星电气有限公司目录第一章装置特点与技术参数 (2)第二章装置硬件结构 (6)第三章快速入门 (11)第四章软件操作方 (16)第五章新手指南 (89)第一章装置特点与技术参数第一节主要特点1．满足现场所有试验要求。
本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．配备有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。
笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。
装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。
以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
pnf801继保仪说明书
步骤一:继电保护测试仪接入220V交流电源,接地线插孔可靠接地,测试仪器主机禁止接到380V三相交流电源或直流电源上。
试验之前,接地线插孔必须可靠接地,否则有可能损坏装置。
步骤二:按下继电保护测试仪船形电源开关,启动继电保护测试仪,选择“我接受”"确定”，等待继保仪系统完全启动。
步骤三:根据不同试验内容,连接电压、电流、开入开接线方式。
步骤四:根据不同试验内容要求,做相关试验电压回路不能短路
或过载,电流回路的负载应根据技术参数中所给定的阻抗值,以免过
载影响试验结果。
当电压源出现过载或短路时,测试仪自动切断功放电源并中断试验,同时发出过载告警信号。
电压源每相最大负载电流为0.65A。
如果大电流输出时间过长,功放温度过高时,测试仪将自动关闭
功放电源,并给出告警音,此时应停止试验,直至功放冷却后方可继续试验。
输入开入量电位有方向性,一般情况下最好使用空节点。
完美.格式.编辑 专业.资料.整理 一、概 述 JB306-H继电保护测试仪内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。
二、技 术 指 标 、性 能 1、 工作条件： （1）、工作电源：AC220V+10% 50Hz （2）、工作环境： 温度：-10℃～40℃ 湿度：≤85% （3）、大气压：86～106Kpa 2、 输出电源： （1）、交流电压：0～220V/3A （2）、交流电流：0～100A/7.5V 0～20A/25V 0～5A/5V （3）、直流电压：0～220V/3A （4）、直流电流：0～20A/25V （5）、定值输出：DC24V DC48V DC110V DC220V 3、 性能指标： （1）、电流、电压表：41/2位 （2）、数字毫秒表：0～99.9999s 4、 功能： （1）、量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。 （2）、时间继电器：可测量启动值、返回值及其动作时间。 （3）、中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。 （4）、重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。 （5）、差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。 （6）、其他各种非常见继电器。
三、面板布局图及其功能说明 面板布局图： 完美.格式.编辑 专业.资料.整理 JBC—II型继电保护测试仪
J1 Z J3 J4 电流电压表 X1 J2 触点 5 重合闸接地 数字毫秒表 X2动作指示 FUSE-1FUSE-2
电源插座S1 T1 T2 T3 T4
电源开关S2 同步定值 复位 重合闸
图（一） 功能说明： （1）J1、J2、J3、J4、J5分别为交流、直流电源及其定值输出端子，如面板所示。 （2）X1为电流电压值显示（显示启动值、返回值和额定值），X2数字毫秒表。 （3）S1电源插座， S2电源开关。 （4）T1电源输出选择旋钮，T2定值输出选择旋钮，T3触点状态选择旋钮（其中： 表示可以用灯来判断动作值及返回值，Ⅰ表示常开触点通电延时合，Ⅱ表示常开触点断电延时开，Ⅲ表示常闭触点通电延时开，Ⅳ表示常闭触点断电延时闭。），T4电源输出大小调节旋钮。 （5）触点：被校验继电器触点的接线端子。注意：测量继电器动作时间，继电器触点不能有外来电源，且不能与本仪器的J1、J2、J3、J4、J5短路。 （6）Z：表示电源输出类型。 （7）动作指示：触点动作时指示。（若接常开触点，动作后指示灯由灭变亮；若接常闭触点，动作后指示灯由亮变灭。） （8）同步：控制输出的电压或电流的通断，对继电器进行额定值的冲击试验。 （9）定值：定值输出开关。 （10）复位：对毫秒表进行清零。 （11）合闸：重合闸继电器的合闸信号发出端。
四、输出电源的操作 1、 交流电压（0～220V）输出： 完美.格式.编辑 专业.资料.整理 将T1调至AC250V，合上同步开关，调节T4，J2端输出0～250V交流电压，X1显示当前电压值，电源输出类型ACV的指示灯亮。 2、 交流电流（0～5Ａ、0～20Ａ、0～100Ａ）输出： 将T1调至AC5A（AC20A、AC100A），合上同步开关，调节T4，J1端输出0～5A（0～20A、0～100A）交流电流，X1显示当前电流值，电源输出类型ACA的指示灯亮。 3、 直流电压（0～220V）输出： 将T1调至DC250V，合上同步开关，调节T4，J3端输出0～220V直流电压，X1显示当前电压值，电源输出类型DCV的指示灯亮。 4、 直流电流（0～20）输出： 将T1调至DC20A，合上同步开关，调节T4，J4端输出0～20A直流电流，X1显示当前电流值，电源输出类型DCA的指示灯亮。注意：调节电流时，严禁超过额定电流，否则损坏仪器。 5、 定值输出： （1）将T2调至24V，合上定值输出开关，J5端固定输出直流电压24V。 （2）将T2调至48V，合上定值输出开关，J5端固定输出直流电压48V。 （3）将T2调至110V，合上定值输出开关，J5端固定输出直流电压110V。 （4）将T2调至220V，合上定值输出开关，J5端固定输出直流电压220V。 （5）将T2调至220V，合上定值输出开关，J5端固定输出直流电压220V。
五、使 用 说 明 （仪器的使用可参考水利电力部电力生产司编的《保护继电器校验》水利电力出版社一书） 1、测量： 可作为单独的电压、电流源使用，但须注意各项输出功率，以免损坏仪器。具体操作按“四”进行。 2、过量程、欠量程：测量各种继电器的启动值、返回值、返回系数及触点动作时间（包括电压、电流继电器）。 过量程是指继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器。 继电器的动作值、返回值及返回系数的测量： 按照前面“四”来调节输出电源，选择T3至 状态，将同步开关按下，缓慢调节T4旋钮至继电器动作，观察指示灯由灭变亮，此时X1的显示为其动作值。继续调节T4至该继电器额定值后，再缓慢将T4调回至继电器返回，观察指示灯由亮变灭，此时X1的显示为返回值。用返回值除以动作值再乘以100%即为返回系数。 完美.格式.编辑 专业.资料.整理 继电器的时间测量： 按照前面“四”来调节输出电源，选择T3至继电器的触点状态，将同步开关按下，缓慢调节T4旋钮至继电器的额定值。通过同步开关，可测得继电器的时间（2的显示值）。注意测试前须将毫秒表清零，合闸开关在开的位置。 同步开关与触点状态对应关系如下： ⅠⅢ状态，同步开关由关至开； ⅡⅣ状态，同步开关由开至关。 触点接线如下：
3、时间继电器的测量与上述方法相同。 4、重合闸（以DH—3重合闸为例）： DH—3型重合闸继电器操作如下：
按图（三）接线，（3）（4）接J5黑柱（负极），（17）接J5红柱（正极）。 注意：若用ZJ3触点停止毫秒表时，应注意将ZJ3接到（12）脚的接线断开，将ZJ3触点分离开来（见《保护继电器检验》352页），把T1旋到DC20A档，打开电 源开关调节T4至继电器额定电流值。关掉电源开关，将T2调至继电器的额定电压值。将T3调至Ⅰ位置（即继电器ZJ3的触点状态）。打开电源开关，按下定值输出开关， 充电15～25秒后（毫秒表上可读出充电时间），将毫秒表复位，按下“重合闸开关”，测量重合闸时间，X2显示的值为重合闸继电器的重合闸时间。 5、 中间继电器： 完美.格式.编辑 专业.资料.整理 如图（a）同过量程、欠量程继电器，测量动作值、返回值、动作时间、返回时间一样进行操作。 图（b）对电流保持继电器，先调整T2至继电器额定电压值，打开电源开关，按下定值输出开关，使继电器电压线圈加入额定电压值，继电器动作后，调整T4使J1电流至额定电流值，然后断开电压，调整保护线圈电流（T4），继电器能保持的最小电流就是继电器的最小保持值。其动作时间、返回时间参照“五、2”进行试验。 6、差动继电器：（以BCH—1型差动继电器为例进行说明） 根据规程要求（参见《保护继电器检验》的178页），在无外接设备情况下可做第4、9、10三项试验，在外接调压器和升流器的情况下可做第6项试验，其他不属于本仪器试验范围。 （1）执行元件动作电压、动作电流及返回电流检验，按下图接线：
断开（10）、（11）端子之间的连续片，按电流继电器的方法测出动作电流、返回电流，然后把交流电流升到刚才测出的动作电流值，记录此时的电压值，可用万用表测J1两端电压值。 （2）无制动时的起始安匝检验 本项目不是一般的定期检验项目。把工作绕组的20匝全部投入，把（10）、（11）的短路片接上，交流电流从（3）、（8）加入，触点动作信号从（5）、（7）接入触点端，按电流继电器的方法检验。 （3）制动特性试验 完美.格式.编辑 专业.资料.整理 定期检验时，仅测定Φ=0°和制动安匝为280安匝的动作安匝值。
按上图接线，断开（4）、（6）的连接片，动作回路取39匝，制动回路取14匝，调压器（最小容量5KVA）和仪器使用同一220V电源时，调节制动电流到要求的安匝，按交流继电器的做出动作电流。如果动作安匝完全不对，可能是制动电流和动作电流的相角是180°，把制动电流反相就行了。如果仪器使用三相电中的一相，调压器使用另外一相，通过改变相别和升流器正反接可得到60°的相角。如果外接移相器，可得到0～360°的相角。 （4）整组伏安特性检验，按下图接线：
交流电流加在工作绕组上（3）、（8），执行元件的电压由一块万用表从（9）、（10）读取，选择1至交流电流档，升流到所需安匝数，读取1倍、2倍、5倍安匝时执行元件端的电压值。详见《保护继电器检验》的183页。 （5）整定位置下的动作安匝检验试验方法与电流继电器相同，参见“五，2”
六、注 意 事 项 （1）为了安全起见，仪器与继电器在接线时不要打开电源开关，待检查接线无误后再打开电源开关。 （2）为了仪器的准确度，请在做试验前预热5～10分钟。 （3）测量触点动作时间时，加入额定值后应将毫秒表清零。 （4）仪器工作不正常时，请检查各个保险座，若损坏更换同型号即可正常。其他非保险问题请勿自行检修仪器，应及时与本公司联系。 （5）各输出电源间不能短路，触点端子不能与输出电源短路，以免损坏仪器。
